Режим работы эхолота при промере выбирают таким, чтобы пре­имущественно использовался крупномасштабный диапазон записи глубин. Измерение глубин на мелкомасштабном обзорном диа­пазоне допускают лишь в условиях резких колебаний глубин, когда в крупном масштабе не может быть обеспечена непрерывная запись.

Недопустимо также на смежных галсах промера чередовать запись глубин на диапазонах с различной точностью отсчета, так как это при­водит к искажению изображения рельефа дна.

При включении и выключении эхолота, при переключении фазы, а также при переходе записи линии дна через нуль шкалы необходимо производить каждый раз контрольную запись глубин на мел­комасштабном (обзорном) диапазоне, чтобы избежать возможных оши­бок при снятии глубин.

При ровном рельефе дна и продолжительной работе эхолота с одной установкой фазы контрольную запись глубин на мелкомасштабном(обзорном) диапазоне необходимо производить не реже одного раза в вахту.

Переход с одного эхолота на другой при чередовании их работы следует делать на участках со сравнительно ровным дном.

После пуска эхолота переключатель шкал ставят в положение, обеспечивающее измерение глубин в самом крупномасштабном диа­пазоне, затем регулируют усиление, а для эхолотов с тиратронным выходом усилителя и смещение на сетке тиратрона так, чтобы появи­лась четкая, без пропусков и помех запись глубин.

Регулировка усиления в дальнейшем может быть изменена, если отметка глубины пропадает или теряется на фоне помех. Коэффициенты усиления при промере рекомендуется менять лишь в небольших, дей­ствительно необходимых предел ах.

Следует также учитывать, что при переходе линии глубин через нуль шкалы, запись на эхограмме может пропадать. для исключения этих пропусков необходимо в момент приближения записи к нижнему или верхнему пределу основной шкалы переключить работу эхолота на вспо­могательную шкалу (если основные шкалы не перекрываются).

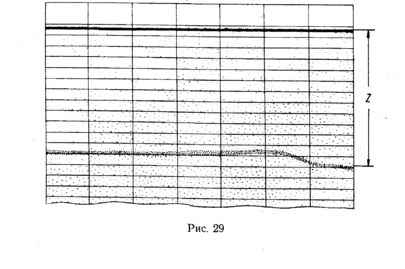

При измерении предельных для эхолота глубин, особенно при качке судна, запись полезного сигнала, как правило, становится затруднительной. В этом случае необходимо пользоваться регулятором усиле­ния. Не следует опасаться того, что с увеличением усиления на эхограмме может появиться большое количество помех. Эхограмму можно обработать, если запись глубин достаточно четко выделяется на фоне помех (рис. 5.1).

При бортовой качке более 10° и килевой более 1°,5 могут быть про­пуски в записи глубин, которые заметно увеличиваются с увеличением уклонов дна.

Если измерение глубин на галсе по указанным причинам становится ненадежным, рекомендуется несколько изменить направление галса и уменьшить ход.

Перерывы и разбросы в записи могут быть также следствием стека­ния воды с палубы около места установки вибраторов (при скатке палубы, работе водопомпы и др.), при прохождении косяка рыб, при наличии температурного скачка, на участках с крупными водо­рослями и т. п.

При промере в районах со сложным рельефом дна на эхограмме может получаться прерывистая запись и многократные отражения. дешифрирование записей в виде пересекающихся линий или записей, которые можно разложить на две линии, практически возможно. Сложные записи в виде нескольких пересекающихся линий достовер­ному дешифрированию пока не поддаются.

Запись каждой линии (линии дна и нулевой линии) на эхограмме должна быть четкой, одинаковой интенсивности, толщины и без про­пусков.

В необходимых случаях сомнительные глубины должны быть про­верены повторным промером.

Все записи на эхограмме, когда они похожи на запись малых глубин, но являются помехами, должны быть перечеркнуты и снабжены пояс­няющими надписями.

Если самописец эхолота находится не в гидрографической рубке на ходовом мостике, то у эхолота должен быть выставлен наблюдатель.

5.2 ОБЯЗАННОСТИ НАБЛЮДАТЕЛЯ.

В обязанности наблюдателя входит:

— включение и остановка эхолота, переключение его с одного диа­пазона глубин на другой;

— нанесение необходимых оперативных отметок и записей на эхограмму;

— регулировка усиления;

— регулировка лентопротяжного механизма и смена ленты;

— определение числа оборотов электродвигателя эхолота и напря­жения судовой электросети.

В случаях резкого изменения глубины, появления отличительных глубин или перерывов записи профиля дна наблюдатель, находящийся у эхолота, немедленно докладывает об этом гидрографу, выполняющему промер.

5.3 СВЕДЕНИЯ ЗАПИСЫВАЕМЫЕ НА ЭХОГРАММЕ.

На эхограмме должны быть записаны следующие сведения:

В начале ленты:

а) наименование и адрес части, производившей промер,

б) район промера,

в) номер эхограммы, название судна и номер планшета,

г) даты производства промера и декретное время того пояса, по которому велись работы,

д) номера журналов промера, относящихся к данной ленте,

е) марки и номера эхолотов, использованных при промере, с указа­нием углубления вибраторов и базы между ними,

ж) номера галсов промера,

з) звания или должности и фамилии лиц, производивших промер,

и) должность, звание, фамилия и подпись лица, проверившего и, принявшего эхограмму;

На ленте в процессе промера:

к) время (номер) у каждой оперативной отметки, а при океанском промере также отсчет лага; в начале суток записывается дата,

л) фактическое число оборотов электродвигателя эхолота и время его определения,

м) моменты регулировки электродвигателя эхолота,

н) фактическое напряжение судовой электросети,

о) диапазоны работы эхолота,

п) результаты тарирований, сличений и другие данные, необходимые для обработки промера.

Записи на эхограмме должны быть произведены разборчиво, акку­ратно, без помарок, так как эхограмма является единственным подлин­ным документом регистрации глубин.

Оперативные отметки на эхограмме при промере производят обя­зательно в моменты определений, изменения режима движения судна, при каждом резком изменении глубин, а при океанском промере также через каждый час. Часы, по которым наносят отметки на эхо­грамму, должны сличаться с часами в штурманской рубке ежедневно. При использовании контактных часов отметки следует надписывать с такой частотой, чтобы новая запись выполнялась до ухода предыдущей за пределы «окна» эхолота.

Отметки на эхограмме производят с помощью кнопки оператив­ных отметок. Отметки обозначают номерами или моментами времени. Кроме того, делают краткие записи, поясняющие смысл отметки. Все над­писи на эхограмме производят цветным карандашом.

5.4 ОПРЕДЕЛЕНИЕ ЧИСЛА ОБОРОТОВ ЭЛЕКТРОДВИГАТЕЛЯ ЭХОЛОТА.

Определение числа оборотов электродвигателя эхолота при про­мере производят через каждые 1—2 часа работы, а после чистки и регулировки эхолота через каждые 30 мин. в течение 3—4 час.

При нормальной работе эхолота отклонение числа оборотов от номинального или установленного значения не должно превышать, в зависи­мости от типа эхолота, 0.5-1 %.

Если отклонения числа оборотов электродвигателя эхолота превы­шают указанные пределы, то следует произвести регулировку скорости вращения электродвигателя, руководствуясь правилами эксплуатации эхолота.

Результаты всех наблюдений за скоростью вращения электродвига­теля эхолота, также его регулировки записывают в соответствую­щих местах на эхограмме или в журнале промера.

В зависимости от типа эхолота число оборотов электродвигателя определяют с точностью до +0.3% одним из следующих способов:

— по имеющемуся в эхолоте специальному индикатору;

— по вспышкам контрольной лампочки.

Определение числа оборотов электродвигателя эхолота по вспышкам контрольной лампочки производят следующим образом. В момент одной из вспышек лампочки запускают секундомер и одновременно начинают счет вспышек. Первую вспышку, при которой включается секундомер, считают за ну­левую. В момент 90-й (или любой другой, установлен­ной для данного типа эхо­лота) вспышки секундомер останавливают, а на эхограмме или в журнале про­мера записывают с точно­стью 0.1 сек. время за 90 (или другое число) вспы­шек. Зная время, в течение которого произошло уста­новленное число вспышек контрольной лампочки, по графику (рис. 4.2 для эхо­лота НЭЛ-5) определяют число оборотов электродви­гателя эхолота в минуту.

Подобные графики должны быть для каждого типа эхолотов, исполь­зуемых на промере с данного судна.

Следует иметь в виду, что по вспышкам контрольной лампочки определяется лишь средняя скорость вращения электродвигателя за некоторый промежуток времени. Однако у эхолотов иногда возникают мгновенные колебания скорости двигателя порядка +2—3% которые являются следствием плохой работы АЦР и обнаруживаются по харак­теру записи глубин. Признаками возникновения мгновенных колебаний скорости двигателя являются:

— нечеткая запись глубин;

— появление двойной записи дна (вне зависимости от грунта);

— пилообразная запись линии дна (в штилевую погоду);

— изменение глубины при переключении диапазона или фазы.

Устранение этих явлений достигается регулировкой АЦР эхолота.

Во время промера, а также при тарировании и проверках эхо­лота напряжение судовой электросети не должно отклоняться от поми­нального более чем на +5—10% в зависимости от типа эхолота.

Фактическое напряжение записывают на эхограмме или в журнале промера не реже чем через 1—2 часа работы одновременно с записью числа оборотов электродвигателя эхолота.

По записанному на эхограмме профилю дна ежедневно или

в течение ближайших дней производят выборку глубин, подлежащих

нанесению на рабочий планшет или кальку глубин. При этом на про­филе отмечают выбранные точки, тщательно снимают каждую глубину

и записывают карандашом у линии дна на соответствующей ординате

эхограммы.

Отсчеты глубин навигационных опасностей по эхограмме обводятся красным карандашом.

Закреплять или поднимать записанную на эхограмме линию дна, даже в случае нечеткой записи, категорически запрещается.

Исключение составляют эхограммы на влажной электрохимической бумаге, где для сохранения записи она закрепляется тонкими линиями мягким карандашом.

5.5. ОПРЕДЕЛЕНИЕ ПОПРАВОК ЭХОЛОТА

Глубины, измеренные эхолотом, для исключения влияния систе­матических ошибок, подлежат исправлению поправками, которые определяют в процессе промера для всего диапазона измеряемых глубин.

Поправки эхолота могут быть получены:

а) непосредственно тарированием;

б) расчетом по гидрологическим данным.

В зависимости от способа определения поправок меняется состав и порядок работ, выполняемых при промере в целях определения ука­занных поправок.

5.5.1. Определение поправок эхолота тарированием

При определении поправок эхолота тарированием измеренные глубины подлежат исправлению поправками, которые вычисляют по формуле

(4.1)

где — суммарная поправка, определяемая в районе промера тарированием эхолота;

— поправка за отклонение скорости вращения электродвига­теля эхолота при промере от скорости, которая зафиксиро­вана во время тарирования .

— поправка за изменение углубления вибраторов катера(шлюпки) на ходу по сравнению с углублением их на стопе во время тарирования .

Тарирование эхолота производят до глубин не более 50—60 м как для определения суммарной поправки так и для проверки неизменности гидрологического режима в районе промера.

Тарирование эхолота может быть произведено с помощью тарирую­щего устройства (диска, доски) или, как исключение, по грунту путем сравнения глубин, измеренных эхолотом, с глубинами, измерен­ными проволочным лотом, а также с помощью контрольного вибратора.

Поправка складывается за счет влияния нескольких факторов, действие которых имеет либо постоянный характер, либо величины погрешностей, вносимых ими, принимаются за постоянные на какой-то период времени для глубин определенного диапазона на участке моря, где производят промер.

В общем случае в поправку как основные слагаемые входят поправки:

—за отклонение фактической скорости звука в воде от номинальной, на которую рассчитан данный эхолот;

—за отклонение скорости вращения электродвигателя эхолота во время тарирования от номинальной (расчетной) скорости;

— за углубление вибраторов;
