На линии счислимого пути при прокладке записывают:
дату—в начале и в конце прокладки на каждой карте-сетке и при перемене суток;
время и отсчет лага (дробью) — ежечасно, а также при обсервациях, в точках перемены курса или скорости, в точках начала и конца учета дрейфа или течения и при переводе часов;
компасные курсы и принятые при прокладке поправки — на каждом курсе и при перемене поправок.
Прокладка галсов маршрутного промера ведется на судне на картах-сетках в карандаше.
При обработке промера все, что касается счислимого пути судна ,а также линии сноса точек на увязанный путь, закрепляют синей тушью.
Глубины, места определений и все надписи по оформлению карт-сеток закрепляют черной тушью (при прокладке на картах — красной тушью).
Линию увязанного пути, на которой нанесены глубины, с карты-сетки не стирают, а оставляют в карандаше.
Глубины на галсах маршрутного промера наносят в общем случае через равные расстояния 3—4 мм. При ровном рельефе дна расстояния между глубинами по галсу могут быть увеличены до 6-8 мм. Независимо от этого на галсах должны быть обязательно показаны на своих местах все наибольшие и наименьшие глубины, а также глубины в точках перегиба рельефа дна.
Цифры глубин пишут аккуратно от руки четким почерком или печатают на цифропечатающей машинке. Размеры цифр должны быть 1.5—2 мм.
Цифры глубин располагают так, чтобы основания цифр были перпендикулярны линии галса (т. е. поперек галса).. Место глубины считается в середине цифр целых метров.
Глубины на определениях пишут рядом с условным знаком обсервации, показывая стрелкой место, к которому относится глубина.
Каждой карте-сетке присваивают номер, который содержит следующие сведения:
— масштаб, выраженный числовой величиной его знаменателя без трех последних нулей;
— год производства промера;
— порядковый номер карты-сетки по маршруту плавания. При оформлении карт-сеток надлежит соблюдать условные обозначения, принятые при прокладке.
Если в широтном поясе, охватываемом данной картой-сеткой, проходит в меридиональном направлении несколько галсов маршрутного промера, целесообразно прокладывать их на одной карте-сетке, отделяя .
Эхограммы во время промера ведутся и оформляются на судне таким образом, чтобы при обработке с них можно было выбрать все сведения, необходимые для исправления и нанесения глубин на карты.
Оперативные отметки на эхограмме делают не реже чем через час и , кроме того, в начале и конце галса, в моменты определений, изменения курса или скорости судна, резкого изменения глубин, а также при переходе с одного эхолота на другой и при переводе часов.
Дату на эхограмме записывают в начале и в конце галса и при перемене суток.
Время и отсчет лага фиксируют на всех оперативных отметках.
Диапазоны работы эхолотов пишут в начале и в конце ленты, при каждом изменении диапазона, а также контрольной записи глубин например D (0—2000) +4000 и т. п.
Для удобства работы с лентой ее следует складывать гармошкой.
При работе эхолотом без самописца ведется журнал глубин.
В журнале записывают время — через каждый час, глубины — через установленные равные интервалы времени. В каждой строке записывается одинаковое число глубин так, чтобы место глубины соответствовало времени ее измерения. Например, при записи через 5 мин, глубина, записанная первой в строке, измерена в 00 мин., второй — в 05 мин., третьей — в 10 мин, данного часа и т. д. Глубины, отмеченные в промежуточном интервале, записывают посредине строк между соответствующими глубинами, записанными через равные интервалы времени. Запись каждого галса начинается с новой строки.
Записные книжки штурмана, журнал хронометров и часов, бланки астрономических вычислений ведутся согласно правилам, помещенным в этих журналах.
ГЛАВА 3.ПОДРОБНОСТЬ ПРОМЕРА И РАСПОЛОЖЕНИЕ
ПРОМЕРНЫХ ГАЛСОВ
3.1 МЕЖДУГАЛСОВЫЕ РАССТОЯНИЯ
Подробность промера в общем случае характеризуется расстояниями между промерными галсами и расстояниями между глубинами по галсу.
При использовании для регистрации глубин эхолотов с самописцами единственным критерием подробности промера является величина междугалсовых расстояний l.
Расстояния между промерными галсами общей системы покрытия должны устанавливаться исходя из геоморфологических особенностей района промера с таким расчетом, чтобы принятая частота галсов позволила выявить признаки мелей и других характерных форм рельефа дна (подводных хребтов, впадин, желобов и др.).
Ориентировочные междугалсовые расстояния при составлении технического проекта назначают, руководствуясь характером рельефа дна и средней глубиной района промера.
В отдельных случаях при выборе расстояний между галсами общей системы покрытия следует также учитывать значимость обследуемого района в навигационном, экономическом или ином отношении, масштаб карты или плана, для составления или корректуры которых выполняется промер, а для океанского промера и ожидаемую точность определения места на галсах.
Установленные в техническом проекте междугалсовые расстояния общей системы покрытия в процессе промера уточняют, сгущая промер и изменяя направления галсов в тех местах, где по мере выявления действительного характера рельефа дна возникает в этом необходимость.
При океанском промере подробность обследования устанавливают обычно не по всей акватории океана, а по его отдельным районам, выбираемым на основании навигационных, оперативно-тактических, экономических и других соображений.
Ориентировочные расстояния между галсами в этих районах назначают, в соответствии с данными предварительно проведенной гидрографической съемки малой подробности, комбинированной аэромагнитной и гравиметрической съемок или согласно материалам изученности по работам прошлых лет.
При производстве прибрежного промера в зоне, непосредственно прилегающей к берегу, особенно в местах, где возможны подводные
прибрежные валы и желоба и где имеются условия для высадки на берег, расстояния между прибрежными концами галсов устанавливают так, чтобы надежно выявить все особенности рельефа дна. В этих случаях при выборе междугалсовых расстояний также не следует ограничиваться только общими указаниями приложения 1.
При промере ответственных и стесненных для плавания участков галсы должны быть:
— на подходах к портам, якорным стоянкам и устьям рек не реже чем через 100 м.
— на рейдах, естественных фарватерах, в гаванях и узостях с шириной прохода не более 300 м не реже чем через 20—50 м в зависимости от рельефа дна и глубин.
— на искусственно закрытых дамбами, волноломами или другими
гидротехническими сооружениями акваториях, а также на каналах через
10, 20 или 50 м, а у всякого рода причалов через 5—10 м. Кроме того,
вдоль причальных стенок прокладывают 1—2 галса на таком расстоянии от них, чтобы дать глубины для судов, которые могут швартоваться
у этих причалов.
При промере у причалов (пирсов) в журнале промера должен быть помещен схематический чертеж причала, на котором показаны его размеры, высота над нулем глубин, галсы выполненного промера с указанием расстояния до причала, а также дано его краткое описание и назначение.
Подробный промер для составления и издания планов в масштабах 1:5000 и 1: 2000 выполняется в соответствии с требованиями действующих Правил Гидрографической службы № 7.
При использовании на промере приборов, не регистрирующих непрерывный профиль дна, устанавливают следующую частоту измерения глубин:
— рыбалотом измеряют двойное число глубин против того количества, которое размещается на отчетном планшете данного масштаба. Когда рельеф дна неровный и глубины изменяются резко, а также при большом уклоне дна, число измеряемых глубин должно быть в 3—4 раза больше, чем можно нанести на отчетный планшет выбранного масштаба.
— наметкой глубины измеряют через промежутки не более одной четверти расстояния между галсами. при резком изменении глубин и больших уклонах дна указанную частоту измерения глубин удваивают.
3.2. НАПРАВЛЕНИЕ ПРОМЕРНЫХ ГАЛСОВ
Промерные галсы располагаются:
— нормально к общему направлению изобат или береговой черты.
— под углом (примерно 45°) к общему направлению изобат или береговой черты.
— произвольно по отношению к направлению изобат.
В местах резких изменений общего направления изобат соответственно изменяется также направление галсов.
Нормально к общему направлению изобат или береговой черты галсы располагают:
— в приглубых районах с ясно выраженным уклоном дна.
— у прямых отмелых и открытых с моря берегов.
— на участках с прилегающими к суше аккумулятивными формами рельефа.
Под углом примерно 45° к общему направлению изобат или береговой черты галсы располагают:
— в районах, где ожидается грядовый рельеф и подводные валы(например, загребы, забурунья или желоба вблизи берега).
— у зубчатых берегов.
— у ровных берегов, где аккумулятивные формы чередуются с абразионными.
— при обследовании узких глубоководных впадин.
Произвольно по отношению к направлению изобат промерные галсы можно располагать при практически равнинном или холмистом рельефе дна, когда на значительном протяжении не наблюдается заметного общего уклона дна или направление его уклона слабо выражено в пределах данного участка.
В заливах, бухтах и узкостях промерные галсы, как правило, располагают:
а) при промере небольших заливов и бухт, имеющих вытянутую форму, нормально к их продольной оси.
б) при промере в портах, гаванях, у причальных стенок и в небольших бухтах округлой формы — применительно к конфигурации обследуемого участка, исходя из удобства покрытия промером всей обследуемой акватории.
в) при промере на каналах, фарватерах, узкостях — нормально к направлению их осей. кроме того, по оси канала (фарватера) и параллельно ей прокладывают 2—3 продольных галса.
Относительно друг друга промерные галсы могут быть расположены:
— параллельно, когда требуется равномерное покрытие промером всей площади с одинаковой подробностью.
— под некоторым углом (в виде зигзага), когда необходимо выявить перегибы или изломы основных форм подводного рельефа на площади, вытянутой в каком-либо направлении.
— веером (радиальными галсами), когда увеличение междугалсовых интервалов по мере удаления от объекта обследования согласуется с увеличением глубин и соответственно с уменьшением подробности промера (например, при обследовании подводных гор, пиков и других подводных объектов, имеющих конусообразную форму), а также у мысов, вокруг небольших островов и на всех участках, рельеф которых выра-жен круто изогнутыми изобатами.
— взаимно перпендикулярно при обследовании банок и районов отличительных глубин.
В общем случае галсы следует планировать с таким расчетом, чтобы при заданной подробности промера и рекомендованных направлениях обеспечить обследование района наименьшим числом галсов.
3.3 СГУЩЕНИЕ ПРОМЕРНЫХ ГАЛСОВ
В процессе выполнения промера на отдельных участках производят сгущение галсов с целью более подробного обследования банок и других характерных форм рельефа дна, признаки существования которых выявлены основной системой галсов, а также для уточнения положения изобат, характеризующих конфигурацию подводного рельефа.
Места, в которых необходимо сгущение промера, выявляют на рабочем планшете или на кальке глубин, на которых по мере выполнения работ прокладывают галсы, наносят глубины и проводят изобаты.
Дополнительные галсы при сгущении промера прокладывают:
— в местах, где по данным основного промера обнаружены резкие перегибы морского дна, признаки существования банки, подводной горы, долины или других характерных форм подводного рельефа.
— на участках, где по данным предыдущих работ указаны отличительные глубины.
— в местах со сложным рельефом дна, когда заданная подробность промера оказалась недостаточной для выявления характера подводного рельефа.
— на участках, где направления галсов оказались близкими к направлению изобат, так что последние не могут быть проведены достоверно.
— в местах, где междугалсовые расстояния оказались увеличенными против заданных более чем на 50%.

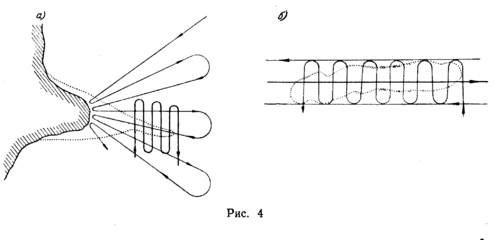

—у характерных мысов, где основные галсы проложены радиально, вследствие чего может остаться невыясненной оконечность подводной косы (рис. 3.1, а), а также на вновь выявленных, вытянутых в каком-то
направлении участках малых глубин (рис. 3.1, 6).
ПРОКЛАДКА ДОПОЛНИТЕЛЬНЫХ ГАЛСОВ Рис.3.1 |
В этих случаях прокладывают поперечные галсы.
— по оси навигационных створов, каналов и фарватеров, а также на некотором удалении от нее вправо и влево (по 2—3 галса).
