При производстве астрономических определений прокладку высотных линий положения следует выполнять на клетчатой бумаге бланков астрономических вычислений, выбирая возможно более крупный масштаб, во всяком случае не мельче чем 1 миля в 1 клетке, и затем уже переносить определения на карту-сетку по найденным обсервованным координатам.

Радионавигационные определения прокладывают или при помощи специальных карт с сетками гипербол, откуда эти определения перено­сятся на путевую карту, или же при помощи специальных таблиц, кото­рые содержат широты (долготы) пересечения сферических гипербол определенными меридианами и параллелями. По выбранным из таблиц величинам проводят на карте вблизи счислимого места отрезки гипербол в карандаше, а затем, интерполируя между ними, наносят обсервованное место судна.

Если указанных карт или таблиц нет, то радионавигационные опреде­ления могут быть нанесены при помощи Таблиц для вычисления коорди­нат места корабля (ТВК—60), изд. УНГС ВМФ.

Прокладку галсов маршрутного промера между определениям и производят графическим счислением.

Счисление должно вестись тщательно с учетом всех изменений курса, скорости, величины дрейфа и сноса течением.

Во время счисления ежечасно, а также во всех случаях перемены курса и скорости судна или изменения учитываемых элементов дрейфа и течения в навигационном журнале записывают время и отсчеты лага.

Прокладку галсов маршрутного промера ведут на картах-сетках масштаба 1:500000.

Дополнительные галсы обследования банок, отличительных глубин и других характерных форм рельефа дна прокладывают, если необхо­димо, в более крупном масштабе.

В остальном при прокладке галсов маршрутного промера счисление ведут с соблюдением требований документа «Инструкция по промеру» (ИП-64).

Если судно, ведущее маршрутный промер, ложится в дрейф для выполнения работ на дрейфовой гидрологической станции, необходимо определить место судна в начале и конце дрейфовой станции, а когда это невозможно, надлежит определить место судна на галсе во время про­мера до начала и после окончания дрейфа возможно ближе к дрейфовой станции с тем, чтобы конец предыдущего и начало нового галса можно было проложить достаточно надежно по счислению.

В тех случаях, когда удается определить только одну точку в начале(конце) дрейфа или точность определений недостаточна, так что дрейф по определениям получить нельзя, величину суммарного сноса судна находят следующим образом.

Скорость и направление ветрового дрейфа судна получают по таб­лице дрейфа или же определяют из наблюдений при помощи свободно-вытравливаемого линя или морской вертушкой

Полученный ветровой дрейф геометрически складывают с вектором течения и находят величину и направление суммарного сноса судна.

Когда судно, производящее маршрутный промер, выполняет гидрологические наблюдения на якорной буйковой станции, то одновре­менно с этими наблюдениями необходимо в районе якорной станции вести промер. Определение места судна осуществляют относительно буя при помощи судовой радиолокационной станции, а место буя получают из серии астрономических или радионавигационных определений, выпол­ненных во время промера.

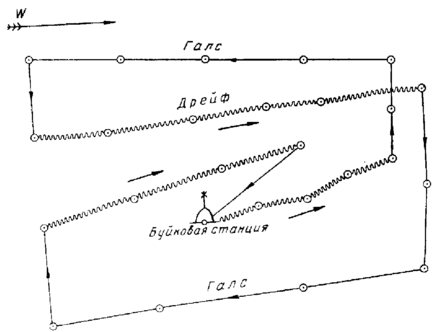

Измерение глубин следует вести как во время дрейфа судна с при­борами, так и на специальных галсах, прокладываемых в районе якорной буйковой станции (рис. 2.1).

Невязки галсов маршрутного промера между обсервациями рас­пределяют графически .

Если между обсервациями судно лежало в дрейфе, величина которого определена, то дрейф учитывают при прокладке, а полученную невязку галса распределяют пропорционально времени как на период плавания между обсервациями, так и на период лежания в дрейфе (рис. 2.2.а).

Если же величина дрейфа неизвестна, то концы галсов проклады­вают от обсерваций по счислению (начало, нового галса — обратным ходом), а полученное расхождение между конечной и начальной точками галсов относят целиком к дрейфу (рис. 2.2.6).

Глубины во время промера измеряют непрерывно и фиксируют на эхограмме, а при работе эхолотом без самописца записывают через равные интервалы времени, которые не должны быть более 5 мин., в журнал глубин В последнем случае должны быть зафиксиро­ваны также все отличительные глубины, отмеченные по указателю эхо­лота в промежутке между записанными глубинами.

Если по условиям плавания невозможно обеспечить непрерывную работу эхолота в течение всего рейса, допускается в открытом море на глубинах более 1000 м и спокойном рельефе дна измерять глубины через1—2 мили. Однако в случае резких колебаний глубин эхолот должен быть включен для непрерывной работы.

Банки и отличительные глубины, которые лежат вблизи марш­рута плавания и нуждаются в подтверждении и уточнении, обследуют путем проложения дополнительных промерных галсов при­мерно так, как показано на рис. 2.3. Место судна при этом надлежит определить как можно точнее, а эхолот включить для непрерывной работы.

Если такое простейшее обследование окажется недостаточным, то необходимо проложить новые дополнительные галсы или, если возможно, обследовать банку более подробно следующим образом.

В предполагаемом месте банки (отличительной глубины) выстав­ляется веха (буй) с пассивным отражателем. Судно производит промер радиальными или параллельными галсами, определяя свое место относи­тельно вехи (буя) по визуальным пеленгам и расстояниям, измеренным с помощью судовой радиолокационной станции.

Для возможно более точного определения местоположения банки вовремя промера производится серия определений места судна астроно­мическими или радионавигационными способами. Затем эти определения по измеренным во время наблюдений пеленгам и расстояниям приводят к месту вехи (буя).

При прохождении вблизи надводных камней и островов «СС» или «ПС» необходимо включить радиолокатор н усилить визуальное наблюдение, фиксируя при этом погоду, главным образом видимость и волнение.

В случае обнаружения сомнительных объектов надлежит уточнить место судна путем астрономических или радионавигационных обсерва­ций, а положение самих объектов определить относительно судна по пеленгам или расстояниям.

В процессе промера необходимо систематически следить за харак­тером изменения глубин, а также сличать результаты измерения глубин с навигационными картами, которые имеются на район плавания.

Вновь обнаруженные банки, а также отличительные глубины, когда они резко (на 3 % и более) отличаются от окружающих, должны быть подтверждены и, если необходимо, обследованы дополнительными гал­сами .

При обнаружении крупных и значительных по площади форм рельефа дна (подводные хребты, лощины, горы) последние обследуются несколь­кими разреженными галсами для выяснения общего характера объекта(протяженность, примерные границы, порядок глубин) и возможности включения в план последующих работ, если это окажется необходимым.

Глубины, измеренные на галсах маршрутного промера, исправ­ляют поправками эхолота которые находят как сумму частных поправок по формуле:

(2.1)

где — поправка за отклонение фактической скорости звука в воде от номинальной, выбирается из таблиц готовых поправок.

— поправка за отклонение скорости вращения электродвига­теля эхолота от номинальной.

— поправка за углубление судовых вибраторов эхолота.

— поправка за место нуля эхолота.

В районах с приливами, где глубины не превышают 50 средних вели­чин прилива, глубины должны быть исправлены также поправками за уровень. Поправки за уровень вычисляют с помощью Таблиц приливов или Атласов приливов и течений, по которым на дату и время промера рассчитывается превышение мгновенного уровня над нулем глубин.

Общая поправка измеренных глубин при обработке промера не учи­тывается, если она менее 1 % от глубины.

Все часы на судне устанавливают по судовому времени, которое должно быть единым для всех судовых часов.

Устанавливать часы на постах гидрографической вахты по своему времени, отличному от судового, не разрешается.

В качестве судового времени обычно принимают поясное время района плавания (работ).

В навигационном журнале вверху первой правой страницы для записи прокладки должна быть сделана следующая запись: «Судовые часы уста­новлены по времени пояса без декретной поправки».

Если при переходе из одного часового пояса в другой часы на судне переставляются, то показания их в момент перестановки записывают дробью (числитель — прежнее показание часов, знаменатель — новое) и дальнейшие записи ведут по новому их показанию. При этом на правой странице навигационного журнала делается запись о перестановке пока­заний часов с указанием номера нового часового пояса в следующей редакции: «Показания часов переставлены на 1 час вперед (назад) и установлены по времени пояса».

Во время маршрутного промера ведется следующая документация:

— навигационный журнал;

— карты-сетки с прокладкой галсов маршрутного промера;

— эхограммы или журналы глубин;

— записные книжки штурмана;

— журнал хронометров и часов;

— бланки астрономических вычислений;

— курсограммы.

Навигационный журнал при производстве маршрутного промера ведется гидрографической вахтой самостоятельно, независимо от ведения судового навигационного журнала. Записи в нем производят только вовремя промера, параллельно с прокладкой галсов.

Навигационный журнал ведется по установленной стандартной форме в соответствии с правилами его ведения, помещенными в журнале.

В журнал вносят все данные навигационной прокладки промера,

наблюдения и результаты расчетов, характеризующие точность промера,

а также сведения, представляющие интерес для навигационно-гидрографического изучения театра и особенностей плавания.

Все вносимые в навигационный журнал сведения должны быть настолько полными и понятными, чтобы по ним можно было без участия исполнителей восстановить прокладку галсов промера, не опасаясь допу­стить ошибок.

Записи производят простым карандашом четко, разборчиво и акку­ратно. Подскабливать и стирать написанное, вписывать между строк и вне их и оставлять пустые места для последующих записей запрещается.

На картах-сетках прокладывают места определений судна, счис­лимый и увязанный путь, показывают величины дрейфа на гидрологических станциях, а также невязки галсов промера. При определениях по наземным пунктам на путевых картах должны быть отмечены береговые ориентиры, по которым определялось место судна.
