Для управления работой микросхемы и анализа её состояния предназначены регистры А…D.
Формат управляющих регистров:
| Адрес | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
| OAH OBH OCH ODH | UIP* SETIRQF* VRT* | DV2 PIE PF* O* | DV1 AIE AF* O* | DV0 VIE VF* O* | RS3 SQWE O* O* | RS2 DM O* O* | RS1 24/12 O* O* | RS0 DSE O* O* |
* - можно только считывать информацию.
Регистр А.
UIP – единица в этом разряде означает, что происходит или начнется менее чем через 244 мкс обновление информации о времени. На UIP не действует сигнал
. Записав единицу в разряд SET регистра В, можно запретить обновление и тем самым сбросить UIP.
DVO…DV2 – устанавливает режим работы внутреннего делителя частоты в соответствии с используемой опорной частотой.
Установка опорной частоты:
| DV2 | DV1 | DV0 | Частота |
| 0 0 0 1 | 0 0 1 1 | 0 1 0 0 | 4194304 Гц 1048576 Гц 32768 Гц сброс делителя |
RS0…RS3 – устанавливает частоту сигнала на входе SQW и период повторения периодических колебаний.
| RS3 | RS2 | RS1 | RS0 | f, Гц | Т (4194304 1048576) | f | T (32768) |
| 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 | 0 0 0 0 1 1 1 1 0 0 0 0 1 1 1 1 | 0 0 1 1 0 0 1 1 0 0 1 1 0 0 1 1 | 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 | - 32768 16384 8192 4096 2048 1024 512 256 128 64 32 16 8 4 2 | - 30,517 мкс 61,035 мкс 122,07 мкс 244,14 мкс 488,28 мкс 976,56 мкс 1,95312 мс 3,90625 мс 7,8125 мс 15,625 мс 31,25 мс 62,5 мс 125 мс 250 мс 500 мс | - 256 128 8192 4096 2048 1024 512 256 128 64 32 16 8 4 2 | - 3,90625 мс 7,8125 мс 122,07 мкс 244,14 мкс 488,28 мкс 976,56 мкс 1,95312 мс 3,90625 мс 7,8125 мс 15,625 мс 31,25 мс 62,5 мс 125 мс 250 мс 500 мс |
Регистр В.
SET – если в этом разряде записан “0”, то каждую секунду выполняется цикл обновления информации о текущем времени и сравнение текущего времени с заданным. Единица в этом разряде запрещает обновление, позволяя записать в регистры начального значения времени, календаря, будильника.
PIE – разрешение прерываний с периодом, задаваемым PS0
PS3.
ALE – разрешение прерываний от будильника.
VIE – разрешение прерываний по окончанию цикла обновления.
SQWE – разрешает выдачу сигнала на вход SQW.
PIE, AIE, VIE, SQWE могут быть сброшены сигналом .
DM – «1» данные в двоичном коде
- «0» данные в двоично-десятичном коде.
Значения разряда нельзя изменить без повторной записи начальных значений в ячейки времени и календаря.
24/12 – устанавливает 24 часовой («1») и 12 часовой («0») режим счета времени. В 12 часовом режиме времени после полудня отмечается единицей в старшем разряде часов (адрес О4Н).
DSE – разрешение автономного перехода на летнее время («1»).
Регистр С.
IRQF – флаг запроса прерываний. Устанавливается в единицу при выполнении условия:
PF x PIE + AF x AIE + VF x VIE=1
Одновременно с установкой IRQF=1 на контакте
устанавливается низкий уровень. PF – устанавливается в «1» фронтом сигнала на выходе внутреннего делителя частоты, выбранного в соответствии с разрядами RS0 RS3.
AF – устанавливается в «1» при совпадении текущего времени м времени «будильника».
VF – устанавливается в единицу после окончания каждого цикла обновления.
Флаги сбрасываются после чтения регистра С или сигналом .
Регистр D.
VRT – в этом разряде устанавливается «0» при низком уровне на входе PS. Единица устанавливается только считыванием регистра D.
Подключение микросхемы 512ВИ1 к микропроцессору серии 1821ВМ85, имеющему мультиплексированную шину адреса/данных не вызывает затруднений. На вход PS; Uп; RES подаем высокий уровень (подключим к аккумулятору через RS-цепь). Так как нет необходимости в использовании частоты кварцевого резонатора в блоке управления, то вывод №20 (CKFS) подсоединим к корпусу.
Сигнал с выхода через инвертор (PD9) подадим в микропроцессор на вход RST 6,5 (№8).
Выводы AD0 AD7 (№№4 11) таймера непосредственно подключаются к выводам AD0 AD7 (№№12 19) микропроцессора.
Подача сигнала CS2 на вход «выбор микросхемы» (№13) будет рассмотрена ниже.
1.2.10. Устройство ввода-вывода.
Процессор 1821ВМ85 является улучшенной модификацией процессора 580ВМ80, а для данного МП специально разработана БИС для ввода-вывода параллельной информации КР580ВВ55А. Вот почему свой выбор и остановил именно на этой микросхеме.
КР580ВВ55 0 программное устройство ввода-вывода параллельной информации, применяется в качестве элемента ввода-вывода общего назначения, сопрягающего различные типы периферийных устройств с магистралью данных систем обработки информации.
Канал данных
Канал А
Внутренняя магистраль
D0 D7 BA0
BA7
Канал С
BC4
BC7
Канал С
Устройство управления
A0 BC
A1
BC3
Канал В
SR BBO
BB7
Обмен информацией между магистралью данных систем и микросхемой 580ВВ85 осуществляется через 8 разрядный двунаправленный трехстабильный канал данных. Для связи с периферийными устройствами используется 24 линии В/В, сгруппированные в три 8 разрядных канала ВА, ВВ, ВС, направление передачи информации и режимы работы которых определяются программным способом.

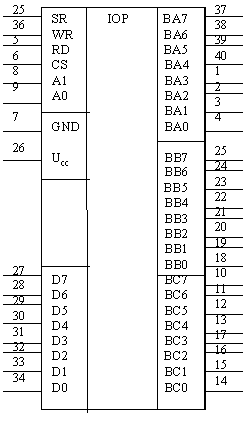

1-4; 37-40 – ВА3 – ВА0; ВА7 ВА4 – входы/выходы – информационный канал А.
10 17 – ВС7 ВС0 – входы/выходы – информационный канал С.
18 25 – ВВ0 ВВ7 – входы/выходы – информационный канал В.
5 - - вход – чтение.
6 - - вход – выбор кристалла.
7 – GND - - - общий.
8,9 – А0, А1 – вход – младший разряд адреса
26 – Uсс – питание.
35 – SR – вход – установка исходного состояния.
36 - - вход – запись.
