Семейство выходных характеристик схемы с ОЭ предста­вляет собой зависимости I_К = f(U_КЭ) при заданном параметре I_Б (рисунок 3.6,б).

Крутые начальные участки характеристик относятся к режиму насыщения, а участки с малым наклоном - к нормальному актив­ному режиму. Переход от первого режима ко второму, как уже от­мечалось, происходит при значениях |U_КЭ|, превышающих |U_БЭ|. На характеристиках в качестве параметра берется не напряжение U_БЭ, а входной ток I_Б. Поэтому о включении эмиттерного перехода приходится судить по значению тока I_Б, который связан с входной характеристикой на рисунке 3.6,а. Для увеличения I_Б необходимо увеличивать |U_БЭ|, следовательно, и граница между режимом на­сыщения и нормальным активным режимом должна сдвигаться в сторону больших значений.

Если параметр I_Б = 0 (“обрыв” базы), то в соответствии с (3.22) I_К = I_КЭО = ( + 1 ) I_КБО. В схеме с ОЭ можно получить (как и в схеме с ОБ) I = I_КБО, если задать отрицательный ток I_Б = -I_КБО. Выходная ха­рактеристика с параметром I_Б = -I_КБО может быть принята за грани­цу между НАР и режимом отсечки (РО). Однако часто за эту грани­цу условно принимают характеристику с параметром I_Б = 0.

Наклон выходных характеристик в нормальном активном режи­ме в схеме с общим эмиттером во много раз больше, чем в схеме с общей базой (h_22Э  h_22Б) Объясняется это различным проявлени­ем эффекта Эрли. В схеме с общим эмиттером увеличение U_КЭ, а следовательно и U_КБ сопровождается уменьшением тока ба­зы, а он по определению выходной характеристики должен быть неизменным. Для восстановления тока базы приходится регули­ровкой напряжения U_БЭ увеличивать ток эмиттера, а это вызывает прирост тока коллектора I_К, т.е. увеличение выходной проводимо­сти (в схеме с ОБ ток I_Э при снятии выходной характеристики поддерживается неизменным).

3.2.3 Влияние температуры на статические характеристики БТ

Влияние температуры на положение входной характеристики схемы с ОБ при поддержании неизменным ее параметра анало­гично ее влиянию на ВАХ полупроводникового диода. В нормаль­ном активном режиме ток эмиттерного перехода можно предста­вить формулой

.

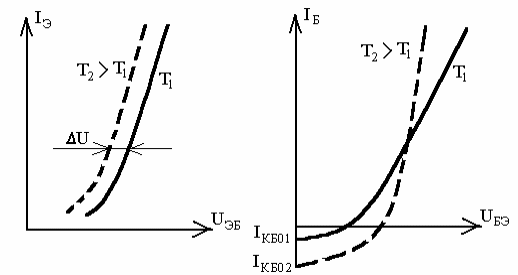

С ростом температуры тепловой ток I_ЭО растет быстрее, чем убывает экспонента из-за увеличения _Т = kT/q. В резуль­тате противоположного влияния двух факторов входные характери­стики схемы с ОБ смещаются влево при выбранном токе I_Э на вели­чину U  (1...2) мВ/°С (рисунок 3.7,а).

Начало входной характеристики в схеме с ОЭ определяется теп­ловым током коллекторного перехода I_КБО который сильно зависит от температуры, так что начало характеристики при увеличении тем­пературы опускается (рисунок 3.7, б).

Влияние температуры на выходные характеристики схем с ОБ и ОЭ в НАР удобно анализировать по формулам (3.11) и (3.22):

и .

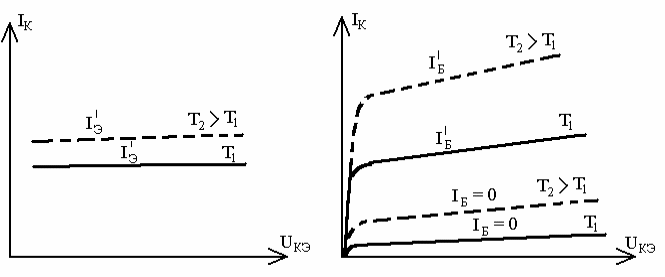

Снятие выходных характеристик при различных температурах должно проводиться при поддержании постоянства параметров (I_Э = const в схеме с ОБ и I_Б = const в схеме с ОЭ). Поэтому в схеме с ОБ при I_Э = const рост I_К будет определяться только увеличением I_КБО (рисунок 3.8, а).

Однако обычно I_КБО значительно меньше I_Э, изменение I_К составляет доли процента и его можно не учитывать.

В схеме с ОЭ положение иное. Здесь парамет­ром является I_Б и его надо поддерживать неизменным при измене­нии температуры. Будем считать в первом приближении, что коэф­фициент передачи  не зависит от температуры. Постоянство I_Б оз­начает, что температурная зависимость I_К будет определяться сла­гаемым ( + 1)I_КБО. Ток I_КБО (как тепловой ток перехода) примерно удваивается при увеличении температуры на 10°С, и при  >> 1 при­рост тока ( + 1)I_КБО может оказаться сравнимым с исходным значе­нием коллекторного тока и даже превысить его.

На рисунке 3.8,б показано большое смещение выходных характе­ристик вверх. Сильное влияние температуры на выходные характе­ристики в схеме с ОЭ может привести к потере работоспособности конкретных устройств, если не принять схемотехнические меры для стабилизации тока или термостатирование.

3.3 Дифференциальные параметры биполярного транзистора

Статические характеристики и их семейства наглядно связывают постоянные то­ки электродов с постоянными напряжениями на них. Однако часто возникает задача установить количественные связи между небольшими изменениями (дифференциа­лами) этих величин от их исходных значений. Эти связи характеризуют коэффициен­тами пропорциональности -дифференциальными параметрами.

Рассмотрим процедуру введения дифференциальных параметров БТ на приме­ре наиболее распространенных h-параметров, приводимых в справочниках по тран­зисторам. Для введения этой системы параметров в качестве независимых перемен­ных при описании статического режима берут входной ток I_ВХ (I_Э или I_Б) и выходное на­пряжение U_ВЫХ (U_KБ или (U_КЭ):

U₁= f (I₁,U₂) (3.23)

I₂= f (I₁,U₂)

В этом случае полные дифференциалы

(3.24)

Частные производные в выражениях (3.24) и являются дифференциальными h-napaметрами, т.е.

dU₁=h₁₁ d I₁ +h₁₂ dU₂ (3.25)

dI₂=h₂₁ dI₁ + h₂₂ dU₂

(h₁₁ -входное сопротивление, h₁₂ -коэффициент обратной передачи, h₂₁ -коэффициент передачи входного тока и h₂₂ -выходная проводимость). Названия и обозначе­ния этих параметров взяты из теории четырехполюсников для переменного тока.

Приращения статических величин в нашем случае имитируют переменные токи и напряжения.

Для схемы с общей базой

dU_ЭБ=h_11Б d I_Э +h_12Б dU_КБ (3.26)

dI_К=h_21Б dI_Э + h_22Б dU_КБ

Эти уравнения устанавливают и способ нахождения по статическим характери­стикам, и метод измерения h-параметров. Полагая dU_КБ = 0, т.е. U_КБ = const, можно найти h_11Б и h_21Б, а считая dI_Э = 0, т. е. I_Э = const. определить h_12Б и h_22Б.

Аналогично для схемы с общим эмиттером можно переписать (3.26) в виде

dU_БЭ=h_11Э d I_Б +h_12Э dU_КЭ (3.27)

dI_К=h_21Э dI_Б + h_22Э dU_КЭ

Связь h-параметров со статическими характеристиками схем с ОБ и ОЭ и их определение по ним рассмотрены в 4.

3.4 Линейная (малосигнальная) модель биполярного транзистора

В качестве малосигнальных моделей могут быть использованы эквивалентные схемы с дифференциальными h-, у- и z-параметрами, которые имеют формальный харак­тер и в которых отсутствуют непосредственная свя­зь с физической структурой транзистора. Например, эквивалентная схема для системы Н-параметров приведена на рисунке 3.9.

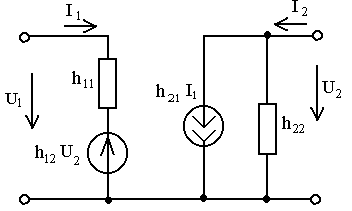

Рисунок 3.9 Эквивалентна схема БТ в системе Н-параметров.

Широкое распространение нашли эквивалентные схемы с так называемыми физи­ческими параметрами, которые опираются на нелинейную дина­мическую модель Эберса - Молла, т.е. тесно связаны с физичес­кой структурой биполярного транзистора.

Малосигнальную схему БТ легко получить из нелинейной ди­намической модели заменой эмиттерного и коллекторного диодов их дифференциальными сопротивлениями, устанавливающими связь между малыми приращениями напряжения и тока. Кроме то­го, в усилительных схемах используется либо нормальный актив­ный, либо инверсный активный режим, а режим насыщения недо­пустим. Поэтому при переходе к малосигнальной схеме можно ог­раничиться рассмотрением наиболее распространенного нор­мального активного режима, так как результаты легко перенести и на инверсный активный режим. В этом случае можно исключить генератор тока и малосигнальную модель БТ для схемы включе­ния с ОБ можно изобразить, как на рисунке 3.10.

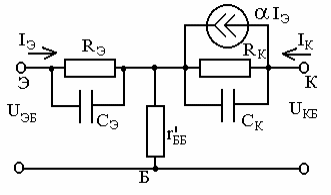

Рисунок 3.10 Эквивалентная схема БТ при включении его с ОБ.

Поясним смысл элементов модели. Резистор R_Э представляет дифференциальное сопротивление эмиттерного перехода. В пер­вом приближении его можно определить по формуле для идеализи­рованного р-n перехода:

R_Э=dU/dI_T/I_Э, (3.28)

где I_Э- постоянная составляющая тока эмиттера. Так как при ком­натной температуре _т = 0,026 В, то при I_Э = 1 мА R_Э = 26 Ом.

Величина R_К называется дифференциальным сопротивлением коллекторного перехода. Оно обусловлено эффектом Эрли и мо­жет быть определено по наклону выходной характеристики:

. (3.29)

Величина R_К обратно пропорциональна значению парамет­ра h_22Б. Дифференциальное сопротивление коллектора может составлять сотни килоом и мегаомы, тем не менее его следует учитывать.

Реактивные элементы модели (Сэ, Ск) оказались теперь присое­диненными параллельно резисторам R_Э и R_К. Сопротивление базы r^_ББ, которое может превышать сотни ом, все­гда остается в модели.

r^_ББ=h₁₂/h₂₂ . (3.30)

Приведенная эквивалентная малосигнальная модель БТ формально относится к схеме включения с ОБ. Однако она при­менима и для схемы с ОЭ. Для этого достаточно поменять мес­тами плечи этой схемы, называемой Т-образной схемой с фи­зическими параметрами. Электрод “Б” следует изобразить входным, а “Э” - общим, как показано на рисунке 3.11.

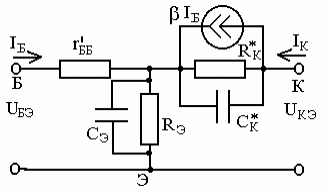

Рисунок 3.11 Эквивалентная схема БТ при включении его с ОЭ.

Значения всех элементов остаются прежними. Однако при таком изобра­жении появляется некоторое неудобство, связанное с тем, что зависимый генератор тока в коллекторной цепи выражается не через входной ток (ток базы). Этот недостаток легко устранить преобразованием схемы к виду, изображенному на рисунке 3.11. Чтобы обе схемы были равноценными четырехполюсниками, они должны иметь одинаковые параметры в режимах холо­стого хода и короткого замыкания. Это требует перехода от тока H_21БI_Э к току Н_21ЭI_Б и замены R_К и C_К на R_К^* и C_К^* соответственно. Связи этих величин определяются формулами

R_К^*=Н_21БR_К/ Н_21Э=R_К /( Н_21Э+1) , ( 3.31 )

С_К*= С_К( Н_21Э+1) . ( 3.32 )

Легко убедиться, что R_К^* характеризует наклон выходной характери­стики (эффект Эрли) в схеме с ОЭ и связан с выходной проводимо­стью в этой схеме соотношением (5.43). Во сколько раз уменьшает­ся R_К^* по сравнению с R_К, во столько же раз возрастает емкость С_K^* по сравнению с С_K, т.е. R_KC_K =R_K^*C_K^*. _]

3.5 Частотные свойства биполярного транзистора

Частотные свойства определяют диапазон частот синусоидаль­ного сигнала, в пределах которого прибор может выполнять харак­терную для него функцию преобразования сигнала. Принято частот­ные свойства приборов характеризовать зависимостью величин его параметров от частоты. Для биполярных транзисторов использует­ся зависимость от частоты коэффициента передачи входного тока в схе­мах ОБ и ОЭ Н_21Б и Н_21Э. Обычно рассматривается нормальный активный режим при малых амплитудах сигнала в схемах включения с ОБ и ОЭ.

В динамическом режиме вместо приращения токов необходимо брать комплексные амплитуды, поэтому и коэффициенты передачи заменяются комплексными (частотно зависимыми) величинами: Н_21Б и Н_21Э.
