Рисунок 3.15 Схема импульсного усилителя.

Когда нет импульса на входе, транзистор находится в режиме отсечки и ток коллектора практически отсутствует I_КI_КБ0 (точка А на выходных характеристиках (рисунок 3.16,б). Напряжение на выходе транзистора u_КЭ= Е_КЭ-I_К R_К  Е_КЭ.

При подаче на вход транзистора импульсов прямого тока

i_Б=(U_ВХ- E_БЭ)/R_Б=I_{Б НАС}, транзистор открывается, рабочая точка перемещается в точку Б (режим насыщения) и напряжение на коллекторе падает до значения u_КЭ= Е_КЭ-I_{К НАС} R_К=U_{КЭ ОСТ}. При дальнейшем увеличении тока базы ток коллектора не увеличивается (рисунок 3.16,а).и напряжение на коллекторе не изменяется (рисунок 3.16,б).

а)	б)

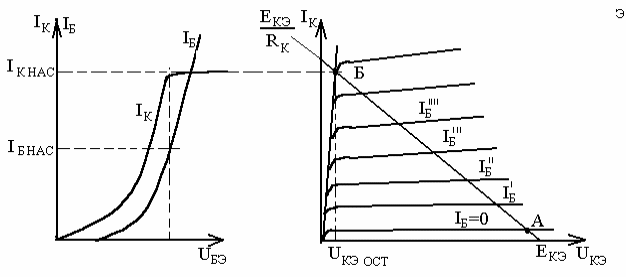

Рисунок 3.16 Зависимость входных (а) и выходных (б) токов БТ.

3.8.3 Переходные процессы при переключении транзистора

При практическом использовании транзистора большое значение имеет скорость переключения, обуславливающая быстродействие аппаратуры. Скорость переключения определяется процессами накопления и рассасывания неравновесного заряда в базе и коллекторе транзистора, эмиттерном и коллекторном переходах.

В эмиттерном и коллекторном переходах находятся нескомпенсированные заряды неподвижных ионизированных атомов примеси- доноров и акцепторов; неравновесный заряд отсечки в базе можно считать равным нулю.

При переходе к режиму насыщения эмиттерный переход открывается, толщина перехода и его нескомпенсированный заряд уменьшаются, происходит как бы разряд ёмкости эмиттерного перехода. Вследсвии понижения напряжения на коллекторе, уменьшается его толщина и заряд в нем, т.е. происходит разряд ёмкости коллекторного перехода, открывается коллекторный переход и в области базы за счет инжекции электронов из эмиттерного и коллекторного переходах накапливается большой неравновесный заряд насыщения. В транзисторах, имеющих высокоомный коллектор носители заряда инжектируют и в область коллектора, где так же накапливается неравновесный заряд.

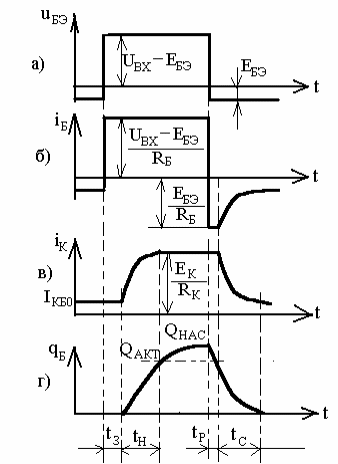

Графики напряжений и токов транзистора при переключении даны на рисунке 3.17. На базу транзистора подается прямоугольный импульс напряжения U_ВХ-E_БЭ (рисунок 3.17,а).

График входного тока показан на рисунке 3.17,б. Величина импульса прямого тока базы I_{Б ПР} определяется в основном сопротивлением ограничительного резистора R_Б.

После переключения эмиттерного перехода на обратное направление ток перехода, как и в диоде, имеет первоначально большую величину, ограниченную лишь сопротивлением R_Б: I_{Б ОБР}= E_Б/ R_Б, так как сопротивление эмиттерного перехода в первый момент после переключения очень мало вследствие насыщения базы неравновесными носителями заряда (рисунок 3.17,г).

При прямоугольной форме импульса входного тока импульс выходного тока i_К (рисунок 3.17,в) появляется с задержкой t_З, которая определяется главным образом скоростью нарастания напряжения эмиттерного перехода, зависящей от величин ёмкости перехода и прямого тока базы, т.е. скоростью разряда эмиттерного перехода.

После того как транзистор перейдет из режима отсечки в активный режим, коллекторный ток начинает постепенно нарастать, достигая установившегося значения а время t_н. Это время определяется скоростью накопления неравновесного заряда в базе и скоростью разряда емкости коллектора. Таким образом, полное время включения транзистора состоит

Рисунок 3.17 Переходные процессы при переключении БТ.

из времени задержки и времени нарастания: .

Практически оно может иметь величину от нескольких наносекунд до нескольких микросекунд в зависимости от параметров транзистора.

После подачи в цепь базы запирающего тока I_{Б ОБР}=E_БЭ/R_Б выходной коллекторный ток прекращается не сразу. На протяжении некоторого времени рассасывания t_p он практически сохраняет свою величину, так как концентрация носителей заряда в базе у коллекторного перехода еще остается выше равновесной и коллекторный переход благодаря этому оказывается открытым.

Лишь после того как неравновесный заряд у коллекторного перехода рассосется за счет ухода электронов из базы и рекомбинации, ток коллектора начинает постепенно спадать, достигая время спада t_С установившегося значения I_KЭ0. В течении этого времени продолжается рассасывание неравновесного заряда базы и происходит перезаряд емкости коллекторного перехода. Заметим, что эмиттерный переход при этом может закрыться раньше или позже коллекторного в зависимости от скорости рассасывания неравновесного заряда, сосредоточенного поблизости от него.

Процесс накопления и рассасывания неравновесного заряда q_Б при переключении транзистора поясняется на рисунке 3.17,г. Накопление неравновесного заряда в базе начинается спустя время задержки t_з, и заряд за время нарастания t_н достигает установившегося значения q_Б=Q_акт. Далее вследствие падения коллекторного напряжения до величины U_{КЭ ОСТ} U_БЭ коллекторный переход открывается и начинает инжектировать неравновесные носители заряда в базу. Заряд базы снова возрастает, достигая к концу входного импульса значения q_Б=Q_нас. После переключения напряжения эмиттерного перехода на обратное происходит рассасывание неравновесного заряда базы, за время t_Р+t_С он достигает нулевого значения.

4 ПОЛЕВЫЕ ТРАНЗИСТОРЫ

1. Полевой транзистор с p-n переходом.

В полевых тран­зисторах, управление потоком основных носителей заряда осуществляется в области полупроводника, назы­ваемой каналом, путем изменения его поперечного сечения с помощью электрического поля. Полевой транзистор имеет следующие три электрода: исток, через который в n канал втекают ос­новные носители; сток, через который они вытекают из канала, и затвор, предназначенный для регулирования поперечного сечения канала. В настоящее время существует множество типов полевых транзисторов, которые в ряде устройств работают более эффективно, чем биполярные. Преимуществом полевых транзисторов является также и то, что ассортимент

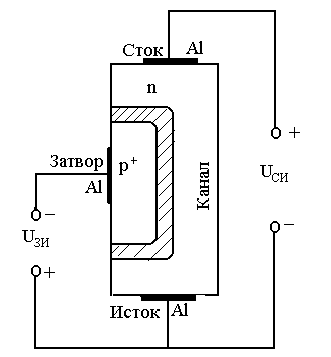

полупроводниковых материалов для их изготовления значительно шире (так как они работают только с основными носителями заряда), благодаря чему возможно создание, например, темпера -туростойких приборов. Большое значение также имеют низкий уровень шумов и высокое входное сопротивление этих транзисторов. На рисунке 4.1 приведена схема включения полевого транзистора.

Во входную цепь включен источник обратного смещения U_ЗИ на p-n переходе между затвором и каналом. Выходная цепь состоит из источника постоянного напряжения U_СИ плюсом соединенного к стоку. Исток является общей точкой схемы. Контакты истока и стока невыпрямляющие. Канал может иметь электропроводимость, как p-типа, так и n-типа; поскольку m_n>m_p выгоднее применять n-канал. Затвор выполняют в виде полупроводниковой области p⁺-типа.

Полевой транзистор работает следующим образом. При отсут­-

ствии напряжения на входе основные носители заряда - электроны под действием ускоряющего электрического ноля в канале (E = 10⁵¸10⁴ В/см) дрейфуют в направлении от истока к стоку, в то время как p-n переход для них заперт. Ток I_С, создаваемый этими электро­нами, определяется как напряжением стока U_СИ, так и сопротивле­нием канала. Последнее зависит от поперечного сечения канала, которое ограничивается p-n переходом (заштрихованная область). Поскольку потенциал электрического поля линейно возрастает от истока к стоку вдоль кана­ла, толщина p-n перехода минимальна вблизи истока и максималь­на вблизи стока, и канал сужается вдоль p-n перехода от стока к истоку. Таким образом, наибольшим сопротивлением канал обла­дает в наиболее узкой своей части.

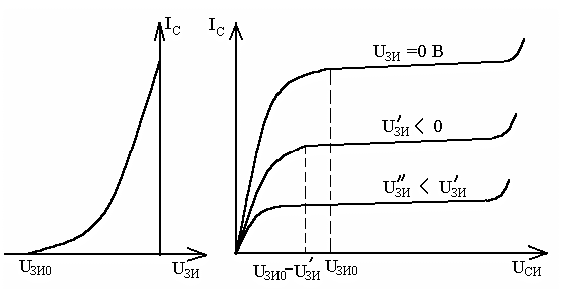

Если в результате подачи к затвору переменного напряжения сигнала результирующее обратное напряжение на затворе U_ЗИ повысятся, то толщина p-n перехода по всей его длине увеличится, а площадь сечения канала и, следователь­но, ток в цепи стока уменьшаются. На рисунке 4.2,а изображена характеристика

прямой передачи I_С =f(U_ЗИ). Указанный эффект будет тем сильнее, чем больше удельное сопротивление материала полупроводника, поэтому полевые транзисторы выполняют из высокоомного материала. При больших обратных напряжениях на затворе U_ЗИ0 сечение канала в его узкой части станет равным нулю и ток через канал прекратится. Такой режим называется режимом отсечки. Характеристика прямой передачи хорошо описывается формулой

(3.40)

Па рисунке 4.2,б изображено семейство статических выходных характеристик I_С =f(U_СИ) при различных значениях напряжения затвора U_ЗИ. Каждая характеристика имеет два участка - омический (для малых U_СИ) и насыщения (для больших U_СИ). При U_ЗИ = 0 с увеличением напряже­ния U_С ток I_С вначале нарастает почти линейно, однако далее характеристика перестает подчиняться закону Ома; ток I_С начинает расти медленно, ибо его увеличение приводит к повышению падения напряжения в канале и потенциала вдоль канала. Вследствие этого увеличиваются толщина запирающего слоя и сопротивление канала, а также замедляется возрастание самого тока I_С. При напряжении насыщения U_СИ = U_ЗИ0 сечение канала приближается к нулю и рост I_С прекращается.

Следующая характеристика, снятая при некотором обратном напряжении затвора U¢_ЗИ, когда запирающий слой имеет большую толщину при тех же значениях U_СИ, будет более пологой на начальном участке и насыщение наступит раньше (при меньших значениях U¢_СИ=U_ЗИ0 -U¢_ЗИ).

Температурная зависимость тока истока связана с изменением подвижности основных носителей, заряда в материале канала. Для кремниевых транзисторов крутизна S уменьшается с увеличе­нием температуры. Кроме того, с повышением температуры увели­чивается собственная проводимость полупроводника, возрастает входной ток I_З черед переход и, следовательно, уменьшается R_ВХ. У полевых кремниевых транзисторов с p-n переходом при комнатной температуре ток затвора порядка 1 нА. При увеличении температуры ток удваивается на каждые 10°С.

Особенность полевых транзисторов заключается в наличии у них термостабильной точки, т. е. точки, в которой ток стока прак­тически постоянен при различных температурах (рисунок 4.3). Это объясняется следующим образом.

При повышении температуры из-за уменьшения подвижности носителе удельная проводимость канала уменьшается, а следовательно, уменьшается и ток стока. Одновременно сокращается ширина p-n перехода, расширяется проводящая часть канала и увеличивается ток. Первое сказывается при больших токах стока, второе при малых. Эти два противоположных процесса при определенном выборе рабочей точки мо­гут взаимно компенсироваться. При правильном выборе ее положения основной

причиной дрейфа тока стока может быть высокоомный резистор в цепи в зависимости от температуры будет из­меняться падение напряжения по входной цепи,которое изменит рабочий ток стока.
