Основным параметрам, ис­пользуемым при расчете усилительного каскада с полевым транзистором, является статическая крутизна характеристики прямой передачи, т. е. отношение изменения тока стока к напряжению ме­жду затвором и истоком:

Дифференциальное выходное сопротивление здесь опреде­ляется как

, Ом, .

Оно составляет, примерно десятки — сотни килоомов. Статиче­ский коэффициент усиления по напряжению m=DU_СИ/DU_ЗИ =S×R_i .

Определение параметров по характеристикам дано в [4].

Междуэлектродные емкости затвор-исток С_ЗИ за­твор-сток С_ЗС и сток-исток С_СИ. Для маломощных транзисторов С_ЗИ=3 пФ, С_ЗС=2 пФ и С_СИ=0,2 пФ.

Ток затвора во входной цепи триода I_З —обратный ток, созда­ваемый неосновными носителями через p-n переход, чрезвычайна мал (порядка 10^-9 А и менее). Поэтому входное сопротивление по­левого транзистора R_ВХ=DU_З/DI_З очень высокое (порядка несколь­ких мегомов), входная же емкость мала, так как переход нахо­дится под обратным напряжением. Этими качествами полевой транзистор выгодно отличается от биполярных транзисторов с дву­мя p-n переходами. При работе полевого транзистора на высоких частотах основное значение имеет емкость С_ЗИ. Максимальная ра­бочая частота определяется постоянной времени входной цепи f=1/2pRC_ЗИ, где R - сопротивление канала, через которое заря­жается емкость. Анализ показывает, что по частотным свойствам полевой транзистор не имеет особых преимуществ перед биполяр­ным. Практически были осуществлены полевые транзисторы с максимальной частотой генерации до 30 ГГц. Но с точки зрения бы­стродействия полевой транзистор превосходит биполярный, так как работает на основных носителях заряда при отсутствии их нако­пления.

В импульсном режиме чрезвычайно полезным достоинством по­левого транзистора является почти полное отсутствие остаточного напряжения и цепи канала во включенном состоянии. Закрытый полевой транзистор оказывает сопротивление постоянному току между стоком и истоком более 10⁸ Ом.

Полевые транзисторы с p-n переходом целесообразно приме­нять во входных устройствах усилителей при работе от высокоомного источника сигнала, в чувствительной по току измерительной аппаратуре, импульсных схемах, регуляторах уровня сигнала и т. п.

4.2 Полевой транзистор с изолированным затвором

(МДП-транзистор).

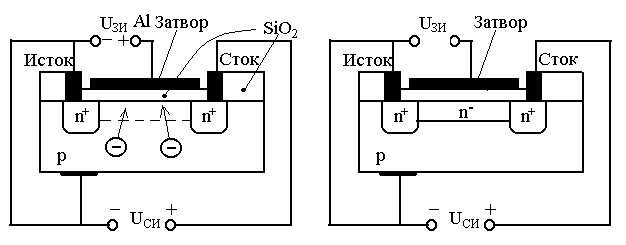

Этот транзистор имеет структуру металл - диэлектрик - полупроводник и может быть двух типов: с индуцированным каналом (рисунок 4.4,а) и с встроенным каналом (рисунок 4.4,б). Если осно­вой транзистора является кремний, то диэлектриком может быть слой окиси кремния, поэтому такую структуру иногда называют МОП-транзистор (металл - окисел - полу­проводник).

Транзистор с индуцированным каналом имеет обла­сти истока n⁺ и стока n⁺, которые выведены путем металлизации че­рез отверстие в окиси кремния на контакты - исток и сток. На слой двуокиси окиси кремния напыляют слой алюминия, служащий затво­ром. Можно считать, что алюминиевый затвор и полупроводниковый материал p-типа образуют плоский конденсатор с окисным диэлектри­ком, Если на металлическую часть затвора подать положительное на­пряжение, то положительный заряд обкладки затвора индуцирует соответствующий отрицательный заряд в полупроводниковой области кана­ла. С возрастанием положительно­го напряжения этот заряд, созданный притянутыми из глубины p-области проводника электронами, которые являются неосновными носителями, превращает поверхност­ны слой полупроводника p-типа в проводящий канал n-типа, со­единяющий исходные n⁺-области истока и стока. Поэтому умень­шается сопротивление материала между истоком и стоком, что ве­дет к увеличению тока стока. Таким образом, благодаря электро­статической индукции между истоком и стоком происходит инверсия типа проводимости полупроводника. Слой полупроводника p-типа превращается в полупроводник

n-типа. До инверсии сопротивление между истоком и стоком определяется сопротивлением закрытого перехода, так как до инверсии имеет место структура n⁺-р-n⁺. После инверсии образуется n-проводимость и струк­тура становится n⁺-n-n⁺. Меняя напряжение на затворе, можно уп­равлять током стока. Если взять подложку n-типа, то можно построить МДП-транзистор с индуцированным p-каналом, который управляется отрицательным напряжением на затворе.

Транзистор с встроенным каналом имеет конструкцию, подоб­ную предыдущей. Между истоком и стоком методом диффузии со­здают слаболегированный канал c проводимостью n^--типа при проводимости подложки p-типа. Возможно другое сочетание. Канал имеет проводимость p-типа, а подложка — проводимость n-типа. В отсутствие напряже­ния на затворе (рис. 2.91б) ток между истоком и стоком опреде­ляется сопротивлением n^--канала. При отрицательном напряжении на затворе концентрация носителей заряда и канале уменьшится и в нем появляется обедненный слой. Сопротивление между истоком и стоком увеличивается и ток уменьшается. При по­ложительном напряжении на затворе ток стока увеличивается, по­тому что в канале индуцируется дополнительный отрицательный заряд, увеличивающий его проводимость.

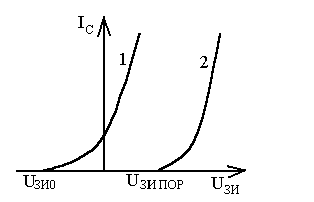

На рисунке 4.4 приведены характеристики прямой передачи МДП-транзисторов с индуцированным (кривая 2) и встроенным (кривая 1) каналами.

Из рисунка

видна квадратичность передаточной характеристики. Теоретически характеристика прямой передачи опи­сывается следующим выражением:

при . ( 3.41 )

Здесь А - постоянный коэффициент; U_{ЗИ ПОР} - напряжение, которое для транзистора с индуцированным каналом принято называть пороговым. Инверсия типа про­водимости начинается лишь при достижении напряжения U_ПОР.

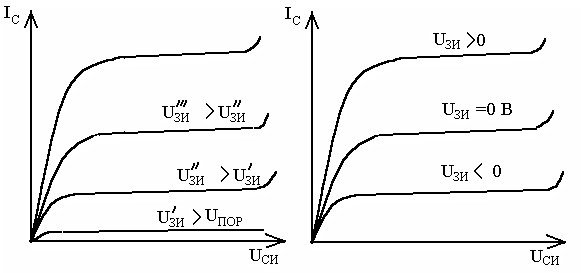

Выходные характеристики МДП-транзистора с индуциро- ванным каналом n-типа приведены на рисунке 4.5,а со встроенным ка­налом - на рисунке 4.5,б.

В области U_CИ < |U_ЗИ - U_{ЗИ ПОР} | теоретический ток стока

. ( 3.42 )

Уравнение (3.42) описыва­ет восходящие ветви выход­ной характеристики Входное сопротивление МДП-транзистора из-за нали­чия изолятора между затвором и каналом составляет около 10¹² - 10¹⁴ Ом и уменьшается с ростом частоты вследствие шунтирования входной емко­стью транзистора. Выходное сопротивление находится в пределах десятков - сотен килоомов. Входная и выходная емкости составляют единицы пикофарад, а проходная емкость -десятые доли пикофарад.

Литература

1 Электронные , квантовые приборы и микроэлектроника. Под редакцией Федорова Н.Д. - М.: Радио и связь, 1998.-560 с.

2 Электронные приборы. Под редакцией Шишкина Г.Г. -М.: Энергоатомиздат, 1989.-496 с.

3 Батушев В.А. Электронные приборы. -М.: Высшая школа, 1980. -383 с.

4 Савиных В. Л. Физические основы электроники. Методические указания и контрольные задания. СибГУТИ, 2002.

ктн, доц. Валерий Леонидович Савиных,

Физические основы электроники

Учебное пособие

Редактор доц. Удальцов А.Н.

Корректор Шкитина Д.С.

Лицензия №020475, январь 1998 г. Подписано в печать

Формат бумаги 62 х 84 1/16

Бумага писчая №1. Уч. изд. л. Тираж экз.

Заказ №

СибГУТИ, 630102, г. Новосибирск, ул. Кирова, 86.
