. (3.6)

Коэффициент переноса показывает, какая часть потока дырок, ин­жектированных из эмиттера в базу, подходит к коллекторному пере­ходу. Значение _Б тем ближе к единице, чем меньшее число инжек­тированных дырок рекомбинирует с электронами - основными носи­телями базовой области. Ток I_{Б рек} одновременно характеризует одинаковую потерю количества дырок и электронов. Так как убыль электронов в базе вследствие рекомбинации в конце концов покры­вается за счет прихода электронов через вывод базы из внешней це­пи, то ток I_{Б рек} следует рассматривать как составляющую тока базы наряду с инжекционной составляющей I_{Э n}.

Чтобы уменьшить потери на рекомбинацию, т.е. увеличить _Б, необходимо уменьшить концентрацию электронов в базе и ширину базовой области. Первое достигается снижением концентрации до­норов N_{д Б}. Это совпадает с требованием N_АЭ/N_ДБ, необходимым для увеличения коэффициента инжекции. Потери на рекомбинацию будут тем меньше, чем меньше отношение ширины базы W_Б и диф­фузионной длины дырок в базовой области L_{p Б}. Доказано, что име­ется приближенное соотношение

. (3.7)

Например, при W_Б/L_{p Б} = 0,1 _Б = 0,995, что очень мало отличается от предельного значения, равного единице.

Если при обратном напряжении в коллекторном переходе нет ла­винного размножения проходящих через него носителей, то ток за коллекторным переходом с учетом (3.5)

(3.8)

С учетом (3.6) и (3.3) получим

, (3.9)

где

. (3.10)

Это отношение дырочной составляющей коллекторного тока к пол­ному току эмиттера называет статическим коэффициентом пере­дачи тока эмиттера.

Ток коллектора имеет еще составляющую I_КБО, которая протекает в цепи коллектор - база при I_Э = 0 (холостой ход, “обрыв” цепи эмиттера), и не зависит от тока эмиттера. Это обратный ток перехо­да, создаваемый неосновными носителями областей базы и коллек­тора, как в обычном p-n переходе (диоде).

Таким образом, полный ток коллектора с учетом (3.8) и (3.10)

. (3.11)

Из (3.11) получим обычно используемое выражение для стати­ческого коэффициента передачи тока:

, (3.12)

числитель которого (I_К - I_КБО) представляет собой управляемую (за­висимую от тока эмиттера) часть тока коллектора, I_Кр. Обычно ра­бочие токи коллектора I_К значительно больше I_КБО, поэтому

. (3.13)

С помощью рисунка 3.4 можно представить ток базы через компоненты:

. (3.14)

По первому закону Кирхгофа для общей точки

. (3.15)

Как следует из предыдущего рассмотрения, I_К и I_Б принципиально меньше тока I_Э; при этом наименьшим является ток базы

. (3.16)

Используя (3.16) и (3.11), получаем связь тока базы с током эмитте­ра

. (3.17)

Если в цепи эмиттера нет тока (I_Э = 0, холостой ход), то I_Б = -I_КБО, т. е. ток базы отрицателен и по величине равен обратному току коллектор­ного перехода. При значении I^*_Э = I_КБО /(1-) ток I_Б = 0, а при дальней­шем увеличении I_Э (I_Э>I^*_Э) ток базы оказывается положительным.

Подобно (3.11) можно установить связь I_К с I_Б. Используя (3.11) и (3.15), получаем

, (3.18)

где

(3.19)

- статический коэффициент передачи тока базы. Так как значение  обычно близко к единице, то  может быть очень большим (>>1). Например, при  = 0,99  = 99. Из (3.18) можно получить соотношение

. (3.20)

Очевидно, что коэффициент  есть отношение управляемой (изме­няемой) части коллекторного тока (I_К - I_КБО) к управляемой части ба­зового тока (I_Б + I_КБО).

Все составляющие последнего выражения зависят от I_Э и обраща­ются в нуль при I_Э = 0. Введя обозначение

, (3.21)

можно вместо (3.18) записать

. (3.22)

Отсюда очевиден смысл введенного обозначения I_КЭО: это зна­чение тока коллектора при нулевом токе базы (I_Б = 0) или при “обры­ве” базы. При I_Б = 0

I_К = I_Э, поэтому ток I_КЭО проходит через все обла­сти транзистора и является “сквозным” током, что и отражается ин­дексами “К” и “Э” (индекс “О” указывает на условие I_Б = 0).

3.2 Статические характеристики биполярных транзисторов

Обычно анализируют входные и выходные характеристики БТ в схемах с общей базой и общим эмиттером. Для определен­ности и преемственности изложения будем рассматривать p-n-p-транзистор.

3.2.1 Схема с общей базой

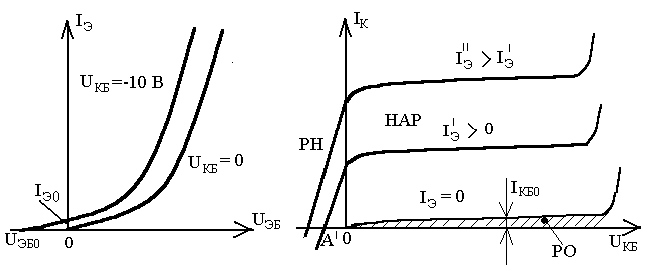

Семейство входных характеристик схемы с ОБ представляет собой зависимость I_Э = f(U_ЭБ) при фиксированных значениях пара­метра U_КБ - напряжения на коллекторном переходе (рисунок 3.5,а).

При U_КБ = 0 характеристика подобна ВАХ p-n-перехода. С рос­том обратного напряжения U_КБ (U_КБ < 0 для p-n-p-транзистора) вследствие уменьшения ширины базовой области (эффект Эрли) происходит смещение характеристики вверх: I_Э растет при вы­бранном значении U_ЭБ. Если поддерживается постоянным ток эмиттера (I_Э = const), т.е. градиент концентрации дырок в базовой области остается прежним, то необходимо понизить напряжение U_ЭБ, (характеристика сдвигается влево). Следует заметить, что при U_КБ < 0 и U_ЭБ = 0 существует неболь­шой ток эмиттера I_Э0, который становится равным нулю только при некотором обратном напряжении U_ЭБ0.

Семейство выходных характеристик схемы с ОБ представ­ляет собой зависимости I_К = f(U_КБ) при заданных значениях парамет­ра I_Э (рисунок 3.5,б).

Выходная характеристика p-n-p-транзистора при I_Э = 0 и обрат­ном напряжении |U_КБ < 0| подобна обратной ветви p-n-перехода (диода). При этом в соответствии с (3.11) I_К = I_КБО, т. е. характеристика представляет собой обратный ток коллекторного перехода, протека­ющий в цепи коллектор - база.

При I_Э > 0 основная часть инжектированных в базу носителей (дырок в p-n-p транзисторе) доходит до границы коллекторного перехода и создает коллекторный ток при U_КБ = 0 в результате ус­коряющего действия контактной разности потенциалов. Ток мож­но уменьшить до нуля путем подачи на коллекторный переход прямого напряжения определенной величины. Этот случай соот­ветствует режиму насыщения, когда существуют встречные пото­ки инжектированных дырок из эмиттера в базу и из коллектора в базу. Результирующий ток станет равен нулю, когда оба тока оди­наковы по величине (например, точка А' на рисунок 3.5,б). Чем больше заданный ток I_Э, тем большее прямое напряжение U_КБ требу­ется для получения I_К = 0.

Область в первом квадранте на рис. 3.5,б, где U_КБ < 0 (об­ратное) и параметр I_Э > 0 (что означает прямое напряжение U_ЭБ) соответствует нормальному активному режиму (НАР). Значение коллекторного тока в НАР определяется формулой (3.11) I_К = I_Э + I_КБО. Выходные характеристики смещаются вверх при увеличе­нии параметра I_Э. В идеализированном транзисторе не учитыва­ется эффект Эрли, поэтому интегральный коэффициент переда­чи тока  можно считать постоянным, не зависящим от значения |U_КБ|. Следовательно, в идеализированном БТ выходные характе­ристики оказываются горизонтальными (I_К = const). Реально же эффект Эрли при росте |U_КБ| приводит к уменьшению потерь на рекомбинацию и росту . Так как значение  близко к единице, то относительное увеличение а очень мало и может быть обнару­жено только измерениями. Поэтому отклонение выходных харак­теристик от горизонтальных линий вверх “на глаз” не заметно (на рисунке 3.5,б не соблюден масштаб).

3.2.2 Схема с общим эмиттером

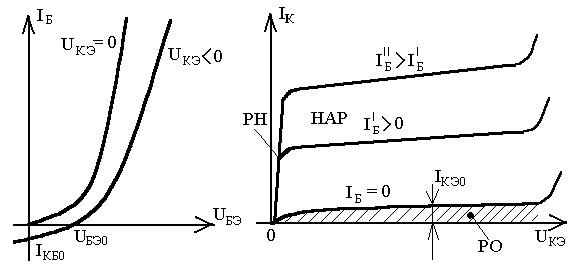

Семейство входных характеристик схемы с ОЭ представля­ет собой зависимости I_Б = f(U_БЭ), причем параметром является на­пряжение U_КЭ (рисунок 3.6,а). Для p-n-p транзистора отрицательное напряжение U_БЭ (U_БЭ < 0) означает

прямое включение эмиттерного перехода, так как U_ЭБ = -U_БЭ > 0. Если при этом U_КЭ = 0 (потенциалы коллектора и эмиттера одинаковы), то и коллекторный переход бу­дет включен в прямом направлении: U_КБ = U_КЭ + U_ЭБ = U_ЭБ > 0. Поэто­му входная характеристика при U_КЭ = 0 будет соответствовать ре­жиму насыщения (РН), а ток базы равным сумме базовых токов из-за одновременной инжекции дырок из эмиттера и коллектора. Этот ток, естественно, увеличивается с ростом прямого напряже­ния U_ЭБ, так как оно приводит к усилению инжекции в обоих перехо­дах (U_КБ = U_ЭБ) и соответствующему возрастанию потерь на реком­бинацию, определяющих базовый ток.

Вторая характеристика на рисунке 3.6,а (U_КЭ 0) относится к нормальному активному режиму, для получения которого напряжение U_КЭ долж­но быть в p-n-p транзисторе отрицательным и по модулю превы­шать напряжение U_ЭБ. В этом случае (U_КБ = U_КЭ + U_ЭБ = U_КЭ - U_БЭ < 0. Формально ход входной характеристики в НАР можно объяснить с помощью выражения (3.14) или (3.17): I_Б =(1 - )I_Э - I_КБО. При малом напряжении U_БЭ инжекция носителей практически от­сутствует (I_Э = 0) и ток I_Б = -I_КБО, т.е. отрицателен. Увеличение пря­мого напряжения на эмиттерном переходе U_ЭБ = -U_БЭ вызывает рост I_Э и величины (1 - ) I_Э. Когда (1 - ) I_Э = I_КБО, ток I_Б = 0. При дальнейшем роете U_БЭ (1 - ) I_Э > I_КБО и I_Б меняет направление и становится положительным (I_Б > 0) и сильно зависящим от напря­жения перехода.

Влияние U_КЭ на I_Б в НАР можно объяснить тем, что рост |U_КЭ| означает рост |U_КБ| и, следовательно, уменьшение ширины базо­вой области (эффект Эрли). Последнее будет сопровождаться снижением потерь на рекомбинацию, т.е. уменьшением тока базы (смещение характеристики незначительно вниз).
