Текст из файла (страница 5)

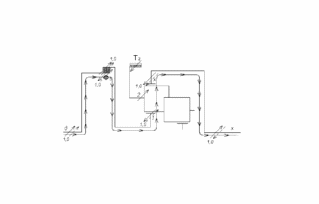

Рис.3.8.Четвертая передача переднего хода ПКП «Сангйонг-Муссо»

Результаты силового анализа сведем в таблицу.

Угловые скорости основных звеньев и сателлитов в ПМ	Управляющие элементы	М2	0		±1,741		0		0		0
		М1	0		±1,0		±1,0		±0,365		0
		Т2	-3,429		1,741		0		0		0
		Т1	0		0		1,741		0		-0,292
		Ф3	±1,0		0		0		0		0
		Ф’2	0		0		0		0		0
		Ф2	0		±1,0		±1,0		0,365		0
		Ф1	0		0		0		±0,635		±1,0
	сложный ПМ α21 12х	Мх	-2,429		2,741		2,741		1,0		0,708
		М2	3,429		-1,741		0		-0,635		-1,0
		М1	-1,0		0		-1,741		0		-0,292
		Мα	0		-1,0		-1,0		-0,365		0
	Мд			1,0		1,0		1,0		1,0		1,0
Пере- дача				З.Х		I		II		III		IV

1.3.4.Построение потоков мощности в ПКП «Сангйонг-Муссо»

Построение потока мощности на передаче заднего хода:

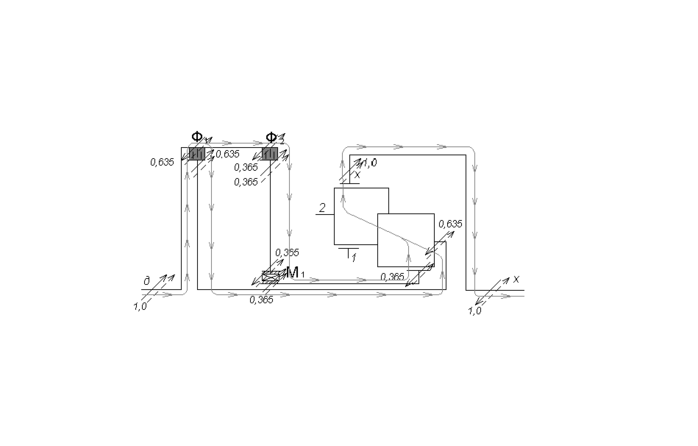

Рис.3.9. Передача заднего хода ПКП «Сангйонг-Муссо»

Построение потока мощности на первой передаче переднего хода:

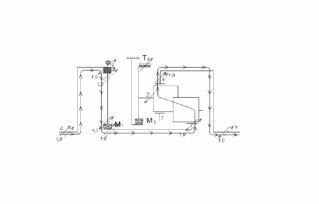

Рис.3.10.Первая передача переднего хода ПКП «Сангйонг-Муссо»

Построение потока мощности на второй передаче переднего хода:

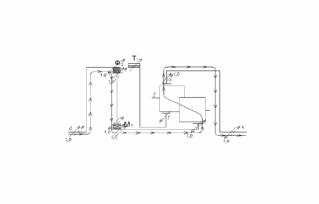

Рис.3.11.Вторая передача переднего хода ПКП «Сангйонг-Муссо»

П остроение потока мощности на третьей передаче переднего хода:

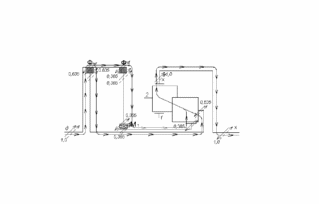

Рис.3.12.Третья передача переднего хода ПКП «Сангйонг-Муссо»

Построение потока мощности на четвертой передаче переднего хода:

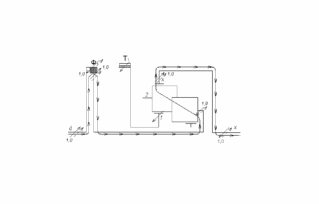

Рис.3.13.Четвертая передача переднего хода ПКП «Сангйонг-Муссо»

1.3.5. Расчет значений коэффициентов полезного действия ПКП «Сангйонг-Муссо»

Определение КПД на передаче заднего хода: , где и - значения внутреннего КПД ПМ, где .

Определение КПД на первой передаче: ,

где - значения внутреннего КПД ПМ, где , .

Определение КПД на второй передаче:

Третья передача является прямой – в ПКП отсутствуют относительные вращения, потерь нет, следовательно, КПД равен .

Определение КПД на четвертой передаче переднего хода:

,

где - значение внутреннего КПД ПМ, где .

.

КПД всей коробки: η_I=0,95,

η_II=0,96,

η_III=1,0,

η_IV=0,99,

η_ЗХ=0,99.
