Исходными данными для определения припусков являются: материал, вид заготовки, ее масса и размеры, маршрут обработки поверхности, схема установки заготовки.

1.4.4.1 Определение припусков табличным методом и расчет операционных технологических размеров методом размерных цепей (метод Балакшина) для поверхности мм (наружная цилиндрическая поверхность).

Подготовить таблицу для исходных данных и расчетных значений припусков

Назначение припусков [4]:

Точение черновое2z_min =1 мм

Точение чистовое2z_min = 0,2 мм

Шлифование черновое2z_min =0,15 мм

Шлифование чистовое2z_min =0,1 мм

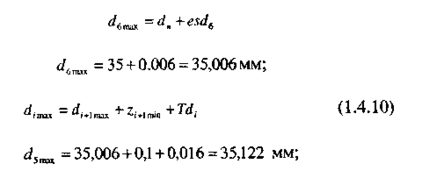

Расчет максимальных значений размеров по переходам, начиная с последнего:

Расчетные значения d_{i max} необходимо округлить с точностью до количества знаков после запятой в допуске - в большую сторону для валов.

Таблица 1.8 - Маршрут обработки для наружной поверхности мм (табличный метод расчета припусков)

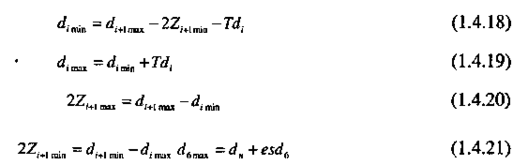

Расчет минимальных значений размеров по переходам, мм

Определение припусков по переходам, мм:

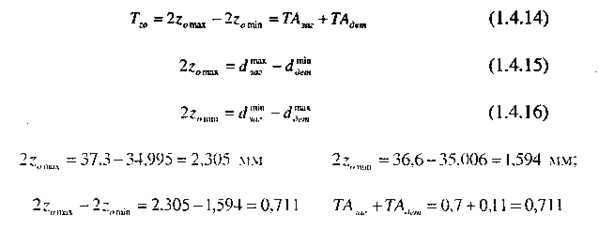

Проверочный расчет:

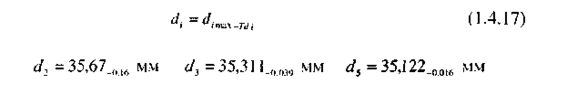

Определение исполнительных размеров:

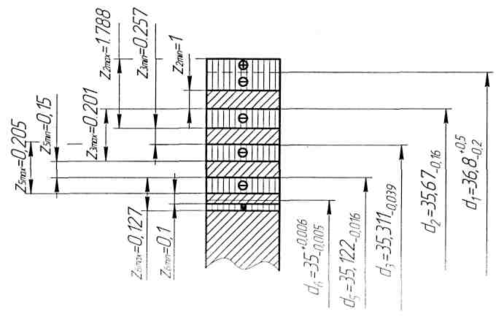

Р асчетная схема представлена на рис. 1.9

Рисунок 1.9 - Расчетная схема (метод Балакшина)

1.4.4.2 Определение припусков табличным методом и расчет операционных технологических размеров для поверхности мм (внутренняя цилиндрическая поверхность).

Подготовить таблицу для исходных данных и расчетных значений припусков

Назначение припусков [4]:

Сверление……………………………….2Z_min = 20 мм

Растачивание получистовое……………2Z_min =1 мм

Шлифование черновое………………….2Z_min =0,4 мм

Шлифование чистовое………………….2Z_min =0,08 мм

Расчет максимальных значений размеров по переходам выполняется по

формулам:

Расчет минимальных значений размеров по переходам, мм

Таблица 1.10 Маршрут обработки для наружной поверхности (табличный метод расчета припусков)

1.4.4.3 Расчет припусков табличным методом и определение операционных технологических размеров методом Кована для поверхности мм (внутренняя цилиндрическая поверхность)

Назначение припусков [4]:

Растачивание черновое 2z_min=2 мм

Растачивание получистовое 2z_min=1 мм

Шлифование черновое 2z_min=0,4 мм

Шлифование чистовое 2z_min=0,08 мм

Расчет минимальных значений размеров по переходам, начиная с последнего.

Расчет максимальных значений размеров по переходам

В табл. 1.11 представлен маршрут обработки поверхности.

Проверочный расчет:

Таблица 1.11 Маршрут обработки для наружной поверхности (аналитический метод расчета припусков)

1.4.4.4 Расчет припусков длиннового размера 10 мм методом размерных цепей
