Предварительно необходимо составить маршрутную схему и примерный маршрут обработки.

Рисунок 1.6 Маршрут обработки поверхности

Технологические размеры определяются методом размерной цепи, мм

При выполнении технологических расчетов значения припусков нахожу табличным методом, используя источник [4]:

а)токарная черновая обработка z_min=1,2 мм на сторону

б)токарная получистовая обработка z_min=0,25 мм на сторону

Расчетные значения Si_max необходимо округлить с точностью до количества знаков после запятой в допуске - в большую сторону для валов.

Расчет минимальных технологических размеров и припусков по переходам, мм

Номинальный размер, мм:

Таблица 1.12 - Маршрут обработки длинновой поверхности 29 мм

1.5 Проектирование операционной технологии

1.5.1 Расчет режимов резания на шлифовальную операцию (030)

Исходные данные:

деталь - Шестерня привода;

обрабатываемый материал - Сталь 14ХГСН2МА-Ш, σ_В=1000 МПа;

заготовка - штамповка;

оборудование - круглошлифовальный станок мод. 3У151;

инструмент - круг шлифовальный 1 200x32x76 24А 40 С1 К5 35м/с 1кл ГОСТ 2424-88

Процесс обработки:

1. Установить и закрепить деталь

2. Шлифовать поверхность 9.

3. Снять деталь

Характеристика станка (3М151)

Наибольшие размеры устанавливаемой заготовки:

диаметр, мм 270

длина, мм 700

Рекомендуемый диаметр (наибольший) шлифования, мм:

Наружного 60

Внутреннего -

Наибольшая длина шлифования, мм:

Наружного 700

Внутреннего -

Высота центров над столом, мм 125

Наибольшее продольное перемещение стола, мм 705

Частота вращения шпинделя, об/мин, шпинделя заготовки с бесступенчатым регулированием 50-500

Наибольшие размеры шлифовального круга, мм:

наружный диаметр 600

высота 100

Частота вращения шпинделя шлифовального круга, об/мин:

наружное шлифование 1590

внутреннее шлифование -

Скорость врезной подачи шлифовальной головки, мм/мин 0,1-4

Мощность электродвигателя, кВт 12

Габариты, мм

Длина 4605

Ширина 2450

Определение режимов резания

Стойкость шлифовального круга Т=5 мин [8, стр.625, карта 4].

Глубина резания принимается равной припуску на обработку t=0,1 мм

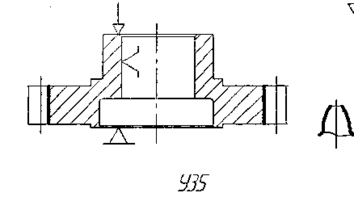

Рисунок 1.7 Операционный эскиз на операцию 030

Предварительно принимаю скорость вращения детали V_d=(18...35) м/с, принимаю V_d=30, используя источник [8, с 628, карта 6]. В связи с этим число оборотов детали, согласно формуле (1.5.1):

Для поверхности 9 ( D=81 мм)

По паспорту станка принимаю . При данном значении числа оборотов детали скорость ее вращения согласно формуле (1.5.2) составит:

Выбор поперечной передачи производится согласно источника [8]

где K₁ - коэффициент, зависящий от припуска и точности; K₁=0,63

[8, стр.629, карта 6]

К₂ - коэффициент, зависящий от обрабатываемого материала и

диаметра обрабатываемою круга; К₂=0,8 [8, стр.629, карта 6]

Расчет мощности резания, кВт:

где K₁ - коэффициент, учитывающий твердость и ширину круга

К₂ - коэффициент, учитывающий диаметр шлифования

K₁=l,04, K₂=l,l, [8, стр.630, карта 7]

N_ТАБЛ=0,30 кВт [8, стр.631, карта 8]

N=0,3·1,04·1,1=0,34 кВт

Расчет основного времени, мин:

[8, стр.636, карта 12] - табличное время установившегося процесса

где K₁ – коэффициент, учитывающий припуск и точность обработки

К₂ - коэффициент, учитывающий материал и диаметр шлифовального круга.

где К - коэффициент, зависящий от материала заготовки и припуска

1.5.2 Расчет режимов резания на операцию № 035 зубофрезерная

Исходные данные:

Заготовка - штамповка ;

Прочность σ=1000 МПа;

Материал 14ХГСН2МА-Ш

Деталь - Шестерня привода; m=3; z=25; степень точности 6-В; HRC 30...42; угол наклона зубьев β=20

Инструмент - фреза червячная модульная цельная из быстрорежущей стали Р18, двухзаходная (К=2); Dф=70мм ГОСТ 9324-80

Рисунок 1.8 Эскиз операции зубонарезания

Характеристика зубофрезерного станка 5Е32

Наибольший размер обрабатываемой заготовки, мм

- диаметр 200

Набольшие размеры нарезаемых колес

- модуль 6

- длина зуба прямозубых колес 180

Частота вращения шпинделя, об/мин 75-500

Подача заготовки, мм/об

- вертикальная 0,45-120

- горизонтальная 0,1-1,6

Мощность электродвигателя, кВт 7,5

Габариты, мм

- длина 3150

- ширина 1815

Глубина резания

Поскольку после фрезерования предусматривается шлифование зубьев, то глубина резания будет равна полной высоте зуба 2,25-m за вычетом припуска под шлифование 2а. По таблице 3.11 стр. 59 [9] 2а=0,12 мм. Окончательно

Подача

где S_0T - подача по таблице 3.4 стр.56 [9]; для 2-хзаходной фрезы из быстрорежущей стали при числе зубьев детали z=25 S_OT=3 мм/об

K_s1 - коэффициент, учитывающий твердость заготовки (табл 3.5 стр56 [9])

K_s2 - коэффициент, учитывающий угол наклона зубьев (табл 3.5 стр56 [9])

К_s3 - коэффициент, учитывающий количество заходов фрезы (табл 3.5 стр56 [9])

Округляем до ближайшего нормативного значения по таблице 3.7 стр 57 [9]

Принимаем So=2,3 мм/об

Стойкость фрезы

По таблице 3.8 [9] при m=3 Т=160 мин

Скорость резания

где V_T - табличная скорость ([7] карта 3-2 стр 148); для 2-хзаходной фрезы из быстрорежущей стали при числе зубьев детали z=25

K₁ - коэффициент, зависящий от обрабатываемого материала ([7],карта 3-2 стр149)

К2 - коэффициент, зависящий от стойкости инструмента ([7] карта 3-2 стр149)

n_ф=(1000 • V)/(π • D_ф)=(1000 • З6)/(3,14 • 70)=163,8 об/мин (1.5.7)

Уточняем по паспорту станка и принимаем n_ф=156 об/мин

Пересчитываем скорость резания

Мощность резания

где K₁ зависит от механических свойств материала

К₂ - зависит от состава материала

Кз - зависит от стойкости фрезы

К₄ - зависит от количества заходов фрезы

Табличное значение мощности и коэффициенты выбираем по таблицам 3.9,3.10 стр 57 [9]

Необходимая мощность электродвигателя

где η - КПД станка

У данного станка N=7,5 кВт, что обеспечивает значительный резерв мощности

Основное машинное время

Где В – ширина нарезаемого венца

L_п –перебег 3…5 мм для косозубого колеса

1.5.3 К.р. №1 Расчет режимов резания на операцию №045 - токарная с ЧПУ

Исходные данные:

Заготовка - штамповка;

Прочность а=1000 МПа;

Материал 14ХГСН2МА-Ш;

Деталь - Шестерня привода;

Инструмент: Сверло центровочное комбинированное Ø5 Р6М5 ГОСТ 14952-75

Сверло спиральное 023,5 Р6М5 ГОСТ 2092-77

Резец проходной упорный с пластиной из твердого сплава

Т15К6 2101-0013 ГОСТ 18879-73; НхВ=25x16; φ=93°;

Характеристики
