Измерительный источник 1 электромагнитного излучения предназначен для формирования на фотоприемниках 5 и 6 электрических сигналов, содержащих информацию о концентрации анали­зируемого газа в кювете 2.

Газовая кювета 2 с принадлежащими ей опти­ческими окнами 22 и 23 и штуцерами 24 и 25 обеспечивает прохождение излучения через га­зовую кювету и фокусирование его на фотопри­емниках;

Фотоприемник 5 с фильтрами 3 и 8 и фотопри­емник 6 с фильтрами 4 и 9 преобразуют излучение в электрические сигналы, пропорциональные соот­ветственно интенсивностям излучения с длинами волны и . .

Эталонный источник 7 электромагнитного из­лучения предназначен для учета влияния деста­билизирующих факторов, например, температура, пыль, влажность и т. д. , влияющих на параметры фотоприемников.

Разделительные усилители 11 и 12 выравнивают амплитуду импульсов на входе коммутатора 13 входных импульсов, а также обеспечивают развязку по постоянному напряжению выхода фотоприем­ников 5 и 6 и входа коммутатора 13.

Блок 10 обработки сигналов обеспечивает пре­образование аналогового сигнала в цифровой, и далее преобразование его и вычисление кон­центрации измеряемого газа.

Устройство 17 регистрации обеспечивает вывод величины концентрации на табло прибора.

Коммутатор 13 входных импульсов предназ­начен для поочередного подключения блока 10 обработки сигналов с выходами фотоприемников 5 и 6.

Усилитель 14 обеспечивает усиление полу­ченного импульсного сигнала до уровня, обеспе­чивающего наилучшее использование параметров аналого-цифрового преобразователя 15.

Интегрирующий аналого-цифровой преобра­зователь 15 позволяет измерить напряжение с высокой точностью.

Управляющая ЭВМ 16 предназначена для уп­равления коммутатором 13 входных импульсов, а также источниками 1 и 7 излучения через схему 18 управления, кроме того, ЭВМ 16 осуществляет пре­образование поступающих сигналов в соотношение, предварительно заложенное в ПЗУ ЭВМ 16, вы­числение его и определение величины концент­рации газа.

Блок 17 регистрации обеспечивает вывод значения концентрации на индикаторе табло.

Схема 18 управления токами источников излу­чения обеспечивает получение на входе измери­тельного и эталонного источников 1 и 7 излучения импульс тока заданной длительности и величину тока, определяемого напряжением, снимаемым с опорного резистора 19 в промежутке времени между импульсами.

Сопротивление 20 нагрузки обеспечивает типовое включение измерительного фотоприемника 5.

Датчик 21 контроля температуры предназначен для коррекции рассчитанной концентрации газа, обусловленной температурной зависимостью па­раметров источников излучения (сдвиг спектра) и фотоприемников (чувствительность).

Газоанализатор работает следующим образом.

От микроЭВМ 16 на схему 18 управления токами источников излучения поступает управляющий сигнал, определяющий параметры импульсов тока, поступающих поочередно с выхода схемы 18 уп­равления на вход измерительного источника 1 из­лучения и на вход эталонного источника 7 излучения. Данные импульсы тока преобразуются в импульсы излучения, содержащего длины волн и из области поглощения и из области прозрачности анализируемого газа соответственно. Оба фотоприемника 5 и 6 освещаются либо из­мерительным источником 1 излучения (через кювету 2), либо эталонным источником 7 излучения (с об­ратной стороны) и преобразуют световые импульсы в измерительный и опорный электрические им­пульсные сигналы соответственно. Причем световой импульс от эталонного источника 7 излучения преобразуется в фотоприемниках 5 и 6 в электрические импульсы с напряжением U_1Э и U_2Э соответственно. Аналогично, световой импульс от измери­тельного источника 1 излучения преобразуется в фотоприемниках 5 и б электрические импульсы с напряжением U_3И и U_4И соответственно. Амплитуда импульсов пропорциональна интенсивности света, падающего на фотоприемник.

В зависимости от сигнала, поступающего от микроЭВМ 16 на управляющий вход коммутатора 13 входных импульсов, измерительные и опорные электрические импульсы с выхода фотоприемников через соответствующие разделительные усилители 11 и 12 поочередно поступают на вход коммутатора 13 входных импульсов и далее с выхода коммута­тора 13 через усилитель 14 на вход аналого-цифрового преобразователя (АЦП) 15, в котором преобразуется в цифровой код. Таким образом, на вход микроЭВМ 16 поступает последовательность цифровых кодов, соответствующих значениям аналогового импульсного сигнала, поступающего с выхода фотоприемников 5 и б. В микроЭВМ 16 с помощью предварительно введенного в память со­отношения осуществляется его преобразование, вычисление и определение концентрации газа N, значение величины которой выводится на устройство 17 регистрации. С целью исключения влияния неконтролируемых изменений параметров газоанализатора на измерение соотношение представлено в виде:

(38)

где U_1Э - электрический сигнал на выходе разделительного усилителя 11, пропорциональный интенсивности излучения с длиной волны от эталонного источника 7 излучения, попадающего на измерительный фотоприемник 5.

U_2Э - электрический сигнал на выходе разделительного усилителя 12, пропорциональный интенсивности излучения с длиной волны от эталонного источника 7 излучения, попадающего на опорный фотоприемник 6.

U_3И - электрический сигнал на выходе разделительного усилителя 11, пропорциональный интенсивности излучения с длиной волны от измерительного источника 1 излучения, попа­дающего на измерительный фотоприемник 5.

U_4И - электрический сигнал на выходе разделительного усилителя 12, пропорциональный интенсивности излучения с длиной волны от измерительного источника 1 излучения, попа­дающего на опорный фотоприемник 6.

Оптически и электрически прибор настраивается таким образом, что в отсутствии контролируемого газа амплитуды всех четырех импульсов равны, т. е. d= 1. В случае возможного изменения интенсивности одного или обоих источников электромагнитного излучения вследствие измерения, например, питания, температуры, запыленности, влажности, деградации со временем и т. д., оба сигнала (измерительный и опорный) от нестабильно работающего излучателя изменятся пропорционально, а их отношение, входящее в (38), сохранится. Аналогично, в случае изменения чувствительности одного из фотопри­емников по причинам, указанным выше, пропор­ционально изменятся амплитуды импульсов, по­лучаемых в результате преобразования в фотоп­риемнике световых импульсов от обоих источников излучения, и их отношение, входящее в (I) также сохранится. Для учета изменений интенсивности источников или чувствительности фотоприемников на опорном резисторе 19 через обратную связь, введенную через схему 18 управления, поддер­живается постоянное падение напряжения и, таким образом, полезный импульсный сигнал также будет постоянной величиной.

При заполнении кюветы 2 контролируемым газом из величин, входящих в правую часть соотношения

(38), изменится (уменьшится) только U_3И из-за поглощения излучения газом. Соответственно, уменьшится и d

По нескольким проверочным газовым смесям с паспортизованными концентрациями N₁. . . N_i контролируемого газа строится градуировочная кривая соответствия величин d и N и вводится предварительно в память микроЭВМ 16. При из­мерении неизвестной концентрации газа микроЭВМ 16 вычисляет d и по нему с помощью градировочной кривой определяет концентрацию газа N.

Предлагаемый газоанализатор реализован в РНИЙ "Электронстандарт".

Все элементы конструкции прибора размещены в электропроводящем корпусе с сопротивлением неменее 10⁶ Ом и изготовленном из алюминиевого сплава или пластмассы.

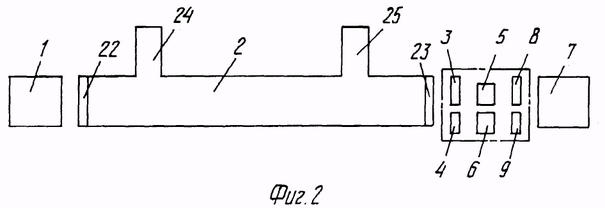

В качестве газовой кюветы 2 использована алюминиевая трубка с полированной внутренней поверхностью длиной 70 мм и внутренним диа­метром 6 мм с установленным на ней входным и выходным штуцерами 24 и 25, оптическими окнами 22 и 23 на входном и выходном торцах трубки (см. черт. 2).

Излучатели 1 и 7 и фотоприемники 5 и 6 с принадлежащими им оптическими фильтрами 3 и 8 и 4 и 9 изготавливаются комплектно фирмой ИКО, г. Санкт-Петербург. Например, для газоанализатора, измеряющего концентрацию углекислого газа из­готовлен комплект ФРМ1-4339, включающий в себя два одинаковых светодиода, излучающих в диа­пазоне 3,7-4,4 мкм, и модуль, содержащий два фотоприемника и две пары оптических фильтров. Освещение каждого фотоприемника возможно с двух противоположных торцов модуля. В качестве фотоприемников использованы фоторезисторы. Одна пара оптических фильтров пропускает излу­чение с длиной волны = 4,3 мкм, поглощаемое углекислым газом, вторая пара оптических фильтров пропускает излучение с длиной волны = 3,9 мкм, для которого углекислый газ прозрачен. Эталонный излучатель установлен вплотную к модулю фотоп­риемника для минимизации влияния анализируемого газа, содержащегося в атмосфере, на интенсив­ность эталонного излучения.

Таким образом, при включении прибора излу­чение, например, измерительного светодиода фо­кусируется на фоторезисторы 5 и б, регистри­рующие, благодаря наличию оптических фильтров 3 и 4, интенсивность излучения с длиной волны, со­ответственно 4,3 мкм (рабочий канал) и 3,9 мкм (опорный канал). На измерительный и опорный фоторезисторы 5 и 6 подают стабилизированное напряжение +U . Последовательно включенное

с измерительным фоторезистором 5 сопротивление 20 нагрузки и последовательно включенный с опорным фоторезистором 6 опорный резистор 19 выполнены на резисторах марки С2-29. Напря­жение с вышеуказанных сопротивлений 20 и 19 через соответствующие разделительные усилители 11 и 12, выполненные на малошумящих операци­онных усилителях типа К544УД5, попадают на первый и второй входы коммутатора 13, управ­ляемого от микроЭВМ 16. Коммутатор 13 выполнен на основе КМОП коммутатора 561КТ2, с выхода которого импульсы напряжения попеременно либо от измерительного, либо опорного фоторезисторов попадают на вход усилителя 14, выполненного на основе малошумящего операционного усилителя К544УД5. Кроме того, с опорного резистора 19 опорного фоторезистора 6 постоянное напряжение подается на схему 18 управления токами свето-диодов, выполненную на основе операционного усилителя 140УД1208. При уменьшении темпера­туры окружающей среды постоянное напряжение на опорном резисторе 19 и сопротивлении нагрузки 20 уменьшается из-за увеличения темнового сопротивления фоторезисторов. Это напряжение с опорного резистора 19 подается на инвертирующий вход схемы управления 18 токов светодиодов. Так как зависимость чувствительности фоторезисторов и их темновое сопротивление имеют близкую тем­пературную зависимость, то формируется петля обратной связи, поддерживающей величину им­пульсов напряжений постоянной независимо от внешних условий.

Длительность импульса тока (примерно 80 мкс) и светодиод - эталонный или измерительный, через который идет ток, определяется рабочей прог­раммой, занесенной в постоянное запоминающее устройство (ПЗУ), выполненное на основе интег­ральной микросхемы К573РФ5 или аналогичной и входящей в состав микроЭВМ 16. Величина про­текающего тока через светодиоды 1 и 7 задается предварительной настройкой схемы управления 18 токами светодиодов и постоянным напряжением, снимаемым с нагрузки фоторезистора. Величина тока через светодиод при комнатной температуре устанавливается около 1 А Усиленные импульсы с выхода усилителя (в качестве датчика температуры использовано термосопротивление ТР-1), затем поступают на интегрирующий аналого-цифровой преобразователь 15, выполненный с использова­нием операционных усилителей К140УД1208 и КР544УД5А (компаратор). Управляющая микроЭВМ 16, выполненная на основе процессора 1830ВЕ31 обрабатывает выходное напряжение компаратора, запоминает число отсчетов, соответствующее каждому из импульсов и производит расчет кон­центрации по формуле (1), приведенной выше:

Алгоритм работы прибора следующий: инициализация прибора; определяется температура окружающей среды путем подачи напряжения с термодатчика на АЦП, его измерение и определение по таблице пред­варительно "защитой" в ПЗУ (постоянное запоми­нающее устройство) ЭВМ;
