где – возмущающее воздействие.
Матрицы заданы в пункте 5.1.1.
Весовые матрицы и
имеют следующий вид:
,
.
Начальные условия для заданной системы .
Время стабилизации .
Задаем возмущающее воздействие только на первую координату, так как только она имеет значение
и
.
Решение задачи стабилизации сводится к решению уравнения Риккати
с начальными условиями:
Введём вспомогательную вектор-функцию , ДУ которой имеет вид:
с начальными условиями: .
Управление определяется по формуле:
.
Используя скрипт AKOR_stabilizaciya_pri_vozmusheniyah.m, получили следующие результаты:

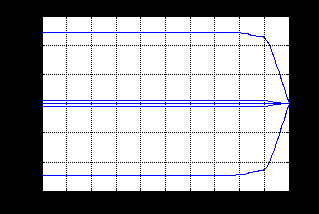

Рис.31. Графики решения уравнения Риккати.
Рис.32. Графики коэффициентов регулятора обратной и прямой связи.

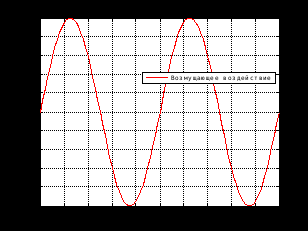

Рис.33. График возмущающего воздействия.
Рис.34. График вспомогательной вектор – функции.

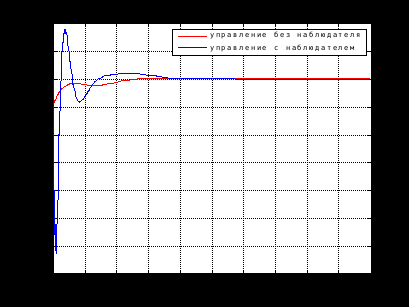

Рис.35. Графики фазовых координат.
Рис.36. График управления.
Рис.37. График возмущающего воздействия.
Рис.38. График вспомогательной вектор – функции.
Рис.39. Графики фазовых координат.
Рис.40. График управления.
Выводы: По графикам фазовых координат при различных воздействиях видно, что влияние возмущающего воздействия не существенно и фазовые координаты устанавливаются в ноль. При этом видно, что графики первой фазовой координаты при различных воздействиях мало отличаются друг от друга, т.е. система отрабатывает любое возмущение.
5.4 Задача АКОР для отслеживания известного задающего воздействия. I подход
Система задана в виде:
Матрицы заданы в пункте 5.1.1.
Весовые матрицы и
имеют следующий вид:
,
.
Начальные условия для заданной системы .
Время слежения .
Задающее воздействие в виде системы ДУ
Начальные условия для воздействия:
.
Введем расширенный вектор состояния и расширенные матрицы
,
,
.
Тогда новое описание системы имеет вид:
с начальными условиями: .
Решением уравнения Риккати будет матрица:
с н.у.
Тогда оптимальное управление, находится по формуле:
Используя скрипт AKOR_slegenie_na_konech_interval_I_podxod, получили следующие результаты:
Рис.41. Графики решения уравнения Риккати.
Рис.42. Графики коэффициентов регулятора обратной и прямой связи.
Рис.43. Графики фазовых координат.
Рис.44. График управления.
Выводы: На данном этапе была решена задача АКОР-слежения. В качестве отслеживаемого воздействия была взята исходная система, но с другими начальными условиями, поэтому графики фазовых координат отличаются от заданных, но только на начальном участке движения.
5.5 Задача АКОР для отслеживания известного задающего воздействия. II подход (линейный сервомеханизм)
Система задана в виде:
Матрицы заданы в пункте 5.1.1.
Весовые матрицы и
имеют следующий вид:
,
.
Начальные условия для заданной системы .
Задающее воздействие имеет вид:
,
.
Время слежения
Введём вспомогательную вектор-функцию , ДУ которой определяется
,
,
НУ определяются из соотношения
Зная закон изменения и
, можно определить управление:
.
Используя скрипт AKOR_slegenie_na_konech_interval_II_podxod, получили следующие результаты:
Рис.45. Графики решения уравнения Риккати.
Рис.46. График задающего воздействия.
Рис.47. Графики коэффициентов регулятора обратной и прямой связи.

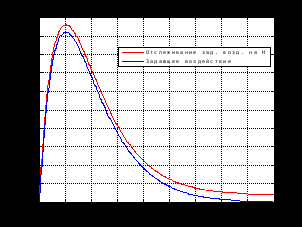

Рис.48. Графики фазовых координат.
Рис.49. График управления.
Выводы: На данном этапе была решена задача построения линейного сервомеханизма. В качестве отслеживаемого воздействия была задана экспоненциальная функция. Анализируя выше приведенные графики, можно сказать, что все состояния заданной системы, особенно первая фазовая координата, отслеживается с заданной точностью.
5.6 Задача АКОР – слежения со скользящими интервалами
Пусть интервал времени является объединением нескольких отрезков. Известно некоторое задающее воздействие
заданное аналитическим выражением, причем информация о задающем сигнале на следующем отрезке времени поступает только в конце предыдущего. Таким образом, зная задающий сигнал только на одном отрезке времени, мы будем синтезировать управление на этом отрезке.
Разобьем весь интервал на 3 равных отрезка.
Данная задача похожа на задачу отслеживания известного задающего воздействия, заданного аналитическим выражением, но с некоторыми изменениями:
1. Поскольку в уравнение Риккати относительно матрицы входят только параметры системы и функционала качества, то решать его будем один раз на первом отрезке, так как на остальных отрезках решение будет иметь тот же вид, но будет смещено по времени:
2. Начальными условиями для системы на каждом отрезке будет точка, в которую пришла система на предыдущем отрезке:
3. Вектор необходимо пересчитывать на каждом отрезке.
4. В остальном данная задача аналогична задаче построения линейного сервомеханизма (пункт 5.5).
Используя скрипт AKOR_slegenie_so_skolz_intervalami_Modern, получили следующие результаты:

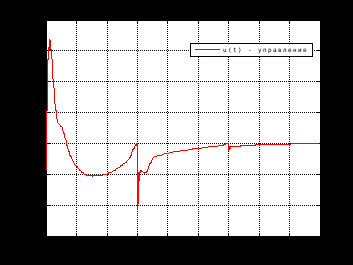

Рис.50. Графики решения уравнения Риккати.

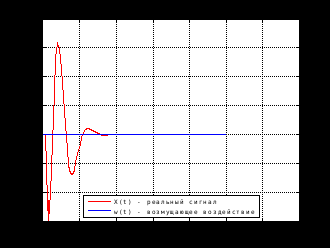

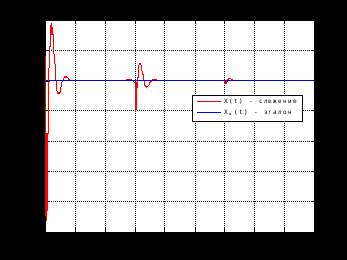

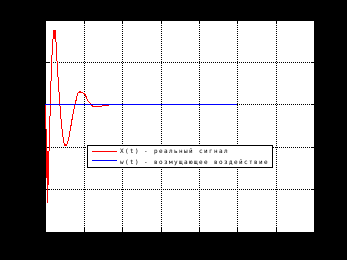

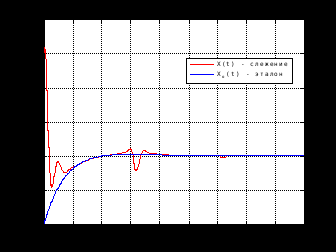

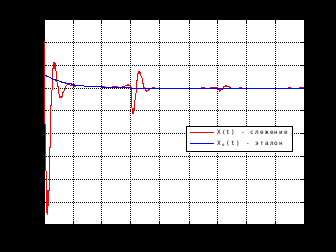

Рис.51. Графики фазовых координат.

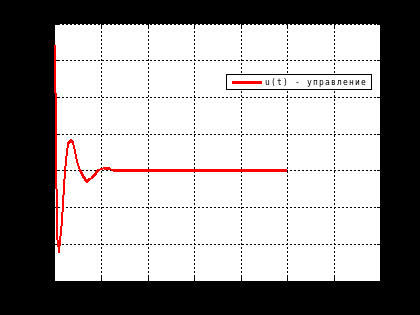

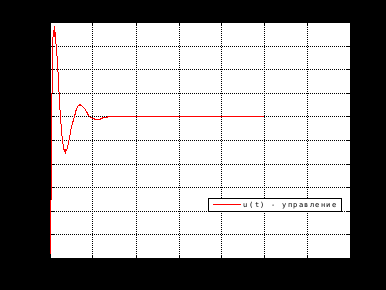

Рис.52. График управления.
Выводы: при сравнении полученных результатов, можно сказать, что различия в фазовых координатах при наличии трех участков и при наличии одного участка несущественные. Если сравнивать скорость вычислений и используемые ресурсы, то скорость увеличивается почти в 3 раза, а памяти требуется в 3 раза меньше для решения поставленной задачи. В точках соединения участков наблюдаются скачки, связанные с тем, что требуется значительные затраты на управление, но для первой координаты этот скачок незначительный.
6. Синтез наблюдателя полного порядка
Наблюдателями называются динамические устройства, которые позволяют по известному входному и выходному сигналу системы управления получить оценку вектора состояния. Причем ошибка восстановления .
Система задана в виде:
Начальные условия для заданной системы .
Матрицы заданы в пункте 5.1.1.
Весовые матрицы и
имеют следующий вид:
,
.
Построим наблюдатель полного порядка и получим значения наблюдаемых координат таких, что:
В качестве начальных условий для наблюдателя выберем нулевые н.у.:
Ранг матрицы наблюдаемости:
- матрица
наблюдаемости.
.
.
Т. е. система является наблюдаемой.
Коэффициенты регулятора:
,
тогда
Собственные значения матрицы :
Коэффициенты наблюдателя выберем из условия того, чтобы наблюдатель был устойчивым, и ближайший к началу координат корень матрицы лежал в 3 – 5 раз левее, чем наиболее быстрый корень матрицы
. Выберем корни матрицы
Коэффициенты матрицы наблюдателя:
.
Используя скрипт Sintez_nablyud_polnogo_poryadka, получили следующие результаты:

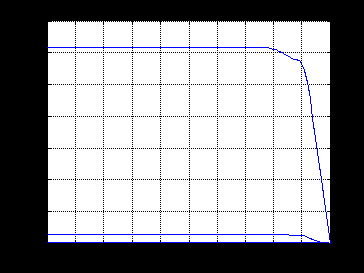

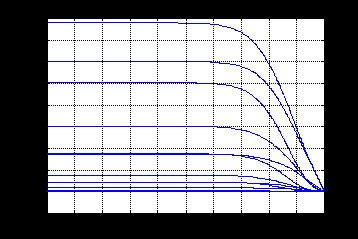

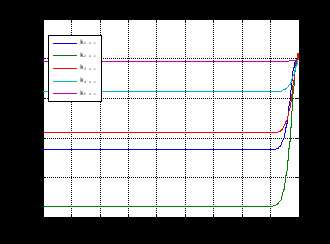

Рис.53. Графики решения уравнения Риккати.

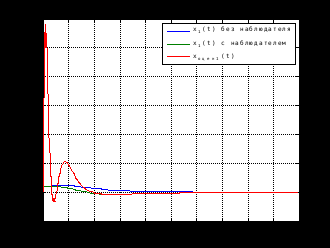

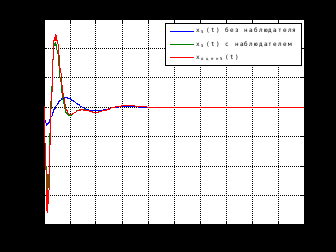

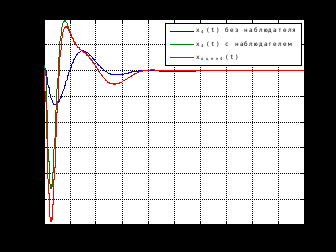

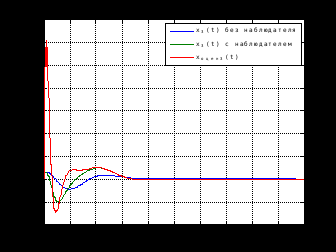

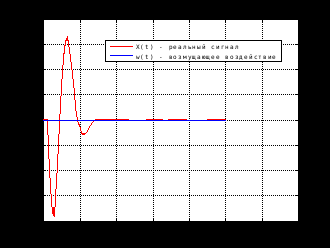

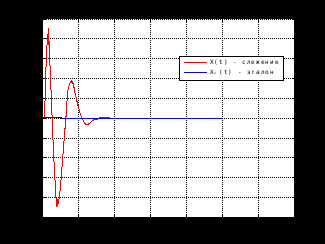

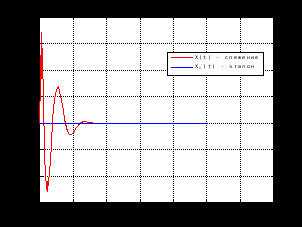

Рис.54. Графики фазовых координат.

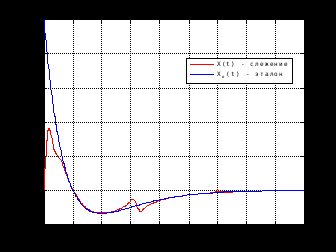

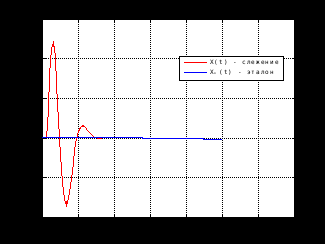

Рис.55. Графики управлений.
Выводы: Так как система является полностью наблюдаема и полностью управляема, то спектр матрицы может располагаться произвольно. Перемещая собственные значения матрицы
левее, относительно собственных значений матрицы
мы улучшаем динамику системы, однако, наблюдатель становится более чувствителен к шумам.
Литература
-
Методы классической и современной теории автоматического управления: Учебник в 5 – и т. Т.4: Теория оптимизации систем автоматического управления / Под ред. Н.Д. Егупова. – М.: Изд-во МГТУ им. Н.Э. Баумана, 2004. – 748 с.
-
Краснощёченко В.И.: Методическое пособие: «Методы теории оптимального управления».
