Вертикальна компоненту цієї швидкості , а вертикальна складова прискорення

(10.2)

Нормальна до поверхні гранули складова прискорення буде рівна:

(10.3)

Якщо замінити а_в його виразом з (10.2), а cos а згодне (мал.10.1) його значенням, рівним R/ (R+d), то

(10.4)

або, позначивши d=R/b, одержимо

(10.5)

Зусилля поштовху в напрямі, перпендикулярному поверхні гранули, рівне:

(10.6)

де т - маса гранули, рівна звідси

(10.7)

Зусилля, передаване гранулою, що перекочується, на одиничне зерно, може досягати десятків МПа. Правда, для досягнення такого тиску необхідно, щоб гранула при русі спиралася завжди тільки на одну частинку, а поверхня гранулятора була з нееластичного матеріалу. Насправді гранула спирається на більше число частинок і водна плівка на поверхні сприяє більш рівномірному розподілу тиску. Проте, навантаження, сприймані тонкодисперсными частинками в промислових грануляторах, достатньо високі. На поверхні гранули, що перекочується, виникає не тільки поштовх, але і зризувальне зусилля. Частина нерівностей не витримує цих напруг і руйнується, а міцно прилиплі зерна вдавлюються всередину. Це забезпечує придбання гранулами кулястої форми. Ущільнення агломерату при обливанні можливе лише, якщо він достатньо пластичний. Необхідну пластичність йому додає наявність технологічної зв'язки, як правило, води, з другого боку, під дією сил поверхневого натягнення води розвивається великий капілярний тиск в порах гранули, направлений від її поверхні до центру. Чим вище дисперсність матеріалу і чим тонше капіляри, тим більше капілярний тиск. В поєднанні з компресійними навантаженнями при обливанні капілярний тиск грає значну роль в зміцненні гранул.

Як правило, тривалість насичення гранул вологою значно більше, ніж час, необхідний для обливання. Тому для отримання гранул необхідного розміру матеріал бажано зволожувати поступово з урахуванням кінетики вологопоглинання. Швидкість розповсюдження вологи в тонкодисперсному матеріалі знижується у міру підвищення тонкості помелу. При агломерації обливанням швидкість розповсюдження рідкої фази є лімітуючою стадією процесу, а рівномірність її розподілу визначає якість агломератів.

Більшість дослідників вважає, що гранульованість порошків визначається їх пластичністю. Гранулюємось порошків, що переробляються в ПСМ, можна в широких межах регулювати, або виключаючи з складу шихт непластичні компоненти, або вводячи пластичні добавки.

Особливо складний характер носить вплив на процес агломерації температури. Є зведення, що подача на грануляцію гарячих порошків гальмує процес. Це пояснюють зниженням поверхневого натягнення води. В той же час нагрів матеріалів непластичних, гранульованих, як правило, з добавкою електролітів забезпечує їх пластификацию.

4.2 Класифікація процесів грануляції

Всі процеси грануляції можна класифікувати таким чином:

1. З рідкої фази диспергірованням на краплі з подальшою кристалізацією при обезводненні або охолоджуванні;

2. З твердої фази пресуванням з подальшим дробленням брикетів до гранул необхідного розміру;

3. З суміші рідкої і твердої фаз агломерацією порошків з подальшим обливанням агломератів і зміцненням зв'язків між частинками при видаленні рідкої фази;

4. З газоподібної фази конденсацією (десублімацією) з утворенням твердих гранул;

5. З суміші рідкої і газоподібної фаз із здійсненням хімічної реакції;

6. З суміші рідкої, твердої і газоподібної фаз із здійсненням хімічної реакції.

Утворення твердих частинок необхідного розміру при грануляції відбувається або одночасно, або поступово. Тому розрізняють процеси грануляції, що протікають без зміни розмірів частинок в часі, із зміною розміру частинок в часі і з утворенням нових частинок і зростанням наявних частинок. Залежно від вимог, що пред'являються до гранулометричного складу продукту, одержувані при грануляції дрібні частинки або повертають в процес (ретурний процес), або не повертають (безретурний процес).

Ефективність процесу грануляції залежить від механізму гранулоутворення, який визначається способом грануляції і його апаратурним оформленням. У зв'язку з цим методи грануляції доцільно класифікувати таким чином:

обливання (формування гранул, що досягається агломерацією або напластовуванням частинок);

диспергірувание рідини у вільний об'єм або нейтральне середовище (освіта і кристалізація крапель рідини при охолоджуванні в повітрі, маслі і т.п.);

прессование сухих порошків з отриманням брикетів, плиток і т.п., з подальшим їх дробленням на гранули необхідного розміру;

диспергірування рідини на поверхню частинок в зваженому стані (кристалізація тонких плівок на поверхні частинок);

чешуирование (охолоджування рідини на чужорідній поверхні);

формування або екструзія (продавлювання пастоподібної маси через отвори).

4.3. Грануляція на тарілчатих агрегатах

Широке вживання в промисловості одержали тарілчаті гранулятори, схема дії яких приведена на мал.10.2. Вони менше за розмірами, простіше, зручніше. В них унаслідок вільного скачування матеріалу розвиваються гравітаційні сили, що дозволяє одержувати гранули, більш однорідні за розмірами, підвищеною густиною і міцністю. Тарілчатий гранулятор - металевий диск з невисоким бортом, встановлений під кутом 45...55°. Гранули в ньому утворюються при зволоженні початкової сировини і одночасній обкатці на днищі гранулятора.

Мал.10.2. Схема руху гранул в тарілчатому грануляторі

Гранули, що утворюються, підіймаються на деяку висоту разом з тарілкою, що обертається, а потім скачуються вниз по поверхні шару мілкодисперсного порошку під кутом природного укосу. Одночасно матеріал зрошується водою, що подається через розпилюючу форсунку. Для непластичних матеріалів на хімічно активних зв'язках зволоження порошку може бути замінено локальною тепловою дією (мал.10.3). Рідинну форсунку замінює стаціонарне джерело теплоти (електронагрівач або газовий пальник). Велике значення має вибір місця зволоження гранульованого порошку.

Мал.10.3. Схема грануляції на тарілці з локальним нагрівом: А - зона підготовки до зародкоутворення; В - зона зародкоутворення; З - зона зростання гранул; D - зона обливання гранул; Е - зона вивантаження.

Основні конструктивні розміри гранулятора (діаметр і висота борту, кут нахилу), а також режим його роботи (коефіцієнт заповнення і швидкість обертання) визначають швидкість і число зіткнень гранул. Чим воно більше при допустимій швидкості скачування, тим щільніше і крупніше гранули. Розміри гранул залежать від довжини траєкторії руху гранули по поверхні порошкоподібного матеріалу. Подовження траєкторії руху, наприклад, при збільшенні діаметра тарілки, приводить до підвищення розмірів гранул.

Простіше регулювати розмір гранул, змінюючи швидкість їх скачування. З її збільшенням розмір гранул спочатку росте, а потім, коли вона перевищить допустиму для даного розміру гранул, відбувається їх подрібнення. У свою чергу, швидкість скачування на тарілчатому грануляторі зростає із зростанням частоти обертання і кута нахилу (мал.10.4). Кожному куту нахилу відповідає певний критичний розмір гранул, вище за яке вони існувати не можуть і розбиваються.

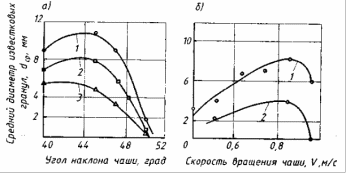

Мал.10.4. Залежність середнього діаметра вапняних гранул: а - від кута нахилу чаші; вогкість 1 - 9%, 2 - 10%, 3 - 11%; би - від швидкості обертання чаші: кут нахилу: 1 - 40°, 2 - 47°.
