Мал.1.8.Вибір кольору провідника.

Мал.1.9.Вибір елементів оформлення схеми.

2. Wire Color... — зміна кольору попередньо виділеного провідника (виділений провідник товщає). Більш простий спосіб виконання команди — подвійний щиглик мишею на провіднику, після чого в меню (мал. 1.8) вибирається один із шести пропонованих кольорів. Необхідність розцвічення особливо важлива для провідників, що з'єднують контрольні крапки (вузли) схеми з осцилографом або логічним аналізатором, — у цьому випадку колір провідника визначає колір осцилограми.

3. Preferences... (CTRL+E) — вибір елементів оформлення схеми відповідно до меню (див. мал. 1.9), у якому опції мають наступні призначення:

Show grid — показувати сітку для зручності малювання схеми (за замовчуванням ця опція виключена, інші включені); опція активна тільки при включеній опції Use grid — використовувати сітку;

Show labels — показувати позиційні позначення компонентів, наприклад, Cl, C2 для конденсаторів;

Show models — показувати найменування моделей компонентів, наприклад, типів транзисторів;

Show values — показувати номінали компонентів, наприклад, опору резисторів.

Слід зазначити, що в програмі EWB 3.0 у розглянутій команді можна було використовувати пароль. Наприклад, висновок на екран номінальних значень компонентів або їхніх типів можливий тільки при знанні пароля. А це дозволяло, у свою чергу, навмисно вводити сховані в такий спосіб несправності компонентів і відпрацьовувати учнями навички їхнього пошуку.

Мал.1.12. Вікно вибору режимів моделювання.

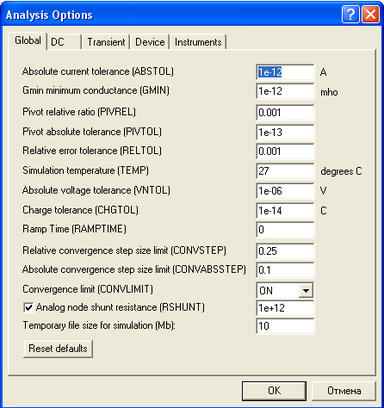

13. Analysis Options... (RL+Y) — вибір режимів моделювання в діалоговому вікні (див. мал. 1.12) з установкою наступних опцій:

Transient — розрахунок перехідних процесів після включення джерела живлення (результати представляються на екрані осцилографа в графічному виді);

Steady-state — розрахунок стаціонарного режиму схеми (режиму по постійному струмі);

Assume linear operation — при розрахунку прийняти лінеаризовану модель активних компонентів (Active Component Simulation);

Pause after each screen — пауза після заповнення екрана осцилографа (Oscilloscope Display);

Store results for all nodes — збереження (запам'ятовування) результатів моделювання для всіх контрольних крапок (вузлів) схеми;

Tolerance — завдання припустимої похибки моделювання (за замовчуванням 1%); чим менша похибка моделювання, тим більша витрати часу на моделювання;

Time domain points per cycle — вибір кількості відрахунків відображуваного на екрані осцилографа сигналу (за замовчуванням — 100 крапок на період, може бути збільшене у 100 разів). Зі збільшенням кількості відрахунків форма сигналу розраховується більш точно при одночасному уповільненні процесу моделювання; у деяких випадках занижене (установлене за замовчуванням) значення параметра може привести до істотних перекручувань результатів моделювання;

Bode Analysis points per cycle — вибір кількості розрахункових крапок для відображення результатів моделювання на екрані вимірника амплітудно-частотних і фазово-частотних характеристик; збільшення кількості крапок дозволяє зменшити похибку від дискретності установки візирної лінійки по осі X (осі частот).

Temporary file size for simulation [Mb] — розмір тимчасового файлу для збереження результатів моделювання (за замовчуванням 10 Мбайт), при необхідності може бути змінений.

Меню Circuit у п'ятої версії EWB помітно відрізняється від розглянутого. Відмінності полягають у наступному:

1. Виключено команди по пп. 1, 2 і 3, вони перенесені в меню Analysis і можуть виконуватися також натисканням кнопок , .

2. Уведено додаткові команди керування розташуванням графічного зображення компонентів: Flip Horizontal — дзеркальне відображення компонента по горизонталі і Flip Vertical — те ж, але по вертикалі. Команди Rotate, Flip Horizontal і Flip Vertical можуть бути виконані також натисканням кнопок _.

Введені доповнення дуже корисні, оскільки істотно розширюють можливості оформлення схем. Наприклад, у версіях 3.0 і 4.1 не вдавалося відповідним чином розташувати на схемі транзистори, конденсатори перемінної ємності й інші компоненти у відповідності зі стандартами. Як приклад на мал. 1.13 приведені результати застосування зазначених команд для перетворення графічного зображення конденсатора перемінної ємності: на мал. 1.13, а — зображення конденсатора у вихідному стані, на мал. 1.13, б — після застосування команди Rotate (поворот на 90 проти годинниковох стрілки), на мал. 1.13, у — після застосування команди Flip Horizontal (дзеркальне відображення по горизонталі) і на мал. 1.13, м — після застосування команди Flip Vertical (дзеркальне відображення по вертикалі).

а) б) в) г)

3. Команди по пп. 4, 5 і 6 об'єднані в команду Component Properties (властивості компонента). Команда виконується також після подвійного клацання по компоненту або натискання кнопки , При виконанні команди відкривається діалогове вікно (мал. 1.14) з декількох закладок. Зміст закладки Label відповідає команді по п. 4 за винятком рядка Reference ID: у ній вказується позиційне позначення компонента, використовуване надалі при виконанні команд меню Analysis. При виборі закладки Value задаються номінальний опір компонента (резистора), значення лінійного(ТС1), квадратичного (ТС2), температурних коефіцієнтів опору. З обліком цих параметрів дійсний опір резистора Rд визначається вираженням [2]:

R_Д =R(1+ТС1(Т-Т_n)+ТС2(Т-Т_n) ²)

де R — номінальний опір резистора; T_n= 27C — номінальна температура; Т — поточне значення температури резистора.

Мал.1.14. Діалогове вікно команди Component (закладка Fault).

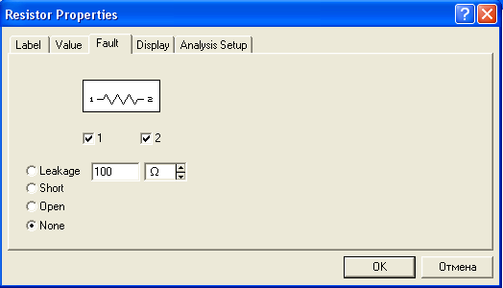

При виборі закладки Fault (мал. 1.14, а) приводяться умови моделювання по п. 9 і набір висновків компонента з опцією на кожен висновок, що дозволяє вибірково імітувати ту або іншу несправність. Наприклад, якщо потрібно імітувати порушення контакту висновку 1 резистора, то в цьому випадку включаються опції 1 і Open (відкрита — обривши). Уведення таких дефектів у схему дозволяє відпрацьовувати учнями навички пошуку і локалізації несправностей.

При виборі закладки Display задається характер висновку на екран позначень компонента; при виборі опції Use Schematic Options global setting використовуються установки, прийняті для всієї схеми, у протилежному випадку використовується індивідуальне настроювання висновку на екран позиційного позначення і номінального значення для кожного компонента.

Діалогове вікно при виборі закладки Analysis Setup дозволяє установити температуру для кожного компонента індивідуально або використовувати її номінальне значення, прийняте для всієї схеми (Use global temperature).

Для активних компонентів меню команди Component Properties містить меню Models, за допомогою якого вибирається тип бібліотечного компонента, редагуються його параметри, створюється нова бібліотека і виконуються інші команди по п. 6 (див. мал.1.6).

а)

б)

Мал.1.15. Вікно команди Schematic Options, закладки Fonts (а) з установкою типу шрифта і його атрибутів (б).

Уведено додаткові команди: масштабування схеми: збільшення Zoom In і зменшення Zoom Out із указівкою масштабу в діапазоні 50 — 200%. Такі команди можуть бути виконані також за допомогою мнемонічних засобів з її стандартним позначенням: .

5. Замість команди Preferences (п. 12) уведена команда Schematic Options, діалогове вікно якої (мал. 1.15) складається з ряду закладок. Закладки Grid у Show/Hide, у порівнянні з EWB 4.1, містять наступні додаткові опції:

Show Nodes — показувати нумерацію нод — усіх крапок з'єднання компонентів;

Autohide part bins — за замовчуванням не показувати склад бібліотеки компонентів використовуваної в даній схемі;

Keep parts bin positions — зберігати положення використовуваної бібліотеки компонентів на екрані при оформленні схеми. Звичайно вибір нової бібліотеки компонентів приводить до вимикання попередньої. Для збереження на екрані зразу декількох бібліотек їх необхідно рознести по екрані, при цьому їх положення при виборі нової бібліотеки залишиться незмінним.

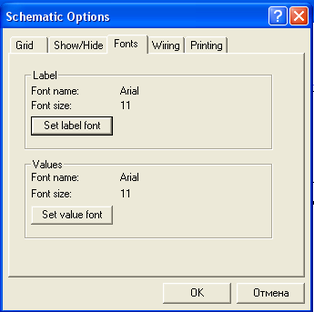

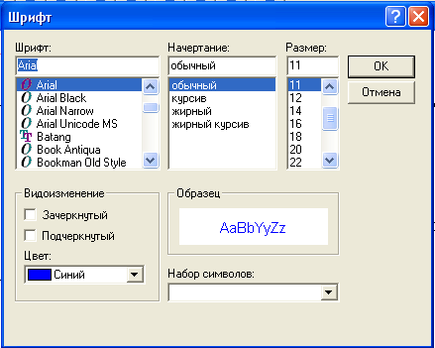

При виборі закладки Fonts (мал. 1.15, а) можна установити тип (Font name і розмір (Font size) шрифту роздільно для позначення компонента (кнопка Se label font) і номінального значення його параметра (кнопка Set value font). I якості приклада на мал. 1.15, б показане вікно установки типу і розміру шрифта позначення компонента. Помітимо, що для міток (і тільки) можна вибрати шрифти кирилиці Ма Суг і Mt Cyr (для EWB 5.0с).

Мал. 1.16. Вікно команди Schematic Options, закладка Wiring.

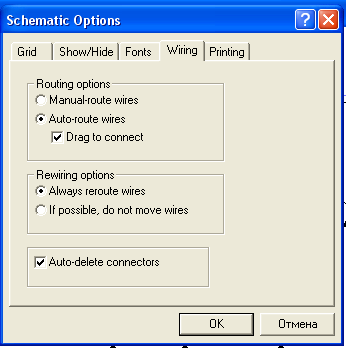

Вікно команди Schematic Options при виборі закладки Wiring (мал. 1.16) містить опції, зв'язані з прокладкою провідників на схемі й організацією їхніх взаємних з'єднань (Routing options), видаленням провідників (Rewiring options) і з'єднань (Auto-delete connectors — автоматичне видалення невикористовуваних з'єднань, наприклад, що дублюють один одного). При виборі закладки Printing можна установити масштаб виведеної на принтер інформації. Варто помітити, що в мережній версії EWB 5.0з передбачена (за аналогією з EWB 3.0) установка пароля і режиму "тільки для читання" (меню Cicuit/Restrictions..., закладка General), що обмежує доступ до інформації з введеного в схему несправностям, за схемою підсхеми, по використовуваним у схемі моделям компонентів і їхніх номінальних значень (наприклад, опорам резисторів) (закладка Componets) і можливостям вибіркового використання розглянутих нижче методів аналізу з меню Analysis (однойменна закладка у вікні меню Cicuit/Restrictions...).

2. Створення схем

У даній главі розглядається процес підготовки схем, склад бібліотек компонентів EWB 4.1 і 5.0 і їхні короткі характеристики.

2.1 Технологія підготовки схем

Перш ніж створювати креслення принципової схеми засобами програми ЕWB, необхідно на листі папера підготувати її ескіз зі зразковим розташуванням компонентів і з урахуванням можливості оформлення окремих фрагментів у виді підсхем. Доцільно також ознайомитися з бібліотекою готових схем програми для вибору аналога (прототипу) або використання наявних рішень у якості підсхем.

У загальному випадку процес створення схеми починається з розміщення на робочому полі EWB компонентів з бібліотек програми відповідно до підготовленого ескізу. Одинадцять розділів бібліотеки програми EBW 4.1 по черзі можуть бути викликані за допомогою меню Window або за допомогою іконок, розташованих під лінійкою контрольно-вимірювальних приладів (див. мал. 1.1). Каталог обраної бібліотеки розташовується у вертикальному вікні праворуч або ліворуч від робочого поля (встановлюється в будь-яке місце перетаскуванням стандартним способом — за шапку заголовка). Для відкриття каталогу потрібної бібліотеки необхідно підвести курсор миші до відповідної іконки і натиснути один раз її ліву кнопку, після чого сірий фон іконки міняється на жовтий. Необхідний для створення схеми значок (символ) компонента переноситься з каталогу на робоче поле програми рухом миші при натиснутій лівій кнопці, після чого кнопка відпускається (для фіксування символу) і виробляється подвійне клацання по значку компонента. У діалоговому вікні, що розкривається, установлюються необхідні параметри (опір резистора, тип транзистора і т.д.) і вибір підтверджується натисканням кнопки Accept або клавіші Enter. На цьому етапі необхідно передбачити місце для розміщення контрольних крапок і іконок контрольно-вимірювальних приладів.

Якщо в схемі використовуються компоненти однакового номіналу (наприклад, резистори з однаковим опором), то номінал такого компонента рекомендується задати безпосередньо в каталозі бібліотеки і потім переносити компоненти в потрібній кількості на робоче поле. Для зміни номіналу компонента необхідно два рази клацнути мишею по символі його графічного зображення й у послу, що розкривається, цього вікні внести зміни.

При розміщенні компонентів схеми на робочому полі програми EWB 5.0 можна скористатися динамічним меню, описаним наприкінці глави.

Характеристики
