Для обеспечения более глубокой очистки от свободных нефтеродуктов вода после нефтеловушек проходит сооружения дополнительного отстаивания. В качестве таких сооружений применяют пруды-отстойники (рис. 13).

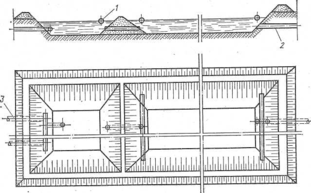

Рис. 13. Схема .двухсекционного пруда дополнительного отстаивания:

1 – нефтесборная труба; 2 – отводящая труба; 3 – подводящая труба.

Исходная вода из распределительной чаши по трубопроводу d=120 мм поступает в нижнюю часть водораспределительного устройства отстойника. Водораспределительное устройство состоит из центрального кольцевого подводящего и распределительного канала, образованного опорой и подводящей трубой, и водораспределительных лопаток.

Осветлённая вода отводится из отстойника через кольцевой зубчатый водослив в сборный кольцевой лоток, из которого очищенная вода по трубопроводу направляется в последующие сооружения. Всплывшие нефтепродукты удаляются радиальным скребком, подгоняющим их к поворотной нефтесборной трубе.

Осадок накапливается на дне отстойника и скребками сдвигается в иловый приямок, расположенный в центре отстойника. Осадок их приямка под гидростатическим напором направляется в иловый колодец по трубопровод с задвижкой, оборудованной электроприводом.

Физико-химическая очистка

После узла механической очистки концентрация нефтепродуктов в сточной воде снижается до 90 мг/л, что превышает величину, при которой эти стоки могут подаваться в сооружения биологической очистки. Для снижения концентрации нефтепродуктов в указанных стоках предусмотрена физико-химическая очистка – импеллерная флотация с флокулянтом Zetag-89.

Сточные воды насосами НПС подаются на сооружения МХО "ВЕМКО" в отделение решеток для удаления грубых механических примесей и предварительного сбора нефтепродукта.

Удаление механических примесей осуществляется при помощи ручных граблей в специальный поддон. По мере накопления уловленный мусор складируется в стационарные бункеры с их последующим вывозом в шламонакопитель. Чистка решеток производится периодически (но не реже 1 раза в 2 часа) в зависимости от количества поступающих загрязнений. При этом не допускается перепад уровня до и после решеток более 15 см.

Сбор нефтепродукта с поверхности лотка происходит через щелевое заборное устройство, после чего нефтепродукт при помощи центробежного насоса транспортируется по линии в емкости.

Далее стоки поступают в отделение гидроциклонов, где за счет центробежной силы и силы тяжести происходит удаление из стоков нефтепродукта и взвешенных веществ.

Удаление нефтепродукта осуществляется через большой и малый нефтесборные карманы периодически, в зависимости от степени его накопления. Для более качественного удаления нефтепродуктов (особенно тяжелых) необходимо уменьшить высоту перегородки нефтесборного кармана путем открытия-закрытия поворотной заслонки. Посредством включения в работу скребкового механизма (не реже 4-х раз в смену) происходит интенсификация удаления нефтепродукта.

Удаление взвешенных веществ производится из конусной части безнапорного гидроциклона при помощи гидроэлеватора (водоструйный насос). Донный осадок удаляется на напорные гидроциклоны и бункеры песка. Обезвоженный песок вывозится и складируется в шламонакопителе.

Стоки после безнапорных гидроциклонов поступают в сепараторы для последующего извлечения механических примесей и нефтепродукта.

Нефтепродукт собирается в верхней части сепаратора по мере накопления на поверхности, переливается в нефтесборный карман, и поступает в ёмкости с последующей откачкой в резервуарный парк.

Донный осадок скапливается в нижней (конусной) части сепаратора. Его удаление осуществляется в ёмкости под гидростатическим давлением с последующей откачкой насосами в 2-х секционный отстойник.

В лоток осветлённых стоков после сепаратора осуществляется подача флокулянта для более эффективного процесса флотации.

Принцип работы депуратора, предназначенного для извлечения из сточной воды механических примесей, нефтепродукта и их эмульсий, заключается в вовлечении загрязнений в пенный слой (импеллерная флотация). Данные загрязнения с образующимся пенным слоем (флотопена) поступают в пеносборные карманы. Для более эффективного удаления флотопены используют скребковые механизмы. Флотопена с пеносборных карманов поступает в ёмкости и насосами откачивается в 2-х секционный отстойник. Отстоявшаяся вода дренируется в "голову" сооружений МХО "Вемко". Сбор нефтепродукта с 2-х секционного отстойника осуществляется в тёплый период времени в резервуарный парк или на установку КХД для последующей переработки. Очищенные стоки после депураторов поступают на сооружения БХО.

Биохимическая очистка стоков – сооружения БХО

Участок БХО предназначен для биохимической очистки сточных вод, для распада и минерализации органических веществ, находящихся в коллоидном и растворённом состоянии.

Существуют три варианта работы I системы сооружений БХО: I вариант предусматривает работу сооружения в зимний период времени, II и III вариант в летнее-осенний период времени.

I Вариант

Рис. 14. Схема работы сооружений БХО в зимний период

Промышленные сточные воды II системы канализации, предварительно прошедшие механо-химическую очистку на участке "Вемко" поступают по трубопроводу в приёмную камеру II системы. Из приёмной камеры стоки поступают по лотку в двухсекционный смеситель. Смеситель представляет собой заглублённый прямоугольный резервуар, состоящий из трёх секций. Каждая секция разделена на три коридора. В каждый коридор по перфорированному трубопроводу подаётся воздух для усреднения и перемешивания стоков. Так же в смеситель подаются биогенные добавки для активного ила. Из смесителя по лотку сточные воды поступают в распределительный канал перед аэротенком.

Аэротенк – прямоугольный резервуар открытого типа, состоящий из трёх секций, каждая секция которого разбита на три коридора. Первый коридор является регенератором. Второй и третий – это рабочие зоны аэротенка. Конструкция аэротенка предусматривает возможность работы с 33%, 66% регенерацией активного ила, так и без неё.

Для жизнедеятельности микроорганизмов в аэротенк подаётся воздух из воздуходувной станции в количестве 16,7 м³/сек. по трубопроводу и распределяется по отдельным стоякам. Иловая смесь из каждой секции, переливаясь через водослив, поступает по трубопроводу в камеру гашения напора, а затем в распределительную чашу вторичных отстойников.

Вторичный отстойник – заглубленный открытый цилиндрически резервуар. Он служит для задержания активного ила, поступающего вместе с очищенной водой из аэротенка. Сбор осветлённой воды в отстойнике осуществляется через водосливы сборного кольцевого лотка, затем вода поступает в выпускной карман отстойника и далее в приёмную камеру II системы в отсек сбора очищенных стоков. Активный ил, осевший на дне отстойника под гидростатическим давлением непрерывно удаляется при помощи илососа в иловую камеру, которая оборудована щитовыми заборами. Из иловых камер активный ил поступает в приёмную камеру, откуда возвращается на повторное использование через колодцы в первые коридоры каждой секции аэротенка.

Очищенная вода из приёмной камеры подаётся на флотацию. Схемой предусмотрено введение воды и воздуха через эжекторы, которые установлены на перемычках между напорными и всасывающими трубопроводами. Насыщение стоков воздухом происходит при давлении 4,2 – 4,8 кгс/см² в сатураторе ёмкостью 100 м³. Насыщенная воздухом сточная вода поступает в центральную часть в распределительное устройство флотаторов. Из сатуратора насыщенная воздухом вода поступает на флотаторы. Флотатор служит для удаления окисленного активного ила из очищенных стоков. Выделившиеся из воды пузырьки воздуха всплывают вместе с налипшими частицами загрязнений на поверхность флотатора, в результате чего образуется пенообразный слой. Пена удаляется скребковым механизмом. Очищенная вода по водосборному кольцевому лотку флотатора самотёком переливается в приёмную камеру стоков. Из этой камеры вода подаётся на пруд-регулятор № 2, затем через перемычку поступает в пруд-регулятор № 1, где происходит дополнительный отстой очищенной воды. Из пруда-регулятора № 1 вода подаётся на подпитку в оборотную систему водоснабжения предприятия.

II Вариант

Рис. 15. Схемы работы сооружений БХО в летнее-осенний период

2.2 Контроль производства

Контроль за работой очистных сооружений состоит из аналитического контроля и контроля за работой систем и оборудования сооружений.

Для лабораторного аналитического контроля за работой очистных сооружений выделены отдельные помещения. Лаборантами проводятся химические и гидробиологические анализы воды и осадка. Лаборатория полностью укомплектована необходимым инвентарем, оборудованием, мебелью, лабораторными приборами, посудой и реактивами. Технологический контроль за биологической очисткой сточной воды позволяет своевременно предпринять меры по ликвидации негативного фактора и поддержанию необходимого качества очистки [18].

Таблица 3 Технологический контроль производства. Возможные неполадки и аварийные ситуации. Причины и способы устранения

Возможные производственные неполадки, аварийные ситуации	Предельно допустимые значения параметров, превышение (снижение) которых может привести к аварии	Причины возникновения производственных неполадок, аварийных ситуаций	Действия персонала по предупреждению и устранению производственных неполадок и аварийных ситуаций
1. Залповые или длительные сбросы органических и неорганических веществ, превышающих ПДК в сточных водах на сооружениях цеха	Межцеховые нормы	Поступление сточных вод, превышающих ПДК на очистные сооружения	Участок БХО Перевести аэротенки I и II систем на 66% регенерацию активного ила, увеличить расход подачи воздуха на аэротенки; Собрать технологическую схему для разбавления поступающих стоков на аэротенки очищенными стоками с прудов-регуляторов № 1,2.
2. Гидравлическая перегрузка очистных сооружений (работа в паводковый период)	Более 68000 м3/сут.	Поступление сточных вод на сооружения цеха выше максимального проектного количества	Участок БХО Перевести аэротенки I и II систем на 66% регенерацию активного ила, увеличить расход подачи воздуха на аэротенки; Собрать технологическую схему для разбавления поступающих стоков на аэротенки очищенными стоками с прудов-регуляторов № 1,2.

Таблица 4 Основные нарушения режима работы аэротенков и пути их устранения

Вид нарушения	Причины	Меры по устранению
1. Вспухание активного ила	Наличие большого количества углеводородов Недостаточное количество воздуха Низкое рН сточной воды в аэротенке	Уменьшить концентрацию загрязнений в сточной воде; если это невозможно, то: а) увеличить подачу воздуха; б) повысить реакцию сточной воды, поступающей в аэротенк, до рН=8,5-9,5 и увеличить степень регенерации активного ила
2. Нарушение окислительного процесса: активный ил оседает на дно аэротенка и загнивает	Перебой в подаче воздуха вследствие засорения фильтросов	Очистить пористые пластины (трубы)
3. Уменьшение количества ила в аэротенке и его окислительной мощности	Уменьшение в течение длительного времени количества поступающих стоков и концентрации загрязнений	Исключить из работы одну или несколько секций аэротенка
4. Ухудшение качества очищенной воды	Увеличение расхода сточных вод	Увеличить количество подаваемого в аэротенк воздуха или степень регенерации активного ила

2.3 Анализ эффективности работы очистных сооружений и возможные пути изменения технологического режима для улучшения качества очистки сточных вод

Комплекс очистных сооружений цеха № 17 Управления водоснабжения, канализации и очистки сточных вод ООО "ЛУКОЙЛ-Пермнефтеоргсинтез" предназначен для приема производственных и хозбытовых сточных вод с нефтеперерабатывающей площадки, их очистки и отвода сточных вод на городские биологические очистные сооружения и частичного возврата очищенных сточных вод для подпитки систем оборотного водоснабжения.

Таблица 5 Качество поступающих и очищенных стоков очистных сооружений цеха №17 УВК и ОСВ за 2007 год

Определяемые показатели, мг/л	Стоки, поступающие на очистные сооружения	Стоки после очистных сооружений	Нормативы сброса	Эфф-ность очистки, %	Сброс на ООО "Новогор-Прикамье"
ХПК	686,6	38,1		94,0	79,4
БПКполн	350,0	9,1	6,0	97,4	18,1
Нефтепродукты	589,0	1,0	0,3	99,8	2,6
Взв. вещества	132,0	13,1	7,95	89,4	40,3
Фенол	3,3	н/обн	0,001	100	0,018
Азот аммон.	17,4	0,39	0,65	98,1	3,0
Нитриты	-	0,25	0,074		0,69
Нитраты	-	24,4	10,2		16,6
Сульфаты	165,1	186,6	217,6		185,7
Сухой остаток	610,4	708,5	835,0		621,1

В настоящее время качество очищаемых стоков на очистных сооружениях цеха №17 УВК и ОСВ не отвечает требованиям, предъявляемым к ним на сбросе в поверхностный водоём, поэтому избыточное количество очищенных стоков после БХО в объёме 14 тыс. м³/сутки направляется на доочистку на городские биологические очистные сооружения (БОС) перед сбросом в р. Кама. Направление стоков на БОС обусловлено недостаточной степенью очистки и прежде всего по содержанию нефтепродуктов, взвешенных веществ и БПКполн.
