Mi - сумма моментов данного и всех последующих по направлению тока участков с тем же числом проводов в линии, что и на данном участке;
мi - сумма моментов, питаемых через данный участок линии с иным числом проводов, чем на данном участке.
- коэффициент приведения моментов [т.12-10, л.2].
U= 5,7% [т.12-6, л.2] зависит от коэффициента мощности, номинальной мощности и коэффициента и коэффициента загрузки трансформатора.
С - коэффициент, значение которого принимается 44 [т.12-9, л.2].
Выбор кабелей производится по расчётному току:
IДОП IРАСЧ.
По расчётному току выбираются защитные аппараты в соответствии с условиями:
IАВТ IР
IУСТ IР
Определим для примера сечение на головном участке линии:
Mn =
Принимаем стандартное сечение Fст = 50 мм2. По таблице 12-11 [2] определяем потери напряжения по моменту и выбранному сечению.
Uост = 5,7-0,2 = 5,5
расчёт для остальных участков осветительной сети ведётся аналогично. Результаты сводятся в таблицу 8.2.3
1
Lип
ИП
3
l12 2

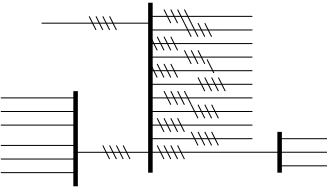

Рис.8.2.2 Схема осветительной сети
Таблица 8.2.3
Выбор сечения по потери напряжения.
№ уч-ка | Длина, м | НГ, кВт | М=РL | m=pl | Uост | Fстандмм2 | U |
Lип | 3 | 144.94 | 435 | 5.7 | 50 | 0.2 | |
l1 | 9 | 19.15 | 172.35 | 5.5 | 2.5 | ||
l2 | 9 | 19.15 | 172.35 | 5.5 | 2.5 | ||
l3 | 48 | 19.15 | 919.2 | 5.5 | 4 | ||
l4 | 48 | 19.15 | 919.2 | 5.5 | 4 | ||
l5 | 48 | 1.4 | 67.2 | 5.5 | 2.5 | ||
l6 | 78 | 1.1 | 85.8 | 5.5 | 2.5 | ||
l7 | 37 | 0.7 | 25.9 | 5.5 | 2.5 | ||
l8 | 45 | 1.79 | 50.55 | 5.5 | 2.5 | ||
l9 | 43.8 | 2.15 | 94.17 | 5.5 | 2.5 | ||
l10 | 52 | 3.58 | 186.16 | 5.5 | 2.5 | ||
l21 | 15.6 | 5.8 | 90.48 | 5.5 | 2.5 | 1 | |
l11 | 12.8 | 1.6 | 49 | 4.5 | 2.5 | ||
l19 | 3 | 2.01 | 2.01 | 4.5 | 2.5 | ||
l20 | 3 | 2.01 | 2.01 | 4.5 | 2.5 | ||
l12 | 117 | 50.22 | 5875.7 | 5.5 | 35 | 3.8 | |
l13 | 9 | 22.34 | 201.06 | 3.8 | 6 | ||
l14 | 9 | 22.34 | 201.06 | 3.8 | 6 | ||
l15 | 40.8 | 1.43 | 58.34 | 3.8 | 2.5 | ||
l16 | 36 | 1.25 | 45 | 3.8 | 2.5 | ||
l17 | 2 | 1.43 | 0.96 | 3.8 | 2.5 | ||
l18 | 4 | 1.43 | 0.96 | 3.8 | 2.5 |
Выбор сечения по расчётному току и окончательно принятое сечение приведены в таблице 8.2.4
Таблица 8.2.4
Выбор сечения по расчётному току.
№ уч-ка | НГ, кВт | Iр, А | Сечение По Iр | Сечение По потери U | Прин. сечение | Автом. [2] | Iрасч, А |
Lип | 144,94 | 408 | 185 | 50 | 185 | А3144 | 400 |
l1 | 19,15 | 59 | 16 | 2,5 | 16 | А3124 | 100 |
l2 | 19,15 | 59 | 16 | 2,5 | 16 | А3124 | 100 |
l3 | 19,15 | 59 | 16 | 4 | 16 | А3124 | 100 |
l4 | 19,15 | 59 | 16 | 4 | 16 | А3124 | 100 |
l5 | 1,4 | 2,17 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l6 | 1,1 | 1,7 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l7 | 0,7 | 1,1 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l8 | 1,79 | 2,8 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l9 | 2,15 | 2,15 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l10 | 3,58 | 3,58 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l21 | 5,8 | 8,9 | 2,5 | 2,5 | 2,5 | А3134 | 120 |
l11 | 1,6 | 2,5 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l19 | 2,01 | 6,2 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l20 | 2,01 | 6,2 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l12 | 50,22 | 146,53 | 70 | 35 | 70 | А3134 | 300 |
l13 | 22,34 | 69 | 25 | 6 | 25 | А3124 | 200 |
l14 | 22,34 | 69 | 25 | 6 | 25 | А3124 | 200 |
l15 | 1,43 | 2,2 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l16 | 1,25 | 1,93 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l17 | 1,43 | 2,2 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
l18 | 1,43 | 2,2 | 2,5 | 2,5 | 2,5 | А3124 | 50 |
