Текст из файла (страница 8)

,

.

С учётом рассчитанного центра электрических нагрузок и с целью обеспечения удобства обслуживания и экономии проводникового материала размещаем групповой щиток на стене в коридоре x=50 м; y=8 м.

Определяем требуемое количество групповых линий в групповом щитке, количество однофазных групп, шт:

, (1.48)

Для удобства управления освещением принимаем шесть групповых линий.

Выбираем на стр.40 [7] групповой щиток ПР11-3052-54У3 с двенадцатью однополюсными автоматическими выключателями типа ВА21-29-10000-20УХЛ3.

На плане здания намечаем трассы прокладки сетей, места установки выключателей, обозначаем, номера групп и приводим данные светильников.

1.7.10 Выбор марки проводов (кабелей) и способов прокладки сети

Осветительную электропроводку, как правило, следует выполнять проводами и кабелями с алюминиевыми жилами. С медными жилами ее выполняют только во взрывоопасных помещениях классов В-1 и В-la. Гибкие кабели с медной жилой и резиновой изоляцией марки КРПТ, КРПГ применяют для подключения переносных или передвижных источников оптического излучения.

При проектировании сельскохозяйственных объектов используют следующие способы прокладки электропроводок: на тросе; на лотках и в коробах; в пластмассовых и стальных трубах; металлических и гибких резинотехнических рукавах; в каналах строительных конструкций; проводом и кабелем по строительным основаниям и конструкциям.

При выборе того или иного способа прокладки электропроводки необходимо учитывать условия среды помещения, его строительные особенности, архитектурно-художественные экономические требования. Во всех помещениях - открытая проводка. По категории помещения и условиям окружающей среды из табл.1.6 выбираем кабель АВВГ. Составляем расчётную схему сети, на которой указываем номера расчетных точек, длины участков и присоединенные мощности.

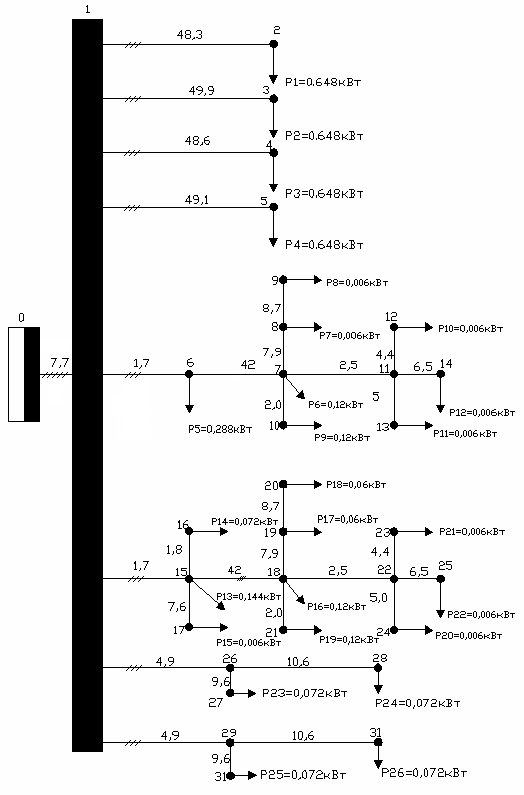

Рисунок 1.4 - Расчетная схема осветительной сети

1.7.11 Защита электрической сети от аварийных режимов

К аварийным режимам в осветительных сетях относят: токи короткого замыкания, неполнофазный режим работы (для трёхфазной линии), токи утечки. Для защиты от токов короткого замыкания служат автоматические выключатели ВА 21-29 с номинальным током I_p=16А.

1.7.12 Расчёт и проверка сечения проводников электрической сети

Принимаем допустимые потери напряжения ΔU = 2,0% и коэффициент спроса К_с = 0,85. Тогда расчётное значение сечения проводника на участке, мм²:

, (1.49)

где S - сечение проводов участка, мм²;

ΣМ- сумма моментов рассчитываемого и всех последующих участков с тем же числом проводов, что и у рассчитываемого, кВт·м;

ΣМ = ∑Р·l, (1.50)

Σα·m - сумма моментов всех ответвлений с числом проводов, отличающихся от числа проводов рассчитываемого участка, кВт·м;

α - коэффициент приведения моментов, зависящий от числа проводов рассчитываемого участка и в ответвлениях.

С - коэффициент зависящий от материала проводов, системы и напряжения сети,

ΔU - допустимая потеря напряжения,% от U_н;

l - длина участка, м.

Определяем сечение линии 0-1 по формуле (1.49):

.

Определяем сечение линии 0-1 по формуле:

=3,22мм .

Принимаем ближайшее большее стандартное сечение S_0-1=4,0 мм

Определяем расчётный ток на участке 0-1, А:

, (1.51)

где U_{л -} линейное напряжение сети, 380В;

cos - коэффициент мощности:

(1.52)

Проверяем принятое сечение на нагрев. Длительно допустимый ток для данного сечения I_доп= 28А стр.464 [9]:

I_доп ≥ I_{р, (}1.53)

28 А ≥ 7,32 А.

Определяем действительную потерю напряжения в линии 0-1,%:

(1.54)

.

Далее при расчетах групповых линий данное значение потери напряжения будем вычитать из заданного значения 2,5%.

По расчётному току выбираем ток уставки электромагнитного расцепителя автоматического выключателя, А:

I_у ≥ I_р, (1.55)

I_у = 10А > 7,32 А.

Проверяем выбранное сечение на соответствие вставке защитного аппарата:

I_доп ≥ β·I_у, (1.56)

где β - коэффициент, учитывающий нормированное соотношение между длительно допустимым током проводников и током уставки защитного аппарата β = 1.

28А > 1 · 4,79= 9,3 А.

Используя формулы расчета потерь напряжения и выбора сечения провода, а также проверку его для участка 0-1 аналогично произведем расчет групповых линий, данные расчета снесем в табл.9. Однако следует помнить, что при расчете потерь напряжения в групповых линиях следует учитывать потерю на участке 0-1.

Таблица 1.10 Результаты расчета и проверки сечения линий освещения

Группа, участок	Siуч., мм2	Ip, А	Iдоп., А	∆U,%	Iу, А
1	2	3	4	5	6
Участок 0-1	4,0	7,32	28	1,02	10
Группа N1					6,3
1-2	2,5	3,2	19	1,057
Группа N2					6,3
1-3	2,5	3,2	19	1,092
Группа N3					6,3
1-4	2,5	3,2	19	1,063
Группа N4					6,3
1-5	2,5	3,2	19	1,074
Группа N5					6,3
1-6	2,5	3,88	19	0,2
6-7	2,5	2,45	19	0,474
7-8	2,5	0,54	19	0,076
8-9	2,5	0,27	19	0,027
7-10	2,5	0,45	19	0,012
7-11	2,5	0,82	19	0,073
11-12	2,5	0,27	19	0,014
11-13	2,5	0,27	19	0,016
11-14	2,5	0,27	19	0,02
Группа N6					6,3
1-15	2,5	3,71	19	0,24
15-16	2,5	2,45	19	0,474
16-17	2,5	0,54	19	0,076
17-18	2,5	0,27	19	0,027
18-19	2,5	0,45	19	0,012
19-20	2,5	0,82	19	0,073
21-22	2,5	0,27	19	0,014
22-23	2,5	0,27	19	0,016
22-24	2,5	0,27	19	0,02
22-25	2,5	2,45	19	0,474
Группа N7					6,3
1-26	2,5	0,65	19	0,112
26-27	2,5	0,33	19	0,036
26-28	2,5	0,33	19	0,038
1-29	2,5	0,65	19	0,112
29-30	2,5	0,33	19	0,036
29-31	2,5	0,33	19	0,038

Исходя из условия использования системы заземления TN-C-S, для подключения осветительного щитка, используем трехфазную пятипроводную линию, а для подключения светильников однофазную трехпроводную, выполненные соответственно кабелем АВВГ5×4,0 и АВВГ3×2,5.

1.8 Проектирование внешнего электроснабжения

1.8.1 Выбор типа, числа, мощности и местоположения

трансформаторных подстанций

Определим нагрузки на вводах к потребителям.

Таблица 1.11 Нагрузки отдельных потребителей и их координаты

Номер потре- бителей	Наименование потребителей	Расчетная мощность, кВт		Координаты Нагрузок, м		Коэффициенты мощности
		Рд	Рв	X	Y	cosφд	cosφв
1	Блок репродукции поросят	25	25	20	16,5	0,92	0,96
1а	Блок репродукции отъемышей	35	35	6,5	16,5	0,8	0,85
1б	Свинарник-маточник на 100 маток	25	28	14	16,5	0,92	0,96
2	Блок откорма свиней	48,5	48,5	31,5	16,5	0,8	0,85
2а	Блок откорма свиней	48,5	48,5	38	16,5	0,8	0,85
3	Кормоцех	55	25	26	14,5	0,8	0,8
4	Корнеплодохранилище	3	2	25,5	11,5	0,75	0,8
5	Ветсанпропускник	2	2	9,5	1	0,85	0,9
6	Автомобильные весы	2	3	18	4	0,8	0,9
7	Погрузочно-разгрузочная рампа	0	2	46	9	0	1
8а	Амбулатория	2	3	45	24	0,85	0,9
8б	Стационар на 8 станков	2	3	45	22	0,8	0,85
8в	Склад дезсредств	0	1	45	30	0	1
9	Изолятор	2	2	45	27	0,92	0,96
14	Котельная	28	30	33	3	0,92	0,96

Делим все потребители по соизмеримой мощности на группы и определим расчетную нагрузку, кВт, каждой группы по формуле:
