Устройство выравнивания электрических потенциалов выполняют согласно РД РБ 02150.007-99. Все металлоконструкции, к которым могут прикоснуться животные должны быть электрически соединены между собой, со строительными железобетонными конструкциями и с нулевым защитным проводом электрической сети. Элементы УВЭП изготавливаются из оцинкованной, либо не оцинкованной стали диаметром соответственно 6 - 8 мм и прокладываются в бетонном полу под обеими ногами животных. Проводники УВЭП могут быть смещены в сторону нулевого потенциала на расстояние до 1 м и в противоположную сторону на расстояние до 0,5 м. Для исключения электропатологии животных, напряжение прикосновения в нормальном эксплуатационном режиме не должно превышать 0,5 В.

После строительства объекта необходимо экспериментально проверить соответствие возможных наибольших напряжений прикосновения и шага допустимым значениям.

Для лучшего выравнивания потенциалов необходимо все металлические конструкции, имеющие соединения с землей, соединять путем сварки.

УВЭП подлежит обязательному присоединению к защитному нулевому проводу сети не менее чем в двух разных точках. Соединение продольных и поперечных проводников УВЭП следует выполнять только методом сварки, покрывая, сварочные швы антикоррозийным лаком.

Предпусковой контроль эффективности выравнивания потенциала осуществляется в два этапа: при выполнении пусконаладочных работ и после месяца эксплуатации помещения. Схема измерения напряжения прикосновения представлена на рис.3.1 Контроль осуществляется путем измерений распределения напряжений прикосновения и шага. Максимальное значение этих напряжений не должно превышать 0,5 В как было сказано выше в нормальных режимах и 12 В - в аварийных.

При контроле на первом этапе при плохом выравнивании потенциалов эксплуатация помещения запрещается до тех пор, пока не будут выполнены мероприятия по обеспечению надлежащего выравнивания потенциалов. Если окажется, что после месяца эксплуатации в помещении напряжение прикосновения и шага превысит допустимые значения, следует проложить дополнительно выравнивающие элементы или забить стержни и довести напряжение до допустимых значений. Результаты измерения напряжений прикосновения и шага, осмотров оформляются актами.

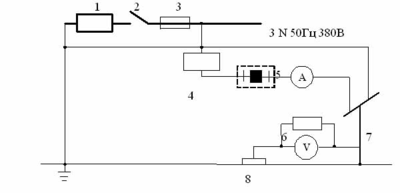

Рисунок 3.1 Схема измерения напряжения прикосновения при замыкании на корпус в сети 0,38 кВ с глухозаземленной нейтралью и использованием короткозамыкателя. 1 - трансформатор 10/0,38; 2 - трехполюсный выключатель; 3 - предохранители; 4 - силовой распределительный щит; 5 - короткозамыкатель; 6 - резистор, имитирующий сопротивление тела животного; 7 - занулённая металлоконструкция; 8 - измерительная пластина.

На ферме кроме зануления и устройства выравнивания электрических пот енциалов также используется также устройство защитного отключения (УЗО).

Вводно-распределительных устройств (ВРУ), распределительных щитов (РЩ), устанавливаемых в сельскохозяйственных и других общественных зданиях комплектуются устройствами защитного отключения.

Применение УЗО целесообразно и оправдано по социальным и экономическим причинам в электроустановках всех возможных видов и самого различного назначения.

Устройства защитного отключения, реагирующие на дифференциальный ток, наряду с устройствами защиты от сверхтока, относятся к дополнительным видам защиты человека от поражения при косвенном прикосновении, обеспечиваемой путем автоматического отключения питания. Защита от сверхтока (при применении защитного зануления) обеспечивает защиту человека при косвенном прикосновении - путем отключения автоматическими выключателями или предохранителями поврежденного участка цепи при коротком замыкании на корпус.

При малых токах замыкания, снижении уровня изоляции, а также при обрыве нулевого защитного проводника зануление недостаточно эффективно, поэтому в этих случаях УЗО является единственным средством защиты человека от поражения электрическим током.

В основе действия защитного отключения, как электрозащитного средства, лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам электроустановки, находящимся под напряжением. Из всех известных электрозащитных средств УЗО является единственным, обеспечивающим защиту человека от поражения электрическим током при прямом прикосновении к одной из токоведущих частей.

Другим, не менее важным свойством УЗО является его способность осуществлять защиту от возгораний и пожаров, возникающих на объектах вследствие возможных повреждений изоляции, неисправностей электропроводки и электрооборудования.

УЗО встраивают в розеточные блоки или вилки, через которые подключаются электроинструмент или бытовые электроприборы, эксплуатируемые в особо опасных - влажных, пыльных, с проводящими полами и т.п. помещениях. Основные функциональные блоки УЗО представлены на рис.3.2

Рисунок 3.2 Структура УЗО

1 - дифференциальный трансформатор тока; 2 - пусковой орган (пороговый элемент); 3 - исполнительный механизм; 4 - цепь тестирования.

В нормальном режиме, при отсутствии дифференциального тока - тока утечки, в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока 1 протекает рабочий ток нагрузки. Проводники, проходящие сквозь окно магнитопровода, образуют встречно включенные первичные обмотки дифференциального трансформатора тока. Если обозначить ток, протекающий по направлению к нагрузке, как I₁, а от нагрузки как I₂, то можно записать равенство: I₁ = I₂. Равные токи во встречно включённых обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно встречно направленные магнитные потоки Ф₁ и Ф₂. Результирующий магнитный поток равен нулю, ток во вторичной обмотке дифференциального трансформатора также равен нулю. Пусковой орган 2 находится в этом случае в состоянии покоя.

При прикосновении человека к открытым токопроводящим частям или к корпусу электроприёмника, на который произошел пробой изоляции, по фазному проводнику через УЗО кроме тока нагрузки I₁ протекает дополнительный ток - ток утечки (I_), являющийся для трансформатора тока дифференциальным (разностным).

Неравенство токов в первичных обмотках (I₁ + I_ в фазном проводнике) и (I₂, равный I₁, в нейтральном проводнике) вызывает неравенство магнитных потоков и, как следствие, возникновение во вторичной обмотке трансформированного дифференциального тока. Если этот ток превышает значение уставки порогового элемента пускового органа 2, последний срабатывает и воздействует на исполнительный механизм 3.

Исполнительный механизм, обычно состоящий из пружинного привода, спускового механизма и группы силовых контактов, размыкает электрическую цепь. В результате защищаемая УЗО электроустановка обесточивается.

Для осуществления периодического контроля исправности (работоспособности) УЗО предусмотрена цепь тестирования 4. При нажатии кнопки "Тест" искусственно создается отключающий дифференциальный ток. Срабатывание УЗО означает, что оно в целом исправно.

3.3 Расчет эффективности зануления

Для эффективности работы зануления необходимо соблюдение условия:

(3.2)

где I_{к. з} - ток однофазного короткого замыкания, А;

I_{э. р} - ток электромагнитного расцепителя автоматического выключателя, табл.5.3 [1], А;

К - кратность тока короткого замыкания относительно уставки аппарата защиты, п.1.7 79 [17].

Произведем расчет эффективности зануления тепловентилятора ТВ. Установка защищается от перегрузки и тока короткого замыкания автоматическим выключателем АЕ2036 на номинальный ток 25А, с током теплового расцепителя 20 А и коэффициентом кратности тока электромагнитного расцепителя К_i=7 (табл.5.3 [1]). Для расчета приведем расчетную схему на рис.2.3

Рисунок 2.3 Расчетная схема

Определим величину тока короткого замыкания, А:

(3.3)

где z_тр - сопротивление фазы трансформатора току однофазного к. з., Ом;

z_{ф. о} - полное сопротивление петли проводов фазный-нулевой, Ом.

(3.4)

где R_ф - активное сопротивление фазного проводника току однофазного к. з., Ом;

R_н - активное сопротивление нулевого проводника току однофазного к. з., Ом;

x_ф - удельное реактивное сопротивление фазного проводника току однофазного к. з., прил.15 [9], Ом/м;

x_н - удельное реактивное сопротивление нулевого проводника току однофазного к. з., прил.15 [9], Ом/м.

Поскольку сечение всех жил кабеля одинаково, то R_ф=R_н.

(3.5)

где ρ - удельное сопротивление проводника, Ом мм²/км;

l - длина проводника, км;

S - сечение проводника, мм².

Проверка показывает, что зануление в данном случае эффективно.

3.4 Безопасность жизнедеятельности в чрезвычайных экологически неблагоприятных ситуациях

3.4.1 Пожарная безопасность

Большинство современных предприятий характеризуются повышенной пожарной опасностью, так как на них используется значительное количество легковоспламеняющихся и горючих жидкостей, сжиженных горючих газов, твердых горючих материалов, разветвленная сеть трубопроводов, большая оснащенность производства электроустановками и т.д.

Пожарная безопасность определяется как состояние объекта, при котором исключается возможность пожара, а в случае его возникновения предотвращается воздействие на людей опасных факторов пожара и обеспечивается защита материальных ценностей.

Пожарная безопасность обеспечивается комплексом мероприятий, предотвращающих возникновение пожара и системой пожарной защиты, обеспечивающей успешную борьбу с возникшим пожаром или взрывом.

Производство объекта проектирования по пожароопасности относится к категории "Д" так как оно не относится к категориям А, Б, В или Г. К категории "Д" относятся производства, в которых обращаются только негорючие вещества в практически холодном состоянии.

Для тушения загораний и пожаров на ферме используются такие первичные средства защиты как лопаты, ящики с песком, топоры, ломы, ведра, огнетушители. Огнетушители по виду огнетушащего вещества бывают пенные, химически-пенные, воздушно-пенные, жидкостные, газовые, порошковые. Из ручных химических пенных огнетушителей на животноводческих фермах широко используется огнетушитель типа ОХП-10. Также для тушения возгораний в электроустановках используются углекислотные и углекислотно-бромэтиловые огнетушители (ОУ-2, ОУ-5, ОУБ-3А, ОУБ-7А).

3.4.2 Влияние производства на окружающую среду

Опыт работы на животноводческих фермах и комплексах показывает, что интенсификация животноводства часто не сопровождается улучшением гигиенических и ветеринарно-санитарных условий в животноводческих помещениях, оказывает отрицательное воздействие на здоровье животных, интенсивно загрязняет окружающую среду. Большая концентрация и частые перегруппировки животных на ограниченной площади, интенсивное, но не всегда сбалансированное кормление, действие различных неблагоприятных факторов снижают их естественную резистентность.

Основными источниками загрязнения почвы и водоёмов от животноводческих предприятий являются навоз, моча, техническая вода и дезинфицирующие средства, используемые во время ветеринарно-санитарных мероприятий.

Снизить загрязняющее влияние животноводческих комплексов на прилегающую территорию можно в результате правильного проектирования технологии производства и застройки ферм. Для этого необходимо:

предусматривать профилактические перерывы с целью постоянного поддержания высокой санитарной культуры;

практиковать проведение общих ветеринарно-санитарных мероприятий, способствующих снижению количества микрофлоры в помещениях и предупреждению их разноса;
