L_в=1,6·Н_р, (1.31)

L_в = 1,6·2,8=4,48 м.

Расстояние от стены до ряда и до крайнего светильника в ряду, м:

l_а= (0,3...0,5) L_в, (1.32)

l_a=l_в = 0,3.4,48=1,34 м.

Число рядов принимаем равное N₂=1. Так ряд располагается в проходе.

Аналогично размещаем светильники в других помещениях, и результаты заносим в табл.1.7

Таблица 1.7 Параметры размещения светильников в помещениях

№ по плану и наименование помещения		НР, м		Количество, шт.			Расстояние, м				Способ крепления светильников
				N2		N1	LA		LB	lA		lВ
1. Помещение для откорма свиней	2,8		1		-	-		-	1,34	4	На тросу
2. Электрощитовая	1,3		1		-	-		-	0,6	1,5	На крюках
3. Помещение для контрольного взвешивания свиней	2		2		-	-		-	0,6	1,01	На крюках
4. Инвентарная	2,8		1		1	-		-	1,5	1,25	На крюках
5. Помещение для приводов транспортеров	2		2		1	-		3,3	1,6	1,35	На крюках
6. Тамбур	2,8		1		1	-		-	1,5	1,5	На крюках
7. Коридор	2,8		4		1	-		4,3	1,5	1,5	На крюках
8. Венткамера	2		2		1	-		3,3	1,6	1,35	На крюках
9. Освещение входов	2,8		1		1	-		-	-	-	На крюках
10. Освещение лестничной площадки	2,5		1		1	-		-	-	-	На крюках

Произведем расчет мощности ламп в помещении для откорма свиней методом удельной мощности. Метод применяют при приближенном расчете осветительных установок помещений.

По табл.2.20 [3] определяем табличное значение удельной мощности:

.

По табл.2.17 [3] в зависимости от материала и окраски рабочих поверхностей определяем коэффициент отражения рабочих поверхностей:

потолка ; стен ;

рабочей поверхности .

Определяем расчетное значение удельной мощности, для чего вычисляем значения поправочных коэффициентов:

коэффициент приведения коэффициента запаса к табличному значению:

, (1.33)

где К_з^{реал -} реальное значение коэффициента запаса осветительной установки, табл.2.9 [3];

К_з^{табл -} табличное значение коэффициента запаса осветительной установки, табл.2.20 [3];

.

коэффициент приведения коэффициентов отражения к табличном значениям:

(1.34)

где S_п - площадь потолка, м²; S_с - площадь стен, м²; S_р - площадь рабочей поверхности, м².

коэффициент приведения напряжения питания к табличному значению, принимаем К₄ = 1, так как U_н = 220В.

Определяем число светильников в помещении, шт:

(1.35)

Принимаем число светильников в помещении N₁ = 10 светильников.

Произведем проверку рассчитанного количества и марки ламп точечным методом. На плане помещения помечаем контрольную точку - точку с минимальной освещённостью. Затем вычисляем значения условной освещённости в контрольной точке.

Разделим предварительно помещение №1 на 2-е равные части, так как ряд светильников расположен над проходом. Выполняем светотехнический расчёт точечным методом.

По табл.1.6 определяем Е_н=50 лк, коэффициент запаса К_з=1,3. Расчётная высота установки светильников Н_р=2,8 м (табл.1.7).

Размещаем ряд светильников на плане помещения в соответствии с исходными данными и намечаем контрольную точку, которая расположена у стены на расстоянии от начала ряда 2,8 м и 4 м от самого ряда, т.е. L₁=2,8 м и P₁ = 4м. Освещенность в этой точке должна быть не менее 25% от номинальной, т.е.12,5 лк (стр.85 [3]).

Определяем приведённые размеры:

(1.36)

(1.37)

(1.38)

(1.39)

По линейным изолюксам для светильников с ЛЛ и КСС типа Д рис.2.13 [3] определяем е₁=40 лк; e₂=61 лк. Суммарная освещенность в контрольной точке, лк:

∑е_а = е₁ + е₂, (1.40), ∑е_а= 40 + 61=101 лк.

Определяем расчётное значение линейной плотности светового потока, лм:

(1.41),

где Е_н - нормированное значение освещённости рабочей поверхности табл.2.5 [3], лк;

К_з - коэффициент запаса табл.2.9 [3];

µ - коэффициент добавочной освещённости, учитывающий воздействие "удалённых" светильников и отражённых световых потоков на освещаемую поверхность (принимаем равным 1,1…1,2);

В=8 м

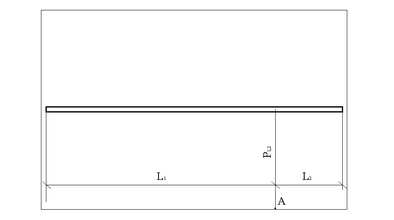

Рисунок 1.3 - План помещения №1

По табл.1.7 [3] поток лампы будет равен 3050 лм.

Количество светильников в светящемся ряду длиной, м:

(1.42)

(1.43)

где n_с - число ламп в светильнике, шт.;

L_р - длина светящегося ряда, м.

Принимаем N₁ = 10.

Расстояние между светильниками в ряду, предварительно определив длину светильника по табл.1.7 [3] l_с = 1,348 м:

(1.44)

Результаты расчёта сводим в табл.1.8

Таблица 1.8 Светотехническая ведомость

№ п/п	Наименование помещения	Габариты (длинахширинах высота)	Класс по условиям окружающей среды	Коэффициенты отражения (ρп, ρс, ρр),%	Система освещения		Нормы освещенности, лк		Поверхность нормирования освещенности		Светильники			Лампы (тип, мощность, Вт)	Установленная мощность, Вт	Примечание
											Тип	Число
1	Помещение для откорма свиней	(42×8×3)	сырое	30,10,10		Общая равномерная во всех помещениях		50		Г-0		ЛСП18-2×36	4×9	ЛБ-36	2592	Состоит из 4-х частей
2	Электрощитовая	(3×2,5×3)	сухое	30,10,10				150		В-1,5		ЛСП18-2×36	1	ЛБ-36	72
3	Помещение для контрольного взвешивания свиней	(6×2,5×3)	сырое	30,10,10				150		Г-0,8		ЛСП18-2×36	2	ЛБ-36	144
4	Инвентарная	(3×2,5×3)	сухое	30,10,10				50		Г-0		НСП02	1	Б220-230-40	40
5	Помещение для приводов транспортеров	(6×3,2×3)	влажное	30,10,10				30		Г-0,8		НСП02	2×2	Б220-230-60	240	Два помещения
6	Тамбур	(3×3×3)	сухое	30,10,10				20		Г-0		ПСХ	4×1	Б220-230-60	240	Четыре помещения
7	Коридор	(16×3×3)	сухое	30,10,10				75		Г-0		ЛСП18-2×36	4	ЛБ-36	288
8	Венткамера	(6×3,2×2)	сухое	30,10,10				30		В-0,8		НСП02	2×2	Б220-230-60	240	Два помещения
9	Освещение входов	-	нар. уст.	-				20		Г-0		НСП02	4	Б220-230-60	240
10	Освещение лестничной площадки	-	нар. уст.	-				20		Г-0		ПСХ	2	Б220-230-60	120
11	Дежурное освещение	-	-	-		-		-		-		ЛСП18-2×36	4	ЛБ-36	288
														ИТОГО	4504

1.7.8 Выбор напряжения и схемы питания электрической сети

В общем случае выбор напряжения электрической сети осветительной установки определяется степенью опасности поражения людей и животных электрическим током в рассматриваемом помещении.
