Транспортеры удаляют навоз из помещения в навозонакопители.

1.3.1 Характеристика и параметры технологического оборудования

В свинарнике-откормочнике для осуществления производственного процесса применяем следующее оборудование:

мобильный кормораздатчик КС-1,5;

транспортер навозоуборочный ТС-1;

отопительно-вентиляционная система "Климат-45М".

Кормораздатчик-смеситель КС-1,5 предназначен для смешивания и раздачи влажных (60. .80%) кормовых смесей всем возрастным группам свиней на репродукторных и откормочных фермах. Раздатчик перемещается по рельсовому пути, проложенному вдоль кормушек. Может раздавать корм в кормушки расположенные по одну или обе стороны от раздатчика, приготавливать и раздавать полужидкие и сухие корма.

Основные узлы: бункер, шнековая и лопастная мешалка, выгрузные шнеки, дозирующие устройства, ходовая тележка, приводы, распределительная коробка, площадка для оператора, электрооборудование.

Навозоуборочный транспортер ТС-1 со скрепером типа “Каретка” применяется для удаления навоза из-под решетчатых полов в свиноводческих помещениях. Они выпускаются двух модификаций - продольные и поперечные. Продольные - для удаления навоза из-под решетчатых полов внутри помещений. Поперечные - для транспортировки навоза в поперечном канале от животноводческих помещений до навозосборников и навозохранилищ.

Для регулирования микроклимата внутри помещения применяется отопительно-вентиляционная система. В состав отопительно-вентиляционной системы входит вентиляционное оборудование "Климат-45М". В данной системе применяются вентиляторы с возможностью регулирования подачи воздуха за счет изменения частоты вращения вала электродвигателя. В них используются низконапорные вентиляторы серии ВО. Электродвигатели вентиляторов химо- и влагостойки, допускают проведение дезинфекций, малошумные, обладают низкой вибрацией.

Вентиляторы ВЦ4-70 предназначены для притока воздуха в помещение. Состоит из рабочего колеса, каркаса, всасывающего и нагнетательного патрубков, электропривода.

Технические данные технологического оборудования:

Кормораздатчик-смеситель КС-1,5

подача при раздаче корма с полностью 30

открытыми заслонками, т/ч

частота вращения подающего 14

механизма, об/мин

частота вращения шнековой мешалки, об/мин 80

частота вращения раздающих шнеков, об/мин 220

скорость передвижения, м/с 0,36

длинна раздатчика, мм 2700

ширина, мм 1800

высота, мм 1970

масса, кг 930

Транспортер скребковый ТС-1

продольный поперечный

подача, т/ч 10 10

длина транспортирования, м 2/90 225

количество рабочих органов, шт. 8 10

высота рабочего органа, мм 390 390

масса рабочего органа, кг 45 45

ширина захвата, мм 660 660

глубина навозных каналов, мм 800 1500

масса, кг 1450 3120

Отопительно-вентиляционная система

Вытяжные вентиляторы

комплект "Климат-45М"

марка вентилятора ВО-4

производительность вентилятора, м³/ч 3300

количество вентиляторов 24

частота вращения электродвигателя

вентилятора, об/мин

номинальная 950

минимальная 480

мощность электродвигателя, кВт 0,37

диаметр рабочего колеса, м 0,4

масса вентилятора, кг 16

Приточные вентиляторы

марка вентилятора ВЦ4-70

установленная мощность, кВт 2,2

воздухопроизводительность, м³/ч 11500

полное давление создаваемое 500

вентилятором, Па

частота вращения об/мин. 950

габаритные размеры, мм

длина 920

ширина 895

высота 1102

масса, кг 186,3

1.4 Расчет и выбор силового электрооборудования

1.4.1 Характеристика мест размещения электроустановок

Установки вытяжной вентиляции расположены в нишах железобетонных плит, из которых выполнены перекрытия, приточные вентиляторы на площадках, расположенных в торцах здания, на уровне двух метров. Электроприводы навозоуборочных транспортеров располагаются в отдельных помещениях.

Установки раздачи корма размещены в проходах, на рельсах закрепленных на железобетонном полу.

1.4.2 Расчет основных параметров электроприводов

Произведём расчёт электродвигателя, для привода канатно-скреперного транспортера ТС-1.

Определим максимально возможную нагрузку в начале уборки, затем по условиям пуска определим достаточный пусковой момент и мощность электродвигателя.

Определим сопротивление движению рабочей ветви, Н;

(1.1)

где G_H - масса порции навоза, G_H =495 кг [14];

G_С - масса скрепера, G_c=45 кг;

W_С - приведенный коэффициент сопротивления перемещению навоза и скрепера; W_c=1,8, стр.423 [14];

g - ускорение свободного падения, g=9,81 м/с²;

L - длина цепи, L=180 м;

f_Н - коэффициент трения каната по настилу, f_Н=0,5; стр.424 [14];

q - масса одного метра каната, q=0,4 кг; стр.423 [14].

Усилие, затрачиваемое на преодоление сопротивления перемещения холостой ветви, Н:

(1.2)

Сопротивление на преодоление инерции, Н:

(1.3)

где v_cp - средняя скорость, 0,25м/с стр.424 [14];

t - время разгона, с.

Натяжение набегающей ветви каната, Н

(1.4)

Общее сопротивление движению скреперной установки, Н:

(1.5)

Определим требуемую мощность двигателя, кВт:

(1.6)

где ŋ_н - коэффициент полезного действия передачи, ŋ_н =0,97;

Выбираем электродвигатель марки АИР100S4, IР - 64, с номинальной мощностью Р_н=3 кВт.

При выборе конструктивного исполнения электрооборудования, прежде всего необходимо учитывать условия его эксплуатации, под которыми следует понимать воздействие климатических факторов, состав окружающей среды, в частности содержание коррозионно-активных элементов, взрыво - и пожароопасных смесей и т.д.

Так как электрооборудование устанавливается для макроклиматического района с умеренным и холодным климатом в помещении с искусственно регулируемыми климатическими условиями, то климатическое исполнение будет УХЛ5. В помещении свинарника-откормочника необходимо устанавливать оборудование со степенью защиты оболочки IP54, так как эта защита удовлетворяет нормальным эксплуатационным характеристикам помещения [27].

Все данные по электродвигателям заносим в табл.1.1

Таблица 1.1 Основные параметры электродвигателей

Механизм или технологическая операция	Показатели
	Тип электродвигателя	Климат. исполнен	Степень защиты	Рн, кВт	Iн, А	сosφ, о. е.	КПД η,%	Кi	Iп, А
Кормораздатчик КС-1,5 двигатель раздачи двигатель мешалки привод перемещения	АИР71А4 АИР112М4 АИР71А4	УХЛ5 УХЛ5 УХЛ5	IP54 IP54 IP54	0,55 5,5 0,55	1,7 11,4 1,7	0,7 0,86 0,7	70,5 85,5 70,5	5,0 7,0 5,0	8,5 79,8 8,5
Транспортер ТС-1	АИР100S4	УХЛ5	IP64	3,0	6,7	0,83	82	7,0	46,9
Вентилятор вытяжной	АИРП80А6	УХЛ5	IP54	0,37	1,33	0,65	65	4,5	6
Вентилятор приточный	АИР80В2	УХЛ5	IP54	2,2	4,9	0,83	81	6,5	31,85

1.5 Расчет электрических нагрузок

1.5.1 Обоснование метода расчета

Для объектов, где технологический процесс осуществляется строго по времени, то есть когда выдерживается ритмичность производства, наиболее точно расчетную мощность можно определить, построив график электрических нагрузок.

В АПК к объектам с ритмичным производством относятся животноводческие здания. В зданиях, где содержатся животные, в соответствии с зоотехнией большинство технологических процессов механизировано с помощью электроприводов.

Поскольку расчет ведем для свинарника-откормочника и в производственном процессе задействованы биологические существа, где необходимо поддерживать заданный ритм производства, то наиболее удобным и рациональным для расчета принимаем метод технологического графика.

Сущность метода заключается в составлении графика электрических нагрузок. Перед построением графика предварительно проводим изучение и анализ технологического процесса и электроприемников: определяем месторасположения приемников, выявляем мощности электроприемников, выясняем режим работы, выявляем однофазные электроприемники, определяем время работы электроприемников.

1.5.2 Расчет электрических нагрузок по методу технологического графика

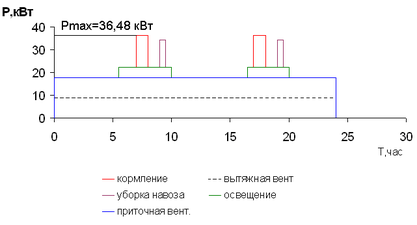

После анализа технологического процесса сведем результаты во вспомогательную табл.1.2. На основании вспомогательной таблицы строим график электрических нагрузок.

Таблица 1.2 Вспомогательная таблица

№		Наименование технологической операции		Марка рабочей машины		Номинальная мощность, кВт.		Длительность работы, ч.		1	2-4	5	6	7	8	9	10	11	12-14	15	16	17	18	19	20	21	22-24
										Длительность действия операции, ч
1	ОВС приток вытяжка		ТВ Климат-45М		8,8 8,88		24 24		----------------------------------------------------------------------------------------------------------------------------------------------------------
2	Кормление животных		КС-1,5		14,3		2		- - ---
3	Уборка навоза		ТС-1		12		1
4	Освещение		--------		4,5		7		------------- - ----------- -
