Підставляючи (160) в (159) і обчислюючи інтеграл, знаходимо

(161)

З цього рівняння виходить, що чим більше <ΔR_k²> тим швидше затухає а(S), осцилюючи щодо одиниці. Якщо ж <ΔR_k²> = 0, що відповідає розподілу атомів в кристалі, то

(162)

Скориставшися аналітичним виразом а(S), знайдемо функцію розподілу, відповідну k-му координаційному максимуму, по формулі

(163)

де S_max — найбільше значення S, до якого визначена крива а(S); R_k — відстань від початку координат до основи перпендикуляра, опущеного з вершини максимуму кривої розподілу на вісь абсцис.

Цей інтеграл обчислюється аналітично тільки для двох граничних випадків: S_max → ∞ і S_max → 0. У першому випадку одержуємо початкову функцію Гауса:

(164)

Коли S_max мало, другим доданкам у фігурних дужках (163) можна знехтувати. Поклавши

, знайдемо

(165)

Оскільки у області координаційного максимуму другий член малий порівнянню з першим, то

(166)

Цей результат показує, що якщо експериментальну криву інтенсивності обмежити малими значеннями S_max то на кривій радіального розподілу атомів окрім піку при R = R_k, відповідного k-й координаційній сфері, з'являється ряд побічних (помилкових) піків, що тягнуться в область розташування сусідніх піків. Помилкові максимуми розташовуються майже симетрично по обидві сторони від центрального максимуму. Їх положення знаходиться по формулі

R = R_k ±2,5π/ S_max (167)

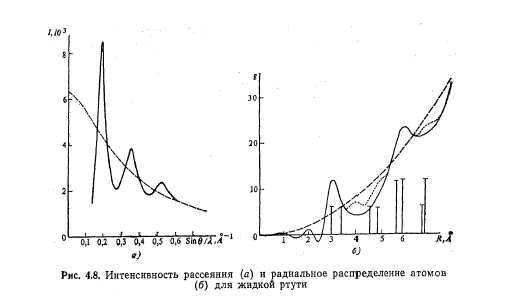

На мал. 4.8 приведені нормована крива інтенсивності і крива 4πR²ρ(R) одержані для рідкої ртуті А. Ф. Ськришевськім сумісне з Д. П. Карлікової і Д. Н. Карликовим. Вимірювання інтенсивності проведені до значення sinθ/λ = 0,62 Å^-1 що відповідає S_max = 7,8 Å^-1. Поява помилкових максимумів по обидві сторони від істинних на кривій 4πR²ρ(R) можна чекати при 2,1 і 4,13 Å для R₁ = 3,12 Å і при 5,2 і 7,1 Å для R₂ = 6,2 Å.

Як видно з малюнка, побічні максимуми відповідають приблизно цим же відстаням. Помилкові максимуми функції 4πR²ρ(R) з періодом ΔR = ±2,5π/ S_max можуть з'явитися через неточність вимірювання інтенсивності при великих кутах розсіювання. Це завжди треба мати на увазі, оскільки помилки вимірювання I(S) після множення на S можуть істотно спотворити результати.

Амплітуда помилкових піків функції радіального розподілу помітно зменшується при множенні функції S[а(S) — 1] на чинник ехр(— bS²). Коефіцієнт b вибирають з умови ехр(— bS²) ≤ 0,1. Наприклад, для рідкої ртуті при S_max = 7,8 Å^-1 знаходимо b = 0,038 Ų.

Обчислення координаційних чисел

Координаційне число визначається за площею під максимумом, яка у разі одноатомної речовини аналітично представляється формулою

(168)

Якщо для обчислення цього інтеграла вибрати вираз (160), то набудемо істинне значення координаційного числа

(169)

Якщо ж скористатися виразом (166), то

(170)

Межі інтеграції визначаємо з умови (мал. 4.9)

sinS_max(R—R_k) = 0 , S_max(R—R_k) = ± π , R = R_k ± π/S_max

Таким чином, координаційне число, обчислюване за площею під максимумом теоретичної кривої розподілу, знаходиться в межах

n_k ≤ n ≤ 0,18n_k (171)

Тут проаналізовані далеко не всі джерела погрішностей у визначенні функції 4πR²ρ(R). Але вже з сказанного ясно, що за допомогою дифракційних методів достовірний результат може бути одержаний лише на основі ретельно проведеного експерименту і обліку всіх вірогідних погрішностей обчислень. Ознаками правильного визначення функції розподілу є: а) незначна осциляція кривої 4πR²ρ(R) при малих R; б) відсутність мінімумів нижче осі абсцис і малих максимумів, розташованих симетрично по обидві сторони від головних максимумів. Помилкові максимуми на кривих розподілу, які можуть з'явитися при розрахунку, ускладнюють визначення істинної картини будови рідини або аморфної речовини. Тому при дослідженні структури не слід обмежуватися тільки кривими розподілу, необхідно детально аналізувати також і криві інтенсивності, оскільки вони безпосередньо пов'язані з розташуванням атомів і молекул.

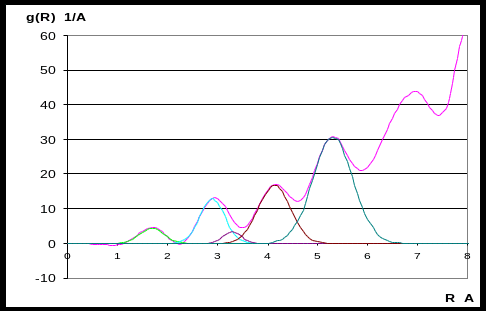

Mo вихідний

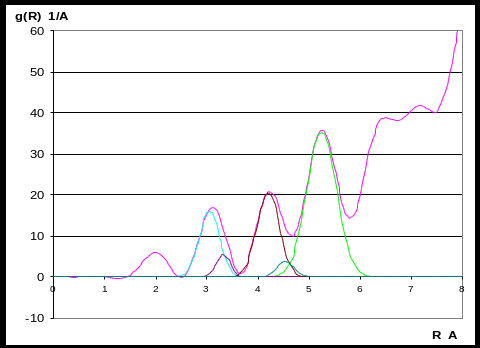

Mo відпал 600 ºС

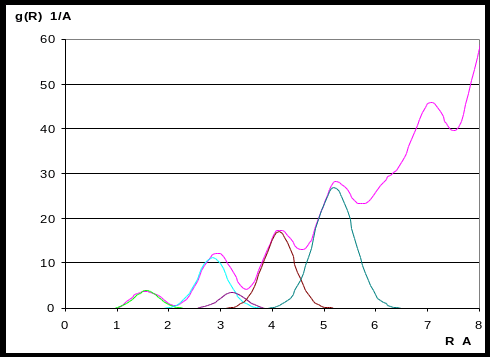

Mo відпал 700 ºС

Методика роботи та аналіз результатів

1. Формування зразків

2. Отримання дифрактограм зразків

3. Побудова радіальних функцій

4. Визначення відстаней та координаційних чисел

1. Зразки формувалися з Мо у вигляді тонких плівок утворених за допомогою ионо-плазменого розпилення. Формування плівок в цих умовах створює наднерівноважні умови і це приводить до того що Мо знаходиться в наднерівноважному стані. Тому ці зразки являються вихідними зразками. По політермах були визначенні ключеві температури при яких суттєво змінювался електричний опір плівок тобто відбувалися фазові переходи при яких змінювалася і їх структура. Таких температур було визначено дві: 600 ºС та 700 ºС. Тому шляхом відпалу цих зразків були отримані зразки відповідно при відпалах 600 ºС та 700 ºС.

2. Дифрактограми отримувалися скануванням рентгенограм отриманих шляхом зйомки зразків в камерах РКД на рентгенівських установках УРС-60.

3. По отриманим дифрактограмам були визначені залежності інтенсивності від кута; і ці значення були занесені в спеціальну програму середовища Excel за допомогою якої були внесені необхідні поправки і побудована радіальна функція густини.

4. З побудованих радіальних функцій в середовище Excel були визначенні відстані та координаційні числа шляхом заміни кривої радіальної функції сумою чотирьох гаусовських кривих. Для вихідного Мо координаційні числа на відстанях першої, 3-ї та 4-ї координаційних сфер дуже близькі до кристалічного Мо, а координаційне число 2-ї координаційної сфери значно менше ніж в кристалічному. Таким чином були встановлені відстані для чотирьох координаційних сфер. При відпалах відстані координаційних сфер спочатку збільшуються, а потім зменшуються але не суттєво; але при 700 ºС третя координаційна сфера по суті має дві відстані: 4,2 Å та 4,54 Å, що свідчать про початок суттєвої перебудови структури.

Висновок

Структурні зміни Мо при відпалах до 700 ºС приводять до формування нанокристалічного стану.
