Оптический диск прерываемого энкодера включает кодированную последовательность прозрачных и непрозрачных участков. Маркеры могут представлять собой, например, отверстия в металлическом листе или метки на стеклянном диске. При вращении диска, в зависимости от его типа, маркеры пропускают или перекрывают луч света, направленный от светового источника к фотоприемнику (фотодиоду или фототранзистору).

Фотодетектор генерирует сигнал частотой, равной частоте следования кодовых элементов, в цифровой форме (фототранзистор) или аналоговый импульсный сигнал, который также может быть усилен и оцифрован. При подключении внешнего счетчика прямоугольных импульсов оптический метод позволяет измерять угловую скорость вращения диска. Посредством нанесения специальной индексной отметки, индицирующей начальное положение диска, уже можно измерять относительное угловое положение вала в диапазоне 360° (рис. 18). Этот тип датчиков представляет собой так называемые инкрементальные энкодеры — самые простые и наименее дорогие оптические устройства.

При добавлении второй пары «светодиод-фототранзистор» с угловым смещением относительно первой, соответствующим четверти периода сигнала, может быть получена вторая последовательность импульсов — канал Б с фазовым смещением относительно канала А на 90° (рис. 19д–ж). Инкрементальный энкодер, который использует три оптических датчика (один для детектирования положения фазы 0° — канал В, два других — для формирования инкрементальных каналов с фазовым смещением сигналов в 90°), позволяет одновременно удваивать разрешение при измерении положения и скорости и детектировать направление.

Разрешение инкрементальных энкодеров измеряется в импульсах за оборот (pulses per revolution, ppr). В дальнейшем разрешение может быть увеличено посредством нанесения большего числа линий на оптический диск и добавления пар «светодиод–фотодетектор» в измерительной головке. Максимальное число счетов за вращение представляет собой функцию диаметра энкодерного диска и характеристик светопередачи, определяющих допустимый размер кодовых элементов.

Существуют различные способы нанесения маркеров на оптический диск. В ранних системах чаще использовались металлические диски с перфорацией (рис. 18а–б), но максимальная площадь отверстий для повышения разрешающей способности и точности датчика ограничена — должно оставаться некоторое количество материала, обеспечивающее форму и прочность диска. Современные диски изготавливаются из стекла, маркеры на котором вытравливаются (рис. 18г, рис. 19г). Этот метод позволяет получить типично 100–6000 сегментов, что соответствует разрешению в 3,6–0,06°.

Одним из главных недостатков инкрементального энкодера является то, что последовательность импульсов запасается во внешнем буфере или счетчике. При сбое в подаче питания счет будет потерян. Кроме того, если машина с инкрементальным энкодером предполагает отключение на ночь, то на следующий день энкодер не сможет предоставить информацию о точном положении вала, пока не будет активирован внешний переключатель (home-detection switch) или программа подключения, вращающая вал до прохождения индексной отметки, которая затем каждый раз обнуляет буфер счетчика, начиная отсчет относительного положения.

Решение данной проблемы предоставляют абсолютные энкодеры (рис. 19), которые используют более точный метод определения положения, основанный на кодировании абсолютного положения посредством множественных групп сегментов, размещенных на диске по линиям концентрических окружностей.

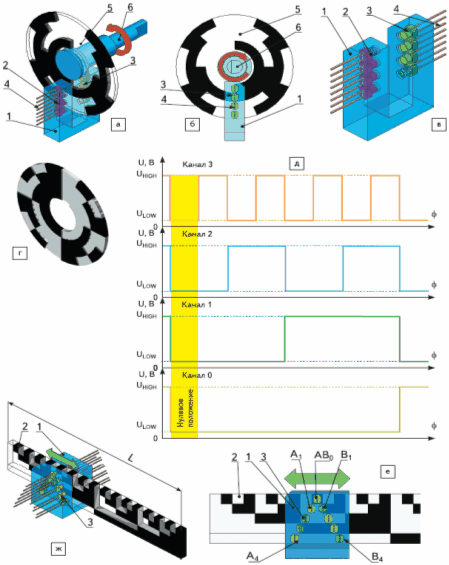

Рис. 19. Абсолютный энкодер — датчик абсолютного положения и скорости а–б — 4-битный угловой абсолютный энкодер; в — конструкция измерительной головки: 1 — корпус датчика; 2 — массив светодиодов; 3 — массив фотодетекторов (фототранзисторов или фотодиодов); 4 — терминалы измерительной головки; 5 — 4-битный ротор с кодом Грэя; 6 — вращающийся вал; г — вариант исполнения 4-битного абсолютного ротора с двоичным кодом из стекла; д — выходной цифровой код двоичного абсолютного энкодера; е, ж — линейный 4-битный абсолютный энкодер с двоичным кодированием и оцениванием посредством V-выборки; 1 — корпус измерительной головки; 2 — измерительная линейка; 3 — массив фотодетекторов V-выборки; е — оценивание посредством V-выборки: AB₀, A₁…A₄, B₁…B₄ — фотодетекторы в составе двух линеек V-выборки (выбираемые для оценивания подсвечены желтым); ж — иллюстрация линейного абсолютного энкодера.

Концентрические окружности начинаются в центре энкодерного диска, при этом каждая следующая окружность характеризуется количеством сегментов, удвоенным по сравнению с предыдущей. Первое кольцо будет иметь только один прозрачный и один непрозрачный сегмент, второе — два прозрачных и два непрозрачных, третье — по четыре тех и других и т. д. Число окружностей определяет разрядность энкодера: 4 окружности соответствуют 4-разрядному энкодеру (2⁴ = 16 положений), 16 — 16-разрядному устройству с 32 767 сегментами и угловыми положениями.

Для считывания двоичного кода посредством абсолютного энкодера необходим один источник света и один фотоприемник для каждой линии на энкодерном диске. В измерительной головке светодиоды и, что более важно, фотодетекторы объединяются в линейные массивы (рис. 19в).

Поскольку абсолютный энкодер образует последовательность битов, различную для каждого углового положения, он всегда предоставляет информацию об угловом положении системы, при включении и выключении не нуждается в переключателе нулевого положения и программе подключения и более устойчив к шумам, так как следующее за сбойным положение будет прочитано правильно.

В энкодере на рис. 19а-б четыре оптических датчика детектируют маркеры диска с четырехбитным кодом Грэя, который позволяет закодировать 16 положений диска без опорной отметки: для каждого перехода сигнал изменяется только на один бит. Код Грея характеризуется отсутствием ошибок, но его недостаток — применение различных схем кодирования, более сложное оценивание сигналов и неоднозначность сигнала при неожиданном сбросе.

Другой вариант — использование стандартного бинарного (двоичного) кода, но на практике этот тип энкодеров имеет один недостаток: при переходе от 1111 к 0000 все четыре бита изменяются одновременно, и если переход в реальной системе выполнен не одновременно, это может приводить к ошибкам.

Для минимизации ошибок в двоичном коде предназначена так называемая V-выборка, принцип которой для диска, развернутого в прямую линию, проиллюстрирован на рис. 19е. Две линейки светодиодов и фотодетекторов размещаются в V-образной форме, для которой фотодетектор AB₀ является общим. Для оценки V-выборки разработан специальный алгоритм, согласно которому логическое значение «0» или «1» для данного положения детектора, выбранного в линии i, определяет, какой детектор — «B» или «A» — должен быть активирован в линии (i+1). Если AB₀ соответствует логическая «1», во второй линии анализируется A₁, если AB₀ соответствует логический «0», анализируется B₁. Поскольку A₁ на рис. 19е — «0», в линии 3 берется детектор B₂. Последовательность выбранных фотодетекторов на рис. 19е подсвечена желтым цветом.

Многооборотные угловые энкодеры

Преимуществом абсолютного энкодера является то, что частота вращения может быть понижена до одного оборота энкодерного диска в течение полного углового пути машины. Это позволяет с повышенной точностью детектировать реальные угловые перемещения менее 360°. Если же требуется отслеживать угловые перемещения более 360° — например, в несколько полных оборотов вала, применяется многооборотный угловой энкодер, который обычно представляет собой несколько энкодерных дисков, соединенных между собой цепочкой передач. Данный принцип проиллюстрирован рис. 78. Для грубой оценки вращения — подсчета числа оборотов — используется малый энкодер, в пределах которого положение отслеживает более точно 4-битный энкодер. Малый энкодер совершает только одно вращение, например, за 2000°, преодолеваемых большим энкодером. Для дальнейшего повышения точности оценки число энкодеров может быть увеличено.

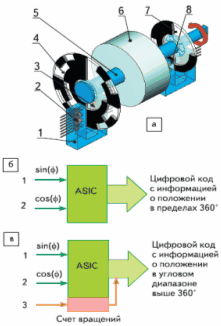

Рис. 20. Многооборотный абсолютный энкодер а — конструкция: 1 — корпус датчика положения в пределах 360°; 2 — массив светодиодов; 3 — массив фотодетекторов; 4 — 4-битный ротор с двоичным кодом; 5 — вращающийся вал; 6 — редуктор; 7 — 2-битный ротор с двоичным кодом; 8 — измерительная головка — счетчик числа оборотов; б–в — сравнение принципов функционирования однооборотного и многооборотного энкодера: б — однооборотный энкодер; в — многооборотный энкодер.

Метод интерферометрии Муара

Метод интерферометрии Муара применяется для измерения положения в пределах значительных линейных расстояний — от нескольких сантиметров до нескольких метров. Технология, реализованная, например, немецкой фирмой Heidenhain, использует длинные перемещающиеся стеклянные пластины с очень тонкими линиями, выполненными методами микроструктурирования с малым постоянным периодом C. Свет проникает сквозь щели пластины, остальная поверхность которой металлизирована (рис. 20, 21).

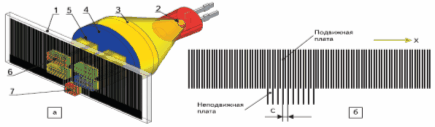

Рис. 21. Инкрементальный линейный энкодер на основе интерферометрии Муара а— конструкция: 1— подвижная стеклянная пластина; 2— лампа; 3— линза; 4— неподвижная пластина с прорезями 5; 6— массив инкрементальных фотодетекторов смещенных синусоидальных сигналов; 7— массив фотодетекторов индексной отметки; б— принцип работы устройства

Измерительная головка датчика включает источник света, которым в отличие от лазерного интерферометра может быть любая лампа, чей свет проникает сквозь прорези малой фиксированной пластины-коллиматора, размещенной между лампой и подвижной пластиной (рис. 79а). Период прорезей и период линий подвижной пластины C согласованы (рис. 20б). Фотодетекторы, размещенные с другой стороны стеклянной пластины, определяют светопередачу устройства.

При движении измерительной линейки и достижении фазового совпадения прорезей неподвижной пластины с подвижной обеспечивается максимально высокая светопередача, в противофазе фотодетектор полностью затемнен, а между этими точками сигнал фототока детектора представляет собой синусоидальную функцию:

Для определения положения в инкрементальной системе используются 5 фотодетекторов (или массивов фотодетекторов), предоставляющих 4 синусоидальных сигнала каждый и один индексный сигнал (рис. 20в). Четыре решетки в пластине измерительной головки с одинаковым периодом C сдвинуты на 1/4 периода так, что синусоидальные сигналы также сдвинуты по фазе на 1/4 периода.

Разрешение данной системы составляет 1/4 периода C (2,5 мкм для C = 10 мкм), увеличение которого до <0,5 мкм возможно посредством интерполяции.

Дифференциальные синусно-косинусные сигналы с фазовым смещением в 90°, полученные при взаимном вычитании сигналов фотодетекторов, позволяют определять направление движения. Поскольку сигналы имеют точку нулевой передачи, они легко оцифровываются.

Инкрементальные интерферометрические измерители позволяют детектировать расстояния до 30 м с шагами до 0,1 мкм.

На основе принципа интерферометрии Муара может быть создан и абсолютный энкодер, позволяющий получить информацию об абсолютном положении (рис. 22).

Рис. 22. Абсолютный линейный энкодер на основе интерферометрии Муара 1 — подвижная стеклянная пластина со строками линий с различными периодами C0–C6; 2 — лампа; 3 — линза; 4 — неподвижная пластина со строковыми прорезями; 5 — массив строковых фотодетекторов (для формирования четырех смещенных синусоидальных сигналов в строке).

В конструкции абсолютного энкодера каждая строка подвижной стеклянной пластины характеризуется различным периодом линий, размещенных в соответствии со специальным алгоритмом. Каждой строке соответствует четыре фиксированных набора прорезей неподвижной платы, позволяющих получить в каждой строке 4 смещенных сигнала, отслеживаемых массивом фотодетекторов.

Метод интерферометрии Муара предоставляет возможность реализовать измерение абсолютного положения с шагами порядка 0,1 мкм в пределах длины до 3 м.

Методы линейной интерферометрии могут быть преобразованы также для детектирования углового положения.

Оптические энкодеры в автоэлектронике

Угловые оптические энкодеры могут быть эффективно использованы в автоэлектронике как датчики цифровых систем обратной связи с двигателем или как цифровые элементы контроля скорости, положения, крутящего момента.

Ограничения при использовании оптических технологий в автоэлектронике требуют минимизации факторов воздействия загрязнений. Для автомобильных условий будут приемлемы уплотненные исполнения устройства, в корпусе которого размещается и измерительная головка, и оптический диск или линейка.

Для компенсации производственных допусков оптические энкодеры часто нуждаются в подстройке потенциометром. Если абсолютные энкодеры выполняются на основе пикселей, то для компенсации старения светодиода может потребоваться периодическая калибровка.

Другие недостатки оптоэлектронных устройств — рабочий температурный диапазон и подверженность оптических дисков и волоконно-оптических соединений сильным ударным воздействиям. Поскольку в автоэлектронике большинство датчиков положения работает в условиях повышенных температур, вибраций или ударов, оптоэлектроника более подходит для систем с менее жестким режимом, например, положения педали акселератора или тормоза, рулевого управления или линейных систем — детектирования положения сиденья или подвески. Оптические энкодеры находят применение как цифровые элементы управления приборной панели: для систем климат-контроля, контроля зеркал, аудиоконтроля, контроля солнечного люка.

Некоторые примеры разработок оптических датчиков для автоэлектроники содержатся в описаниях патентов.
