q_h^reg ≥ q_h^des.

Уменьшаем приведенные сопротивления теплопередачи ограждающих конструкций, определенные по таблице 1”б” СНиП II-3-79*, исходя из условий энергосбережения. (Изменения вносим в пункт 19).

19. Для второго этапа принимаем следующие сопротивления ограждающих конструкций:

- стен R_w^red= 1,72 м²⁰С/Вт;

- окон и балконных дверей R_f^red= 0,377 м²⁰С/Вт;

- входных дверей R_w^red= 1,35 м²⁰С/Вт;

- совмещенное покрытие R_ed^red= 20,5 м²⁰С/Вт;

- пол первого этажа R_f = 1,15 м²⁰С/Вт;

20. Приведенный трансмиссионный коэффициент теплопередачи:

K_m^tr = (A_w/R_w^r+A_F/ R_F^r + A_ed/ R_td^r+n A_c/ R_c^r+ n A_f/ R_f^r)/ А_е^sum

K_m^tr = 1,1(1426,6/1,72 + 542,5/0,38 + 5,75/1,35 + 1885,4/2,05 +0,6885,4/3,25)/3745,7 = 1.1(829,4 + 1427,6 + 4,25 + 431,9+769,9)/3745,7 = 0,92 (Вт/м²⁰С),

21. (Без изменения.) Воздухопроницаемость наружных ограждений принимается по таблице 12* СниП П-3-79*. Согласно этой таблице воздухопроницаемость стен, покрытия, перекрытия первого этажа G_m^w = G_m^c = G_m^f = 0,5 кг/(м²⁰С), окон и деревянных переплетов и балконных дверей G_m^F = 6 кг/(м²⁰С).

22. (Без изменения.) Требуемая среднесуточная кратность воздухообмена в общественных зданиях, функционирующих не круглосуточно, определяется по формуле:

где — продолжительность рабочего времени в учреждении, ч;

— кратность воздухообмена в рабочее время, ч^-1, согласно СНиП 2.08.02 для учебных заведений, поликлиник и других учреждений, функционирующих в рабочем режиме неполные сутки, 0,5 ч^-1 в нерабочее время;

n_a= =0,75 ч^-1

24. Общий коэффициент теплопередачи здания, (Вт/м²⁰С) определяемый по формуле:

К_m = K_m^tr+ К_m^inf= 0,92+0,489 = 1,409 (Вт/м²⁰С)

Теплоэнергетические показатели

25. Общие теплопотери через ограждающую оболочку здания за отопительный период, МДж

Q_h = 0.0864K_mD_d A_e^sum = 0,08641,40930583745,7 = 1394425,7(МДж)

26. (Без изменения.) Удельные бытовые тепловыделения q_int, Вт/м³, следует устанавливать исходя из расчетного удельного электро- и газопотребления здания, но не менее 10 Вт/м³

Принимаем 12 Вт/м³.

27. (Без изменения.) Бытовые теплопоступления в здание за отопительный период, МДж:

Q_int = 0,0864q_intZ_htA_L = 0,0864121682528,6 = 440437,3 МДж

28. (Без изменения.) Теплопоступления в здание от солнечной радиации за отопительный период, МДж:

Q_s =_Fk_F(A_F1l₁+A_F2l₂+ A_F3l₃+A_F4l₄)= 0,90,9(185,26382+131,26816 +98,52 382+126,96816)= 0,81(70769+107108+37634+103599)=258479 МДж

29. Потребность в тепловой энергии на отопление здания за отопительный период, МДж, определяют по формуле:

Q_h^y = [Q_h – (Q_int + Q_s)Y]_h

Q_h^y = [1394425,7- (440437,3+258479,1)0,8]1,13 = 943880,2 МДж

30. Удельный расход тепловой энергии на отопление здания q_h^des, кДж/(м³⁰Ссут): q_h^des = 10³ Q_h^y/A_hD_d

q_h^des= 10³943880,2 /101013058 = 30,55 кДж/(м³⁰Ссут)

При требуемом q_h^red = 31 кДж/(м³⁰Ссут)

По принятым сопротивлениям теплопередаче определимся конструкциями ограждений и толщиной утеплителя совмещенного покрытия и перекрытия первого этажа.

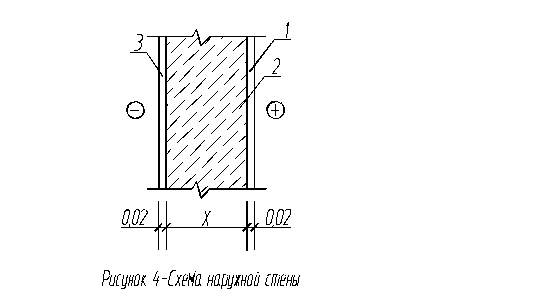

Стены: принимаем следующую конструкцию стены, теплотехнические характеристики материалов (рис. 4)

1. Известково-песчанный раствор плотностью 1600 кг/м³ ₁=20мм, с коэффициентом теплопроводности _А =0,70 Вт/(м^оС)

2. Пенобетон плотностью 800 кг/м³ ₂=Х мм, с коэффициентом теплопроводности _А =0,33 Вт/(м^оС)

3. Цементно-песчаный раствор плотностью 1800 кг/м³ ₃=20 мм, с коэффициентом теплопроводности _А =0,76 Вт/(м^оС)

Сопротивление теплопередаче:

R₀ =R_В+R_раств+R_ж/б +R_раств + R_н =R_o^треб

R₀ = м²⁰С/Вт

[1,72 – (0,115 + 0,028+0,026 + 0,043)]0,33 =δ₂

откуда толщина пенобетона δ₂=0,5 м

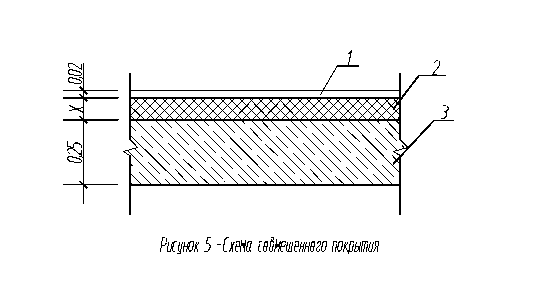

Совмещенное покрытие: принимаем следующую конструкцию совмещенного покрытия, теплотехнические характеристики материалов (рис. 5)

1. Цементно-песчаный раствор плотностью 1800 кг/м³ ₁=20 мм, с коэффициентом теплопроводности _А =0,76 Вт/(м^оС)

2. Утеплитель-газобетон плотностью 600 кг/м³ ₂=Х мм, с коэффициентом теплопроводности _А =0,22 Вт/(м^оС)

3. Железобетонная монолитная плита плотностью 2500 кг/м³ ₃=250 мм, с коэффициентом теплопроводности _А =1,92 Вт/(м^оС)

R₀ =R_В +R_ж/б +R_утеп +R_раств + R_н =R_o^треб

R₀ = м²⁰С/Вт

1/8,7+0,25/1,92 + X/0,22+ 0,02/0,76 + 1/23= 1,45

[1,45-(0,115+0,13 +0,026+0,043)]0,22 = X

X = (1,45-0,314)0,22= 0,249 м

Принимаем _ут = 25 см

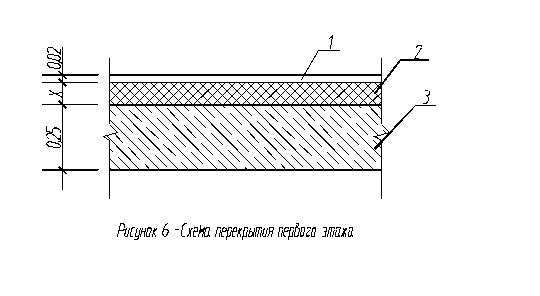

Перекрытие первого этажа: принимаем следующую конструкцию перекрытия первого этажа, теплотехнические характеристики материалов (рис. 6)

1. Цементно-песчаный раствор плотностью 1800 кг/м³ ₁=20 мм, с коэффициентом теплопроводности _А =0,76 Вт/(м^оС)

2. Утеплитель-газобетон плотностью 300 кг/м³ ₂=Х мм, с коэффициентом теплопроводности _А =0,11 Вт/(м^оС)

3. Железобетонная монолитная плита плотностью 2500 кг/м³ ₃=250 мм, с коэффициентом теплопроводности _А =1,92 Вт/(м^оС)

R₀ =R_В + R_раств + R_утеп +R_ж/б + R_н =R_o^треб

R₀ = м²⁰С/Вт

1/8,7+0,02/0,76 + X/0,11+ 0,25/1,92 + 1/23= 1,15

[1,15-(0,115+0,026 +0,13+0,043)]0,11 = X

X = (1,15-0,314)0,11= 0,9 м принимаем _ут = 90 см

5.3 Конструктивное решение здания

Конструктивные решения обусловлены архитектурно – планировочными требованиями и приняты в соответствии с архитектурным заданием.

Здание рамно-связевое из монолитного железобетона с безригельными перекрытиями.

Фундаменты приняты из условия ограничения возможных деформаций для многоэтажной части из кустов свай, для одноэтажных пристроек – плитные фундаменты. Перекрытия – монолитные железобетонные. Кровля – плоская из рулонных материалов, утепленная газобетоном.

Отмостка вокруг здания – бетонная шириной 1000 мм. Стены – из монолитного пенобетона с поэтажным опиранием на консоли перекрытий.

Перегородки – кирпичные толщиной 120 мм и на металлическом каркасе с двухсторонней обшивкой гипсокартонными листами в два слоя.

5.4 Решение фасада, внутренняя отделка помещений

Стены из пенобетона покрыты штукатуркой типа “Drewa”. Основной колер стен – белый. Цоколь и часть первого этажа отделаны плитами из натурального камня по сетке на цементно-песчаном растворе. Остекление принято зеркальными стеклопакетами.

Внутренние стены и потолки после затирки (при необходимости – штукатурки) окрашиваются водоэмульсионной краской СТЭМ-45. В помещениях, где установлено сантехническое оборудование стены отделываются глазурированной плиткой или окрашиваются поливинилацетатной краской ВА-27.

5.5 Инженерное оборудование

Отопление

Отопление помещений корпуса – водяное, местными нагревательными приборами – радиаторами типа МС 140. Систеиы отопления – двухтрубные. Расход тепла на отопление по первой очереди 180000 ккал/час (218 кВт).

Источником теплоснабжения является котельная по ул. Красных партизан, 6 (резервный источник- котельная РОК-1. Котельная оборудована водонагревательными котлами ТВГ-8М, ТВГ-4Р и двумя паровыми котлами Е-1/9 Г.

Источником водоснабжения являются кольцевые сети 2-й горбольницы.

Вентиляция и кондиционирование

Для создания нормативных параметров воздуха в помещениях предусматривается:

• общественная вытяжная вентиляция;

• кондиционирование воздуха.

Количество воздуха для вентиляции и кондиционирования в помещениях определено расчетом в соответствии с требованиями СНиП 2.08.02-89, СНиП 2.04.05-91, пособиям по проектированию учреждений здравоохранения.

По экономическим соображениям и, исходя из надежности работы, приняты автономные кондиционеры японской фирмы “DEIKIN”, работающие в режиме “зима-лето”, поддерживающие в помещении заданную температуру воздуха и очищающие его от пыли. Расход тепла на вентиляцию первой очереди – 195000 ккал/час (226 КВт).

Теплоснабжение

Согласно схеме теплоснабжения источником тепла является котельная по ул. Красных партизан, 6 (резервный источник – котельная РОК-1). Котельная оборудована водогрейными котлами ТВГ-8М, ТВГ-4Р и двумя паровыми котлами Е-1/9 Г

Показатели параметров теплоносителей:

• теплофикационная вода с температурой подающей воды 150˚С и обратной 70 ˚С;

• подающей горячего водоснабжения 65˚С и циркуляционной воды 50 ˚С.

Давление в подающей магистрали на выходе из котельной Р=0,55 Мпа, давление в обратной магистрали входе в котельную Р=0,45 Мпа.

Водоснабжение

В соответствии с требованиями, предъявляемыми к качеству воды, в здании медицинского учреждения предусмотрена следующая система водоснабжения:

• хозяйственно - питьевая;

• противопожарная.

Питьевая вода используется для хозяйственно-питьевых нужд, полив газонов и территории, пожаротушения.

Источником водоснабжения являются кольцевые сети 2-й горбольницы диаметром 300 мм. Напор в сети – 4,0 атм. Учет воды производится водомером ВТ-80, установленным на вводе в колодце.

Внутренние сети водопровода – кольцевые, укладываются из стальных электросварных труб диаметром 100 мм по ГОСТ 10704-76 и из стальных водогазопроводных труб диаметром 15…50 мм по ГОСТ 3262-75. Пожарные краны устанавливаются в деревянных шкафах, оборудованных двумя огнетушителями.

Канализация

В соответствии с требованиями, предъявляемыми к качеству сточных вод, запроектированы следующие системы канализации:

• бытовая;

• дождевая.

В сеть бытовой канализации сбрасываются стоки от санприборов. Отвод бытовых стоков предусмотрен в существующую сеть фекальной канализации 2-й горбольницы диаметром 300 мм.

На выпуска канализации от санприборов, расположенных в подвале и в колодце здания, устанавливаются электрофицированные задвижки с автоматическим управлением.

Система дождевой канализации запроектирована для отвода дождевых стоков с кровли здания и дождеприемных лотков. Отвод дождевых стоков предусматривается в существующий ливневый коллектор диаметром 600 мм 2-й горбольницы. Сети канализации укладываются из чугунных и керамических труб с герметизацией стыковых соединений. Характеристика загрязнений в сточных водах соответствует требованиям Краснодарского Горисполкома (решение №362 от 12.07.91 г.).

Электроосвещение

Электроосвещение выполнено в соответствии со СниП II-4-79 и предусматривает:

• рабочее напряжение 220 В;

• аварийное и эвакуационное напряжение 220 В;

• ремонтное напряжение 42 В.

Аварийное освещение для продолжения работы предусмотрено только в процедурных и электрощитовой. В качестве источников света приняты люминесцентные светильники и лампы накаливания. Выбор светильников произведен в соответствии с условиями среды. Управление рабочим освещением осуществляется выключателями по месту управления эвакуационным освещением централизовано со щита аварийного освещения.

6. Расчетно-конструктивная часть

6.1 Расчет железобетонной четырехпролетной рамы

Расчет рамы ведем по оси «В».

Сечение стоек- колонн bxh=40x40 см, сечение ригелей bxh=0,5х(600+300)х25=450х25 см, где по методу заменяющих рам ширина ригеля равна полусумме двух смежных пролетов.
