Визначаємо опір сталевої полоси, що з’єднує стержні заземлення:
; (12.5.4)
де l' – довжина полоси, м;
t' – відстань від полоси до поверхні землі, м;
d' – 0,5в, в – ширина полоски рівна 0,05 м
Визначаємо розрахунковий питомий опір ґрунту
'розр при використанні з’єднувальної полоски у вигляді горизонтального електроду довжиною 50 м. При довжині полоски 50 м
' = 5,9. Тоді
ρ'розр =
Ом.
Визначаємо орієнтовне число одиночних стержнів заземлювачів по формулі:
(12.5.5)
де nв – коефіцієнт використання вертикальних заземлювачів.
Приймаємо розміщення вертикальних заземлювачів по контуру з відстанями між суміжними заземлювачами рівним 21-4 м. Знаходимо значення коефіцієнта використання П6 = 0,66, П7 = 0,39; тоді необхідне число вертикальних заземлювачів:
.

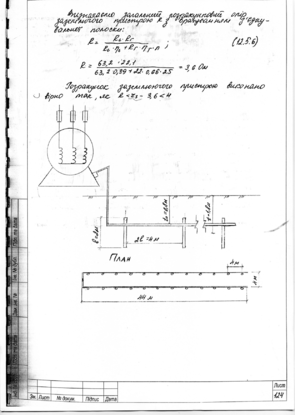

Визначаємо загальний розрахунковий опір заземлюючого пристрою R з врахуванням з’єднувальної полоски:
; (12.5.6)
Розрахунок заземлюючого пристрою виконано вірно так, як
R< ч3 – 3,6 < 4.
12.6 Вимоги пожежної безпеки
Для дотримання вимог пожежної безпеки дороги на території будівництва, по можливості влаштовуються кільцевими. При влаштуванні тупікових доріг передбачаються кільцеві об’їзди і майданчики для розвороту автомобілів, розміром не менше 6 х 12 м.
Відстань від краю автомобільних доріг до будівель та споруд, прийнятий від 1,5 м до 11 м в залежності від довжини будівлі та присутності виїзду.
До будівель та споруд по всій їх довжині забезпечується під’їзд пожежних машин з однієї сторони - при ширині будівлі до 18 м, із двох сторін – при ширині більше 18.
На будгенплані виділяються місця для приготування ізоляційних матеріалів (приготування мастик, розігрівання битума та ін.)
Величина протипожежних розривів в межах будівельного майданчика до існуючих будівель та споруд приймається у відповідності до діючих будівельних норм.
Тимчасові будівлі та споруди прийняті у відповідності до вимог пожежної безпеки.
Для запобіганні пожеж розробляють заходи, за яких повністю виключається можливість виникнення іскор і полум’я при роботі, контакт нагрітих деталей обладнання з горючими матеріалами:
До організаційних заходів належать
-
правильний вибір технології;
-
незапущення захаращеності приміщень і будівельних майданчиків;
-
навчання працівників правилам пожежної безпеки;
-
спеціальне розміщення матеріалів на складах техніки, та техніки в ремонтних майстернях.
До технічних належать заходи, що стосується правильного добору і монтажу електрообладнання, систем блискавкозахисту об’єктів і влаштування заземлення, іскрогасників.
Заходи режимного характеру – це заборонене куріння, запалювання вогню, правильного зберігання промаслених ганчірок, постійний контроль за зберігання, що можуть самозагорятись та інше.
Тактично – профілактичні заходи передбачають дію пожежних команд, забезпечення об’єктів первинними засобами вогнегасіння, а також підтримування постійно в справному стані каналізаційної системи в цілому.
Вид, кількість і розміщення первинних засобів пожежегасіння на об’єктах експлуатації НС, систем відповідає вимогам норм пожежної безпеки України.
13. Техніко-економічні розрахунки і показники проекту
Розраховується вартість будівництва і експлуатації мережі трубопроводів для одного басейна водовідведення міста, для якого зроблено гідравлічний розрахунок трубопроводів, вартість будівництва і експлуатації насосних станцій, очисних споруд.
13.1 Капітальні вкладення
Визначення капітальних вкладень в будівництво системи водовідведення міста проводиться за укрупненими показниками [3, табл.66.45-66.48]. Капітальні вкладення визначаються в таблиці 14.1. При перерахунку цін до 1984 року в ціни 2007 року застосовуємо коефіцієнт 6,5, цін після 1984 року – 5.
13.2 Експлуатаційні витрати
Експлуатаційні витрати складаються з витрат на хімічні реагенти, виробничу електроенергію; витрат на теплову енергію та паливо; витрат на заробітну плату; витрати на поточний ремонт, амортизаційних відрахувань та інших витрат.
Річні витрати на хімічні реагенти (рідкий хлор, який витрачається на знезараження очищених стічних вод) становлять:
, тис.грн/рік (13.1)
де Цр – ціна за 1 тону реагенту, грн. Приймаємо 98,9 · 6,5 = 642,85 грн /т
[3, табл.66,60] ;
Qхлріч – річна витрата реагенту 79,4 т/рік
тис.грн./рік.
Річна витрата на виробничу електроенергію визначаються в табл.14.2. Витрати за електроенергію розраховується за тарифами прейскурантів 09-01. Розрахунок вартості електроенергії проводимо по одноставочному тарифу, оскільки загальна потужність електродвигунів менше 750 кВт.
Витрати активної енергії визначаються за формулою:
(13.2)
де Q – розрахункова годинна подача насосної станції, м3/год;
Н – напір насосів,м;
К – коефіцієнт запасу потужності, 1,1;
- ККД двигуна.
.
Річні витрати на теплову енергію та паливо визначаються 13.3.
Витрати на заробітну плату основних виробничих робочих – в таблиці 13.4. При цьому списочна чисельність працюючи прийнята по [3, табл.66.53-66.59], а усереднені показники середньорічної зарплати по табл.66.57 [3].
Амортизаційні відрахування від суми капітальних вкладів, тобто кошторисної або балансової вартості основних фондів, визначені у відповідності з встановленими нормативами в табл. 14.5 [16].
Витрати на поточний ремонт, які включають основну та додаткову зарплату ремонтних робочих, витрати матеріали, що витрачаються на ремонт, а також послуги ремонтних майстерень, приймаються в розмірі 1% від вартості споруд, обладнання та мережі (за п.А, таб.13.1).
Інші витрати (цехові, загальноексплуатаційні) умовно приймаються такими, як сума витрат на основну заробітну плату виробничих робочих.
Результати розрахунків по всіх статтях експлуатаційних витрат зведені в табл.13.6.
13.3 Техніко-економічні показники проекту
Основні техніко-економічні показники проекту наведені в таблиці 13.7.
Питомі капітальні вкладення на будівництво запроектованої системи водовідведення визначаються за формулою:
грн/м3 (13.3)
де К – капітальні вкладення по системі, тис.грн.;
Qріч – річна потужність систем, тис. м3;
Приведені затрати по системі визначаються за формулою:
тис.грн./рік (13.4)
де, Е = 0,15 – коефіцієнт економічної ефективності капітальних вкладень;
С – річні експлуатаційні витрати по системі, тис.грн./рік.
Собівартість одиниці послуг:
грн./м3. (13.5)
Річна потужність системи при тарифі
аm = 0,39 грн./м3 – дохід:
тис. грн. (13.6)
Прибуток визначається за формулою:
, тис. грн. (13.7)
Рівень рентабельності:
(13.8)
Таблиця 13.1.
Кошторисна вартість будівництва системи водовідведення міста
| № п/п | Найменування об’єктів системи водовідведення | Одиниця виміру | Кіль-кість од. виміру | Вартість одиниці виміру, тис.грн. (х6,5) | Загальна вартість, тис.грн. | Обгрун-тування |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| А | Об’єкти загального і підсобного призначення | |||||
| 1. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 200мм, h до 5 м | 1 км | 4,5 | (24,4+9,2)·6,5 = =218,4 | 982,8 | 3,табл. 66.45, 66.49, 66.51 |
| 2. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 200мм, h до 3 м | 1 км | 9,5 | (12,4+5,6)·6,5= =117 | 1111,5 | 3,табл. 66.45, 66.49, 66.51 |
| 3. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 200мм, h до 4 м | 1 км | 10,1 | (16,4+7,8)·6,5= =157,3 | 1588,73 | 3,табл. 66.45, 66.49, 66.51 |
| 4. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 250мм, h до 5 м | 1 км | 3,06 | (25,8+9,2) · 6,5 = =227,5 | 696,15 | 3,табл. 66.45, 66.49, 66.51, 66,41 |
| 5. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 250мм, h до 3 м | 1 км | 1,9 | (13,8+5,6) · 6,6 = =126,1 | 237,69 | 3,табл. 66.45, 66.49, 66.51, 66,48 |
| 6. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 250мм, h до 4 м | 1 км | 4,3 | (17,8+7,8) · 6,6 = = 166,4 | 715,52 | 3,табл. 66.45, 66.49, 66.51, 66,48 |
| 7. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 300мм, h до 5 м | 1 км | 7,9 | (26,6+10,1)·6,5 = =238,55 | 1884,55 | 3,табл. 66.45, 66.49, 66.51 |
| 8. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 300мм, h до 4 м | 1 км | 5,06 | (18,7+6,1)·6,5 = =159,25 | 805,81 | 3,табл. 66.45, 66.49, 66.51 |
| 9. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 350мм, h до 5 м | 1 км | 4,5 | (27,1+7,2)·6,5 = =222,95 | 1003,3 | 3,табл. 66.45, 66.49, 66.51 |
| 10. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 350мм, h до 4м | 1 км | 1,79 | (19,3+6,4)·6,5 = =167,05 | 229,02 | 3,табл. 66.45, 66.49, 66.51 |
| 11. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 400мм, h до 5 м | 1 км | 3,15 | (28,09+7,6)·6,5==231,985 | 730,75 | 3,табл. 66.44, 66.49, 66.51 |
| 12. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 400мм, h до 5 м | 1 км | 0,95 | (28,3+7,9)·6,5= =235,3 | 223,53 | 3,табл. 66.44, 66.49, 66.51 |
| 13. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 400мм, h до 4 м | 1 км | 1,86 | (22,7+8,1)·6,5 = = 200,2 | 372,37 | 3,табл. 66.44, 66.49, 66.51 |
| 14. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 400мм, h до 5 м | 1 км | 1,04 | (31,5+9,1) · 6,5 = = 263,9 | 274,46 | 3,табл. 66.44, 66.49, 66.51 |
| 15. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 450мм, h до 4 м | 1 км | 0,24 | (28,4+8,9)·6,5 = = 242,45 | 58,19 | 3,табл. 66.44, 66.49, 66.51 |
| 16. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 500мм, h до 6 м | 1 км | 0,59 | (36,8+13,8)· 6,5= =297,05 | 175,3 | 3,табл. 66.44, 66.49, 66.51 |
| 17. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 500мм, h до 6 м | 1 км | 0,5 | (32+9,8) · 6,5 = = 271,7 | 1135,85 | 3,табл. 66.44, 66.49, 66.51 |
| 18. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 500мм, h до 5 м | 1 км | 2,5 | (34,7+12,3)· 6,5 = =305,5 | 763,75 | 3,табл. 66.44, 66.49, 66.51 |
| 19. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 550мм, h до 5 м | 1 км | 0,455 | (41+14,6)·6,5= =361,4 | 164,44 | 3,табл. 66.44, 66.49, 66.51 |
| 20. | Вулична каналізаційна мережа. Керамічні труби в сухих ґрунтах в межах міста d = 600мм, h до 3 м | 1 км | 1,9 | (42,0+11,2) · 6,5= = 345,8 | 637,02 | 3,табл. 66.44, 66.49, 66.51 |
| Всього 1-20 | 12493,73 | |||||
| 21. | Азбестоцементні напірні труби НС-к226(ГК) в сухих ґрунтах в межах міста d = 600мм, h = 2,1 м, п = 2 | 1 км | 1,0х2 = 2 | 150 | 301,60 | 5, табл. 19.3 |
| 22. | Азбестоцементні труби (ГНС-ОС) d = 800мм, h = 2,1 м, п = 2 | 1 км | 1х2=2 | 180,9 | 361,8 | 5, табл. 19.3 |
| Всього по 22 | 69,8 | 663,4 | ||||
| 23. | ГНС | 1 шт. | 1 | 815,75 | 815,75 | 3, табл. 66.6 |
| 24. | Установка решіток (4 шт.) і дробарки (1шт) | 1 шт. | 4 | 33,48 | 133,92 | 3, табл. 66.14 |
| 25. | Пісковловлювачі | 1 шт. | 2 | 117 | 234 | 3, табл. 66.12 |
| 26. | Блок первинних відстійників 3 шт. з НС сирого осаду, d = 30,0 | 1 шт. | 1 | 1399,13 | 1399,13 | 3, табл. 66.15 |
| 27. | Аеротенки, 1 секція | 1м3 | 5227,2 | 0,229 | 1197,02 | 3, табл. 66.18 |
| 28. | Аеротенки, 2 секція | 1м3 | 5227,2 | 0,166 | 867,71 | 3, табл. 66.18 |
| 29. | Аеротенки, 3 секція | 1м3 | 5227,2 | 0,209 | 1092,48 | 3, табл. 66.18 |
| 30. | Вторинні відстійники | 1 шт. | 4 | 466,38 | 1865,5 | 3, табл. 66.15 |
| 31. | Лоток Паршаля | 1 шт. | 1 | 3,25 | 3,25 | 3, табл. 66.17 |
| 32. | Контактні резервуари | 1 шт. | 6 | 86,13 | 516,78 | 3, табл. 66.15 |
| 33. | Мулозгущувачі | 1 шт. | 3 | 238,9 | 716,6 | 3, табл. 66.15 |
| 34. | Метантенк | 1 шт. | 3 | 359,13 | 1077,38 | 3, табл. 66.18 |
| 35. | Мулові майданчики | 1 м2 | 133000 | 0,091 | 12103 | 3, табл. 66.40 |
| 36. | Піскові майданчики | 1 м2 | 375 | 0,027 | 10,13 | 3, табл. 66.40 |
| 37. | Насосно-повітродувна станція | 1 шт. | 1 | 806 | 806 | 3, табл. 66.36 |
| 38. | Хлораторна | 1 шт. | 1 | 390 | 390 | 3, табл. 66.36 |
| 39. | Адміністративно-побутовий корпус | 1 шт. | 1 | 812,5 | 812,5 | 3, табл. 66.37 |
| 40. | Котельня | 1 шт. | 1 | 182 | 182 | 3, табл. 66.39 |
| 41. | Дренажна НС | 1 шт. | 1 | 84,5 | 84,5 | 3, табл. 66.9 |
| 42. | Мулова НС | 1 шт. | 1 | 97,5 | 97,5 | 3, табл. 66.9 |
| Всього по 23-42 | 24404,4 | |||||
| Всього А | 37561,53 | |||||
| Б | Технічні мережі (15% від А) | 9290,5 | ||||
| В | Допоміжні будівлі і споруди 15% | 9290,5 | ||||
| Г | Благоустрій 10% | 3756,15 | ||||
| Всього по А-Г | 59898,68 | |||||
| Д | Інші капітальні роботи і витрати 18% | 10781,76 | ||||
| Всього по А-Д | 70680,44 | |||||
| Е | Непередбачені витрати 20% | 14136,09 | ||||
| Всього | 84816,53 |
Таблиця 13.2
Річні витрати на виробничу електроенергію
| № п/п | Назва об’єкту | Активна енергія кВт.год/рік | Тариф за 1 кВт.год активної енергії, грн | Вартість активної енергії, тис.грн./рік |
| 1. | ГНС | 8535734,3 | 0,26 | 2219,3 |
| 2. | Насосно-повітродувна станція | 8745000 | 0,26 | 2273,7 |
| 3. | НС зворотнього активного мулу | 667000 | 0,26 | 173,420 |
| Всього | 17947734 | 4666,42 |
Таблиця 13.3
Витрати на теплову енергію і паливо
| № п/п | Назва споживачів теплової енергії | Кількість спожитої теплової енергії | Тариф, грн./Гкал | Вартість теплової енергії, тис.грн/рік | |
| ккал/год | Гкал/рік | ||||
| 1 | ГНС | 46800 | 409,97 | 7,56 | 3,099 |
| Всього | 46800 | 409,97 | 3,099 | ||
| 2. | Невраховані витрати 10% | 0,31 | |||
| Всього | 3,409 | ||||
Таблиця 13.4
Розрахунок фонду заробітної плати
| № п/п | Показники | Категорія показників | Разом | ||
| Робітники | Службовці | МОП | |||
| 1. | Середньомісячна заробітна плата одного працюючого, тис.грн. | 0,25 | 0,3 | 0,19 | 0,74 |
| 2. | Чисельність обслуговуючого персоналу, чол. | 130 | 30 | 13 | 173 |
| 3. | Місячна заробітна плата, тис.грн. | 32,5 | 9,0 | 2,47 | 43,97 |
| 4. | Тривалість робочого періоду, міс. | 12 | 12 | 12 | 12 |
| 5. | Річна заробітна плата, тис.грн. | 390 | 108 | 29,64 | 527,64 |
| 6. | Додатковий фонд заробітної плати (15% від річної заробітної плати), тис.грн. | 58,5 | 16,2 | 4,45 | 79,15 |
| 7. | Основна і додаткова зарплата, тис.грн. | 448,5 | 124,2 | 34,09 | 606,79 |
| 8. | Відрахування на соціальне страхування (38,5% від річної зарплати), тис.грн. | 172,67 | 47,82 | 13,12 | 223,61 |
| Разом: | 621,17 | 172,02 | 47,21 | 840,4 | |
Таблиця 13.5
Розрахунок амортизаційних відрахувань
| № п/п | Назва споруд і будівель | Вартість тис.грн. | Загальна норма амортизації % | Сума амортизації відрахувань тис.грн. |
| 1. | Керамічні труби | 12493,73 | 2,5 | 312,3 |
| 2. | Азбестоцементні труби | 663,4 | 2,3 | 15,26 |
| 3. | ГНС | 815,75 | 2 | 16,32 |
| 4. | Установка решіток і дробарки | 133,92 | 2 | 2,69 |
| 5. | Пісковловлювачі | 234,00 | 2 | 4,68 |
| 6. | Блок первинних відстійників з НС сирого осаду | 1399,13 | 2 | 27,98 |
| 7. | Аеротенки | 3157,21 | 2,5 | 78,93 |
| 8. | Вторинні відстійники | 1865,5 | 2 | 37,31 |
| 9. | Лоток Паршаля | 3,25 | 2 | 0,07 |
| 10. | Контактні резервуари | 516,78 | 2 | 10,33 |
| 11. | Мулозгущувачі | 716,6 | 4 | 28,66 |
| 12. | Метантенк | 1077,38 | 2,5 | 26,93 |
| 13. | Мулові майданчики | 12103 | 6,7 | 810,9 |
| 14. | Піскові майданчики | 10,13 | 6,7 | 0,68 |
| 15. | Насосна-повітродувна станція | 806,00 | 2 | 16,12 |
| 16. | Хлораторна | 390,00 | 2 | 7,80 |
| 17. | Адміністративно-побутовий корпус | 812,50 | 2 | 16,25 |
| 18. | Котельня | 182,00 | 2 | 3,64 |
| 19. | Дренажна НС | 84,50 | 2 | 1,69 |
| 20. | Мулова НС | 97,50 | 2 | 1,95 |
| Всього | 37561,53 | 1420,49 | ||
| Невраховані витрати 10% | 142,05 | |||
| Всього | 1562,54 |
Таблиця 13.6
Кошторис річних експлуатаційних витрат по статтях
| № п/п | Назва статті | Річні витрати по системі в тис.грн./рік |
| 1. | Хімічні реагенти | 51,04 |
| 2. | Електроенергія | 4666,42 |
| 3. | Теплова енергія | 3,4 |
| 4. | Заробітна плата | 840 |
| 5. | Амортизаційні відрахування | 1562,54 |
| 6. | Поточний ремонт 1% від кап.затрат | 848,2 |
| 7. | Інші витрати – зарплати робітників | 840 |
| Всього | 8811,6 |
Таблиця 13.7
Техніко-економічні показники проекту
| № п/п | Назва показників | Одиниця виміру | Величина |
| А | Будівельні показники | ||
| 1. | Капітальні вкладення | тис.грн | 84816,53 |
| 2. | Питомі капітальні вкладення | грн/м3 | 3,20 |
| 3. | Довжина мережі | км | 69,8 |
| 4. | Вартість будівництва 1 п.м мережі | грн./п.м | 179,0 |
| Б | Експлуатаційні показники | ||
| 5. | Потужність системи річна добова | тис.м3/рік тис.м3/добу | 26467,2 72.51 |
| 6. | Річні експлуатаційні витрати по системі | тис.грн./рік | 8811,6 |
| 7. | Собівартість одиниці послуг | грн./м3 | 0,33 |
| 8. | Тариф | грн./м3 | 0,40 |
| 9. | Річна потужність системи в діючих тарифах (дохід) | тис.грн | 10586,88 |
| 10. | Прибуток | тис.грн | 1775,28 |
| 11. | Вартість основних виробничих фондів | тис.грн. | 37561,53 |
| 12. | Рівень рентабельності системи: а) за собівартістю б) за основними фондами | % % | 20,15 4,73 |
| 13. | Списочна чисельність робітників | чол. | 173 |
| 14. | Річний виробіток на 1 працюючого | тис.м3чол./рік | 152,99 |
| 15. | Спожит. акт. електроенергія | тис.кВт.год/рік | 17947,7 |
| 16. | Питоме споживання електроенергії | кВт.год/м3 | 0,97 |
| 17. | Спожита теплова енергія | Гкал/рік | 409,97 |
| 18. | Питоме споживання теплової енергії | Гкал/м3 | 0,02 |
Використана література
![](https://s.studizba.com/z.php?f=/templates/si/i/noavatar.png&w=100&h=100&t=1"){kind=avatar}
