Будівельний майданчик для спорудження каналізаційної насосної станції огороджується згідно з ГОСТ 23407-78 панелями огородження висотою 1,2 м.

До початку робіт на будівельному майданчику повинні бути влаштовані під’їздні шляхи і внутрішньомайданчикові дороги, що забезпечують вільний і безпечний доступ транспортних засобів до всіх об’єктів і складських приміщень у відповідності [28 п.5; 29 р.3]. Швидкість руху транспортних засобів поблизу місць проведення робіт не повинна перевищувати на прямих ділянках – 10, на поворотах – 5 км/год.

При виконанні будівельних і монтажних робіт працівники мають бути забезпечені спецодягом:

- костюм захисний (С-369-82);

- чоботи гумові (ГОСТ 5375-79)

- каска будівельна (ГОСТ 12.4.087-84)

При виконанні торкрету вальних робіт в комплект засобів індивідуального захисту повинні ще входити:

- захисні окуляри ( ЗП8-80);

- респіратор (ЩБ-1)

- рукавиці гумові (ГОСТ 20010-74 за [28,29].

Робітники повинні проходити підготовку згідно ГОСТ 12.0.004-79. Машиністи кранів, страхувальники, електрозварювальними повинні проходити навчання по спеціальній програмі за [28, пр.7].

Працівники, які поступають на будівельний майданчик повинні проходити інструктаж по техніці безпеки з обов’язковим фіксуванням в журналі по техніці безпеки по ГОСТ 12.0.004-79, за [28, пр.17].

Робоче місце електрозварювальника повинно бути добре обладнане, тобто встановлені міцні підмостки і риштування, забезпечена подача електродів. При роботі на висоті 3 м., особливу увагу потрібно звернути на те, щоб підмостки не перевантажувались допоміжними матеріалами і мали соціальний настил з бічними дошками, виключаючи можливість падіння вниз інструментів і електродів. При виконанні зварювальних робіт необхідно дотримуватись вимог ГОСТ 12.3.003-86 та ГОСТ 12.1.013-78, [28, п. 6]. Зварювальник повинен мати спецодяг і рукавиці. Зварювальний кабель повинен бути ізольований і відповідати вимогам ГОСТ 12.1.030-81. В проекті живлення подається від протекторної мачти до розподільника по кабелю довжиною 70м., з площею поперечного перерізу 50мм² і силою струму 300 А.

В кабіні автокрану і гусеничних кранів повинні знаходитись вогнегасники типу ОГ. Заходи по техніці пожежної безпеки повинні відповідати вимогам ГОСТ 12.1.004-85 [29]; групу вогнестійких будівельних матеріалів визначаємо у відповідності із СТ СЭВ 2437-80 і СТ СЭВ 382-76.

Все електрообладнання на майданчику повинно бути заземлене і занулене згідно з [29] по ГОСТ 12.1.030-81.

Після заливки бетонної суміші в опалубку виконуються заходи по ущільненні бетону, тобто вібраційні роботи. Вібрація викликає в організмі робочого реакцію, яка є причиною функціональних розладів різних органів. Під дією вібрації відбуваються зміни в центральній нервовій системі, серцево-судинній системі, опорно-руховому апараті, по ГОСТ 12.1.034-81. Тому при вібраційних роботах глибинним вібратором робітник, який безпосередньо тримає вібробулаву, повинен користуватися рукавицями.

Гранично допустимі норми вібрації лімітуються ГОСТ 12.01.034-81. Згідно із СН 243-71 допустима величина параметрів вібрації при ущільнені бетонної суміші, на протязі робочої зміни 8 год. середньогеометрична частота 5,6 Гц, гранична 11,2 Гц, амплітуда перетікання при граничних коливаннях 0,056 мм, середнє квадратичне значення коливальної швидкості 2 мм/с, або 92 дБ відносно 5·10^-5мм/с.

При вібророботах також виникає шум від віброобладнання, який лімітується за ГОСТ 12.1.003-83 ССБТ. Згідно п.13.8, при середньогеометричній частоті 63 Гц, рівень звукового тиску на території майданчика 103 дБ, а рівень звуку 30 дБ.

При роботі з віброустаткуванням згідно ГОСТ 12.1.012-78 ССБТ, робочий повинен мати такі предмети індивідуального захисту: каску ГОСТ 12.4.087-84, захисний костюм С-369-82, гумові чоботи, окуляри.

При подачі ємності з цементом в зону цементування використовується автокран Кс-3562А, висота підйому крюка якого становить 18 м, виліт стріли 20 м. Канатні стропи згідно ГОСТ 25573-82 приймаються чотирьохгілкові НСК. Розривне зусилля канату 6х36х1 за ГОСТ 7668-80 з кількістю дротів 216 шт., тип ЛК-РО при маркірованій групі дроту 1764 становить 175,5 кН. Діаметр канату 18 мм, площа поперічного перерізу 125, 78 мм², вага 1000 м. канату 1245 кг.

Встановлення і демонтаж будівельних підмосток регламентується згідно [28, пр.12]. Ділянку, на якій встановлюється риштування, обмежують огорожею висотою 0,8м. і знаками безпеки згідно ГОСТ 12.4.026-76. В процесі зведення відстійників проводиться електрозварювальні роботи при зварюванні стінових панелей між собою. Відстань між підмостками і місцем зварювання повинна бути не менша 0,5 м [28, п. 6].

При роботі на будівельному майданчику в другу зміну приймається освітлення майданчика прожектором типу ПСМ-50-1, в якому встановлюється лампа ПЖ-220-1000 з максимальною силою світла 640 кд і нормативною освітленістю 40 лк.

12.4 Розрахунок занулення трансформатора живлення

Розраховуємо систему захисного занулення при потужності живильного трансформатора 100 кВА, схема з’єднання обмоток трансформатора – зірка, електродвигун асинхронний серія 4А; U = 380 В,

п = 3000 хв^-1 тип 4А112 – 2.

Перевіряємо умову забезпечення відключаючої здатності занулення.

, вст; (12.4.1)

;

де ф – фазова напруга, В;

Z_m – опір трансформатора, Ом, за [29, таб VI. 1], Z_m = 0,799;

Z_п – опір петлі фаза-нуль, який визначається за формулою:

; (12.4.2)

де, R_н, R_ф – активний опір фазового і пулевого провідників, Ом;

Х_н, Х_ф – внутрішній індуктивний опір фазового, нулевого провідників, якими можна знехтувати, так як для кольорових провідників ці значення дуже малі;

Х_п - зовнішньо індуктивний опір теплі фаза-нуль, Ом.

Для розрахунку активних опорів R_ф і R_н задаємося перерізом, довжиною і матеріалом нулевого та фазового провідників. Опір провідників із кольорових матеріалів визначається по формулі:

, (12.4.3)

Де - питомий опір провідника, для міді = 0,018 Ом·мм²/м;

l – довжина провідника

- нульового l_н = 150 м;

- фазового l_ф = 200 м;

S – переріз провідника, мм²

- нульового S_н = 50,28 (d =8 мм);

- фазового S_ф = 28,27 ( d =6 мм);

• нулевого Ом;

• фазового Ом.

Визначаємо номінальний струм електродвигуна за формулою:

(12.4.4)

де Р – номінальна потужність двигуна, кВт;

Р = 7,5 кВт

Н – номінальна напруга, В;

cos - коефіцієнт потужності, cos = 0,88

А.

Розраховуємо пусковий струм двигуна виходячи із умови :

А.

Визначаємо номінальний струм плавної вставки за формулою

(12.4.5)

де – коефіцієнт режиму роботи,

А

Визначаємо очикуване значення струму короткого замикання:

А

Задаємося стандартним перерізом нулевого проводу S_н = 50,28 для

= 8 мм і розраховуємо густину струму :

А /мм²

Зовнішній індуктивний опір петлі фаза – нуль х_п = 0,6 Ом/км.

Загальна довжина петлі фаза нуль.

150+200 = 350 Ом ;

Ом = 0,35 км, тоді Ом.

Використовуючи отримані значення, визначаємо Z_п ; визначаємо струм короткого замикання:

Ом

А.

Перевіряємо умови надійного зпрацювання захисту:

А.

Струм більше ніж в чотири рази перевищує номінальний струм вставки, тому при замиканні на корпус плавна вставка перегорить за 4-6 ск і відімкне пошкоджену фазу. По номінальному струму приймаємо плавну вставку серії ПН2-100 з номінальним струмом 60А при напрузі мережі 380 В.

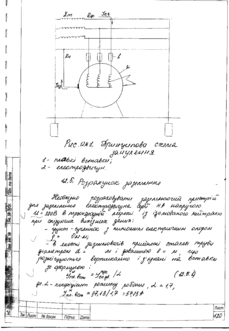

Рис.12.4.1. Принципова схема занулення

1 – плавкі вставки;

2 – електродвигун.

12.5 Розрахунок заземлення

Необхідно розраховувати заземлюючий пристрій для заземлення електродвигуна серії НА напругою U = 380 В в трьохфазній мережі із ізольованого нейтралю при слідуючих вихідних даних:

- грунт – суглинок з питомим електричним опором

ρ =

- в якості заземлювачів прийняті сталеві труби діаметром d = м і довжиною l=м, що розміщуються вертикально і з’єднані на вставки за формулою:

(12.5.1)

де L – коефіцієнт режиму роботи, L = 1,7;

А.

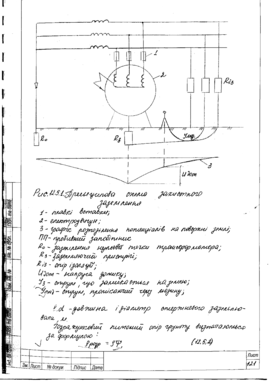

Рис.12.5.1. Принципова схема захисного заземлення

1 – плавкі вставки;

2 – електродвигун;

3 – графік розподілення потенціалів на поверхні земля;

ПП – пробивний запобіжник;

R_о – заземлення нульової точки трансформатора;

R₃ - заземляючий пристрій;

R_із – опір ізоляції;

И_дот – напруга дотику;

І₃ – струм, що замикається на землю;

І_люд – струм, протікаючий через людину;

l, d – довжина і діаметр стержневого заземлювача, м.

Розрахунковий питомий опір ґрунту визначаються за формулою:

(12.5.2)

Визначаємо очікуване значення струму короткого замикання:

,А

Задаємся стандартним перерізом нулевого проводу S_н = 50,28 для d = 8мм і розраховуємо густину струму :

А / мм²

Зовнішній індуктивний опір петлі фаза нуль Х_л = 0,6 Ом/км.

Загальна довжина петлі фаза нуль

150+200 = 350 Ом = 0,35 км, тоді Х_п = 0,6 · 0,35 = 0,21 Ом

Використовуючи отримані значення, визначаємо Z_п і визначаємо струм короткого замкнення:

,Ом

А

Перевіряємо умову надійного спрацювання захисту:

А

Струм І_кз більше ніж в чотири рази перевищує номінальний струм вставки, тому при замиканні на корпус плавка вставка перегорить за 4-6 сек відімкне пошкоджену фазу. По номінальному струму приймаємо плавку вставку серії. ПН₂-100 з номінальними струмом 60А при напрузі мережі 380В, зварці сталевою полосою 40 х 4 мм.

- потужність електродвигуна серії 4А112 М2

U = 7,5 кВт, п = 3000 хв^-1;

- потужність трансформатора прийнята 100 кВА, необхідне по нормам допустимий опір заземлюючого пристрою z_з < 40 м.

Визначаємо опір одиночного вертикального заземлення по формулі:

(12.5.3)

де t – відстань від середини заземлювача до поверхні ґрунту, м;

де - коефіцієнт сезонності, що враховує можливість підвищення опору ґрунту за період 1 рік, = 1,7

Ом ·м
