В неблагоприятные периоды года возможно образование сезонной «верховодки» на малых глубинах 0,5–0,7 м и особенно в пониженных частях рельефа.
Р
ис. 4.2 План буровых скважин
Грунты участка не засолены.
Территория проектируемого строительства относится к району закрытого карста. Карстообразовательные и современные эрозионные процессы развиты слабо.
Грунты по степени морозной пучинистости относятся к слабым и среднепучинистым.
Степень коррозийной активности связных грунтов к свинцовой оболочке кабеля – средняя.
Нормативная глубина промерзания для данного района составляет 1,6 м
При проектировании сооружений на закарстованных территориях следует предусматривать мероприятия, исключающие возможность образования карстовых деформаций или снижающие их неблагоприятное воздействие на сооружения, к которым относятся:
заполнение карстовых полостей;
прорезка закарствованных пород глубокими фундаментами;
закрепление закарствованных пород или вышележащих грунтов;
водозащитные мероприятия;
исключение или ограничение неблагоприятных техногенных воздействий.
Выбор одного или комплекса мероприятий должен производиться с учетом видов возможных карстовых деформаций и их параметров, степени значимости сооружения, его конструктивных и эксплутационных особенностей.
Принятые мероприятия не должны приводить к активизации карстовых процессов на примыкающих территориях.
В обоснованных случаях следует предусматривать контроль за развитием карстовых процессов в зоне сооружения во время его эксплуатации.
При проектировании сооружений на закарстованных территориях с возможностью образования провалов следует применять фундаменты с консольными выступами: неразрезные ленточные, пространственно-рамные, плоские и ребристые плитные.
При необходимости усиления оснований и фундаментов существующих сооружений следует предусматривать:
объединение отдельных фундаментов в пространственно-рамные конструкции;
устройство консольных выступов, поясов жесткости и т.п.;
закрепление грунтов основания;
заполнение образовавшихся провалов (песком, щебнем, цементным раствором и т.п.)
3.2 Сбор нагрузок
Таблица 3.2. Сбор нагрузок на элементы здания
| Наименование материалов | Удельный вес, кН/м3 | Толщина, м | Нормативная нагрузка на 1м2, кН | Коэффициент надежности, γf | Расчетная нагрузка на 1м2, кН |
| Наружная кирпичная стена | |||||
| Кирпичная стена | 18 | 0.5 | 9 | 1.1 | 9.90 |
| Утеплитель | 0.3 | 0.14 | 0.04 | 1.2 | 0.05 |
| Всего | 9.04 | 1.15 | 9.95 | ||
| Внутренняя кирпичная стена | |||||
| Кирпичная стена | 18 | 0.38 | 6.84 | 1.1 | 7.52 |
Лестничный марш | |||||
| Лестничный марш 10/(2.7*1.35) | 2.74 | 1.1 | 3.02 | ||
| Лестничная площадка | |||||
| Лестничная площадка 12.8/(2.8*1.3) | 3.52 | 1.1 | 3.87 | ||
| Покрытие | |||||
| 2 слоя рубероида | 14 | 0.01 | 0.28 | 1.2 | 0.34 |
| Цементо-песчанная стяжка | 18 | 0.02 | 0.36 | 1.1 | 0.40 |
| Пароизоляция | 6 | 0.005 | 0.03 | 1.2 | 0.04 |
| Плита покрытия 19/(6*1,5) | 2.11 | 1.1 | 2.32 | ||
| Всего | 2.78 | 1.15 | 3.09 | ||
| Междуэтажное перекрытие | |||||
| Линолеум | 14 | 0.005 | 0.07 | 1.2 | 0.08 |
| Древесно-волокнистая плита | 10 | 0.025 | 0.25 | 1.2 | 0.30 |
| Пергамин | 6 | 0.005 | 0.03 | 1.2 | 0.04 |
| Цементо-песчанная стяжка | 18 | 0.04 | 0.72 | 1.1 | 0.79 |
| Плита перекрытия 20.6/(6*1,5) | 2.29 | 1.1 | 2.52 | ||
| Всего | 3.36 | 1.16 | 3.73 | ||
| Чердачное перекрытие | |||||
| Досщатый пол | 5 | 0.02 | 0.1 | 1.2 | 0.12 |
| Утеплитель | 0.8 | 0.2 | 0.16 | 1.2 | 0.19 |
| Пароизоляция | 6 | 0.005 | 0.03 | 1.2 | 0.04 |
| Плита перекрытия 20.6/(6*1,5) | 2.29 | 1.1 | 2.52 | ||
| Всего | 2.58 | 1.175 | 2.87 | ||
| Перегородки | |||||
| Перегородки 6*0.08*6*2.5*12/(6*24) | 0.6 | 1.2 | 0.72 | ||
Сечение 1

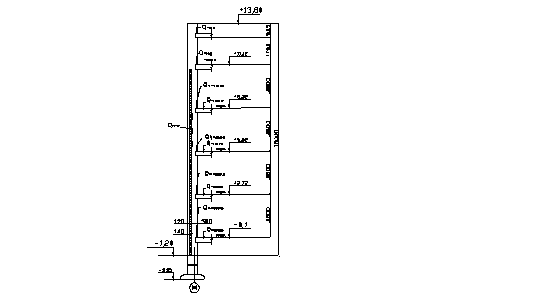

Рис. 3.3.
Таблица 3.3.
| Наименование нагрузок | эксцентриситет, е | Предельное состояние | ||||||
| I | Коэффициент надежности, γf | II | ||||||
| NII, кН/м.п | МII, кН/м.п. | NI, кН/м.п | МI, кН/м.п | |||||
| Постоянные нагрузки | ||||||||
| Собственный вес перекрытия 4*3*3.36 | 0 | 40.32 | 0 | 1.16 | 46.77 | 0 | ||
| Собственный вес чердачного перекрытия 3*2.58 | 0 | 7.74 | 0 | 1.18 | 9.09 | 0 | ||
| Собственный вес перегородок 4*0.6*3 | 0 | 7.20 | 0 | 1.20 | 8.64 | 0 | ||
| Собственный вес покрытия 3*2.78 | 0 | 8.34 | 0 | 1.15 | 9.59 | 0 | ||
| Собственный вес стеновых блоков 13*3 | 0 | 39.00 | 0 | 1.10 | 42.90 | 0 | ||
| Собственный вес стены 15.0*9.04*0.81 | 0 | 109.84 | 0 | 1.15 | 126.31 | 0 | ||
| Итого | 212.44 | 0 | 1.39 | 294.65 | 0 | |||
| Временные нагрузки | ||||||||
| Снеговая 1.5*3*0.95 | 0 | 4.28 | 0 | 1.4 | 5.99 | 0 | ||
| Полезная нагрузка на перекрытие 1.5*0.91*4*0.95*3 | 0 | 15.56 | 0 | 1.4 | 21.79 | 0 | ||
| Итого | 19.84 | 0 | 1.4 | 27.77 | 0 | |||
| Всего | 232.27 | 0 | 322.42 | 0 | ||||
ΨА1 = 0,4 +
=1,43 ψn1 = 0.4 +
=0,91
Коэффициент остекленности Кост.=
Сечение 2

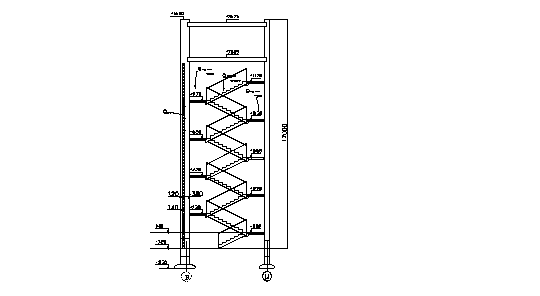

Рис. 3.4.
Таблица 3.4.
| Наименование нагрузок | эксцентриситет, е | Предельное состояние | ||||
| I | Коэффициент надежности, γf | II | ||||
| NII, кН/м.п | МII, кН/м.п. | NI, кН/м.п | МI, кН/м.п | |||
| Постоянные нагрузки | ||||||
| Вес лестничного марша 9*2.74*1.5 | 0 | 36.99 | 0 | 1.10 | 40.69 | 0 |
| Вес лестничной площадки 9*3.52*1.5 | 0 | 47.52 | 0 | 1.10 | 52.27 | 0 |
| Собственный вес чердачного перекрытия 1.5*2.58 | 0 | 3.87 | 0 | 1.18 | 4.55 | 0 |
| Собственный вес покрытия 1.5*2.78 | 0 | 4.17 | 0 | 1.15 | 4.80 | 0 |
| Собственный вес стеновых блоков 13*3 | 0 | 39.00 | 0 | 1.10 | 42.90 | 0 |
| Собственный вес стены 17.0*9.04*0.93 | 0 | 142.92 | 0 | 1.15 | 164.36 | 0 |
| Итого | 274.47 | 0 | 1.10 | 301.92 | 0 | |
| Временные нагрузки | ||||||
| Снеговая 1.5*1.5*0.95 | 0 | 2.14 | 0 | 1.40 | 2.99 | 0 |
| Полезная нагрузка на перекрытие 3*0.88*9*0.95*1.95 | 0 | 44.02 | 0 | 1.40 | 61.62 | 0 |
| Итого | 46.15 | 0 | 1.40 | 64.61 | 0 | |
| Всего | 320.63 | 0 | 366.53 | 0 | ||
ΨА1 = 0,4 + =1,86 ψn1 = 0.4 + =0,88
