РЕЗУЛЬТАТЫ ОСНОВНОГО РАСЧЕТА:

Величина ГСОП: 6199.70 сут.

Требуемое сопротивление теплопередаче назначалось по СНиП и равно: 4.690 м²·°С / Вт

Толщина расчетного слоя, м: 0.19

Расчетное сопротивление теплопередаче, м²·°С / Вт: 4.900

и превышает требуемое на 4.49%

Величина Ra превышает Rб на 0.00%

Температура внутренней поверхности: 0.0 °С

Температура точки росы: 10.7 °С

Выпадения конденсата не произойдет.

2.2 Решение по применению строительных конструкций и материалов

Наружные стены предусматриваются из силикатного кирпича маки 100 на растворе марки 50.

Цоколь выполняется из глиняного обыкновенного кирпича марки 100 с облицовкой керамическими плитками типа «кабанчик».

Внутренние стены запроектированы из силикатного кирпича марки 75

Междуэтажные перекрытия запроектированы над всеми помещениями из железобетонных пустотных панелей толщиной 22 см.

Покрытие из ребристых железобетонных плит покрытий промышленных зданий.

В качестве утеплителя приняты полужесткие минераловатные плиты.

Кровля – рулонная с внутренним водостоком.

Лестницы – из крупноразмерных железобетонных маршей и железобетонных площадок с укладкой накладных проступей на марши и мозаичного отделочного слоя по верху площадок на заводе.

Перегородки – из гипсоцементных перегородочых плит размером 40 80 см; двойные толщиной 20 см с воздушным зазором 4 см и одинарные – толщиной 8 см.

Отмостка вокруг здания асфальтобетонная шириной 75 см, толщиной 3 см по щебеночному основанию толщиной 7 см. Минимальный уклон отмостки от здания 4%.

Табл. 3.1 Указания по производству полов и отделке помещений

2.3 Указания по производству работ

Производство работ по возведению здания должно выполнятся в полном соответствии с действующими Строительными Нормами и Правилами.

Фасады решаются с облицовкой стен силикатным кирпичом. Вертикальные четверти для оконных и дверных проемов принять 6,5 см. Горизонтальные четверти – 7,5 см.

При производстве отделочных работ руководствоваться следующими указаниями:

Кладка наружных стен ведется с расшивкой швов фасадной стороны, внутренние поверхности стен штукатурятся. Перегородки затираются. Фасадный экран козырька выполняется из профилированного алюминия.

Нижняя поверхность козырька подшивается вагонкой, которая покрывается бесцветным масляным лаком за 2 раза. В нижней обшивке предусматриваются отверстия для установки светильников.

Оконные переплеты с наружной стороны и наружные двери окрашиваются масляной краской светло-бежевого цвета. Нижние обвязки входных и тамбурных дверей с двух сторон обшиваются алюминиевыми листами. Потолки в местах сколов затираются. Швы на потолках расшиваются.

Ограждения внутренних лестниц, трубопроводы и отопительные приборы, внутренние двери окрашиваются масляной или эмалевой краской светлого тона в цвет стен.

Оконные переплеты с внутренней стороны и подоконные доски окрашиваются масляной краской белого цвета.

При производстве работ в зимних условиях кирпичную кладку вести способом замораживания. Для обеспечения прочности кирпичной кладки на период оттаивания и первоначального твердения раствора кладки необходимо разгрузить простенки 1^го, 2^го и 3^го этажей постановкой под концы железобетонных перемычек деревянных стоек диаметром не менее 16 см на клиньях и распределительных подкладках.

Стойки устанавливаются точно одна над другой. Разгрузочные стойки и временные крепления должны сохраняться после оттаивания.

3. Расчетно-конструктивная часть

3.1 Расчет фундаментов мелкого заложения

Фундаменты мелкого заложения возводятся в открытых котлованах. Их отличительными особенностями являются передача нагрузки на основание преимущественно через подошву и отношение высоты фундамента к ширине менее четырех. Применение таких фундаментов обычно считается рациональным при глубине заложения до 2…4 м.

Рельеф исследуемой территории относительно ровный с общим пологим (i=0,003) уклоном на север, осложненный иногда овальными карстовыми воронками глубиной 0,5–2,0 м (закрытый карст). Современный рельеф в общих чертах повторяет морфологию кровли верхнекаменноугольных известняков покрытых маломощным слоем верхнечетвертичных отложений. Абсолютные отметки рельефа колеблются от 110 м (в северной части) до 119 м (в южной части). Относительный перепад высот составляет в пределах всей площадки 0,5–2,5 м.

Верхнечетвертичные отложения (gQ_III) представлены мореными суглинками и в верхней части разреза маломощным (до 0,5 м) слоем супесей, по которым развит почвенно-растительный слой (лесные почвы) мощностью 0,2 м (pdQ_IV). Мощность мореных образований колеблется от 0,4 до 1,5 м. Основными условиями благоприятными для развития карста на данной территории является близкое к поверхности залегание каменноугольных пород и маломощный покров четвертичных отложений, залегающих на карбонатных породах, легко проницаемых для обильных атмосферных осадок и поверхностных вод. Породы, слагающие район неоднократно подвергались процессам карстообразования в прошлые геологические эпохи.

По степени растворимости карбонатные породы относятся к труднорастворимым.

В практике освоения закарстованных территорий наибольшее распространение получили монолитные железобетонные фундаменты в виде лент, перекрестных лент и плит, которые должны обеспечить необходимую прочность и жесткость конструкции и несущую способность основания при образовании под ними провала. Для уменьшения силового воздействия на краях сооружений рекомендуется устройство консольных выпусков за пределы контура сооружения.

Так как на нашей строительной площадке процессы карстообразования не обнаружены, то целесообразней использовать сборный вариант фундаментов. В связи с этим нужно предусмотреть ряд мероприятий, которые помогут избежать возникновение процессов карстобразования:

Устройство закрытой ливневой и промышленной канализации;

Предотвращение сброса химически агрессивных по отношению к карстующимся породам промышленных и бытовых вод;

Регулирование откачек подземных вод;

Ограничение объема утечки промышленных и хозяйственных вод в грунт;

Ограничение числа источников вибрации;

Ограничение объема взрывных работ.

Ниже приводится характеристика инженерно-геологических элементов в залегании сверху вниз.

Продуктивный горизонт почв (pdQ_IV).

ИГЭ – 1: Почвенно-растительный слой с корнями растений. Вскрыт повсеместно.

Мореные образования (gQ_III)

ИГЭ – 2: Супесь палево-бурая, легкая до тяжелой, плотная, твердая. Слой залегает, как правило, под почвой, маломощный.

ИГЭ – 3: Суглинок коричнево-бурый, легкий, реже тяжелый, пылеватый, плотный, полутвердый и твердый, с гравием и галькой выветрелых известняков в 10–20%.

Верхнекаменноугольные образования (C₃)

ИГЭ – 4: Известняк серый, светло-серый, тонкозернистый, выветрелый, плитчатый, трещиноватый, средней прочности. R_c=1,0–1,5 МПа. Условно-расчетное сопротивление R₀=0.6МПа, 0,8<К_вс<0,9. Коэффициент крепости по Протодьяконову –4. Предварительный расчет фундаментов на естественном основании произведен по программе BLOCK по расчетным сечениям. Программа BLOCK не предусматривает расчет скальных грунтов, поэтому ИГЭ – 4 (известняк) заменяем супесью с повышенными прочностными характеристиками.

Таблица 4.1 Физико-механические свойства грунтов

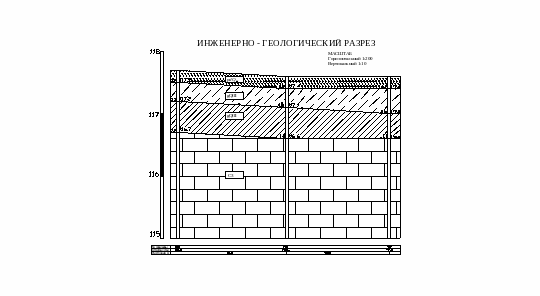

Рис. 4.1 Инженерно геологический разрез площадки

Оценка инженерно-геологических условий:

Подземные воды на период изысканий на всей исследуемой территории до глубины 2.7 м не отмечаются. Подземные воды пластово-трещинного типа приурочены к толще трещиноватых известняков и залегают на отметках 107 – 108 м.
