для улучшения питания населения страны;

для организации лечебно-профилактического питания лиц, связанных с химическими и физическими факторами риска на промышленных предприятиях и последствиями аварий на атомных реакторах;

для улучшения обеспечения высококачественными продуктами питания населения Севера и других труднодоступных районов;

для питания работников, условия труда и быта которых предъявляют повышенные требования к качеству питания (геологи, нефтяники, газовики, металлурги, шахтеры, подводники, строители дорог, заготовители леса и т.п.);

для детского и специального питания (радиопротекторного, иммуномодулирующего);

в рационах питания спортсменов, путешественников

для переработки лекарственных растений и эндокринно-ферментного сырья с целью длительного хранения и получения на этой основе лекарственных препаратов с заданными свойствами.

В пищевой промышленности продукты сублимационной сушки используются в качестве натуральных красителей и для повышения общей биологической ценности колбас, хлеба, молочных и других продуктов.

Особая роль отводится этим продуктам в создании государственных резервов продовольствия.

В нашей стране высокое качество продуктов сублимационной сушки доказано многочисленными исследованиями, а также практикой их использования для организации питания космонавтов, где к качеству пищи предъявляются особо высокие требования.

Продукты сублимационной сушки не требуют холода и других специальных условий для хранения, могут транспортироваться любым видом транспорта в любую климатическую зону и отдаленный регион, их показатели качества в течение длительного времени (5-10 лет) практически равны показателям свежих продуктов. Это одно из преимуществ сублимации.

Применение таких продуктов оказывает воздействие на организм человека в разных направлениях:

нормализует работу желудка, кишечника, печени, почек, поджелудочной железы, очищает организм от вредных накоплений после химии - и радиотерапии, от солей тяжелых металлов, повышая при этом уровень гемоглобина в крови;

производит антиоксидантное действие, замедляя процессы старения и уменьшая риск злокачественных образований;

стимулирует иммунную, нервную, сердечно-сосудистую и другие системы организма, снижая тем самым вероятность и тяжесть заболеваний;

восстанавливает и поддерживает энергопотенциал человека.

Сублимированные продукты используются как оздоровительное питание и как направленное лечебно-профилактическое средство. Нужная направленность достигается подбором взаимодополняющих растительных биологически активных компонентов, чем обеспечивается нужное сочетание витаминов, ферментов, микроэлементов и других полезных веществ.

Описание установки.

Схема вакуумной установки представлена на отдельном листе. Помимо пластинчато-роторного насоса, производительностью 7 л/с, система включает в себя камеру-сублиматор, камеру-конденсатор (десублиматор), холодильный агрегат, вакуумную линию откачки: комплект вакуумной арматуры, который состоит из клапан SMC XLS25, трубопроводов, вакуумного затвора 2ЗВЭ-400, 3-х натекателей FCV10K, 3-х терморезисторных датчиков вакуума ПМТ-6-3, комбинированного датчика влажности/температуры HIH-4602-C и механической ловушки жалюзного типа. Так же в системе предусмотрено подключение течеискателя MS-40.

Порядок включения установки.

Включается вакуумный насос NI. Данный насос откачивает вакуумную камеру-сублиматор вакуумной до давления порядка 10 Па., далее открывается вакуумный затвор V1. Процесс откачки контролируется с помощью трех терморезисторных преобразователей ПМТ-6-3 с диапазоном измеряемых давлений от 0.1 до 10⁵ Па.

Если во время процесса работы установки произойдет внештатная ситуация и отключится электричество, то перекрывается клапан V2 и открывается напуск в вакуумный насос VF1, затвор V1 остается открытым и откроется напуск воздуха в рабочую камеру VF2 (чтобы пары масла не перешли со стороны нагнетания на сторону всасывания).

Порядок выключения установки.

Для выключения установки сначала открывают напуск воздуха в рабочую камеру, затвор V1 закрыт. Осуществляют напуск воздуха на РПВН через натекатель VF1 и впоследствии выключают насос.

Система автоматики.

В дипломном проекте система автоматики как таковая не представлена, но необходимо отметить основное требование к этой системе: управление установкой идет по показаниям датчиков давления и сигналу о подаче напряжения.

Основные кнопки, расположенные на пульте управления:

1) подключение питания;

2) пуск вакуумного насоса;

3) контроль давления в системе;

5) управление холодильным агрегатом подачи хладагента;

6) управление вакуумными клапанами и затвором;

7) управление теплонагревателями камер;

8) программное обеспечение.

Назначение:

Установка сублимационной сушки предназначена для выпуска сублимированных пищевых продуктов: грибы, мясо, овощи/фрукты, яйца, и т.д. Остаточная влажность готового продукта не превышает 5%.

Высушенный таким образом продукт может транспортироваться и длительное время храниться без охлаждения. Восстановление первоначального вида с полным сохранением формы, цвета, запаха, вкуса и пищевой ценности достигается путем добавления воды. Высушенный продукт может быть также измельчен с целью получения высококачественных пищевых добавок, натуральных порошкообразных напитков.

Применение:

Готовая продукция используется в пищевой промышленности, сфере питания.

Сушка биоматериалов методом сублимации льда.

Предварительно замороженный в противнях продукт с толщиной слоя 10-12 мм на транспортных тележках (входят в комплектацию) подвозят к сушильной камере 1, закатывают по направляющим в камеру и закрывают крышкой. После чего, в камере создают рабочее давление, необходимое для процесса вакуумной сублимационной сушки ( Па), посредством включения вакуумных задвижек, перекрывающих откачку воздуха из камеры. Выход установки на заданный режим по давлению составляет в среднем 45-60 мин, после чего рабочее давление в сушильной камере поддерживается насосом.

При установлении в сушильной камере рабочею давления (данные контролируются и регистрируется на приборах пульта управления), включают нагрев теплопередающих плит, а соответственно и продуктовых полок. Температуру нагрева задают в ручную, она не должна превышать предельно допустимую температуру для данного продукта и автоматически поддерживается в течение всего процесса. Сушка биоматериалов в таком режиме сопровождается сублимацией льда, т.е. перехода влаги из твердого состояния в пар, минуя жидкую фазу. Далее, влажный пар, проходя через батарею конденсатора, конденсируется в виде льда, а неконденсирующиеся газы, посредством вакуумного насоса, выбрасываются в атмосферу. В результате на батареях конденсатора намораживается лед, толщина которого увеличивается по мере продолжительности сушки.

На этом все операции по подготовке установки к сушке продукта завершены и процесс вакуумной сублимационной сушки в камере проходит в автоматическом режиме.

Выгрузка продукта и подготовка оборудования к следующему циклу.

После окончания процесса сушки в одной из сушильных камер закрывают вакуумную задвижку, расположенную на патрубке между сушильной камерой и конденсатором, и отключают вакуумные насосы, работающие на эту камеру. Производят девакуумизацию конденсатора и сушильной камеры посредством напускных клапанов, установленных на установке и управляемых с пульта или вручную. Открывают крышку сушильной камеры и высушенный продукт, на противнях, выгружают и отправляют на упаковку или для дальнейшей переработки, а сушильную камеру и осушитель подготавливают для следующей сушки. Сушильную камеру и противни моют и дезинфицируют. Оттайка батарей осушителя осуществляется промыванием горячей водой, либо системой нагрева. После мойки сушильной камеры и противней и оттайки батарей осушителя, данный модуль готов к следующему циклу сушки, при этом вакуумный затвор между конденсатором и сушильной камерой открыт.

Технические характеристики:

1. Количество противней в сублиматоре, шт 22

2. Поверхность загрузки, м 7

3. Толщина слоя продукта на противне, мм 10-15

4. Температура продуктовых плит, °С -35 - +35

5. Рабочее давление в сушильной камере, Па

для пищевых продуктов, Па

1. Время достижения рабочего давления, мин 45 - 60

2. Продолжительность цикла сушки

при толщине слоя 10 - 15мм., ч 7 - 9

1. Расстояние между продуктовыми плитами, мм 65

2. Влажность продукта конечная, % 5

10. Количество циклов сушки без оттайки осушителя, цикл 1

11. Охлаждение вакуумных агрегатов естественное

12. Установленная мощность трехфазной электросети, кВт 12

13. Холодильная машина DWM Copeland M8-2SA-450

14. Потребляемая мощность (с холодильной машиной), кВт 8

15. Площадь, занимаемая установкой, м² 15

16. Общая масса, кг 700

1. Исследовательская часть

1.1 Расчет газовых нагрузок

Расчет вакуумной системы и выбор оборудования основывается на количественной оценке газовых потоков, поступающих в систему откачки

- технологические газовыделения, количество воздуха, содержащегося в водяном паре при сублимации.

В первые часы работы с противней сублиматора испаряется = 8кг/ ч или кг/с водяного пара, который в этом количестве осаждается на батареях конденсатора.

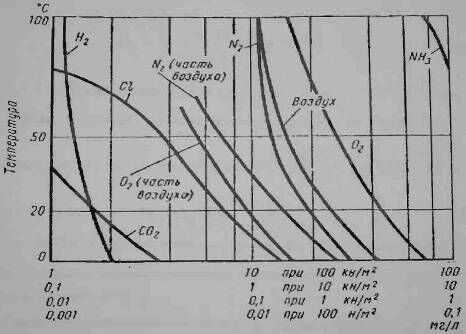

Но влажный воздух, кроме водяного пара, содержит воздух, который откачивается вакуумным насосом. Для оценки количества газов, растворенных в материале, можно воспользоваться данными, приведенными на рис.2, на котором представлены кривые растворимости газов в воде.

Рис.1

Как видно из рисунка, при давлении р=70Па и температуре влажного воздуха = 20°С содержится = 0.025 воздуха.

Из курса технической термодинамики известно выражение:

, где

- плотность влажного воздуха

- плотность смеси

- среднее рабочее давление, которое поддерживается в системе;

- газовая постоянная влажного воздуха;

= 20 + 273.16 = 293.16, К - температура входящей парогазовой смеси

Тогда газовый поток составит:

с

- десорбционное газовыделение с внутренней поверхности камеры. Известна скорость удельного газовыделения, измеряемая потоком газа, десорбирующегося с единицы поверхности в единицу времени , внутренняя площадь

, тогда

- натекания через фланцевые соединения.

Для оценки натеканий через соединения системы, суммируются натекания через каждые фланцевые соединения элементов входящих в систему.

Сублиматор сборный состоит из обечайки Dy = 1030 мм и боковых крышек.

Наибольшая величина натекания через каждое соединение не более

К обечайке привариваются пять фланцев = 63мм под датчики давления, датчик температуры, течеискатель и натекатель. Наибольшая величина натекания воздуха в вакуумную полость через каждый фланец .

На одной из крышек сублиматора предусмотрено смотровое окно, наибольшая величина натекания воздуха в вакуумную полость через смотровое окно . На другой крышке сублиматора предусмотрен фланец = 400мм для присоединения конденсатора. Между сублиматором и конденсатором установлен вакуумный затвор = 400мм, наибольшая

величине натекания воздуха в вакуумную полость через вакуумный затвор .

Характеристики
