Требования к параметрам кондиционируемого воздуха лежат в основе технологической компоновки, поэтому набор секций может быть весьма разнообразен. Секции могут быть скомпонованы в двухъярусном исполнении или с учетом рельефов помещений, в которых устанавливается кондиционер. Кроме стандартных типовых компоновок существует возможность создания собственной уникальной компоновки кондиционера.

Размеры секций унифицированы и зависят, как правило, от расхода и скорости обрабатываемого в кондиционере воздуха. Среди основных секций, используемых при компоновке центрального кондиционера: секция вентиляторная, охлаждения, нагрева, увлажнения, фильтрации, шумоглушения.

1.5 Конструкция и принцип работы основных секций и отдельных агрегатов центрального кондиционера

1.5.1 Секция охлаждения

Секция охлаждения представляет собой водяной или фреоновый теплообменник-воздухоохладитель, изготовленный из медных трубок (от 4 до 8 рядов) с алюминиевыми ребрами. В качестве хладагента (рабочей среды) может быть: охлажденная вода, смесь воды и гликоля, фреон (например, R-22). Хладагент, в зависимости от типа рабочей среды, может поступать от чиллера, градирни, артезианской скважины и т.п. Коллекторы выполнены из стальной оцинкованной (или с антикоррозийным покрытием) трубы.

Входные и выходные патрубки коллектора имеют наружную резьбу. Стандартно коллекторы оснащаются дополнительными патрубками для спуска хладагента и отведения воздуха.

Распределительный и обратный коллектор фреоновых теплообменников изготавливают из медных трубок.

Патрубки коллекторов выведены наружу секции. Воздухоохладитель имеет кожух из оцинкованной стали. Кожух может быть оборудован специальными транспортными держателями, облегчающими демонтаж и транспортировку.

Оребрение трубок воздухоохладителя производится, как правило, пластинчатыми ребрами, что обеспечивает высокую теплоотдачу при низком аэродинамическом сопротивлении теплообменника. Количество рядов трубок и расстояние между ребрами, в зависимости от типоразмера секции, может быть различным.

Стандартно в секцию охлаждения устанавливается поддон для конденсатной воды, сделанный из нержавеющей листовой стали и оснащенный выведенным наружу сливным патрубком, к которому присоединяется переливной сифон, т.н. водяной затвор (поставляется, как правило, вместе с секцией охлаждения).

Водяные воздухоохладители оснащаются противозамораживающими термостатами.

На рис. 4 представлена конструкция водяного трубчатого воздухоохладителя.

Кроме холодопроизводительности и расхода хладагента, водяные воздухоохладители характеризуются следующими параметрами:

Минимальная температура рабочей среды (вода), °С +3

Максимальное рабочее давление рабочей среды, МПа 1,6

Гидравлическое сопротивление, кПа 5-30

Все водяные воздухоохладители проходят испытания на заводах-производителях при нагрузке, МПа 2,1

Фреоновые воздухоохладители характеризуются следующими параметрами:

Минимальная температура кипения фреона, °С+ 2

Максимальное рабочее давление фреона, МПа 2,2

Фреоновые воздухоохладители испытываются на прочность с нагрузкой, МПа 2,9

Рис. 4. Конструкция водяного трубчатого воздухоохладителя: 1 — кожух из оцинкованной стали; 2,3 — входной и выходной патрубки коллектора с резьбой; 4 — медные трубки с алюминиевым пластинчатым оребрением.

За секцией охлаждения в центральном кондиционере устанавливаются, как правило, при скоростях обрабатываемого воздуха выше 2,5 м/с эффективные сепараторы (каплеуловители).

На рис. 5. представлена одна из возможных конструкций каплеуловителя, собранного из специально спрофилированных пластмассовых пластин, которые вертикально размещены в кожухе из нержавеющей стали.

Скорость воздуха должна находиться в диапазоне от 2;,5 до 5,0 м/с. Потери давления при этом составят до 16 Па.

Рис.5. Профиль каплеуловителя

1.5.2 Секция нагревания

В секции воздухонагревания могут использоваться водяные, паровые или электрические нагреватели.

Конструктивно воздухонагреватели выполнены, как и воздухоохладители, из медных трубок с алюминиевым оребрением. Коллекторы и патрубки диаметром до 25 мм выполнены из медных трубок, а диаметром более 32 мм — из стальных трубок с антикоррозийным покрытием.

Стандартно коллекторы оснащаются дополнительными патрубками с резьбой, предназначенными для спуска воды и отвода воздуха. Патрубки коллекторов выведены наружу. Концы патрубков подающего и обратного коллектора также имеют резьбу.

Кожух теплообменников имеет специальные транспортные держатели, облегчающие демонтаж и транспортировку. Оребрение трубок воздухонагревателя произведено пластинчатыми ребрами с шагом от 1,6 до 4,0 мм.

Как отмечалось выше, в качестве теплоносителя могут быть использованы вода или водяной пар. Водяные воздухонагреватели испытываются на прочность с нагрузкой 2,1 МПа, паровые — с нагрузкой 1,5 МПа.

При использовании воды:

Максимальная температура воды, °С 150

Максимальное рабочее давление воды, МПа 1,6

Гидравлическое сопротивление, кПа 5-25

При использовании пара:

Максимальная температура пара, °С 185

Максимальное рабочее давление пара, МПа 1,0

Электрические нагреватели выполнены в форме прямоугольного параллелепипеда с укрепленными в корпусе греющими элементами в виде спирали или оребренных ТЭНов. Электрические нагреватели подключаются в электросети: 3/380 В/50 Гц. Такая конструкция позволяет легко демонтировать нагреватель из секции для осмотра и ремонта (предварительно нужно снять панель). Элементы нагревателя укреплены вертикально, а контакты выведены к клеммовой панели на боковой стенке корпуса нагревателя. Каждый элемент отдельно выведен к клеммовой панели, однако для ступенчатого регулирования их соединяют блоками по три штуки. Нагреватель имеет термостат безопасности, ограничивающий чрезмерный рост температуры внутри системы, а также отключение нагревателей в случае прекращения подачи воздуха.

1.5.3 Секция увлажнения

Увлажнение воздуха в центральном кондиционере осуществляется в секции оросительного увлажнения водой (форсуночной камере) или секции парового увлажнения.

Камера орошения {рис.6.) состоит из корпуса, в который установлены трубные гребенки, поддон и насос.

Рис. 6.. Конструкция секции форсуночного увлажнения: 1 — первый сепаратор - каплеуловитель; 2 — кожух секции; 3 — трубные гребенки с форсунками; 4 — второй сепаратор - каплеуловитель; 5 — окно; 6 — поддон; 7— водный циркуляционный насос.

В форсуночной камере происходит адиабатическое увлажнение воздуха циркуляционной водой, которая поступает из поддона. Воздух вступает в непосредственный контакт с поверхностью капель воды, распыляемой с помощью форсунок. Распыляясь, вода превращается в густой туман мелких капель, сквозь который движется воздух, поглощая водяные пары.

Производительность форсунок зависит от диаметра выходного отверстия, давления и температуры воды перед форсункой. Установка форсунок в поперечном сечении форсуночной камеры выполняется на трубных гребенках, к которым циркуляционным насосом подается вода из поддона. Распыливающие форсунки выполнены так, чтобы снизить загрязнение отложениями.

Поддон выполняет функции резервуара запасной емкости воды, обеспечивающего плавную работу насоса. Поддон оснащен водосливом с поплавковым клапаном для спуска оборотной воды, а также водяным вводом для пополнения выпаренной воды.

Циркуляционный насос размещен возле поддона на кронштейне. На всасывающем патрубке насоса расположен сетчатый фильтр.

Конструкцию форсуночной камеры дополняют два сепаратора - каплеуловителя, предотвращающие унос капель воды к последующим секциям центрального кондиционера.

Один работает на выходе из секции как сепаратор, другой является направляющим для выравнивания потока воздуха на входе. Эти сепараторы являются высокоэффективны ми элементами оборудования. Сепараторы изготовлены из пластмассовых профилей и имеют несущую конструкцию из нержавеющей стали.

Вследствие уноса воды с воздухом в процессе увлажнения, необходимо восполнять потери воды.

Подпитка водой регулируется с помощью поплавка, который помещен на питательном патрубке, а циркуляционная выпускается ручным шаровым клапаном, размещенным на нагнетательной стороне насоса.

Кожух секции увлажнения изготавливается из нержавеющего листа, что полностью исключает коррозию, имеет окно для контроля и освещения внутреннего объема.

Эффективность увлажнения в секции такого типа составляет около 90%.

В состав секции парового увлажнения входят:

• кожух секции;

• сепаратор пара;

• термодинамический конденсатоотводчик;

• фильтр;

• инжекционное сопло;

• серводвигатель в стандартном исполнении, напряжением питания 220 В и сигналом управления 0-10 В.

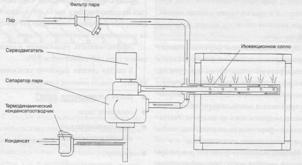

Принцип работы парового увлажнителя довольно прост и представлен на рис. 7.

Рис. 7. Схема циркуляции пара в паровом увлажнителе.

Тип парогенератора подбирается в зависимости от необходимого расхода пара.

В конструкцию секции входит также распределительная паровая труба из нержавеющей стали с инжекционными соплами, фильтр пара, термодинамический конденсатоотводчик, а также электронные устройства регулирования уровня воды и автоматической продувки.

Увлажнение воздуха сухим перегретым паром имеет множество достоинств:

• быстрое смешивание водяных паров с воздухом и легко регулируемое количество впрыскиваемого пара позволяет очень точно регулировать влажность воздуха;

• сухой перегретый пар не содержит минеральных частиц и бактерий;

• минимальные эксплуатационные расходы;

• консервация парового увлажнителя сведена к минимуму.

1.5.4 Секция фильтрации

При необходимости обеспечения фильтрации повышенного качества в компоновку центрального кондиционера могут быть включены две секции: первичной и вторичной фильтрации.

Фильтры размещаются в тех пастях кондиционера, через которые проходит весь обрабатываемый воздух, и так, чтобы защитить от пыли возможно большее число секций кондиционера.

В секцию первичного фильтрования могут быть вмонтированы сетчатые фильтры класса EU1 или корзинчатые фильтры класса EU3. Сетчатые фильтры — это тканевые фильтры с развернутой поверхностью, уложенной в «зигзаг». Ткань армирована алюминиевой сеткой и смонтирована в кожухе, исполненном из оцинкованных стальных листов.

Фильтр закреплен в установке с помощью направляющих, которые позволяют его легко демонтировать.

Корзинчатый фильтр собирается из нескольких фильтрующих элементов со стандартными размерами. Количество и размеры фильтрующих элементов, применяемых в установке, зависят от ее модели.

Фильтрующие элементы корзинчатых фильтров закреплены в рамках с помощью пружинных прихватов, обеспечивающих герметичность, а также легкую и быструю смену. Фильтрующая ткань исполнена из супертонких синтетических волокон, не гигроскопичных, кислотоустойчивых и стойких к большинству органических растворителей. Все фильтры могут работать при температуре до 60 °С.

Среднее значение эффективности фильтрации, обозначающее процентную долю задержанной пыли, для фильтров класса EU1 составляет до 60%, для класса EU3 — до 80-90%.

В секции вторичного фильтрования применены корзинчатые фильтры класса EU5-EU9.

Размеры и количество фильтрующих элементов также зависят от модели установки. Тип фильтрующей ткани, а также элементы крепления аналогичны секции первичного фильтрования.

Эти фильтры также могут работать при температуре до 60 °С. Среднее значение степени очистки определено методом исследования воздушных фильтров с применением кварцевой пыли.

Среднее значение эффективности фильтрации составляет:

Для фильтров класса EU5 от 40 до 60%

Для фильтров класса EU7 от 80 до 90%

Для фильтров класса EU9 выше 90%

С целью текущего контроля загрязнения фильтров рекомендуется применение дифманометров. Дифманометр при определенном допускаемом конечном перепаде давления сигнализирует (электрический сигнал) о необходимости смены фильтра при его загрязнении.

Допустимый конечный перепад давления:

Для сетчатых, фильтров, Па 120
