Аппарат с мешалкой предназначен для физико-химических процессов под вакуумом и давлением. Номинальный объем аппарата – 25,0 м3. Коэффициент заполнения – 0,75. Среда в корпусе – органические и неорганические кислоты. Теплоноситель в рубашке вода, водяной пар и другие не коррозионные жидкости. Площадь теплообмена – 35 м3.
Обогрев реакционной массы осуществляется путем подачи в рубашку аппарата пара с давлением 0,4 МПа
Приводом мешалки является мотор – редуктор МР1-315-26-100-Ф1П с электродвигателем В180М8, мощность 30 кВт.
Частота вращения вала мешалки – 100 об/мин. Тип мешалки – якорная. Загрузка параформальдегида осуществляется через люк. Разделение органического слоя от неорганического осуществляется по смотровому фонарю. Корпус аппарата покрыт противокоррозийной эмалью
Рис.2.8.1-Реактор для синтеза
5
4
1
3
2
Завод изготовитель – завод «Химмаш», г.Полтава, ул.Заводская, 1.
ппарат предназначен для проведения физико-химических процессов под давлением. Объем – 25м3. Коэффициент заполнения – 0,8.Среда в корпусе -органические и неорганические кислоты, растворы их солей, щелочи и нейтральные жидкости.Внутренняя поверхность аппарата, крышка люка, наружные поверхности рассекателей защищены универсальным стеклоэмалевым покрытием.
-
корпус
-
рубашка
-
мешалка
-
рассекатель
-
привод мешалки
2.9 Расчёты оборудования

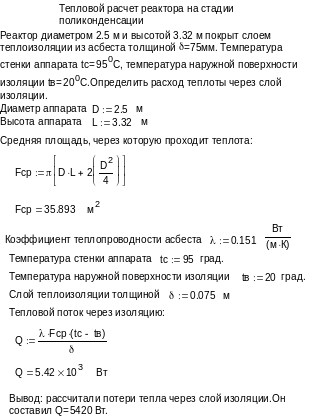

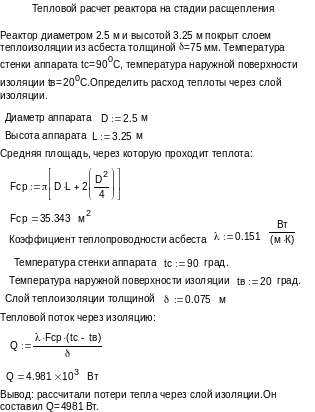

2.9.1 Тепловой расчёт

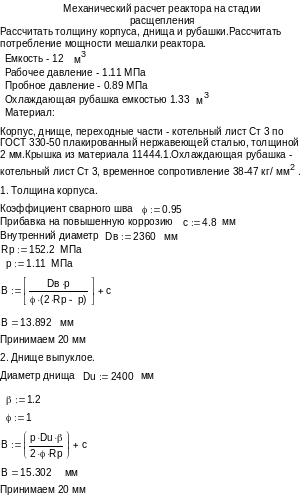

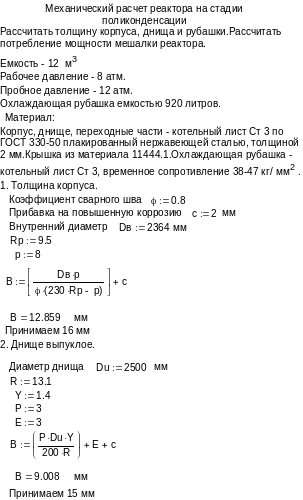

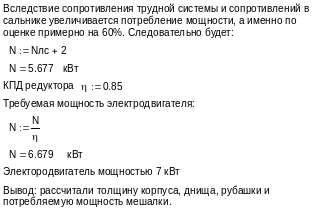

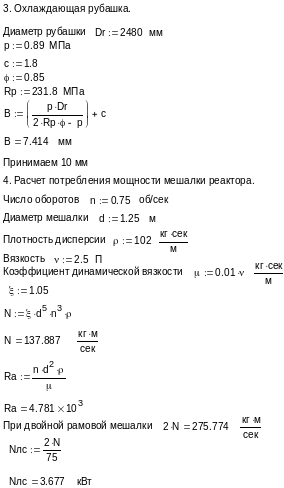

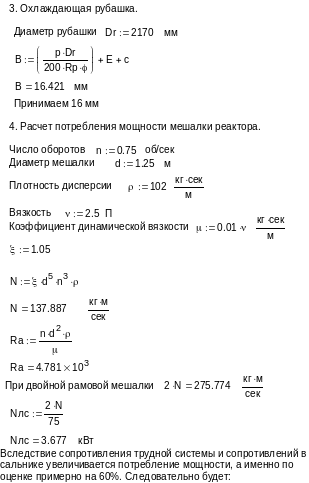

2.9.2 Механический расчёт
5 СТАНДАРТИЗАЦИЯ
1 .ГОСТ 42-04-77 – Серная кислота.
2. ГОСТ 16-25-89 – Формалин технический.
3. ТУ 6-09-141-03-89 – Параформальдегид.
4. ТУ 6-01-687-77 – Этиленхлоргидрин.
-
ГОСТ 2.789 -74 – Оформление пояснительной записки.
-
ГОСТ 2 186-2184-70 – Графическое изображение схемы.
-
ГОСТ 12.1.018-79 – Общая система мероприятий по безопасности труда при проектировании.
-
ГОСТ 12.1.003-83 ССБТ. Шум. Общие требования безопасности.
-
ГОСТ 12.1005-76 ССБТ. Воздух рабочей зоны. Общие санитарно-гигиенические требования.
-
ГОСТ 2.104-68 – Основная надпись для текстов, документов.
-
ГОСТ 7.1-84 – Оформление списка литературы.
-
ГОСТ 14249-73 – Сосуды и аппараты. Нормы и методы расчета на прочность.
14.ГОСТ 12.1005-88 нормы оптимальных и допустимых параметров микроклимата
15.ГОСТ 12.4.005-78 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»
6 ПРОМЫШЛЕННАЯ БЕЗОПАСНОСТЬ И ЭКОЛОГИЧЕСКАЯ ОЦЕНКА ПРОЕКТНЫХ РЕШЕНИЙ
6.1 Общая характеристика работы
Ведение технологического процесса производства тиокола связано с применением взрывоопасных горючих продуктов, агрессивных и вредных для организма веществ: этиленхлоргидрина (ЭХГ), параформальдегида, серной кислоты, формаля.
Технологические процессы ведутся при Т до -40 до100-130 оС с использованием вакууметрического давления при отгоне этиленхлогидрина и избыточном давлении до 2,0 МПа при передавливании продуктов.
Наиболее опасным является стадия синтеза формаля-сырца из-за возможного выделения формальдегида и паров ЭХГ в атмосферу.
Обвязка оборудования выполнена трубопроводами, содержащими разъемные фланцевые соединения в связи с чем повышается опасность разгерметизации и разлива продукта.
Работа на оборудовании связана со следующими видами опасности:
-
Пожароопасность, которая связана с наличием горючих веществ.
-
Термические ожоги, возникающие в результате попадания на тело человека горячей воды, пара, а также при попадании на тело серной кислоты могут возникнуть химические ожоги;
-
Возможность поражения электрическим током;
-
Механические травмы от не огражденных вращающихся механизмов;
-
Опасность, связанная с использованием вакуума, давления.
6.производственный шум;
7.возможность отравления;
8.атмосферное электричество;
6.2 Характеристика применяемых веществ
Таблица 6.2.1-Основные физикохимические и пожароопасные характеристики материала
Наименование сырья и продуктов | Агрегатное состояние | Температура,оС | Концентрационный предел воспламенения | Класс опасности по ГОСТ121007-88 | Характеристика токсичности (воздействия на организм человека) | ПДК в рабочей зоне ГОСТ121005-88 | |||
Вспышки | Самовопламенения | Воспламенения | Верхний | Нижний | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
Этиленхлоргидрин | Горючая жидкость | 60 | 401 | 62 | 14,9 | 5,1 | 2 | Сильный яд, действующий на нервную систему и обмен веществ, раздражающий слизистые оболочки. Отравления могут проходить и через кожу. | 0,5 |
Параформальдегид | Горючий порошок | 93 | 430 | 204 | 73 | 7 | 2 | При нагревании деполимеризуется с выделением формальдегида, который дейтсвует на нервную систему, особенно на зрительные бугры | 0,5 |
Серная кислота | Не горючая жидкость | Пожаро -и взрывобезопасна | Пожаро -и взрывобезопасна | Пожаро - и взрывобезопасна | Пожаро -и взрывобезопасна | Пожаро - и взрывобезопасна | 2 | Едкая жидкость. При попадании на кожу вызывает тяжелые ожоги, раздражает и прижигает слизистые оболочки, дыхательные пути. Обладает канцерогенными свойствами | 0,5 |
Формаль | Горючая жидкость | 96 | 108 | 101 | - | - | 2 | Воздействует на нервную систему и обмен веществ | 0,7 |
Таблица6.2.2- Пожарные и токсичные свойства применяемых веществ
Наименование вещества | Агрегатное состояние | пожаровзрывоопасность | Характер действия на организм человека |
Сульфогидрат натрия | порошок | пожаровзывобезопасен | Ядовит. Действует на нервную систему. Легко гидролизуется, с выделением H2S, с образованием едкого натра, который является причиной раздражающего действия на кожу. ПДК – 10 мг/м3 |
Сульфит натрия | Порошок белого цвета | пожаровзрывобезопасен | Водный раствор 15-20%-ный, обладает раздражающими щелочными свойствами; при попадании на кожу, слизистые оболочки и глаза действует как слабый раствор каустической соды. |
Серная кислота | жидкость | пожаровзрывобезопасен | При попадании на кожу вызывает тяжелые ожоги, раздражает и прижигает слизистые оболочки дыхательных путей. ПДК – 1 мг/м3 |
Сероводород | газ | Твоспл.=2460C | Сильный яд, действующий на нервную систему, вызывающий смерть от остановки дыхания, а иногда от паралича сердца. ПДК – 10 мг/м3 |
Вывод: В процессе применяется взрыво-, пожароопасные вещества.
6.3 Характеристика лаборатории
6.3.1 Характеристика здания
Размеры здания: длинна – м, ширина – м.
Размеры цеха: длинна – м, ширина – м, высота – м, площадь – м2
6.3.2 Категорирование помещения по взрывоопасности
Таблица 6.3.2.1-Категория помещений и зданий по НПБ 105-03
Наименование зданий, помещений, наружных установок | Категория производства по пожароопасности | Классификация зон ПУЭ | Группа помещений по сан.нормам | |
Класс взрывоопасности или пожароопасной зоны | Категория и группа взрывоопасных смесей | |||
Наружная установка | Бн | В-1г | II B-T2 | I |
Операторная | В-4 | П-IIа |
Вывод по расчету: Согласно расчетам и НПБ 105-03 и основании свойств сырья, реагентов и готовой продукции- категория наружной установки Бн,так как используются вещества ЛВЖ с t вспышки не более 28ºС и в помещение присутствуют горючие вещества.Был произведен расчет на избыточное давление взрыва по которому ∆Р составил 40.26 кПа
6.3.3 Санитарная характеристика
