Реферат

Токарев А.В. Технологический процесс изготовления корпуса главного цилиндра гидротормозов ВАЗ 2108.

Кафедра "Технология машиностроения"

ТГУ; Тольятти 2003, - 109 с, 10 л. формата А1.

Ключевые слова: технологический процесс, заготовка, база, маршрут, металлорежущее оборудование, станочное приспособление, инструмент, планировка цеха, экономический расчет, охрана труда.

Дипломный проект призван улучшить базовый технологический процесс обработки корпуса гидроцилиндра тормозов.

В дипломном проекте проводится анализ исходных данных, анализ технологичности конструкции детали и анализ базового техпроцесса, проводится выбор и расчет заготовки методом размерного анализа, разработка и обоснование технических усовершенствований базового техпроцесса, расчет и проектирование станочного и контрольного приспособлений, инструмента, участка мехоносборочного цеха, оценка экономической эффективности технических предложений по усовершенствованию базового техпроцесса, разрабатываются меры по охране труда и окружающей среды.

Введение

Машиностроение является важнейшей отраслью промышленности.

Ее продукция – машины различного назначения – поставляется всем отраслям народного хозяйства. Рост промышленности, а так же темпы перевооружения новой технологией и техникой в значительной степени зависят от уровня развития машиностроения.

Перед технологами – машиностроителями стоят задачи дальнейшего развития и повышения выпуска машин, их качества, снижение трудоемкости, себестоимости и металлоемкости их изготовления, внедрение поточных методов работы. Механизации и автоматизации производства, а так же сокращения сроков подготовки производства новых объектов.

Массовый выпуск машин стал возможным в связи с развитием высоко производительных методов производства, а дальнейшее повышение точности, мощности, к.п.д., износостойкости и других показателе работы машин было достигнуто в результате разработки новых технологических методов и процессов. Именно поэтому важно, чтобы на предприятиях массового производства технологические процессы были более совершенными.

Отсюда вытекает цель дипломного проекта: совершенствование базового техпроцесса изготовления главного цилиндра гидротормозов автомобиля ВАЗ 2101…07 и приведение его к оптимальному варианту.

При этом необходимо стремиться к решению следующих основных задач, которые являются частными комплекса общемашиностроительных задач настоящего времени.

1. Спроектировать заготовку с максимальным коэффициентом использования материала и с минимальной себестоимостью с учетом дальнейшего механической обработки.

2. Разработать технологический процесс обработки корпуса главного цилиндра гидротормозов с использованием достижений науки и техники и отвечающий требованиям технологичности (экономичности, точности, качества и т.д.)

3. Составить оптимальную схему обработки.

4. Провести размерный анализ техпроцесса с целью проверки обеспечения точности.

5. Спроектировать конструкцию инструмента и оснастки, отвечающих требованиям производства.

При решении этих задач необходимо прежде всего руководствоваться целесообразностью вводимых изменений с экономической точки зрения.

1. Анализ состояния вопроса

1.1 Назначение и конструкция детали

Деталь главный гидроцилиндр тормозов – размещается на корпусе вакуумного усилителя гидротормозов и служит за распределение тормозной жидкости по двум контурам тормозной системы.

В корпусе цилиндра располагается цилиндрический поршень и заглушина. Кроме того, на корпусе цилиндра устанавливается подводящие штуцеры, через которые из рабочей камеры поступает тормозная жидкость.

Корпус цилиндра гидротормозов отливается из серого чугуна, аналогом которого является СЧ 24-44 по ГОСТ 1412 – 85 (механические свойства чугуна представлены в таблице 1.1)

Таблица 1.1 Механические свойства чугуна СЧ24-44 по ГОСТ 1412 -85

Предел прочности при растяжении в, Мпа	Предел прочности при изгибе и, МПа	Твердость по Бринеллю, НВ	Коэффициент линейного расширения 106
240	440	190…210	10..12

Чугунный главный цилиндр прочен, обладает высокой жесткостью конструкции и высокой износостойкостью, что немаловажно, т.к. по зеркалу цилиндра постоянно происходит скольжение поршня. Износ усугубляется наличием агрессивной и очень активной среды – тормозной жидкости. Высокая износостойкость зеркала цилиндра достигается в ходе выполнения техпроцесса.

В процессе в различное время вносились изменение раскатка зеркала неоднократно исключалась.

Корпус имеет сквозное отверстие мм. С нерабочей стороны в отверстие на резьбе М22х1,5-6Н устанавливается пробка.

Наружняя поверхность имеет очень сложный литейный контур. С правой стороны корпус имеет установочный фланец с 2-мя крепежными отверстиями. Со стороны фланца корпус имеет буртик 26_-0,5 мм под уплотнительное кольцо.

Сверху корпус цилиндра имеет приливы под штуцерные отверстия:

2 отверстие - 220,05/6 мм,

3 отверстия М10х1,25-6Н. Данные приливы ограничены одной плоскостью (с шероховатостью 1,25 Ra) на расстоянии 27 мм от оси зеркала.

Снизу корпус имеет приливы под два штуцерных отверстия М8х1,25 – 6Н.

Особенностью литейной поверхности является наличие 2-х базировочных платиков у левого конца цилиндра.

1.2 Классификация поверхностей детали

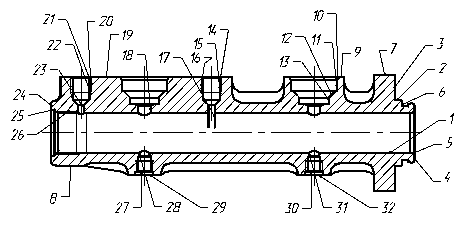

На рис.1.1 представлена нумерация поверхностей детали. Результаты классификации занесем в таблицу 1.2.

Рис. 1.1. Классификация поверхностей детали

Таблица 1.2

Вид поверхности	Номер поверхности
Основные	2,3
Вспомогательные	1,6,9,11,16,19,21,24,26,29,30,31,33
Исполнительные	1,17,18,23,28
Свободные	4,5,7,8,10,12,13,14,18,17,20,23,25,27

1.3 Технологический контроль чертежа и конструкции детали

Заготовка в базовом варианте техпроцесса выполняется литьем в земляные формы. Материал детали, серый чугун, исключает обработку металла давление, литье в кокиль, литье под давлением, а также использование многих других высокопроизводительных методов литья . Учитывая то, что базовая заготовка имеет только одно сквозное отверстие (зеркала цилиндра), то в целом заготовку можно считать относительно технологичной. Заготовка почти полностью симметрична относительно вертикальной плоскости симметрии которого располагается под углом к основной плоскости симметрии.

Поскольку деталь имеет обрабатываемые поверхности, либо типа отверстие, либо типа плоскость, то скорее всего в дальнейшем техпроцесс будет включать в себя только обработку осевым инструментом. Однако высокие требования по качеству и точности зеркала цилиндра приводят к необходимости поиска специальных, точных методов обработки.

Чертеж детали с конструкторской и технологической точек зрения выполнен на хорошем уровне: представлены основные отклонения размеров и форм. Отклонения линейных размеров выставлены от средних значений. Большинство линейных размеров проставлены от единой базы, что является признаком технологичности конструкторских требований.

В ходе обработки заготовка не однократно устанавливается по двум платикам 8х20 мм у выходного конца цилиндра. Однако, не смотря на их высокуб технологическую роль, на чертеже практически не даны требования по точности исполнения платиков.

Общую технологичность детали можно определить с помощью коэффициентов:

- точности

(1.1)

где - средняя точность (значение квалитета)

Т_i – квалитет i-ой поверхности;

N – число поверхностей данного квалитета.

Т_ср =

К_точн = 1- =0,92

• коэффициент шероховатости

К_ш=1- (1.2)

Где Ш_ср – среднее значение шероховатости Ra, мкм

Ш_ср=

К_ш = 1 =0,91

В целом коэффициенты говорят о высокой технологичности детали (чем выше К_т и К_ш, тем технологичнее деталь).

1.4 Определение типа производства

Можно считать, что тип производства зависит от двух факторов: заданной программы выпуска и трудоемкости изготовления детали. Нередко трудоемкость (при определении заданной программы выпуска рассчитывается такт выпуска, а трудоемкость определятся средним штучным временем Т_штср по операциям действующего на производстве или аналогично техпроцесса. Отношение этих величин принято называть, коэффициентом серийности:

К_с = (1.3)

Т_штср=

Такт выпуска t_в = (1.4)

Где Ф_эр = 4015 ч – эффективный фонд времени работы оборудования;

N=540000 шт/год

Т_штср= мин

t_в = 0,446 мин

К_с = 1,7

Коэффициент К₁ =1…2 соответствует массовому производству.

1.5 Анализ базового варианта техпроцесса

Корпус цилиндра гидротормозов – деталь не очень точная, но заготовка, получаемая литьем в земляные формы имеет очень большие припуски, особенно на поверхность зеркала цилиндра. В отливке детали можно получить всего только одно отверстие 16 мм. Получение других глухих отверстий не технологично, т.к. ведет к удорожанию заготовки. Недостатком отливки является наличие в прессформе стержни 16 мм и длинной до 180 мм, Такой стержень неустойчив и не прочен. Это усугубляется тем, что он состоит из двух частей. Увеличение диаметра стержня исключено, поскольку мы имеем очень большой процент брака по качеству отверстия. В поверхностном слое отверстия вокруг стержня при литье образуется адсорбированный слой, насыщенный парами, воздушными раковинами и т.д. Количество брака составляет 15%. Работа над этой проблемой является одним из направлений модернизации техпроцесса.
