На основании данных таблицы 5.2, 5.4 и 5.6 составляем сводную таблицу 5.7 суммарной почасовой нагрузки предприятия.
Таблица 5.7 – Почасовая нагрузка потребителей электроэнергии предприятия
| Вид нагрузки | часы суток | Wсут, кВт*ч | ||||||||||||||||
| 0-7 | 7-8 | 8-9 | 9-10 | 10-11 | 11-12 | 12-13 | 13-14 | 14-15 | 15-16 | 16-17 | 17-18 | 18-19 | 19-20 | 20-21 | 21-22 | 22-24 | ||
| Электротепловое оборудование | 23,5 | 18,7 | 22,5 | 17,05 | 21,73 | 27,93 | 43,71 | 43,07 | 37,16 | 34,92 | 36,5 | 39,84 | 43,62 | 41,3 | 31,8 | 483,33 | ||
| Оборудование с электроприводом | 18,2 | 11,66 | 11,04 | 8,84 | 11,04 | 10,54 | 9,21 | 10,78 | 11,44 | 10,94 | 10,38 | 10,78 | 11,05 | 11,2 | 9,3 | 8,84 | 5,2 | 180,46 |
| Освещение | 4,71 | 5,2 | 1,99 | 1,99 | 1,99 | 1,99 | 1,99 | 1,99 | 9,79 | 9,15 | 9,15 | 9,15 | 9,15 | 8,63 | 8,63 | 85,53 | ||
| Всего за сутки | 17,32 | 39,75 | 34,82 | 33,21 | 29,96 | 34,14 | 39,01 | 56,36 | 56,38 | 57,77 | 54,32 | 56,31 | 59,92 | 63,85 | 59,10 | 49,14 | 4,95 | 746,32 |

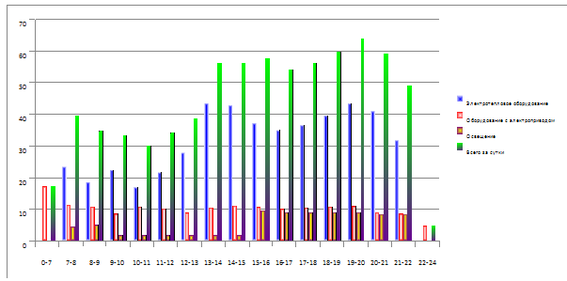

На основании данных таблицы строим график суточной загрузки предприятия.
Рис.5.1 - График суточной загрузки предприятия
Сводные данные по энергопотреблению предприятия
Для расчета удельных энергетических показателей, характеризующих расход энергии различными группами потребителей, составляем таблицу сводных данных по их номинальной и присоединенной мощности (табл. 5.8). По результатам технологических расчетов определяют количество условных блюд, выпускаемых предприятием за год.
Таблица 5.8. - Мощность электроустановок в предприятии
| Наименование группы потребителей | Рн, кВт | Рприс, кВт |
| Технологическое оборудование | ||
| В том числе: | ||
| механическое | 3,11 | 4,44 |
| холодильное | 4,03 | 5,73 |
| посудомоечное | 22,50 | 23,52 |
| электротепловое | 62,80 | 62,80 |
| Осветительные приборы | 10,99 | 10,99 |
| Вентиляция | 5,25 | 6,24 |
| Суммарная мощность электроустановок | 108,68 | 113,72 |
В таблице 5.9 приведены коэффициенты перевода натуральных блюд в условные для расчета суточного и годового числа условных блюд производимых предприятием.
Таблица 5.9 – Расчет количества условных блюд
| Наименование блюд | Количество блюд за сутки | Коэффициент перевода в условные блюда для кафе | Количество условных блюд за сутки | Количество условных блюд за год |
| Холодные блюда и закуски | 1190 | 0,24 | 286 | 104244 |
| Первые | 170 | 0,54 | 92 | 33507 |
| Вторые горячие блюда | 1360 | 0,55 | 748 | 273020 |
| Сладкие блюда | 680 | 0,18 | 122 | 44676 |
| Горячие напитки | 452 | 0,19 | 86 | 31346 |
| Итого | 3852 | 1334 | 486793 |
На основании табл. 5.8 и 5.9 определяем годовой и удельный расход электроэнергии предприятием по основным статьям расхода (табл. 5.10).
Таблица 5.10 – Определение годового и удельного расхода электроэнергии предприятием по основным статьям расхода
| Наименование статей расхода | Wгод , | Удельный расход, кВт-ч /тыс. усл. блюд |
| кВт- ч | ||
| Расход электроэнергии на технологические цели | 251336,51 | 531,4 |
| В том числе: | ||
| механическую обработку | 9371,54 | 22,81 |
| холодильное хранение | 23908,6 | 58,2 |
| мойку посуды | 85708,64 | 176,07 |
| тепловую обработку | 133497,47 | 274,24 |
| Расход электроэнергии на освещение | 20455,11 | 2840,99 |
| Расход электроэнергии на вентиляцию | 35878,14 | 4983,07 |
| Суммарный расход электроэнергии | 308819,5 |
Из таблицы 5.10 следует, что суммарный расход электроэнергии за год 308819,5 кВт-ч.
5.3 Тепло-водоснабжение и санитарная техника
5.3.1 Отопление здания предприятия
Описание системы отопления здания.
Проектируемое здание предприятия предполагается оборудовать центральной комбинированной водо-водяной системой отопления с насосной циркуляцией теплоносителя. Система отопления присоединяется к городской тепловой сети по независимой схеме с использованием скоростного водо–водяного водонагревателя.
Присоединение к тепловой сети осуществляется в помещение индивидуального теплового пункта предприятия (ИТП), где располагаются: водонагреватель, насосное оборудование, расширительный сосуд и оборудование управления работой системы отопления.
Система отопления здания двухтрубная горизонтальная с нижней разводкой. Горячая и обратная магистрали частично прокладываются в подпольных каналах, частично над полом вдоль наружных стен. Присоединение нагревательных приборов осуществляется по проточной схеме. Удаление воздуха из системы осуществляется через воздухосборники с автоматическими воздухоотводчиками и воздушные краны на нагревательных приборах. В качестве нагревательных приборов в зале, помещениях для посетителей и административных помещений используются стальные конвекторы с кожухом, а в производственных и бытовых помещениях чугунные секционные радиаторы, которые устанавливаются пристенно открыто.
Расчет тепловой мощности.
Тепловая мощность системы отопления (Qо, Вт) определяется по формуле:
, (5.23)
где: q0 – удельная тепловая характеристика здания, Вт/м3 0С;
Vзд – объем здания по наружным обмерам, м3;
tв – усредненная расчетная температура в здании, 0С;
tнр –расчетная температура наружного воздуха, 0С;
а – поправочный коэффициент, учитывающий изменения q0 в зависимости от tнр.
Для выполнения расчета можно принять:
q0 = 0,41 Вт/ м3 0С; а = 1,06 (для Московского региона);
tв = 14 0С; tнр = –25 0С (для Московского региона);
для расчета Vзд высота здания (hзд) принимается от уровня земли, т.е. hзд = hэт + 0,3 м (hэт– принятая высота этажа – 3,3 м).
Размер здания в плане по наружным обмерам составит:
(27+0,6)х(27+0,6)=27,6х27,6 = 761,76 м2
Объем здания по наружным обмерам (Vзд, м3):
Vзд = 27,6х27,6х3,6=2742,34 м3
Тепловая мощность системы отопления:
Qо =q0 а Vзд (tв – tнр)=0,41х1,06х2742,34х(14+25)=46481 Вт =46,48 к Вт
Расчетное годовое теплопотребление системы отопления.
Расчетное годовое теплопотребление системы отопления (Qог,Дж) определяется по формуле:
Qог =q0 а Vзд (tв – tсоп) noп , (5.24)
