2. Режим «Точка –Точка» (каждый с каждым), когда скорость передачи между абонентами –27,56 Мbps (полезная информация -> 21Mbps, включает в себя оба направления - uplink/downlink; соотношение downlink/uplink – конфигурируемое, по умолчанию установлено 50% uplink, 50% downlink => >15Mbps downlink; 15 Mbps uplink).

В этом режиме работы сети обеспечивается наибольшая скрытность передачи информации, так как она адресуется только одному пользователю без промежуточных звеньев ретрансляции.

3. При работе в режиме «Звезда» (точка - многоточие), когда оборудование может обслуживать несколько рядовых абонентов, то в конфигурации «точка-точка» (Point-to-Point) возможно предоставление высокоскоростного канала. Этот скоростной канал можно использовать для кодирования передаваемой информации с целью защиты ее содержания от несанкционированного зарглашения.

При возникновении необходимости в увеличении абонентской емкости системы предложенное техническое решение использования оборудования D-Link демонстрирует свою превосходную способность к масштабированию, удовлетворяя новые требования к площади территории обслуживания объектов информатизации, их плотности и пропускной способности. Благодаря высокой устойчивости к интерференции (наложению одной волны на другую) и использованию направленных антенн, добавление новых передатчиков увеличивает емкость системы, но не уровень интерференционных помех.

Заметим, что точки доступа могут быть подключены к существующей локальной сети или маршрутизатору через стандартное Ethernet соединение с выходом в интернет.

Рассмотрим варианты подключения локальной сети с широкополосным доступом к ее информационным ресурсам к сетям PDH/ SDH и IP/FR, которые проиллюстрированы на рис. 3.3 и 3.4.

Из рассмотрения рис. 3.3 и 3.4 следует, что точки беспроводного доступа и абонентские модули компактны и могут быть смонтированы практически в любом месте.

Защита информационных ресурсов локальной сети от несанкционированного доступа к ним по радиоинтерфейсу достигается благодаря использованию современных методов аутентификации и шифрования, которые рассмотрены в разделе 1.4. дипломной работы.

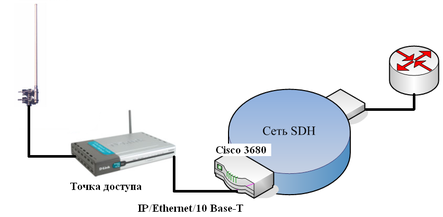

Рис.3.3 Подключение локальной компьютерной системы с беспроводным доступом к SDH сети

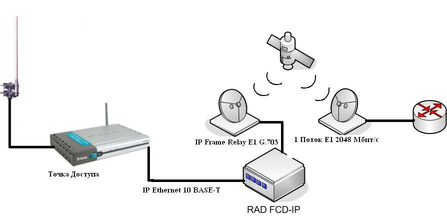

Рис.3.4 Подключение локальной компьютерной системы с беспроводным доступом к IP/FR сети.

Рассмотренные на рис. 3.3 и 3.4 варианты архитектуры локальных компьютерных сетей не затрагивают вопросы организации комплексной защиты объектов информатизации. Организационным и техническим мероприятиям по комплексной защите объектов информатизации уделено внимание в следующем разделе дипломной работы.

3.2 Предлагаемая локальная компьютерная сеть с комплексной защитой объектов информатизации

Известна локальная компьютерная сеть, содержащая неуправляемые коммутаторы с блоками электрического питания, кабель с высокой пропускной способностью и сейфовые средства защиты от несанкционированного демонтажа (кражи) оборудования локальной компьютерной сети [1]. Локальная компьютерная сеть построена по радиальному принципу с размещением сервера в центре сети. Каждый неуправляемый коммутатор с помощью одного своего коммутационного порта связан с соседним неуправляемым коммутатором, а с помощью других коммутационных портов обеспечивает пользователям сети свободный доступ к ее информационным ресурсам. Комплексными средствами защиты оборудования локальной кабельной сети, а именно: в основном, неуправляемых коммутаторов с блоками их электрического питания, от несанкционированного демонтажа (кражи) являются как специально изготовленные сейфовые ящики, так и типовые закрытые щиты электросилового питания, радиовещания, телевидения и др. жилых построек (зданий) пользователей локальной сети.

Недостаток известной локальной кабельной сети состоит в том, что ее радиальное построение требует большого расхода кабеля с высокой пропускной способностью и демаскирует размещение сервера. Кроме того, недостатками известной локальной кабельной сети являются большие эксплутационные затраты на раздельное обслуживание средств сейфовой защиты ее оборудования и электропитания коммутаторов, а также требуется высокая квалификация обслуживающего персонала по устранению возможных сбоев в работе сложного электронного оборудования компьютерной сети и отладки программ корпоративных сетей.

Известна другая [2], наиболее близкая к предлагаемой в дипломной работе, локальная компьютерная кабельная сеть, содержащая неуправляемые коммутаторы с N коммутационными портами, блоки электрического питания неуправляемых коммутаторов и совокупность кабельных линий категории 5Е витая пара с коннекторами на каждом конце кабельной линии. Посредством кабельных линий соединяются между собой соседние неуправляемые коммутаторы. При этом N -2 коммутационных портов каждого неуправляемого коммутатора подключены к коммутационным гнездам оборудования пользователя компьютерной сети. Электрическое питание каждого неуправляемого коммутатора осуществляется с помощью блока электрического питания, входная цепь которого подключена к шинам питающей линии тока промышленной частоты.

Недостаток этого известного технического решения [2] заключается в том, что число пользователей локальной компьютерной сети и ее протяженность ограничены соответственно числом коммутационных портов неуправляемых коммутаторов и возможностями разрешенного пользования электрической энергией питающих линий тока промышленной частоты.

Для устранения этого недостатка предлагается в дипломной работе, увеличить число пользователей (абонентскую емкость) и протяженность локальной компьютерной сети с комплексной защитой объектов информатизации.

С этой целью в дипломной работе предлагается []:

- первичные цепи блоков питания неуправляемых коммутаторов подключить к шинам электрического питания сети переменного тока промышленной частоты пользователей локальной компьютерной сети;

- выходы блоков питания неуправляемых коммутаторов подключить через сдвоенные пары жил кабельных линий категории 5Е витая пара в цепь между гнездом коннектора пользователя компьютерной сети и гнездом коннектора питания неуправляемого коммутатора;

- гнёзда коннекторов дополнительных пользователей компьютерной сети подключить через сдвоенные пары жил кабельных линий к сдвоенным парам жил соседних кабельных линий компьютерной сети.

Схематичное изображение предлагаемой локальной компьютерной сети представлено на рис.3.5, где обозначено:

1 – блок к неуправляемых коммутаторов;

2 – блок ℓ дополнительных пользователей локальной компьютерной сети (дополнительные пользователи);

3 – блок n x м основных пользователей локальной компьютерной сети (основные пользователи);

4 – блок р источников электрического питания;

5 – шины питающей сети переменного тока промышленной частоты.

Предлагаемая локальная компьютерная сеть работает следующим образом.

Напряжение питающей сети 5 переменного тока промышленной частоты основных 3 и дополнительных 2 пользователей поступает на входы блоков 4 электрического питания, выходные напряжения постоянного тока которых направляется по сдвоенным жилам кабельных линий категории 5Е витая пара на гнезда электрического питания неуправляемых коммутаторов. Такое подключение блоков питания 4 к неуправляемым коммутаторам 1 обеспечивает их защиту от несанкционированного демонтажа (кражи), так как без блоков питания 4 неуправляемые коммутаторы 1 не имеют коммерческого спроса и потому не требуют сейфовой защиты.

Устранение возможных сбоев в работе неуправляемых коммутаторов 1 осуществляется непосредственно самими пользователями компьютерной сети без привлечения высококвалифицированного обслуживающего персонала путем кратковременного отключения шины 5 электрического питания. Оплата электрической энергии за работу блоков питания 4 осуществляется непосредственно пользователями компьютерной сети без трудоемких инспекторских, расчетно-учетных и электромонтажных работ, выполняемых работниками электросети. Кроме того, предлагаемое дистанционное питание неуправляемых коммутаторов 1 расширяет протяженность локальной кабельной сети.

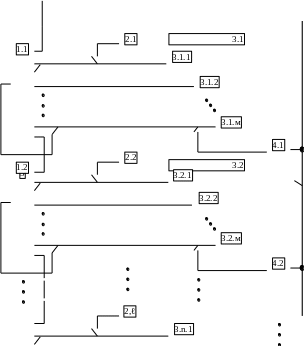

Рис. 3.5. Структурная схема предлагаемой локальной компьютерной сети с комплексной защитой объектов информатизации

Предлагаемое подключение дополнительных пользователей 2 с помощью сдвоенных пар жил кабельных линий категории 5Е витая пара с коннекторами на каждом конце кабельной линии к соседним кабельным линиям расширяет число пользователей компьютерной сети без подключения дополнительных неуправляемых коммутаторов 1, что расширяет абонентскую емкость локальной компьютерной сети.

Положительный эффект от использования разработанной локальной компьютерной сети состоит в том, что увеличивается не менее, чем на 15-20 % число пользователей (абонентской емкости) и на 10-15 % протяженность локальной компьютерной сети с комплексной защитой объектов информатизации.

Разработанная в дипломной работе локальная компьютерная сеть была развернута в 2005 году в микрорайоне города Серпухова и надежно работает по настоящее время.

Особенности разработки, развертывания и эксплуатации локальной сети с комплексной защитой объектов информатизации рассмотрены в отчете о научно-практической работе [ ] Института инженерной физики РФ и в докладе [ ] на 1-й научно-практической конференции молодых ученых и студентов Южного Подмосковья.

В результате разработки предложений по развертыванию локальных сетей можно сформулировать следующие выводы:

1. Наибольшее предпочтение по развертыванию абонентской части локальной сети следует отдать технологии беспроводного радиодоступа компании D-Link, так как она обладает:

- большим радиусом зоны действия;

- большим количеством предоставляемых услуг, в том числе и шифрования (кодирования) передаваемой информации для исключения ее разглашения;

- минимальными потерями в антенно-фидерном тракте для уменьшения утечек информации из сети;

- возможностью подключения к уже существующим кабельным сетям;

- высокой скоростью работы в направлениях как от точки доступа к абоненту, так и обратно, от абонента к точке доступа 21Mbs/15Mbs, что дает техническую возможность организовать кодирование передаваемой информации с целью ее защиты от разглашения;

- поддерживает режимы работы абонентов «точка-точка» (каждый с каждым) для обеспечения наибольшей скрытности и безопасности информации в сети и «точка-многоточие» (один со всеми);

- возможностью интеграции дополнительного оборудования;

- надежной передачей сигнала на больших расстояниях (до 10 км);

- возможностью эффективно вести борьбу с агентурными силами конкурентов за счет большой гибкости архитектуры локальной сети с беспроводным доступом к ее информационным ресурсам, мобильности объектов информатизации и большой частотной емкости каналов связи;

2. Предложена локальная компьютерная сеть с комплексной защитой объектов информатизации, которая позволяет увеличить не менее, чем на 15-20 % число пользователей (абонентской емкости) и на 10-15 % ее протяженность.

3. Развернута в 2005 году в микрорайоне города Серпухова локальная компьютерная сеть с комплексной защитой объектов информатизации, которая надежно работает по настоящее время.

4. Планирование разработки защищенной локальной сети и определение эффективности работы

Проектируемое устройство представляет собой локальную сеть жилых районов. Локальная вычислительная сеть (ЛВС) предназначена для повышения оперативности передачи данных между пользователями и предоставлением им Интернет ресурсов.

Выполнение данной части проекта должно подтвердить экономическую целесообразность разработки, в связи с этим, будут рассмотрены вопросы организации, разработки, монтажа и настройки проектируемой ЛВС, определение экономической эффективности ее использования.

Эффективность разработки будет выражаться в более рациональном и экономичном использования ресурсов компьютеров, подключаемых к ЛВС, а, следовательно, в экономии времени на получение оперативной информации.

1. Планирование разработки локальной вычислительной сети с построением сетевого графика выполнения работ

В таблице 4.1. приведено содержание основных работ по каждому этапу разработки ЛВС.

Таблица 4.1

Состав работ по этапам

№	Перечень работ	Этапы
1	Постановка задачи	Техническое задание ТЗ
2	Определение требований к ЛВС
3	Предварительное технико-экономическое обоснование
4	Исследование информационных потоков предприятия
5	Анализ существующих технологий, видов и принципов построения ЛВС
6	Утверждение ТЗ
7	Выбор базовой технологии	Эскизный проект ЭП
8	Выбор аппаратно-программных средств
9	Разработка структурной схемы ЛВС
10	Расчеты сети	Технический проект ТП
11	Выбор кабельной системы и оборудования
12	Окончательное технико-экономическое обоснование проекта
13	Разработка технической документации	Рабочий проект РП
14	Определение взаимодействия между различными подразделениями предприятия
15	Пусконаладочные работы по вводу в действие ЛВС
16	Проверка работоспособности в реальных условиях	Рабочий проект РП
17	Опытная эксплуатация	Внедрение ВН
18	Корректировка системы
19	Сдача в эксплуатацию

4.1 Расчет трудоемкости отдельных этапов разработки локальной вычислительной сети
