Министерство Образования Республики Беларусь

Учреждение образования «Гомельский государственный дорожно-строительный колледж имени Ленинского комсомола Белоруссии»

Отделение «ЭВС»

Специальность 2-400202 гр. ЭВС-41

Допущен к защите

Заведующей отделением

Глухова И.В.

«____»__________2008г.

Пояснительная записка

дипломного проекта

Разработка системы резервного электропитания

Специальность 2-400202 «Электронные вычислительные средства»

Учащийся-дипломник

группы ЭВС-41

Губатая О.В.

Руководитель

Минин Д.С.

Консультант по

экономическому разделу

Исакович О.В.

Гомель 2008

Введение

Дипломное проектирование – заключительный этап обучения учащихся технических специальностей в учреждении образования «Гомельский государственный дорожно-строительный колледж имени Ленинского комсомола Белоруссии», который имеет своей целью:

1. Систематизацию, закрепление, расширение теоретических знаний и практических навыков и применение их для решения конкретных профессиональных задач;

2. Овладение методикой проектирования, формирование навыков самостоятельной проектно-конструкторской работы;

3. Приобретение навыков обобщения и анализа результатов, полученных другими разработчиками или исследователями;

4. Выявление уровня подготовленности учащихся для самостоятельной работы на производстве, в проектных организациях и учреждениях.

В соответствии с заданием на дипломный проект передо мной была поставлена задача разработать систему резервного электропитания. Устройство должно обеспечивать питание энергопотребителей в случае сбоев или неполадок в электрической сети.

1. Расчетно-проектировочный раздел

1. Назначение и области применения

Входной источник питания преобразует переменный ток сети (разумеется, когда она подключена) в постоянный ток, необходимый для аккумуляторной батареи. Выходной источник питания делает то же самое в обратном порядке: он преобразует постоянный ток аккумуляторной батареи в переменный ток. Источником напряжения постоянного тока ( это напряжение подается на выходной источник) является входной источник (если он работает) или аккумуляторная батарея. В любом случае переменный ток на выходе стабилен, без каких-либо прерываний выходного напряжения, независимо от состояния сети переменного тока на входе.

В системе резервного электропитания введен переключатель, который позволяет устранить многие проблемы. Он переключает источники питания, когда исчезает напряжение в сети или нужно зарядить аккумуляторы. Здесь материальная выгода достигается ценой кратко временного исчезновения выходного напряжения.

В нормальных условиях переключатель подает входное переменное напряжение непосредственно на выход. При исчезновении входного напряжения, схема управления системой резервного электропитания подключает (с помощью переключателя) выходной источник питания к сети. В результате в нормальных условиях источник питания отключён, т.е. система резервного электропитания не перегревается, полная нагрузка входного источника уменьшается, а стоимость системы резервного электропитания резко падает. Ёмкость аккумуляторов определяет время поддержания напряжения при его исчезновении в сети.

Управление аккумуляторной батареей. Система резервного электропитания следит за емкостью аккумуляторной батареи и уровнем ее зарядки. Она подает сигнал тревоги при разрядке аккумуляторов и выдает сообщение если нужно заменить аккумуляторы.

1. Разработка структурной схемы

Разработка структурной схемы является начальным этапом проектирования любого электронного устройства.

Структурной называется схема, которая определяет основные функциональные части изделия и связи между ними. Структурная схема лишь в общих чертах раскрывает назначение устройства и его функциональных частей, а также взаимосвязи между ними, и служит лишь для общего ознакомления с изделием.

Составные части проектируемого устройства изображаются упрощенно в виде прямоугольников произвольной формы, т. е. с применением условно-графических обозначений. Внутри каждого прямоугольника, функционального узла устройства, указаны наименования, которые очень кратко описывают предназначение конкретного блока.

На основании выполненного аналитического и согласно перечня выполняемых функций разработанное устройство содержит в своем составе:

• понижающий трансформатор;

• аккумулятор с напряжением 24 В;

• преобразователь постоянного напряжения 24В в переменное 220 В/50 Гц;

• зарядное устройство для аккумулятора;

- схемы сравнения уровней напряжения;

- блок управления.

Исходя из этого функциональная схема системы резервного электропитания имеет вид в соответствии с рисунком 2.1.

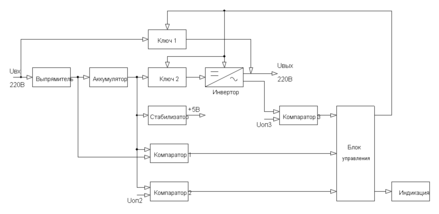

Рис.12.1 Структурная схема устройства

Назначение блоков следующее:

- выпрямитель – включает в себя понижающий трансформатор и зарядное устройство для аккумулятора, величина выходного напряжения на выходе блока +29В;

- аккумулятор- обеспечивает постоянное напряжение +24В в аварийном режиме, которое затем преобразуется в переменное 220В, а так же является источником напряжения для стабилизатора в аварийном и нормальном режиме;

- стабилизатор- обеспечивает постоянное напряжение питания +5В для микросхем устройства, также является источником опорных напряжений для схем компараторов;

- инвертор – преобразует постоянное напряжение аккумулятора +24В в переменное 220В частотой 50 Гц в аварийном режиме;

- компаратор 1- выполняет сравнение уровня напряжения с выхода выпрямителя и аккумулятора, в случае, если напряжение на аккумуляторе больше - вырабатывается управляющий сигнал, который соответствует аварийному режиму (напряжение сети меньше допустимого значения);

- компаратор 2 – выполняет сравнение уровня напряжения с выхода аккумулятора и фиксированного значения Uоп2, в случае, если напряжение на аккумуляторе меньше - вырабатывается управляющий сигнал, который соответствует режиму разряженного аккумулятора (напряжение аккумулятора меньше допустимого значения);

- компаратор 3 – в аварийном режиме выполняет сравнение уровня пониженного напряжения с выхода инвертора и фиксированного значения Uоп3, в случае, если напряжение на выходе инвертора меньше - вырабатывается управляющий сигнал, который соответствует режиму при котором ИБП не обеспечивает заданное значение на выходе источника (напряжение источника меньше допустимого значения);

- ключ 1 – обеспечивает коммутацию сети и нагрузки в нормальном режиме;

- ключ 2 – обеспечивает коммутацию аккумулятора и нагрузки в аварийном режиме;

- блок управления – обрабатывает управляющие сигналы с выходов компараторов и в зависимости от состояния компаратора 1 – управляет ключами 1 и 2, переходя в аварийный режим работы и индикатором “Аварийный режим”; состояния компаратора 2 – управляет индикатором “Аккумулятор разряжен”; состояния компаратора 3 – управляет индикатором “Смените источник питания”;

- индикация – обеспечивает светодиодную индикацию для трех режимов работы - “Аварийный режим”, “Аккумулятор разряжен”, “Смените источник питания”.

1.3 Разработка принципиальной схемы

1.3.1 Расчет узлов и блоков

Расчет схемы блока выпрямителя:

Выпрямитель включает в себя понижающий трансформатор Тр1 и два диодных моста VD1-VD4, VD5-VD8. Принципиальная схема выпрямителя имеет вид в соответствии с рисунком 1.3.1.1.

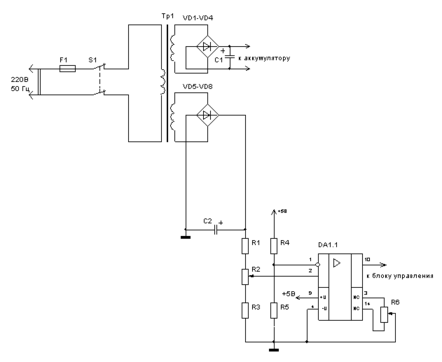

Рис. 1.3.1.1 Принципиальная схема выпрямителя и компаратора 1

При наличии напряжения сети выпрямитель обеспечивает оптимальный режим заряда внешней аккумуляторной батареи (АКБ), состоящей из двух последовательно соединенных свинцово-кислотных аккумуляторов с номинальным напряжение 12 В и емкостью 17 А/ч каждый. Полная мощность двух последовательно соединенных аккумуляторов будет составлять 24∙17=408 (В∙А)/ч.

В качестве аккумуляторных батарей применим герметичные необслуживаемые свинцово-кислотные аккумуляторные батареи АКБ -17 производителя Alarm Power, имеющие параметры: 12В/17,0 А/ч, максимальный ток заряда 3 А, 181х76х167 мм, 6,1 кг, -10…+50ºС (оптимально 20ºС), [6]. Заряд АКБ происходит напряжением 27-29 В при максимальном токе заряда 3 А. Исходя из параметров АКБ рассчитываем выпрямитель VD1-VD4, VD5-VD8 и выбираем тип трансформатора.

Расчет мостовой схемы выпрямителя. Согласно справочных данных справедливо соотношение:

U_{обр max}/U_о = 1,57,

где U_{обр max} – максимальное обратное напряжение диода, В;

U_о – постоянное выпрямленное напряжение, В.

I_{ср. пр} /I_о = 0,5,

где I_{ср. пр} – средний прямой ток диода, А;

I_о – постоянный выпрямленный ток, А.

I_{пр max} /I_о = 1,57,

где I _{пр max} – максимальный прямой ток диода, А.

Определим режим работы диодов, учитывая что I_о=3 А, U_о=29 В:

U_{обр max} = 1,57·U_о=1. 57·29 = 45.53 В;

I_{ср. пр} = 0,5·I_о = 0.5·3 = 1.5 А;

I_{пр max} = 1.57·I_о = 1.57·3 = 4.71 А.

Выбираем диоды, исходя их условия:

U_{обр max (диода)} > U_{обр max} = 45.53 В;

I_{ср. пр (диода)} > I_{ср. пр} = 1.5 А;

I_{пр max (диода)} > I_{пр max} = 4.71 А.

В качестве диодов VD1 ÷ VD4, VD5 ÷ VD8 выбираем диод типа КД202В, имеющего параметры: U_{обр max (диода)} = 70 В, I_{ср. пр (диода)} = 5 А, I_{пр max (диода)} = 5 А, U_{пр (диода)} = 0,9 В.

Расчет фильтра на выходе выпрямителя. В качестве фильтра применяем емкость С1, С2 Значение емкости определим, исходя из желаемого коэффициента пульсаций на выходе фильтра. Задаем К_{п ф} = 0.1.

Величину емкости фильтра определим по формуле:

С_ф = t_р/(2 К_{п ф}·R₀),

где t_р ≈ 7 мс – время разряда емкости при f =50 Гц;

R₀=U₀/I₀ =29/3=9.7 Ом – эквивалентная нагрузка.

Таким образом С_ф = 7·10^-3 / (2·0.1·9.7) ≈ 3.6·10^-3 Ф.

Выбираем конденсатор из ряда Е24:

С1, С2 – К-50-31- 40 В- 4700 мкФ ±20%.

Расчет сетевого трансформатора.

Действующее значение вторичного напряжения трансформатора равно:

где: U_пр = 0,9 В – прямое падение напряжения на диодах мостового выпрямителя.

Полная габаритная мощность трансформатора равна:

S_т =α_тр·Р_о= α_тр·U_о·I_о=1.66∙29∙3=144.42 ВА,

где α _тр = 1.66 – справочное значение для мостового выпрямителя, нагрузка которого начинается с емкостного элемента.

Так как полная мощность двух последовательно соединенных аккумуляторов будет составлять 24∙17=408 (В∙А)/ч, то в качестве габаритной мощности трансформатора примем значение S_т =400 ВА.

Для мостового выпрямителя действующее значение тока вторичной обмотки трансформатора равно: I₂ = 1.11·I_о = 1.11·3= 3.33 А.

Выбираем стандартный трансформатор из условия:

S_т > 400 ВА;

U₂ > 23.8 В;
