Настраиваемыми параметрами являются:

Number of axes – количество осей,

Time range – интервал времени,

Tick labels – метки осей,

Sampling – используется только для дискретных во времени процессов. Его значение (1), установленное по умолчанию, для непрерывных процессов изменять не рекомендуется. Позволяет задать периодичность (через сколько дискретов времени) отображения значений времени.

а) б) в)

Рисунок 4.15 - Блок «wm, M=f(t)»: а) внешний вид, б) внутренний вид, в) окно параметров

Шинный формирователь Mux (рисунок 4.16) выполняет объединение входных величин в единый выходной вектор (шину), что очень удобно, так как схема получается мене загромождённой.

Настраиваемыми параметрами являются:

Number of inputs – число входов,

Display option – вид отображения блока.

а) б)

Рисунок 4.16 - Блок Mux: а) внешний вид, б) окно параметров

Цифровой дисплей «wm, M» (рисунок 4.17) выводит на экран числовые значения входящих в блок величин (скорости и момента).

Настраиваемыми параметрами являются:

Format – формат вывода чисел,

Decimation – позволяет задать периодичность (через сколько дискретов времени) отображения значений времени,

Sample time – используется только для дискретных во времени процессов. Его значение (-1), установленное по умолчанию, для непрерывных процессов изменять не рекомендуется.

а) б)

Рисунок 4.17 - Блок «wm, M»: а) внешний вид, б) окно параметров

Осциллограф XY (рисунок 4.18) – графическое окно, отображающее зависимость одной переменной от другой. В данной схеме отображает механическую характеристику. Большим минусом этого блока является то, что в графическом окне нет сетки и нет возможности нанести надписи.

Настраиваемыми параметрами являются:

x-min, x-max, y-min, y-max – пределы осей по Х и У,

Sample time – смотри выше.

а) б) в)

Рисунок 4.18 - Блок XY: а) внешний вид, б) окно параметров, в) графическая область

Блок «Построение механической характеристики» (рисунок 4.19) является ссылкой на специально разработанную M-программу, в которой реализуется графическое построение механической характеристики. Большим удобством является то, что имеется сетка и можно наносить надписи осей и в графической области, а также редактирование полученных результатов.

а) б)

Рисунок 4.19 - Графическое окно для построения характеристик: а) внешний вид, б) графическая область

4.5 Результаты моделирования

После запуска схемы модели на моделирование и завершения процедуры моделирования можно проанализировать полученные результаты.

Графический дисплей «wm, M=f(t)» отображает переходной процесс скорости и момента во времени.

При прямом пуске вначале наблюдаются значительные колебания момента и скорости. При приложении момента нагрузки, аналогично наблюдаются колебания момента и скорости, но менее значительные, чем при пуске, также видно, что при приложении момента нагрузки наблюдается уменьшение скорости.

Получив механическую характеристику, можно увидеть, что при пуске она получается динамической и на ней чётко виден колебательный процесс скорости и момента в виде концентрических окружностей с уменьшающимся радиусом по мере затухания колебаний скорости и момента. Аналогичная картина наблюдается при ступенчатом набросе нагрузки.

5. РАЗРАБОТКА ВИРТУАЛЬНОЙ ЛАБОРАТОРНОЙ РАБОТЫ НА БАЗЕ ВИРТУАЛЬНОЙ АСИНХРОННОЙ МАШИНЫ

Иную возможность анализа АД представляет специализированный раздел по электротехнике Toolbox Power System Block. В его библиотеке имеются блоки виртуальных электрических машин и АД с короткозамкнутым и фазным ротором в том числе.

Схема виртуальной лабораторной работы для исследования двигателя с короткозамкнутым ротором представлена на рисунке 5.1.

Рисунок 5.1 - Схема модели лабораторной работы для исследования асинхронного двигателя с короткозамкнутым ротором

5.1 Поблочное описание схемы

Основными блоками схемы являются: источник трёхфазного напряжения (Source), трёхфазный измеритель напряжения и тока (Three-Phase V-I Measurement), трёхфазный асинхронный двигатель с короткозамкнутым ротором (AD), задатчик нагрузки (М2 и α•М2), измеритель (вывод) скорости и электромагнитного момента на валу (wm, Te).

Дополнительные блоки: переключатели (Klych и K_Z), управляемый ключ (Switch), машинное время (Clock), осциллограф (XY), шинный формирователь (Mux), цифровые и графические дисплеи («wm, M, I1»; «P2, P1, I1, S, KPD, Cos.f»), «Рабочие характеристики», блок «U1. I1. P1».

Блоки программ: «Ввод данных», «Построение механической характеристики» и «Построение рабочих характеристик».

Источник трёхфазного напряжения Source (рисунок 5.2) имитирует работу трёхфазного источника синусоидального напряжения с заземлённой нейтралью N и выходами фаз А, В и С.

Настраиваемыми параметрами являются:

Phase to ground peak voltage (V) – амплитуда фазного напряжения,

Phase angle of phase A (Degrees) – начальный фазовый угол фазы А,

Frequency (Hz) – частота напряжения,

Source resistance (Ohms), inductance (H) – сопротивление и индуктивность источника.

а) б)

Рисунок 5.2 - Блок Source: а) внешний вид, б) окно параметров

Трёхфазный измеритель напряжения и тока Three-Phase V-I Measurement (рисунок 5.3) измеряет трёх фазное мгновенное напряжение и ток, потребляемые нагрузкой от источника.

Настраиваемыми параметрами являются:

Voltage measurement: phase-to-ground – измерение фазного напряжения от фазы до земли,

Use a label – использовать ярлык (ссылку) вместо выхода,

In pu – система относительных единиц,

Current measurement: yes – подтверждение измерения тока.

а) б)

Рисунок 5.3 - Блок Three-Phase V-I Measurement: а) внешний вид, б) параметры

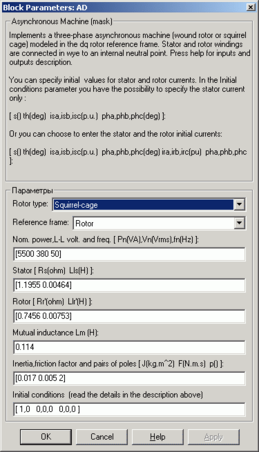

Трёхфазный асинхронный двигатель с короткозамкнутым ротором AD (рисунок 5.4) имитирует работу асинхронного двигателя с короткозамкнутым (или фазным) ротором. Составлен на основе математических уравнений.

Настраиваемыми параметрами являются:

Nom. power Pn – номинальная мощность,

Volt Vn – номинальное линейное напряжение,

Frequency fn – номинальная частота,

Stator (Rotor) R, L – активное сопротивление и индуктивность статора и приведённого ротора,

Mutual inductance Lm – взаимная индуктивность,

Inertia J – момент инерции на валу,

Friction factor F – коэффициент трения,

Pairs of poles – число пар полюсов р,

Initial conditions – начальные данные:

скольжение, угол поворота ротора, ток трёх фаз статора, сдвиг фаз А, В, С.

а) б)

Рисунок 5.4 - Блок AD: а) внешний вид, б) параметры

Задатчик нагрузки М2 (рисунок 4.12) и задатчик нагрузки α•М2 (рисунок 4.13). Описание этих блоков рассмотрено в разделе 4.

Машинное время Clock (рисунок 5.5) отображает время моделирования.

Настраиваемыми параметрами являются:

Display time – отображения времени в блоке,

Decimation – позволяет задать периодичность (через сколько дискретов времени) отображения значений времени.

а) б)

Рисунок 5.5 - Блок Clock: а) внешний вид, б) параметры

Измеритель (вывод) «wm, Te» (рисунок 5.6) выводит для отображения различные параметры асинхронной машины. Имеет возможность выбрать необходимые для вывода параметры из имеющихся. В данной схеме выводятся значения угловой скорости и электромагнитного момента на валу.

Настраиваемыми параметрами являются:

Machine type – тип машины,

Rotor currents [ira irb irc] – трёхфазный ток ротора,

Rotor currents [ir_q ir_d] – ток ротора в осях q, d,

Rotor fluxes [phir_q phir_d] – поток в роторе в осях q, d,

Rotor voltages [vr_q vr_d]- напряжение в роторе в осях q, d,

Stator currents [ia ib ic] – трёхфазный ток статора,

Stator currents [is_q is_d] - ток статора в осях q, d,

Stator fluxes [phis_q phis_d] – поток в статоре в осях q, d,

Stator voltages [vs_q vs_d] – напряжение в статоре в осях q, d,

Rotor speed [wm] – скорость вращения ротора

Electromagnetic torque [Te] – электромагнитный момент,

Rotor angle [thetam] – угол поворота ротора.

а) б)

Рисунок 5.6 - Блок «wm, Te»: а) внешний вид, б) параметры

Переключатели Klych, K_Z и Dinamika (рисунок 5.7) служат для переключения входного сигнала. Klych для переключения типа момента нагрузки на валу, K_Z для переключения на схему снятия пускового момента, а Dinamika для снятия динамической механической характеристики. Переключение происходит при двойном нажатии правой кнопкой мыши на блоке.

Настраиваемых параметров не имеет.

Рисунок 5.7 - Блоки Klych, K_Z и Dinamika

Управляемый ключ Switch (рисунок 5.8) служит для управляемого переключения входного сигнала. Имеет три входа, 1 и 3 - информационные, 2 - управляющий. Если величина управляющего сигнала не меньше некоторого ограничения, заданного в поле Threshold, то на выход подаётся сигнал с первого входа, в противном случае – сигнал с третьего входа. В схеме на первый вход подаётся вектор значений скорости и момента, также и на третий вход подаётся вектор скорости и момента при условии, что ключ Dinamika в верхнем положении, а на второй вход время.

Настраиваемыми параметрами являются:

Criteria for passing first input – критерий для прохождения сигнала с первого входа,

Threshold – порог переключения входа.

а) б)

Рисунок 5.8 - Блок Switch: а) внешний вид, б) параметры

Осциллограф XY (рисунок 4.18). Описание этого блока рассмотрено в разделе 4.

Шинный формирователь Mux (рисунок 4.16). Описание этого блока рассмотрено в разделе 4.

Графический дисплей «wm, M, I1=f(t)» (рисунок 4.15). Описание этого блока рассмотрено в разделе 4.

Цифровые дисплеи «wm, M», «P2, P1, I1, S, KPD, Cos.f» (рисунок 4.17). Описание этих блоков рассмотрено в разделе 4.
