На первом этапе мы определяем, какой уровень параллелизма используется в вычислительной системе. Одна и та же операция может одновременно выполняться над целым набором данных, определяя параллелизм на уровне данных (обозначается буквой D на рисунке). Способность выполнять более одной операции одновременно говорит о параллелизме на уровне команд (буква O на рисунке). Если же компьютер спроектирован так, что целые последовательности команд могут быть выполнены одновременно, то будем говорить о параллелизме на уровне задач (буква T).

Второй уровень в классификационном дереве фиксирует метод реализации алгоритма. С появлением сверхбольших интегральных схем (СБИС) стало возможным реализовывать аппаратно не только простые арифметические операции, но и алгоритмы целиком. Например, быстрое преобразование Фурье, произведение матриц и LU-разложение относятся к классу тех алгоритмов, которые могут быть эффективно реализованы в СБИС'ах. Данный уровень классификации разделяет системы с аппаратной реализацией алгоритмов (буква C на схеме) и системы, использующие традиционный способ программной реализации (буква P).

Третий уровень конкретизирует тип параллелизма, используемого для обработки инструкций машины: конвейеризация инструкций (P_i) или их независимое (параллельное) выполнение (P_a). В большей степени этот выбор относится к компьютерам с программной реализацией алгоритмов, так как аппаратная реализация всегда предполагает параллельное исполнение команд. Отметим, что в случае конвейерного исполнения имеется в виду лишь конвейеризация самих команд, разбивающая весь цикл обработки на выборку команды, дешифрацию, вычисление адресов и т.д., - возможная конвейеризация вычислений на данном уровне не принимается во внимание.

Последний уровень данной классификации определяет способ управления, принятый в вычислительной системе: синхронный (S) или асинхронный (A). Если выполнение команд происходит в строгом порядке, определяемом только сигналами таймера и счетчиком команд, то будем говорить о синхронном способе управления. Если же для инициации команды определяющими являются такие факторы, как, например, готовность данных, то попадаем в класс машин с асинхронным управлением. Наиболее характерными представителями систем с асинхронным управлением являются data-driven и demand-driven компьютеры

Описав основные принципы классификации, посмотрим, куда попадают различные типы параллельных вычислительных систем.

Изучение систолических массивов, имеющих, как правило, одномерную или двумерную структуру, показывает, что обозначения DCP_aS и DCP_aA могут быть использованы для их описания в зависимости от того, как происходит обмен данными: синхронно или асинхронно. Систолические деревья, введенные Кунгом для вычисления арифметических выражений могут быть описаны как OCP_aS либо OCP_aA по аналогичным соображениям. Конвейерные компьютеры, такие, как IBM 360/91, Amdahl 470/6 и многие современные RISC процессоры, разбивающие исполнение всех инструкций на несколько этапов, в данной классификации имеют обозначение OPP_iS. Более естественное применение конвейеризации происходит в векторных машинах, в которых одна команда применяется к вектору независимых данных, и за счет непрерывного использования арифметического конвейера достигается значительное ускорение. К таким компьютерам подходит обозначение DPP_iS. Матричные процессоры, в которых целое множество арифметических устройств работает одновременно в строго синхронном режиме, принадлежат к группе DPP_aS. Если вычислительная система подобно CDC 6600 имеет процессор с отдельными функциональными устройствами, управляемыми централизованно, то ее описание выглядит так: OPP_aS. Data-flow компьютеры, в зависимости от особенностей реализации, могут быть описаны либо как OPP_iA, либо OPP_aA.

Системы с несколькими процессорами, использующими параллелизм на уровне задач, не всегда можно корректно описать в рамках предложенного формализма. Если процессоры дополнительно не используют параллелизм на уровне операций или данных, то для описания можно использовать лишь букву T. В противном случае, Базу предлагает использовать знак '*' между символами, обозначающими уровни параллелизма, одновременно присутствующие в системе. Например, комбинация T*D означает, что некоторая система может одновременно исполнять несколько задач, причем каждая из них может использовать векторные команды.

Очень часто в реальных системах присутствуют особенности, характерные для компьютеров из разных групп данной классификации. В этом случае для корректного описания автор использует знак '+'. Например, практически все векторные компьютеры имеют скалярную и векторную части, что можно описать как OPP_iS+DPP_iS (пример - это TI ASC и CDC STAR-100). Если в системе есть возможность одновременного выполнения более одной векторной команды (как в CRAY-1) то для описания векторной части можно использовать запись O*DPP_iS, а полное описание данного компьютера выглядит так: O*DPP_iS+OPP_iS. Действуя по такому же принципу, можно найти описание и для систем CRAY X-MP и CRAY Y-MP. В самом деле, данные системы объединяют несколько процессоров, имеющих схожую с CRAY-1 структуру, и потому их описание имеет вид: T*(O*DPP_iS+OPP_iS).

1.10 Классификация Кришнамарфи

Е.Кришнамарфи для классификации параллельных вычислительных систем предлагает использовать четыре характеристики, очень похожие на характеристики классификации А.Базу:

• степень гранулярности;

• способ реализации параллелизма;

• топология и природа связи процессоров;

• способ управления процессорами.

Принцип построения классификации очень прост. Для каждой степени гранулярности будем рассматривать все возможные способы реализации параллелизма. Для каждого полученного таким образом варианта рассмотрим все комбинации топологии связи и способов управления процессорами. В результате получим дерево (pис. 1.14), в котором каждый ярус соответствует своей характеристике, каждый лист представляет отдельную группу компьютеров в данной классификации, а путь от вершины дерева однозначно определяет значения указанных выше характеристик. Разберем характеристики подробнее.

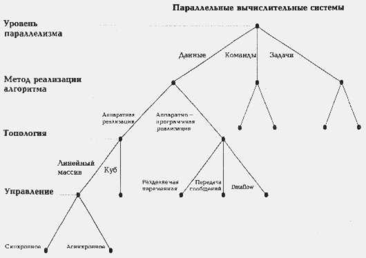

Рисунок 1.14 – Дерево классификации Кришнамарфи

Первые два уровня практически один к одному повторяют А.Базу. Третий уровень классификации, топология и природа связи процессоров, тесно связан со вторым. Если был выбран аппаратный способ реализации параллелизма, то надо рассмотреть топологию связи процессоров (матрица, линейный массив, тор, дерево, звезда и т.п.) и степень связности процессоров между собой (сильная, слабая или средняя), которая определяется относительной долей накладных расходов при организации взаимодействия процессоров. В случае комбинированной реализации параллелизма, помимо топологии и степени связности, надо дополнительно учесть механизм взаимодействия процессоров: передача сообщений, разделяемые переменные или принцип dataflow (по готовности операндов).

Наконец, последний, четвертый уровень - способ управления процессорами, определяет общий принцип функционирования всей совокупности процессоров вычислительной системы: синхронный, dataflow или асинхронный.

На основе выделенных четырех характеристик нетрудно определить место наиболее известных классов архитектур в данной систематике.

Векторно-конвейерные компьютеры:

• гранулярность - на уровне данных;

• реализация параллелизма - аппаратная;

• связь процессоров - простая топология со средней связностью;

• способ управления - синхронный.

Классические мультипроцессоры:

• гранулярность - на уровне задач

• реализация параллелизма - комбинированная;

• связь процессоров - простая топология со слабой связностью и использованием разделяемых переменных;

• способ управления - асинхронный.

Матрицы процессоров:

• гранулярность - на уровне данных;

• реализация параллелизма - аппаратная;

• связь процессоров - двумерные массивы с сильной связностью;

• способ управления - синхронный.

Систолические массивы:

• гранулярность - на уровне данных;

• реализация параллелизма - аппаратная;

• связь процессоров - сложная топология с сильной связностью;

• способ управления - синхронный.

Архитектура типа wavefront:

• гранулярность - на уровне данных;

• реализация параллелизма - аппаратная;

• связь процессоров - двумерная топология с сильной связностью;

• способ управления - dataflow.

Архитектура типа dataflow:

• гранулярность - на уровне команд;

• реализация параллелизма - комбинированная;

• связь процессоров - простая топология с сильной либо средней связностью и использованием принципа dataflow;

• способ управления - асинхронно-dataflow.

Несмотря на то, что классификация Е. Кришнамарфи построена лишь на четырех признаках, она позволяет выделить и описать такие "нетрадиционные" параллельные системы, как систолические массивы, машины типа dataflow и wavefront. Однако эта же простота является и основной причиной ее недостатков: некоторые архитектуры нельзя однозначно отнести к тому или иному классу, например, компьютеры с архитектурой гиперкуба и ассоциативные процессоры. Для более точного описания таких машин потребуется ввести еще целый ряд характеристик, таких, как размещение задач по процессорам, способ маршрутизации сообщений, возможность реконфигурации, аппаратная поддержка языков программирования и другие. Вместе с тем ясно, что эти признаки формализовать гораздо труднее, поэтому есть опасность вместо ясности внести в описание лишь дополнительные трудности.

1.11 Классификация Скилликорна

В 1989 году была сделана очередная попытка расширить классификацию Флинна и, тем самым, преодолеть ее недостатки. Д.Скилликорн разработал подход, пригодный для описания свойств многопроцессорных систем и некоторых нетрадиционных архитектур, в частности dataflow и reduction machine.

Предлагается рассматривать архитектуру любого компьютера, как абстрактную структуру, состоящую из четырех компонент:

• процессор команд (IP - Instruction Processor) - функциональное устройство, работающее, как интерпретатор команд; в системе, вообще говоря, может отсутствовать;

• процессор данных (DP - Data Processor) - функциональное устройство, работающее как преобразователь данных, в соответствии с арифметическими операциями;

• иерархия памяти (IM - Instruction Memory, DM - Data Memory) - запоминающее устройство, в котором хранятся данные и команды, пересылаемые между процессорами;

• переключатель - абстрактное устройство, обеспечивающее связь между процессорами и памятью.

Функции процессора команд во многом схожи с функциями устройств управления последовательных машин и, согласно Д.Скилликорну, сводятся к следующим:

• на основе своего состояния и полученной от DP информации IP определяет адрес команды, которая будет выполняться следующей;

• осуществляет доступ к IM для выборки команды;

• получает и декодирует выбранную команду;

• сообщает DP команду, которую надо выполнить;

• определяет адреса операндов и посылает их в DP;

• получает от DP информацию о результате выполнения команды.

Функции процессора данных делают его , во многом, похожим на арифметическое устройство традиционных процессоров:

• DP получает от IP команду, которую надо выполнить;

• получает от IP адреса операндов;

• выбирает операнды из DM;

• выполняет команду;

• запоминает результат в DM;

• возвращает в IP информацию о состоянии после выполнения команды.

В терминах таким образом определенных основных частей компьютера структуру традиционной фон-неймановской архитектуры можно представить в следующем виде:

Рисунок 1.15 – Структура фон-неймановской архитектуры

Это один из самых простых видов архитектуры, не содержащих переключателей. Для описания параллельных вычислительных систем автор зафиксировал четыре типа переключателей, без какой-либо явной связи с типом устройств, которые они соединяют:

• 1-1 - переключатель такого типа связывает пару функциональных устройств;

• n-n - переключатель связывает i-е устройство из одного множества устройств с i-м устройством из другого множества, т.е. фиксирует попарную связь;

• 1-n - переключатель соединяет одно выделенное устройство со всеми функциональными устройствами из некоторого набора;

• nxn - каждое функциональное устройство одного множества может быть связано с любым устройством другого множества, и наоборот.

Примеров подобных переключателей можно привести очень много. Так, все матричные процессоры имеют переключатель типа 1-n для связи единственного процессора команд со всеми процессорами данных. В компьютерах семейства Connection Machine каждый процессор данных имеет свою локальную память, следовательно, связь будет описываться как n-n. В тоже время, каждый процессор команд может связаться с любым другим процессором, поэтому данная связь будет описана как nxn.

Классификация Д.Скилликорна состоит из двух уровней. На первом уровне она проводится на основе восьми характеристик:

• количество процессоров команд (IP);

• число запоминающих устройств (модулей памяти) команд (IM);

• тип переключателя между IP и IM;

• количество процессоров данных (DP);

• число запоминающих устройств (модулей памяти) данных (DM);

• тип переключателя между DP и DM;

• тип переключателя между IP и DP;

• тип переключателя между DP и DP.

Рассмотрим упомянутый выше компьютер Connection Machine 2. В терминах данных характеристик его можно описать: (1, 1, 1-1, n, n, n-n, 1-n, nxn),

Для сильно связанных мультипроцессоров (BBN Butterfly, C.mmp) ситуация иная. Такие системы состоят из множества процессоров, соединенных с модулями памяти с помощью динамического переключателя. Задержка при доступе любого процессора к любому модулю памяти примерно одинакова. Связь и синхронизация между процессорами осуществляется через общие (разделяемые) переменные. Описание таких машин в рамках данной классификации выглядит так: (n, n, n-n, n, n, nxn, n-n, нет),
