Наличие пустого класса (MISD) не стоит считать недостатком схемы. Такие классы, по мнению некоторых исследователей в области классификации архитектур, могут стать чрезвычайно полезными для разработки принципиально новых концепций в теории и практике построения вычислительных систем.

1.2 Дополнения Ванга и Бриггса к классификации Флинна

В книге К.Ванга и Ф.Бриггса сделаны некоторые дополнения к классификации Флинна. Оставляя четыре ранее введенных базовых класса (SISD, SIMD, MISD, MIMD), авторы внесли следующие изменения.

Класс SISD разбивается на два подкласса:

• архитектуры с единственным функциональным устройством, например, PDP-11;

• архитектуры, имеющие в своем составе несколько функциональных устройств - CDC 6600, CRAY-1, FPS AP-120B, CDC Cyber 205, FACOM VP-200.

В класс SIMD также вводится два подкласса:

• архитектуры с пословно-последовательной обработкой информации - ILLIAC IV, PEPE, BSP;

• архитектуры с разрядно-последовательной обработкой - STARAN, ICL DAP.

В классе MIMD авторы различают

• вычислительные системы со слабой связью между процессорами, к которым они относят все системы с распределенной памятью, например, Cosmic Cube,

• и вычислительные системы с сильной связью (системы с общей памятью), куда попадают такие компьютеры, как C.mmp, BBN Butterfly, CRAY Y-MP, Denelcor HEP.

1.3 Классификация Фенга

В 1972 году Т.Фенг предложил классифицировать вычислительные системы на основе двух простых характеристик. Первая - число бит n в машинном слове, обрабатываемых параллельно при выполнении машинных инструкций. Практически во всех современных компьютерах это число совпадает с длиной машинного слова. Вторая характеристика равна числу слов m, обрабатываемых одновременно данной вычислительной системой. Немного изменив терминологию, функционирование любого компьютера можно представить как параллельную обработку n битовых слоев, на каждом из которых независимо преобразуются m бит. Опираясь на такую интерпретацию, вторую характеристику обычно называют шириной битового слоя.

Если рассмотреть предельные верхние значения данных характеристик, то каждую вычислительную систему C можно описать парой чисел (n,m) и представить точкой на плоскости в системе координат длина слова - ширина битового слоя. Площадь прямоугольника со сторонами n и m определяет интегральную характеристику потенциала параллельности P архитектуры и носит название максимальной степени параллелизма вычислительной системы: P(C)=mn. По существу, данное значение есть ничто иное, как пиковая производительность, выраженная в других единицах. В период появления данной классификации, а это начало 70-х годов, еще казалось возможным перенести понятие пиковой производительности как универсального средства сравнения и описания потенциальных возможностей компьютеров с традиционных последовательных машин на параллельные. Понимание того факта, что пиковая производительность сама по себе не столь важна, пришло позднее, и данный подход отражает, естественно, степень осмысления специфики параллельных вычислений того времени.

На основе введенных понятий все вычислительные системы в зависимости от способа обработки информации, заложенного в их архитектуру, можно разделить на четыре класса:

• разрядно-последовательные пословно-последовательные (n=m=1). В каждый момент времени такие компьютеры обрабатывают только один двоичный разряд. Представителем данного класса служит давняя система MINIMA с естественным описанием (1,1);

• разрядно-параллельные пословно-последовательные (n>1, m=1). Большинство классических последовательных компьютеров, так же как и многие вычислительные системы, эксплуатируемые до сих пор, принадлежит к данному классу: IBM 701 с описанием (36,1), PDP-11 (16,1), IBM 360/50 и VAX 11/780 - обе с описанием (32,1);

• разрядно-последовательные пословно-параллельные (n=1, m>1). Как правило вычислительные системы данного класса состоят из большого числа одноразрядных процессорных элементов, каждый из которых может независимо от остальных обрабатывать свои данные. Типичными примерами служат STARAN (1, 256) и MPP (1,16384) фирмы Goodyear Aerospace, прототип известной системы ILLIAC IV компьютер SOLOMON (1, 1024) и ICL DAP (1, 4096);

• разрядно-параллельные пословно-параллельные (n>1, m>1). Большая часть существующих параллельных вычислительных систем, обрабатывая одновременно mn двоичных разрядов, принадлежит именно к этому классу: ILLIAC IV (64, 64), TI ASC (64, 32), C.mmp (16, 16), CDC 6600 (60, 10), BBN Butterfly GP1000 (32, 256).

Недостатки предложенной классификации достаточно очевидны и связаны со способом вычисления ширины битового слоя m. По существу Фенг не делает никакого различия между процессорными матрицами, векторно-конвейерными и многопроцессорными системами. Не делается акцент на том, за счет чего компьютер может одновременно обрабатывать более одного слова: множественности функциональных устройств, их конвейерности или же какого-то числа независимых процессоров. Если в системе N независимых процессоров имеют каждый по F конвейерных функциональных устройств с длиной конвейера L, то для вычисления ширины битового слоя надо просто найти произведение данных характеристик.

Конечно же, опираясь на данную классификацию, достаточно трудно (а иногда и невозможно) осознать специфику той или иной вычислительной системы. Однако достоинством является введение единой числовой метрики для всех типов компьютеров, которая вместе с описанием потенциала вычислительных возможностей конкретной архитектуры позволяет сравнить любые два компьютера между собой.

1.4 Классификация Шора

Классификация Дж.Шора, появившаяся в начале 70-х годов, интересна тем, что представляет собой попытку выделения типичных способов компоновки вычислительных систем на основе фиксированного числа базисных блоков: устройства управления, арифметико-логического устройства, памяти команд и памяти данных. Дополнительно предполагается, что выборка из памяти данных может осуществляться словами, то есть выбираются все разряды одного слова, и/или битовым слоем - по одному разряду из одной и той же позиции каждого слова (иногда эти два способа называют горизонтальной и вертикальной выборками соответственно). Конечно же, при анализе данной классификации надо делать скидку на время ее появления, так как предусмотреть невероятное разнообразие параллельных систем настоящего времени было в принципе невозможно. Итак, согласно классификации Шора все компьютеры разбиваются на шесть классов, которые он так и называет: машина типа I, II и т.д.

Машина I (рис. 1.5) - это вычислительная система, которая содержит устройство управления, арифметико-логическое устройство, память команд и память данных с пословной выборкой. Считывание данных осуществляется выборкой всех разрядов некоторого слова для их параллельной обработки в арифметико-логическом устройстве. Состав АЛУ специально не оговаривается, что допускает наличие нескольких функциональных устройств, быть может конвейерного типа. По этим соображениям в данный класс попадают как классические последовательные машины (IBM 701, PDP-11, VAX 11/780), так и конвейерные скалярные (CDC 7600) и векторно-конвейерные (CRAY-1).

Рисунок 1.5 – Машина I

Если в машине I осуществлять выборку не по словам, а выборкой содержимого одного разряда из всех слов, то получим машину II (рис. 1.6) . Слова в памяти данных по прежнему располагаются горизонтально, но доступ к ним осуществляется иначе. Если в машине I происходит последовательная обработка слов при параллельной обработке разрядов, то в машине II - последовательная обработка битовых слоев при параллельной обработке множества слов.

Рисунок 1.6 – Машина II

Структура машины II лежит в основе ассоциативных компьютеров (например, центральный процессор машины STARAN), причем фактически такие компьютеры имеют не одно арифметико-логическое устройство, а множество сравнительно простых устройств поразрядной обработки. Другим примером служит матричная система ICL DAP, которая может одновременно обрабатывать по одному разряду из 4096 слов.

Если объединить принципы построения машин I и II, то получим машину III (рис. 1.7). Эта машина имеет два арифметико-логических устройства - горизонтальное и вертикальное, и модифицированную память данных, которая обеспечивает доступ как к словам, так и к битовым слоям. Впервые идею построения таких систем в 1960 году выдвинул У.Шуман , называвший их ортогональными (если память представлять как матрицу слов, то доступ к данным осуществляется в направлении, "ортогональном" традиционному - не по словам (строкам), а по битовым слоям (столбцам)). В принципе, как машину STARAN, так и ICL DAP можно запрограммировать на выполнение функций машины III, но поскольку они не имеют отдельных АЛУ для обработки слов и битовых слоев, отнести их к данному классу нельзя. Полноправными представителями машин класса III являются вычислительные системы семейства OMEN-60 фирмы Sanders Associates, построенные в прямом соответствии с концепцией ортогональной машины.

Рисунок 1.7 – Машина III

Если в машине I увеличить число пар арифметико-логическое устройство память данных (иногда эту пару называют процессорным элементом) то получим машину IV (рис. 1.8). Единственное устройство управления выдает команду за командой сразу всем процессорным элементам. С одной стороны, отсутствие соединений между процессорными элементами делает дальнейшее наращивание их числа относительно простым, но с другой, сильно ограничивает применимость машин этого класса. Такую структуру имеет вычислительная система PEPE, объединяющая 288 процессорных элементов.

Рисунок 1.8 – Машина IV

Если ввести непосредственные линейные связи между соседними процессорными элементами машины IV, например в виде матричной конфигурации, то получим схему машины V (рис. 1.9). Любой процессорный элемент теперь может обращаться к данным как в своей памяти, так и в памяти непосредственных соседей. Подобная структура характерна, например, для классического матричного компьютера ILLIAC IV.

Рисунок 1.9 – Машина V

Заметим, что все машины с I-ой по V-ю придерживаются концепции разделения памяти данных и арифметико-логических устройств, предполагая наличие шины данных или какого-либо коммутирующего элемента между ними. Машина VI (рис. 1.10), названная матрицей с функциональной памятью (или памятью с встроенной логикой), представляет собой другой подход, предусматривающий распределение логики процессора по всему запоминающему устройству. Примерами могут служить как простые ассоциативные запоминающие устройства, так и сложные ассоциативные процессоры.

Рисунок 1.10 – Машина VI

1.5 Классификация Хендлера

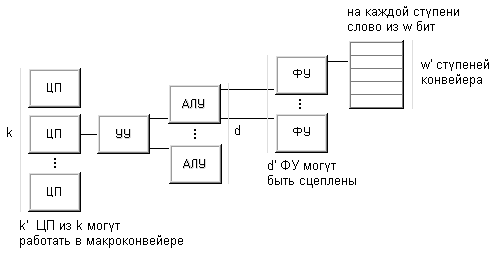

В основу классификации В.Хендлер закладывает явное описание возможностей параллельной и конвейерной обработки информации вычислительной системой. При этом он намеренно не рассматривает различные способы связи между процессорами и блоками памяти и считает, что коммуникационная сеть может быть нужным образом сконфигурирована и будет способна выдержать предполагаемую нагрузку.

Предложенная классификация базируется на различии между тремя уровнями обработки данных в процессе выполнения программ:

• уровень выполнения программы - опираясь на счетчик команд и некоторые другие регистры, устройство управления (УУ) производит выборку и дешифрацию команд программы;

• уровень выполнения команд - арифметико-логическое устройство компьютера (АЛУ) исполняет команду, выданную ему устройством управления;

• уровень битовой обработки - все элементарные логические схемы процессора (ЭЛС) разбиваются на группы, необходимые для выполнения операций над одним двоичным разрядом.
