Рисунок 1.11 – Принцип классификации Хендлера

Таким образом, подобная схема выделения уровней предполагает, что вычислительная система включает какое-то число процессоров каждый со своим устройством управления. Каждое устройство управления связано с несколькими арифметико-логическими устройствами, исполняющими одну и ту же операцию в каждый конкретный момент времени. Наконец, каждое АЛУ объединяет несколько элементарных логических схем, ассоциированных с обработкой одного двоичного разряда (число ЭЛС есть ничто иное, как длина машинного слова). Если на какое-то время не рассматривать возможность конвейеризации, то число устройств управления k , число арифметико-логических устройств d в каждом устройстве управления и число элементарных логических схем w в каждом АЛУ составят тройку для описания данной вычислительной системы C:

t(C) = (k, d, w)

Теперь можно расширить возможности описания, допустив возможность конвейерной обработки на каждом из уровней. В самом деле, конвейерность на самом нижнем уровне (т.е. на уровне ЭЛС) это конвейерность функциональных устройств. Если функциональное устройство обрабатывает w-разрядные слова на каждой из w' ступеней конвейера, то для характеристики параллелизма данного уровня естественно рассмотреть произведение w×w'. Знак умножения × будем использовать на каждом уровне чтобы отделить число, представляющее степень параллелизма, от числа ступеней в конвейере. Компьютер TI ASC имеет четыре конвейерных устройства по восемь ступеней в каждом для обработки 64-х разрядных слов, следовательно, он может быть описан так:

t( TI ASC ) = (1,4,64×8)

Следующий уровень конвейерной обработки - это конвейеризация на уровне команд. Предполагается, что в вычислительной системе есть несколько функциональных устройств, которые могут работать одновременно в рамках одного потока команд (в настоящее время используется специальный термин для обозначения данной возможности - сцепление функциональных устройств). Классическим примером этому могут служить компьютеры фирмы Cray Research. А исторически первой, по всей вероятности, является машина CDC 6600, содержащая десять независимых последовательных функциональных устройств, способных подавать результат своей работы на вход другим функциональным устройствам, образуя единый поток команд:

t(CDC 6600) = (1,1×10,~64)

Наконец, осталось рассмотреть конвейеризацию на самом верхнем уровне, известную как макро-конвейер. Поток данных, проходя через один процессор, поступает на вход другому, возможно через некоторую буферную память. Если независимо работают n процессоров, то в идеальной ситуации при отсутствии конфликтов и полной сбалансированности получаем ускорение в n раз по сравнению с использованием только одного процессора. Так компьютер PEPE, имея фактически три независимых системы из 288-ми устройств, описывается следующим образом:

t( PEPE ) = (1×3,288,32)

После расширения трехуровневой модели параллелизма средствами описания потенциальных возможностей конвейеризации каждая тройка t( PEPE ) = (k×k',d×d',w×w') интерпретируется так:

• k - число процессоров (каждый со своим УУ), работающих параллельно

• k' - глубина макроконвейера из отдельных процессоров

• d - число АЛУ в каждом процессоре, работающих параллельно

• d' - число функциональных устройств АЛУ в цепочке

• w - число разрядов в слове, обрабатываемых в АЛУ параллельно

• w' - число ступеней в конвейере функциональных устройств АЛУ

1.6 Классификация Хокни

Р. Хокни - известный английский специалист в области параллельных вычислительных систем, разработал свой подход к классификации, введенной им для систематизации компьютеров, попадающих в класс MIMD по систематике Флинна.

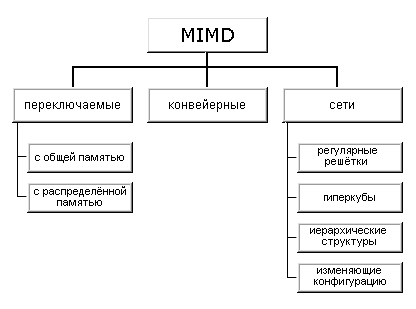

Как отмечалось выше (см. классификацию Флинна), класс MIMD чрезвычайно широк, причем наряду с большим числом компьютеров он объединяет и целое множество различных типов архитектур. Хокни, пытаясь систематизировать архитектуры внутри этого класса, получил иерархическую структуру, представленную на рис. 1.12:

Рисунок 1. 12 – Иерархическая структура класса MIMD

Основная идея классификации состоит в следующем. Множественный поток команд может быть обработан двумя способами: либо одним конвейерным устройством обработки, работающем в режиме разделения времени для отдельных потоков, либо каждый поток обрабатывается своим собственным устройством. Первая возможность используется в MIMD компьютерах, которые автор называет конвейерными (например, процессорные модули в Denelcor HEP). Архитектуры, использующие вторую возможность, в свою очередь опять делятся на два класса:

• MIMD компьютеры, в которых возможна прямая связь каждого процессора с каждым, реализуемая с помощью переключателя;

• MIMD компьютеры, в которых прямая связь каждого процессора возможна только с ближайшими соседями по сети, а взаимодействие удаленных процессоров поддерживается специальной системой маршрутизации через процессоры-посредники.

Далее, среди MIMD машин с переключателем Хокни выделяет те, в которых вся память распределена среди процессоров как их локальная память (например, PASM, PRINGLE). В этом случае общение самих процессоров реализуется с помощью очень сложного переключателя, составляющего значительную часть компьютера. Такие машины носят название MIMD машин с распределенной памятью. Если память это разделяемый ресурс, доступный всем процессорам через переключатель, то такие MIMD являются системами с общей памятью (CRAY X-MP, BBN Butterfly). В соответствии с типом переключателей можно проводить классификацию и далее: простой переключатель, многокаскадный переключатель, общая шина.

Многие современные вычислительные системы имеют как общую разделяемую память, так и распределенную локальную. Такие системы автор рассматривает как гибридные MIMD c переключателем.

При рассмотрении MIMD машин с сетевой структурой считается, что все они имеют распределенную память, а дальнейшая классификация проводится в соответствии с топологией сети: звездообразная сеть (lCAP), регулярные решетки разной размерности (Intel Paragon, CRAY T3D), гиперкубы (NCube, Intel iPCS), сети с иерархической структурой, такой, как деревья, пирамиды, кластеры (Cm^* , CEDAR) и, наконец, сети, изменяющие свою конфигурацию.

Заметим, что если архитектура компьютера спроектирована с использованием нескольких сетей с различной топологией, то, по всей видимости, по аналогии с гибридными MIMD с переключателями, их стоит назвать гибридными сетевыми MIMD, а использующие идеи разных классов - просто гибридными MIMD. Типичным представителем последней группы, в частности, является компьютер Connection Machine 2, имеющим на внешнем уровне топологию гиперкуба, каждый узел которого является кластером процессоров с полной связью.

1.7 Классификация Шнайдера

В 1988 году Л. Шнайдер предложил новый подход к описанию архитектур параллельных вычислительных систем, попадающих в класс SIMD систематики Флинна. Основная идея заключается в выделении этапов выборки и непосредственно исполнения в потоках команд и данных. Именно разделение потоков на адреса и их содержимое позволяет описать такие ранее "неудобные" для классификации архитектуры, как компьютеры с длинным командным словом, систолические массивы и целый ряд других.

Введем необходимые для дальнейшего изложения понятия и обозначения. Назовем потоком ссылок ( reference stream ) S некоторой вычислительной системы конечное множество бесконечных последовательностей пар:

S = { (a₁t₁) (a₂t₂)..., (b₁u₁) (b₂u₂)..., (c₁v₁)(c₂v₂)...},

где первый компонент каждой пары - это неотрицательное целое число, называемое адресом, второй компонент - это набор из n неотрицательных целых чисел, называемых значениями, причем n одинаково для всех наборов всех последовательностей. Например, пара (b₂u₂) определяет адрес b₂ и значение u₂. Если значения рассматривать как команды, то из потока ссылок получим поток команд I; если же значения интерпретировать как данные, то соответствующий поток - это поток данных D.

Интерпретация введенных понятий очень проста. Элементы каждой последовательности это адрес и его содержимое, выбираемое из (или записываемое в) память. Последовательность пар адрес-значение можно рассматривать как историю выполнения команд либо перемещения данных между процессором и памятью компьютера во время выполнения программы. Число инструкций, которое данный компьютер может выполнять одновременно, определяет число последовательностей в потоке команд. Аналогично, число различных данных, которое компьютер может обработать одновременно, определяет число последовательностей в потоке данных.

Пусть S произвольный поток ссылок. Последовательность адресов потока S, обозначаемая S_a, - это последовательность, чей i-й элемент - набор, сформированный из адресов i-х элементов каждой последовательности из S:

S_a = a₁ b₁ ...c₁ ,a₂ b₂ ...c₂ ,...

потока S, обозначаемая S_v, - это последовательность, чей i-й элемент - набор, образованный слиянием наборов значений i-х элементов каждой последовательности из S:

S_v = t₁ u₁ ...v₁,t₂ u₂ ...v₂ ,...

Если S_x - последовательность элементов, где каждый элемент - набор из n чисел, то для обозначения "ширины" последовательности будем пользоваться обозначением: w(S_x) = n.

Из определений S_a, S_v и w сразу следует утверждение: если S - это поток ссылок со значениями из n чисел, то

w(S_a) = S и w(S_v) = nS,

где S обозначает мощность множества S.

Каждую пару (I, D) с потоком команд I и потоком данных D будем называть вычислительным шаблоном, а все компьютеры будем разбивать на классы в зависимости от того, какой шаблон они могут исполнить. В самом деле, компьютер может исполнить шаблон (I, D), если он в состоянии:

• выдать w(I_a) адресов команд для одновременной выборки из памяти;

• декодировать и проинтерпретировать одновременно w(I_v) команд;

• выдать одновременно w(D_a) адресов операндов и

• выполнить одновременно w(D_v) операций над различными данными.

Если все эти условия выполнены, то компьютер может быть описан следующим образом:

I_w(Ia)w(Iv)D_w(Da)w(Dv)

На основе указанных предикатов можно выделить следующие классы компьютеров:

• I_ssD_ss - фон-неймановские машины;

• I_ssD_sc - фон-неймановские машины, в которых заложена возможность выбирать данные, расположенные с разным смещением относительно одного и того же адреса, над которыми будет выполнена одна и та же операция. Примером могут служить компьютеры, имеющие команды, типа одновременного выполнения двух операций сложения над данными в формате полуслова, расположенными по указанному адресу.

• I_ssD_sm - SIMD компьютеры без возможности получения уникального адреса для данных в каждом процессорном элементе, включающие MPP, Connection Machine 1 так же, как и систолические массивы.

• I_ssD_cc - многомерные SIMD машины - фон-неймановские машины, способные расщеплять поток данных на независимые потоки операндов;

• I_ssD_mm - это SIMD компьютеры, имеющие возможность независимой модификации адресов операндов в каждом процессорном элементе, например, ILLIAC IV и Connection Machine 2.

• I_scD_cc - вычислительные системы, выбирающие и исполняющие одновременно несколько команд, для доступа к которым используется один адрес. Типичным примером являются компьютеры с длинным командным словом (VLIW).

• I_ccD_cc - многомерные MIMD машины. Фон-неймановские машины, которые могут расщеплять свой цикл выборки/выполнения с целью обработки параллельно нескольких независимых команд.

• I_mmD_mm - к этому классу относятся все компьютеры типа MIMD.

Достаточно ясно, что не нужно рассматривать все возможные комбинации описателей 's', 'c' и 'm', так как архитектура реальных компьютеров накладывает ряд вполне разумных ограничений. Очевидно, что число адресов w(S_a) не должно превышать числа возвращенных значений w(S_v), которое компьютер может обработать. Отсюда следуют неравенства: w(I_a)<=w(I_v) и w(D_a)<=w(D_v). Другим естественным предположением является тот факт, что число выполняемых команд не должно превышать числа обрабатываемых данных: w(I_v) <= w(D_v).

Подводя итог, можно отметить два положительных момента в классификации Шнайдера: более избирательная систематизация SIMD компьютеров и возможность описания нетрадиционных архитектур типа систолических массивов или компьютеров с длинным командным словом. Однако почти все вычислительные системы типа MIMD опять попали в один и тот же класс I_mmD_mm. Это и не удивительно, так как критерий классификации, основанный лишь на потоках команд и данных без учета распределенности памяти и топологии межпроцессорной связи, слишком слаб для подобных систем.

1.8 Классификация Джонсона

Е.Джонсон предложил проводить классификацию MIMD архитектур на основе структуры памяти и реализации механизма взаимодействия и синхронизации между процессорами.

По структуре оперативной памяти существующие вычислительные системы делятся на две большие группы: либо это системы с общей памятью, прямо адресуемой всеми процессорами, либо это системы с распределенной памятью, каждая часть которой доступна только одному процессору. Одновременно с этим, и для межпроцессорного взаимодействия существуют две альтернативы: через разделяемые переменные или с помощью механизма передачи сообщений. Исходя из таких предположений, можно получить четыре класса MIMD архитектур, уточняющих систематику Флинна:

• общая память - разделяемые переменные (GMSV);

• распределенная память - разделяемые переменные (DMSV);

• распределенная память - передача сообщений (DMMP);

• общая память - передача сообщений (GMMP).

Опираясь на такое деление, Джонсон вводит названия для некоторых классов. Так вычислительные системы, использующие общую разделяемую память для межпроцессорного взаимодействия и синхронизации, он называет системами с разделяемой памятью, например, CRAY Y-MP (по его классификации это класс 1). Системы, в которых память распределена по процессорам, а для взаимодействия и синхронизации используется механизм передачи сообщений он называет архитектурами с передачей сообщений, например NCube, (класс 3). Системы с распределенной памятью и синхронизацией через разделяемые переменные, как в BBN Butterfly, называются гибридными архитектурами (класс 2).

В качестве уточнения классификации автор отмечает возможность учитывать вид связи между процессорами: общая шина, переключатели, разнообразные сети и т.п.

1.9 Классификация Базу

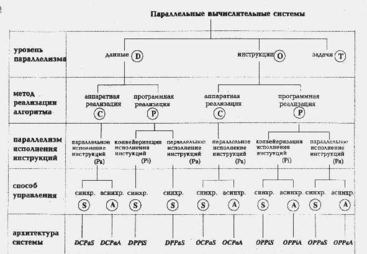

По мнению А.Базу, любую параллельную вычислительную систему можно однозначно описать последовательностью решений, принятых на этапе ее проектирования, а сам процесс проектирования представить в виде дерева. В самом деле, корень дерева - это вычислительная система (рис. 1.13), а последующие ярусы дерева, фиксируя уровень параллелизма, метод реализации алгоритма, параллелизм инструкций и способ управления, последовательно дополняют друг друга, формируя описание системы.

Рисунок 1.13 – Классификация Базу
