2. Определяем общее количество стволов РС-70 на охлаждение:
Nст”РС-70” = NГст”РС-70” +NТБст”РС-70”=12+4=16cт.;
3. Определяем требуемое количество стволов ГПС для тушения горящей жидкости в резервуарах:
Тушение всех резервуаров одновременно не возможно, т.к. в наличии имеется только 2 телескопических пеноподъёмника и АЛ-30 (131) ПМ-506 с гребёнкой на 2 ГПС). Поэтому первоначально силы и средства необходимо сосредоточить на тушение 2-х резервуаров (РВС № 2 и № 4). После ликвидации пожара на них перебросить силы для ликвидации горения на следующих резервуарах (РВС № 1 и № 3).
4. Определяем общее количество стволов ГПС-600:
Nств.ГПС-600 = NТГПС+Nобв.ГПС=4+4=8 ст.;
5. Определяем требуемое количество пенообразователя для тушения горящей жидкости в резервуарах (с учётом запаса пенообразователя):
WПО = (NTГПС*gПОГПС*tp*KЗ)*2 = (4*0,36*15*60*3)*2 = 7776 л;
Следовательно, для тушения нефти в резервуарах будет достаточно пенообразователя. имеющеюся на объекте и пожарных автомобилях.
6. Определяем общий требуемый расход воды для выполнения всех видов работ при тушении пожара:
Qобщ = NГст”РС-70”*gст+ NТБст”РС-70”*gст+ NТГПС*gВГПС+ NобвГПС*gВГПС =
=9*10+3*7+4*7+4* 5,64+4*5,64= 184л/с.
Пожарный водопровод не обеспечит требуемый расход воды на все виды работ по тушению пожара, поэтому необходимо использовать пожарный водоём (500 м3).
7. Определяем необходимый запас воды для охлаждения горящих резервуаров:
Wводы = NГств”РС-70”*gст”РС-70”*tохлрас. = (9*10+3*7)*3600*6=2397 м3;
Вывод : Противопожарный водопровод (запас воды в пожарном водоёме) также как в Варианте - II не обеспечит требуемый расход воды на охлаждение горящих резервуаров при расчётной продолжительности охлаждения 6 часов.
8. Определяем продолжительность работы стволов "РС-70" (dн=25 мм, охлаждение горящих резервуаров) от пожарного водоёма.
Количество стволов, работающих от ПВ, принимаем 8.
9. Определяем требуемое количество пеноподъёмников для подачи ГПС на тушение горящей жидкости в резервуарах:
10. Определяем требуемое количество личного состава для тушения пожара (без учёта резерва):
Nл / с = NГст”РС-70”*2+NППАЛ-30*3+NППтроф.*6+NТБст”РС-70”*2+NобвГПС*2+Nм*Nсв. =
= 12*2+1*3 + 1*б+ 4*2+ 4*2 + б+ 7 = 62 чел;
11. Определяем требуемое количество отделений на основных пожарных автомобилях для тушения пожара (без учёта резерва)
Вывод: При данном варианте тушения пожара личного состава (отделений на основных пожарных автомобилях) по вызову № 3 недостаточно. РТП необходимо дополнительно к вызову № 3 вызвать на пожар 4 отделения, или» через дежурного диспетчера ЕДДС- 15-20 человек с воинских подразделений.
Тушение пожара всех резервуаров, находящихся в одном обваловании
Результаты расчёта сил и средств
| № резе- рву- ара | Тип резер- вуара | Количество стволов РС-70 на охла- ждение с dН=25 мм (*dН = 19мм), шт. | Количество стволов ГПС- 600 на тушение, шт. | Количество Пенно по- дъём ников, шт. | Количес- тво ство- лов ГПС- 600 в об- валование, шт. | Коли чес- тво ство- лов РС-70 для защиты л/с, шт. | Количество пенообразо- вателя для тушения в резервуарах (с учётом запаса), л | Требуемый расход во- ды на все виды работ, л/с | Необходи- мый запас воды для охлаждения резервуаров при tохлрас = 6 часов, м3 | Фактичес- кое время работы стволов РС-70 (8 ств. с dH=25мм, охлажде ние торящих резервуа ров) от ПВ, час. | Коли- чест- во л/с (без учёта резер- ва), чел. | Количество Отделе ний на основных пожарных атомоби лях (без учета резерва), отд. | № вызова |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | § | 9 | 10 | 11 | 12 | 13 | 14 |
| 1 | РВС- 1000 | 3 | - | - | 4 | 4 | 7776 | 184 | 2397 | 1.56 | 62 | 21 | Сил и средств по вызову №3 недос- таточно. РТП не обходимо допол- нительно к вызову №3 вызвать на по жар 4 отделения, или, через дежур- ного по ЕДДС 15- 20 человек с воин- ских подразделе ний. |
| 2 | РВС- 700 | 3 | 2 | 1 | |||||||||
| 3 | РВС- 400 | 3* | - | - | |||||||||
| 4 | РВС- 1000 | 3 | 2 | 1 |

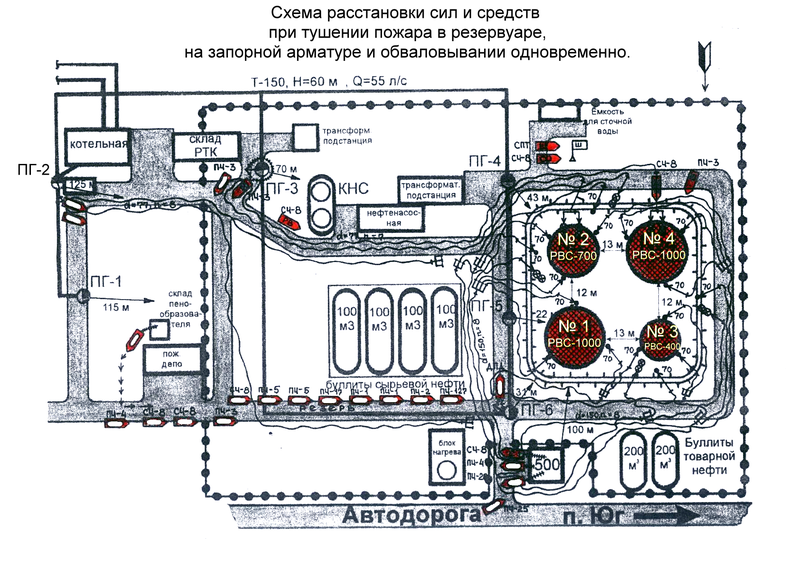

Расстановка сил и средств
| Боевой участок | Пожарная часть | Тип автомобиля | Задача | Водоисточник |
| 1 | 2 | 3 | 4 | 5 |
| Охлаждение горящих резервуаров, защита л/с | ДПД нефтепромысла | АЦ-40(131) 137 | ЛЦ установить на ПГ-6, проложить магистральную линию d=77 мм (на западную сторону резервуарного парка), установить РТ-80, подать на охлаждение резервуара №1 (РВС-1000) ствол РС-70 с dН=25 мм. | ПГ-6 |
| ПЧ-112 | АЦ-40(131) 137 | От РТ-80 АЦ ДПД нефтепромысла подать на охлаждение резервуара №3 (РВС-400) ствол РС-70. АЦ установить на ПГ-2. | ПГ-2 | |
| ПЧ-133 | АЦ-40(131) 137 | От АЦ ДПД нефтепромысла проложить вторую магистральную линию d=77 мм (на западную сторону), установить РТ-80, подать на охлаждение резервуара №3 (РВС- 400) 2 ствола РС-70. АЦ установить в резерв к АЦ 112-ПЧ (ПГ-2). | ||
| СЧ-8 | АЦ-40 (131) 137 ПНС-110(131) АР-2 АСО-12(66) АГДЗС(130) | ППС установить на ПВ, при помощи АР проложить две магистральные линии d=150 мм (на северную и южную стороны резервуарного парка), установить два РЧ-150, подать на охлаждение резервуара №4 (РВС-1000) ствол с РС-70 с dН=25 мм. Южной стороны. АЦ в резерв. АСО установить в месте расположения штаба, организовать связь с боевыми участка ми, освещение места пожара. АГДЗС в резерв. | ПВ | |
| ПЧ-5 | АЦ-40 (43202) 186 АЦ-40 (130) 63Б | От РЧ-150 8-СЧ (южная сторона) подать ствол РС-70 с dН=25 мм. на охлаждение резервуара №4 (РВС-1000) с южной стороны. АЦ в резерве. От РЧ-150 8-СЧ (южная сторона) подать ствол РС-70 с dН=25 мм. на охлаждение резерву ара №4 (РВС-1000) с восточной стороны. АЦ в резерв. | ||
| ПЧ.17 | АЦ-40 (131) 137 | От РЧ-150 8-СЧ (южная сторона) подать ствол РС-70 с dН=25 мм. на охлаждение резервуара №2 (РВС-700) с восточной стороны. АЦ в резерв. | ||
| ПЧ-1 | АЦ-40 (130) 63 Б АЦ-40 (131) 137 | От РЧ-150 8-СЧ (северная сторона) подать 2 ствола РС-70 с dН=25 мм. На охлаждение резервуара №1 (РВС-1000). АЦ в резерв. | ||
| ПЧ-2 | АЦ-40 (131) 137 | От РЧ-150 8-СЧ (северная сторона) подать ствол РС-70 с dН=25 мм. на охлаждение резервуара №2 (РВС-700). АЦ в резерв. | ||
| ПЧ-127 | АЦ-40 (130) 63Б | ОТ РЧ-150 8-СЧ (северная сторона) подать ствол РС-70 с dН=25 мм. на охлаждение резервуара №2 (РВС-700). АЦ в резерв. | ||
| ПЧ-4 | АЦ-40 (130) 63Б АЦ-40 (131) 137 | АЦ установить на ПВ, проложить магистральную линию d=77 мм к резервуару №3 (РВС-400), установить РТ-80, подать ствол РС-70 на защиту личного состава с южной стороны резервуарного парка. От АЦ 4-ПЧ, установленной на ПВ проложить вторую магистральную линию d=77 мм (на северную сторону резервуарного парка), установить РТ-80, подать ствол РС-70 на защиту личного состава с северной стороны. АЦ в резерв | ПВ |
| Боевой участок | Пожарная часть | Тип автомобиля | Задача | Водоисточник |
| 1 | 2 | 3 | 4 | 5 |
| Установка пеноподъем- ников, туше- ние пожара в резервуарах | ПЧ-3 | АЦ-40 (43202)186 АЦ-40(130)63Б АЦ-40(131) 137 АП-5 (53213) 196 | АВ установить на ПГ-3, проложить магистральную линию d=77 мм к резервуару №4 (РВС-1000) для АЛ-30(131) ПМ-506 8-СЧ, установить пеноподъемник "Трофимова" с двумя ГПС-600 к РВС №2. АЦ использовать для подвоза пенообразователя со склада объекта и его подачи в АВ. От АВ 3-ПЧ проложить вторую магистральную линию d=77 мм к резервуару №2 (РВС-700) , установить пеноподъемник "Трофимова" к РВС №•2, присоединить магистральную линию. АЦ в резерв. АП используется по усмотрению РТП, в зависимости от складывающейся обста- новки. | ПГ-3 |
| СЧ-8 | АБР АЛ-30(131)ПМ-506 | АЛ установить у горящего резервуара №4 (РВС-1000), присоединить гребёнку с 2 ГПС-600 и магистральную линию 3-ПЧ, по команде РТП выдвинуть лестницу для подачи пены в резервуар №4, от РТ-80 25-ПЧ (северная сторона) подать ствол ГПС- 600 в обвалование с восточной стороны. АБР в резерв. | ||
| ПЧ-28 | АЦ-40(130)63Б | АЦ установить на ПВ, проложить магистральную линию d=77 мм (на западную сторону резервуарного парка), установить РТ-80, подать ствол ГПС-600 в обвало- вание с южной стороны | ПВ | |
| ПЧ-25 | АЦ-40 (5557) | Ог ЛЦ 28-ПЧ, установленной на ПВ, проложить магистральную линию d=77 мм (на северную сторону резервуарного парка), установить РТ-80, подать ствол ГПС-600 в обвалование с северной стороны. АЦ использовать для подвоза пенообразователя со склада объекта и его подачи в АЦ 28-ПЧ. | ||
| Дополнительно прибывающим силам | 1. От РТ-80 4-ПЧ (северная сторона) подать ствол РС-70 на защиту л/с с восточной стороны. 2. От РТ-80 4-ПЧ, установленного у РВС №3 подать ствол "Л" на защиту л/с с западной стороны. 3. От РТ-80 28-ПЧ (западная сторона) подать ствол ГПС-600 в обвалование с западной стороны. 4. От АЦ 112-ПЧ, установленной на ПГ-2, проложить 2 резервные магистральные линии d=77 мм к резервуарному парку. | |||
Примечание: Противопожарный водопровод (запас воды в пожарном водоёме) также как в Варианте - II не обеспечит требуемый расход воды на охлаждение горящих резервуаров при расчётной продолжительности охлаждения 6 часов. Тушение всех резервуаров одновременно не возможно, т.к. в наличии имеется только 2 телескопических подъемника и АЛ-30 (131) ПМ-506 с гребёнкой на 2 ГПС). Поэтому первоначально стволы подаются на тушение РВС № 2 и № 4, после ликвидации пожара на них - на РВС № 1 и № 3.
