9. РАСЧЁТ СИЛ И СРЕДСТВ

Исходные данные:

- требуемая интенсивность подачи воды на охлаждение (J_тр):

• горящего резервуара: 0,8 л/(м*с);

• негорящего резервуара: 0,3 л/(м*с);

• при пожаре в обваловании: 1,2 л/(м*с).

- расчётная продолжительность охлаждения наземных резервуаров (горящего и соседних) передвижной техникой: 6 ч.;

- нормативная интенсивность подачи раствора пенообразователя (ПО-1Д)

Вариант -1

Тушение пожара в резервуаре с наибольшей площадью зеркала испарения (РВС-1000).

1. Определяем требуемое количество стволов для охлаждения горящего резервуара:

где: п - количество горящих резервуаров;

Д_г - диаметр горящего резервуара;

q_ст - расход воды из ствола РС-70 с диаметром насадки 25 мм на охлаждение резервуара, л/с.

2. Определяем требуемое количество стволов для охлаждения соседних с горящим резервуаров;

Так как один ствол РС-70 не может обеспечить охлаждение половины периметра негорящего резервуара, то необходимо подавать не менее двух стволов РС-70. Следовательно, для защиты резервуаров № 1, 2 и 3 необходимо подать шесть стволов РС-70 с d_н = 19мм

N^c_ст = 6;

3. Определяем общее количество стволов РС-70 на охлаждение:

N_{ст”РС-70”} = N^г_{ст”РС-70”} + N^c_{ст”РС-70”} + N^тб_{ст”РС-70”} =3+6+4=13 ст.

где: N^тб_{ст”РС-70”} - количество стволов РС-70 по условиям техники безопасности для защиты личного состава, работающего в обваловании, рукавных линий, ПТВ, оказавшихся в зоне возможного разлива вскипевшего нефтепродукта.

4. Определяем требуемое количество стволов ГПС для тушения горящей жидкости в резервуаре:

5. Определяем общее количество гененраторов ГПС - 600:

N_{ств.гпс-600} = N^т_гпс+ N^обв_гпс = 2+2=4 ГПС .

где: N^обв_гпс - количество стволов ГПС-600 для тушения горящей нефти в обваловании при возможном вскипании и переливании нефти через борт резервуара.

6. Определяем требуемое количество пенообразователя для тушения горящей жидкости в резервуаре (с учётом запаса пенообразователя):

W_по + N_гпс*q^по_гпс*t_p*K₃ = 2*0,36*15*60*3 =1944л;

где: q^по_гпс - расход пенообразователя (в растворе) одного ГПС, л/с;

Кз - коэффициент запаса пенообразователя, К = 3.

Следовательно, для тушения нефти в резервуаре будет достаточно пенообразователя, имеющегося на автомобиле АВ-40 (130) 63А.

7. Определяем общий требуемый расход воды для выполнения всех видов работ при тушении пожара:

Q_общ = N^г_ст*q_ст + N^с_ст*q_ст + N^тб_ст”А”*q_ст + N^т _гпс*q^в_гпс + N^обв_гпс *q^в_гпс =

3*10+6*7+4*7+2*5,64+2*5,64 = 123 л/c

Пожарный водопровод не обеспечит требуемый расход воды на все виды работ по тушению пожара, поэтому необходимо использовать пожарный водоём объёмом 500 м³.

8. Определяем необходимый запас воды для охлаждения резервуаров (горящего и соседних):

W_воды = N^гс_{ств”РС-70”}*q_{ств”РС-70”}*t^охл_рас. = (3*10+6*7)*3600*6=1555м³;

Так как пожарный водопровод не обеспечит требуемый расход воды (72 л/с) для охлаждения резервуаров (горящего и соседних) при расчётной продолжительности охлаждения 6 часов, запитываем от водопровода 3 ствола РС-70 для охлаждения горящего резервуара, остальные стволы РС-70 (10 стволов) - от ПВ.

После ликвидации горения в резервуаре (Т_р=15•3=45 мин.), в целях экономии воды в ПВ и увеличения продолжительности работы стволов необходимо переключить 3 ствола РС-70 от разветвления ПНС (см..схему) на магистральные линии запитанные от водопровода.

9. Определяем продолжительность работы стволов РС-70 (d_H=19 мм, охлаждение соседних резервуаров, защита л/с, рукавных линий, ПТВ) от пожарного водоёма:

10. Определяем требуемое количество пеноподъёмников для подачи ГПС на тушение горящей жидкости в резервуаре:

где: n^пп_гпс - количество ГПС, установленных на одном подъёмнике, шт.

11. Определяем требуемое количество личного состава для тушения пожара (без учёта резерва):

N_л/с = N^г_{ст.”РС-70”} *2+N^c _{ст.”РС-70”} *2+N^пп_АЛ-30 *3+N^тб_{ст.”РС-70”} *2+N^обв_гпс *2+N_м+N_св.=

=3*2+6*2+1*3+4*2+2*2+4+7=44 чел;

где: N^г_{ст.”РС-70”} , N^c _{ст.”РС-70”}. - количество стволов РС-70 для охлаждения горящего и соседних резервуаров;

N^пп_АЛ-30 - количество пеноподъёмников (в данном случае - АЛ-30 (131) ПМ-506);

N^тб_{ст.”РС-70”} - количество стволов РС-70 по условиям техники безопасности для защиты личного состава, рукавных линий. ПТВ;

N^обв_гпс - количество стволов ГПС-600 для тушения горящей нефти в обваловании при возможном вскипании и переливании её через борт резервуара;

N_м - количество людей, занятых контролем за работой насосно-рукавных систем (по количеству пожарных машин);

N_св - количество связных (связные РТП, НШ, НТ, ПБУ);

Коэффициенты - требуемое количество человек для выполнения различных видов работ на пожаре.

Примечание: Водители, средний и старший начальствующий состав в этом количестве не учитываются

12. Определяем требуемое количество отделений на основных пожарных автомобилях для тушения пожара (без учёта резерва);

где: Nл/c - требуемое количество личного состава для тушения пожара без учёта привлечения других сил (рабочих, воинских подразделений и т.д.). Средняя численность одного отделения на АЦ составляет 3 человека (в указанное число не входит водитель).

Вывод: Вызов № 3 на данный вариант тушения пожара установлен правильно.

Примечание: Так как противопожарный водопровод (запас воды в пожарном водоёме) не обеспечит требуемый расход воды (72 л/с) на охлаждение горящего и соседних резервуаров при расчётной продолжительности охлаждения 6 часов, запитываем от водопровода 3 ствола РС-70 для охлаждения горящего резервуара, остальные стволы (10 ств.РС-70) - от ПВ.

После ликвидации горения в резервуаре ( = 15 мин.), в целях экономии воды в ПВ и увеличения продолжительности работы стволов необходимо переключить 3 ств.РС-70 от разветвления ПНС 8-СЧ на магистральные линии, запитанные от водопровода.

Вариант - I

Тушение пожара в резервуаре №4 (РВС-1000) с наибольшей площадью зеркала испарения

Результаты расчёта сил и средств

№ резер вуара	Тип резер- вуара	Количество ств. "Л" на охла- ждение. шт.		Количест во ство лов ГПС-600 на туше- ние, шт.	Количест во пенно- подъёмников. шт.	Количество пенообразо вателя для тушения в резервуаре (с учётом запаса). л	Количество стволов "А" для защиты личного состава. ПТВ, шт.	Количество стволов ГПС-600 в обвалова- ние, шт.	Требуемый расход воды на все виды работ, л/с	Необходи мый запас воды для охлаждения РВС(горящего и сосед- них) при τ охл рас = 6 часов, м3	Фактическое время работы ств. "А" (7 ств.) от ПВ, час.	Количество личного состава без учета ре- зерва), чел.	Количество отделений на основных пожар ных автомоби- лях (без учёта резерва). отд.	№ вызова
1	2		3	4	5	6	7	5	9	10	11	12	13	14
1	РВС-1000		2	-	-
2	РВС-700		2	-	-	-
							4	2	123	1555	2,2	44	15	3
3	РВС-400		2	-
4	РВС-1000		3	2	1	1944

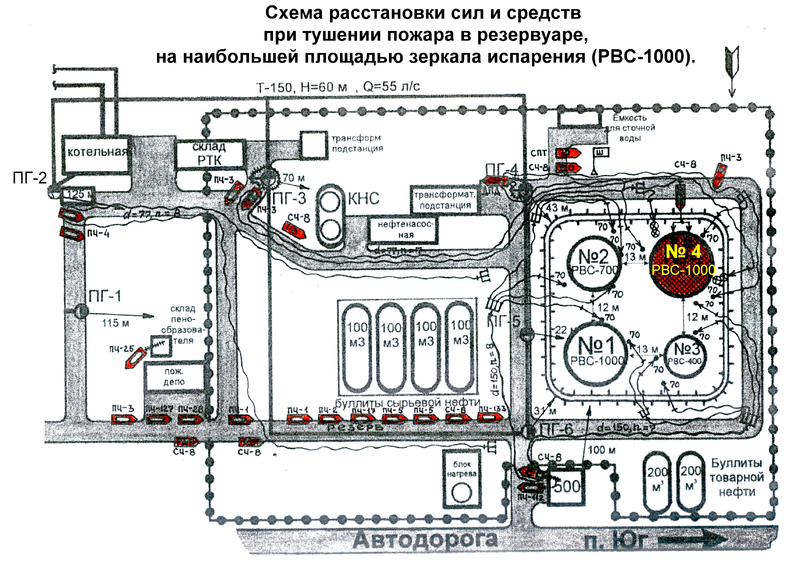

Расстановка сил и средств
