Тушение пожара в резервуаре (РВС-700), на запорной арматуре и обваловании одновременно
1. Определяем площадь растекания нефти при локальном разрушении резервуара:
F=Fобв=2644м2;
где: F - прогнозируемая площадь растекания нефтепродукта, м2;
Fобв - площадь обвалования с вычетом площади РВС, м;
При локальном разрушении резервуара площадь растекания нефтепродукта определяется границами обвалования.
Следовательно, площадь пожара (Fпож) будет равна площади обвалования (Fобв) с вычетом площади РВС.
Fпож=Fобв= 2644м2;
2. Определяем требуемое количество лафетных стволов для охлаждения горящего резервуара:
3. Определяем требуемое количество лафетных стволов для охлаждения соседних с горящим резервуаров:
Общее количество стволов для охлаждения соседних с горящим резервуаров составит:
4. Определяем количество стволов РС-70 по условиям техники безопасности для защиты личного состава, рукавных линий, ПТВ:
NТБст”РС-70ст.;
5. Определяем требуемое количество стволов ГПС для тушения горящей жидкости в резервуаре:
6. Определяем требуемое количество стволов ГПС для тушения горящей жидкости в обваловании:
7. Определяем общее количество стволов ГПС-600:
NствГПС-600= NТ.резГПС+NТ.обв.ГПС = 2+36=38 генераторов
8. Определяем требуемое количество пенообразователя для тушения горящей жидкости в резервуаре и обваловании (с учётом запаса пенообразователя):
WПО = (NТ.рез.ГПС*gпоГПС+NТ.обв.ГПС* gпоГПС)*tp*K3 =
=(2*0,36+36* 0,36)* 15* 60* 3=36936 л;
9. Определяем общий требуемый расход воды для выполнения всех видов работ при тушении пожара:
QОБЩ = NГст”Л”*gст+ NСст”Л”*gст+ NТБст”А”*gст+ NТ.резГПС*gВГПС+ NТ.обвГПС*gВГПС =
=3*15+8*15+4*7+2* 5,64 + 36 * 5,64 = 407 л / с.;
10. Определяем необходимый запас воды для охлаждения резервуаров (горящего и соседних):
Wводы= NГ,Сств”Л”*gств”Л”*tохл.рас. =11*15*3600*б=35б4м3 .
Вывод: Противопожарный водопровод (запас воды в пожарном водоёме) не обеспечит требуемый расход воды на тушение горящего резервуара, пожара в обваловании и охлаждение соседних с горящим резервуаров при расчётной продолжительности охлаждения 6 часов.
Пополнение запаса воды в пожарном водоёме путём подвоза автоцистернами не представляется возможным (расстояние до ближайших водоисточников, расположенных в д. Кояново составляет 5 км.), т.к. понадобится более 50 АЦ.
Согласно « Руководства по тушению пожаров нефти и нефтепродуктов в резервуарах" от 2000 года, в случаях, когда не может быть обеспечена требуемая нормативная интенсивность, а так же с учётом социально-экономических и экологических аспектов ликвидации пожара на объекте, руководителю тушения пожара необходимо выйти с предложением в местные органы власти об отказе тушения, организовать откачку продукта из горящего резервуара, сосредоточить имеющиеся силы на защите соседних с горящим резервуаров, локализации пожара и ограничение площади его распространения.
Из тактических соображений (обеспеченности объекта водой) принимаем :
2.1. NГст”Л” = 3cт;
3.1. Nс.общст”Л” = 7cт;
4.1. NТБст”А” = 4cт
5.1. NТ.резГПС =2 ГПС-600;
6.1. NТ.обвГПС =9 ГПС-600;
8.1. WПО = l 1*0,36*15*60*3=10692 л;
9.1. QОБЩ = ^З* 15+7* 15+4*7+11 *5,б4=240 л/с;
11. Определяем продолжительность работы лафетных стволов (охлаждение соседних с горящим резервуаров) от пожарного водоёма.
Поскольку от водоёма (500 м3) будет подано на тушение также 10 стволов ГПС-600 фактическое время работы лафетных стволов составит:
12. Определяем требуемое количество пеноподъёмников для подачи ГПС на тушение горящей жидкости в резервуаре:
13. Определяем требуемое количество личного состава для тушения пожара (без учёта резерва):
Nл/с = NГст”Л” *NСст”Л” *3+NППАЛ-30 *3+NTБст”РС-70” *2+NТ.обв.ГПС *2+Nм +Nсв. = 3*3 + 7*3 +1*3 + 4*2+ 9*2 + 9+ 7 = 75 чел;
14. Определяем требуемое количество отделений на основных пожарных автомобилях для тушения пожара (без учёта резерва):
Вывод: При данном варианте тушения пожара личного состава (отделений на основных пожарных автомобилях) по вызову № 3 недостаточно. РТП необходимо дополнительно к вызову № 3 вызвать на пожар 8 отделений, или, через дежурного диспетчера ЕДДС- 25-30 человек с воинских подразделений.
Вариант - III Тушение пожара всех резервуаров, находящихся в одном обваловании
1. Определяем требуемое количество стволов РС-70 (Dн=19 и 25 мм) для охлаждения горящих резервуаров:
Результаты расчёта сил и средств
| № резер- вуара | Тип резер вуара | Коли- чество лафетных стволов на охлаж- дение, ШТ. | Коли- чество стволов гпс- 600 на туше- ние, шт. | Коли- чество пено- подъем ииков, шт. | Требуе- мое количество стволов (в знаменателе-фактн- ческое) ГПС-600 на тушение в обвалова- нии. шт. | Коли- чество стволов РС-70 для зашиты л/с, шт. | Требуемое количество пенообразо- вателя (в зна- менателе- фа ктичсскос) для тушения в резервуарах и обваловании, л | Требуемый расход во- ды (в зна- менателе- фактнчес- кии) на все виды работ, л/с | Необходи- мый запас воды для ох- лаждения ре- зервуаров (горящего и соседних) при tохлрас= 6 часов, м3. | Фактическое время рабо- ты лафетных стволов (7 ств. с dн=25мм) от ПВ (охлаж- дение резер- вуаров), час. | Коли- чсст-во л/с (без учёта резерва), чел. | Количество отделений на основ- ных пожар- ных авто- мобилях (без учёта резерва), отд. | № вызова | ||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | ||||||||||||||||||||
| 36/9 | 4 | 36936/10692 | 407/240 | 3564 | 1,3 | 75 | 25 | Сил и средств по вызову №3 недос- таточно. РТП необ- ходимо дополни- тельно к вызову №3 вызвать на пожар 8 отд., или, через дежурного по УВД 25-30 чел. с воин. подразделений. | ||||||||||||||||||||||||
Примечание: Противопожарный водопровод (запас воды в пожарном водоёме) не обеспечит требуемый расход воды на тушение горящего резервуара, пожара в обваловании, охлаждение горящего и соседних резервуаров при расчётной продолжительности охлаждения 6 часов.
Пополнение запаса воды в пожарном водоёме путём подвоза автоцистернами не представляется возможным (расстояние до ближайших водоисточников, расположенных в д. Кояново составляет 5 км), т.к. в наличии понадобится более 50 АЦ.
Согласно Руководства "Тушение пожаров нефти и нефтепродуктов в резервуарах" от 2000 года, в случаях, когда не может быть обеспечена требуемая нормативная интенсивность, а так же с учётом социально-экономических и экологических аспектов ликвидации пожара на объекте, РТП необходимо выйти с предложением в местные органы власти об отказе тушения, организовать откачку продукта из горящего резервуара, сосредоточить имеющиеся силы на защите соседних с горящим резервуаров, локализации пожара и ограничение площади его распространения.

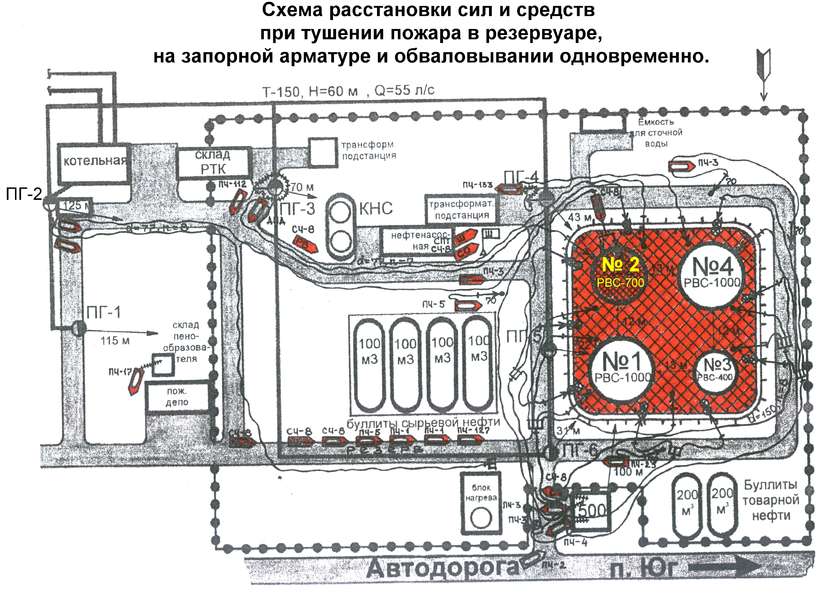

Расстановка сил и средств
| Боевой участок | Пожарная часть | Тип автомобиля | Задача | Водоис точник | |
| 1 | 2 | 3 | 4 | 5 | |
| Охлаждение горящего и соседних резервуаров, защита л/с | ДПД нефтепромысла | АЦ-40(131) 137 | АЦ установить на ПГ-3, проложить магистральную линию d=77 мм, подать на охлаждение горящего резервуара (РВС-700) лафетный ствол с dн=25 мм. | ПГ-3 | |
| ПЧ-112 | АЦ-40(131) 137 | От АЦ ДПД нефтепромысла проложить вторую магистральную линию d=77 мм, подать на охлаждение горящего резервуара лафетный ствол с (dн=25 мм. АЦ установить в резерв к АЦ ДПД (ПГ-3). | |||
| ПЧ-133 | АЦ-40(131) 137 | АЦ установить на ПГ-4, проложить магистральную линию d=77 мм, подать на охлаждение резервуара №4 (РВС-1000) лафетный ствол с dн=25 мм. | ПГ-4 | ||
| СЧ-8 | ЛЦ-40(131) 137 ПНС-ИО(131) АР-2 АСО-12(66) АГДЗС(130) | П11С установить на ПВ, при помощи АР проложить две магистральные линии (на северную и южную стороны резервуарного парка) d=150 мм, установить два РЧ-150, от РЧ-150 подать на охлаждение горящего резервуара с северной стороны лафетный ствол dн=25 мм. АЦ в резерв. АСО установить в месте расположения штаба, организовать связь с боевыми участками, освещение места пожара. АГДЗС в резерв. | ПВ | ||
| ПЧ-5 | АЦ-40 (43202) 186 АЦ-40 (130) 63 Б | 0т РЧ-150 8-СЧ подать на охлаждение резервуара №4 (РВС-1000) с южной стороны лафетный ствол dн=25 мм. АЦ установить с северной стороны резервуарного парка. АЦ используется для подачи ствола РС-70 на защиту л/с дополнительно пребывающими силами. От РЧ-150 8-СЧ подать на охлаждение резервуара №3 (РВС-400) с южной стороны лафетный ствол dн=25 мм. АЦ в резерв. | |||
| ПЧ-17 | АЦ-40 (131) 137 | От РЧ-150 8-СЧ (южная сторона) подать на охлаждение резервуара №3 (РВС-400) с западной стороны лафетный ствол dн=25 мм. АЦ использовать для подвоза пенообразователя со склада объекта и его подачи в АЦ, установленные на ПВ. | |||
| ПЧ-1 | АЦ-40 (130) 63 Б АЦ-40 (131) 137 | 01 РЧ-150 8-СЧ (северная сторона) подать на охлаждение резервуара №1 (РВС-1000) 2 лафетных ствола с dн=25мм. АЦ в резерв. | |||
| ПЧ-2 | АЦ-40 (131) 137 | От РЧ-150 8-СЧ (северная сторона) подать на охлаждение резервуара №1 (РВС-1000) с западной стороны лафетный ствол с dн=25 мм. АЦ использовать для подвоза пенообразователя со склада объекта и его подачи в АЦ, установленные на ПВ. | |||
| ПЧ-3 | АЦ-40 (131) 137 АЦ-40 (43202)186 | АЦ-40(131)137 установить на ПВ, проложить две магистральные линии (на север- ную сторону резервуарного парка) d=77 мм: • первую к АЛ-30 8-СЧ; • вторую с установкой РТ-80 к резервуару №1(РВС-1000). От РТ-80 подать 2 ствола 1 ПС-600 на тушение пожара в обваловании с северной стороны. АЦ-40(43202)186 установить с восточной стороны резервуарного парка. АЦ используется для подачи 2-х стволов РС-70 на защиту л/с дополнительно прибывающими силами. | ПВ | ||
| АВ-40(130)63А АП-5 (53213)196 | АВ установить к ПВ, проложить две рукавные линии для подачи пенообразователя в АЦ работающие от ПВ. АП используется по усмотрению РТП, в зависимости от складывающейся обста- новки. | ||||
| Установка пеноподъём- ника, тушение пожара в резервуаре | СЧ-8 | АБР АЛ-30(131)ПМ-506 | АЛ установить у горящего резервуара (РВС-400) с наветренной стороны, присоединить гребенку с 2 ГПС-600 и магистральную линию 3-ПЧ, по команде РТП выдвинуть лестницу для подачи пены в горящий резервуар. От РТ-80 3-ПЧ подать ствол ГПС-600 на тушение пожара в обваловании с северной стороны. АБР в резерв. | ||
| ПЧ-28 | АЦ-40(130)63Б | АЦ установить на ПГ-2, проложить магистральную линию d=77 мм, подать ствол ГПС-600 на тушение пожара в обваловании с восточной стороны. | ПГ-2 | ||
| ПЧ-4 | АЦ-40(130)6ЗБ АЦ-40(131) 137 | ЛЦ установить на ПВ, проложить магистральную линию (на южную сторону резервуарного парка) d=77 мм, установить РТ-80, подать ствол ГПС-600 на тушение пожара в обваловании с восточной стороны. От АЦ. установленной на ПВ, проложить вторую магистральную линию (на западную сторону резервуарного парка) d=77 мм, установить РТ-80, подать ствол ГПС-600 на тушение пожара в обваловании с западной стороны. АЦ использовать для подвоза пенообразователя со склада объекта и его подачи в АЦ 28-ПЧ (ПГ-2). | ПВ | ||
| ПЧ-127 | АЦ-40(130)63Б | От РТ-80 4-ПЧ (западная сторона) подать ствол ГПС-600 на тушение пожара в обваловании с западной стороны. АЦ в резерв. | |||
| ПЧ-25 | АЦ-40 (5557) | От РТ-80 4-ПЧ (южная сторона) подать ствол ГПС-600 на тушение пожара в обваловании с южной стороны. АЦ установить с западной стороны резервуарного парка. АЦ использовать для подачи ствола РС-70 на защиту л/с дополнительно прибывающими силами. | |||
| Дополнительно прибывающим силам | 1. От АЦ 3-ПЧ, установленной с восточной стороны резервуарного парка подать 2 ствола РС-70 на защиту л/с с южной я восточной стороны. 2. От АЦ 25-ПЧ, установленной с западной стороны резервуарного парка подать ствол РС-70 на защиту л/с с западной стороны. 3. От АЦ 5-ПЧ, установленной с северной стороны резервуарного парка подать ствол РС-70 на защиту л/с с северной стороны. 4. От РТ-80 4-ПЧ (южная сторона) подать ствол ГПС-600 на тушение пожара в обваловании с южной стороны. 5. От АЦ 28-ПЧ, установленной на ПГ-2 проложить резервную магистральную линию d=77 мм к резервуарному парку. | ||||
