Задание 1
Определение потребности в материально-технических ресурсах при кирпичной кладке
-
Определить потребность в кирпиче и растворе по усредненным нормативам на смену месяц для бригады каменщиков из n человек при средней выработке V м3/смену
Потребность кирпича на смену определяется по формуле
N = 0,4*n*V, тыс. шт. (1.1)
где
N – количество кирпича, тысяча штук
n – численность бригады
V – средняя выработка
N = 0,4*15*1,9 = 11,4 тыс. шт.
Потребность раствора на смену определяется по формуле
Q = 0,25*n*V, м3 (1.2)
Где
Q – потребность раствора, м3
n – численность бригады
V – средняя выработка
Q = 0,25*15*1,9 = 7,13 м3
Производим перерасчет полученной потребности обыкновенного кирпича на эффективный (полуторный) с помощью переводного коэффициента к = 1,35. N = 11,4*1,35 = 15,39 тыс. шт.
Согласно нормам расхода строительных материалов
N = 0,392*15*1,9 = 11,17 тыс. шт.
Q = 0,245*15*1,9 = 6,98 м3
Расход основных материалов на 1 м3 кладки
Таблица 1.1
Наименование работ | Материалы | Единица измерения | Норма расхода при толщине стен, кирпичей | |||
1.0 | 1.5 | 2.0 | 2,5 | |||
Кладка стен наружных и внутренних из кирпича глиняного обыкновенного или силикатного одинарного полнотелого с простым архитектурным оформлением | Кирпич | шт. | 400 | 395 | 394 | 392 |
Раствор | м3 | 0,221 | 0,234 | 0,24 | 0,245 | |
То же из кирпича пустотелого | Кирпич | шт. | 400 | 395 | 394 | 392 |
Раствор | м3 | 0,223 | 0,236 | 0,242 | 0,247 | |
То же из кирпича глиняного и силикатного модульного | Кирпич модульный | шт. | 300 | 295 | 294 | 292 |
Раствор | м3 | 0,205 | 0,216 | 0,222 | 0,227 | |
Кладка стен наружных и внутренних из кирпича глиняного обыкновенного или силикатного одинарного полнотелого со средним архитектурным оформлением | Кирпич | шт. | 405 | 402 | 400 | 398 |
Раствор | м3 | 0,237 | 0,241 | 0,24 | 0,245 |
1.2 Определить количество поддонов кирпича и транспортных средств для обеспечения сменной потребности в материальных ресурсах
Рабочим местом каменщиков называется пространство, в пределах которого находится возводимая конструкция или ее часть, перемещаются рабочие, а также размещены требуемые для кладки материалы, инструменты и приспособления.

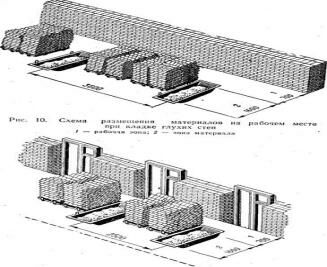

Рис. 2. Схема размещения материалов на рабочем месте при кладке стен с проемами: 1 — рабочая зона; 2 — зона материала
Таблица 1.2
Тип поддона и его наименование | Номинальная грузоподъемность поддона, т | Номинальные размеры настила поддона, мм | Масса поддона, кг, не более |
ПОД - поддон на опорах, деревянный | 0,75 | 520Х1030 | 22 |
ПОМ - поддон на опорах, металлический | 0,75 | 520Х1030 | 22 |
ПОД - поддон на опорах, деревянный | 0,9 | 770Х1030 | 25 |
ПОМ - поддон на опорах, металлический | 0,9 | 770Х1030 | 30 |
ПКДМ - поддон с крючьями, деревометаллический | 0,75 | 520Х1030 | 22 |
Определяем количество поддонов необходимое за смену 11,4 / 0,4 = 28 шт.
КАМАЗ бортовой имеет небольшой размер по сравнению с фурой, однако, больший объем и грузоподъемность, по сравнению с ЗИЛами и Газелями. Эти качества являются важными для заказчика, так как есть возможность перевезти большой объем груза одновременно. КАМАЗ борт особо удобен при транспортировке крупногабаритных грузов, устойчивых к воздействию погоды, либо требующих загрузки через верх (при помощи автокранов или автопогрузчиков). Обычно КАМАЗ бортовой используется для перемещения строительных материалов. Конструкция позволяет осуществлять надежное крепление, а высокая проходимость позволит доехать до стройки и без хорошей дороги.
Сменная эксплуатационная производительность ( ) грузового автомобиля определяется по формуле:
, (1.3)
где
QАТС - грузоподъемность автомобиля, т;
VСР - средняя техническая скорость, км/ч;
tРС - время работы автомобиля в смену, ч.;
KИП – коэффициент использования пробега;
KИГ - коэффициент использования грузоподъемности;
LПГ – пробег автомобиля с грузом за смену, км.
tПР – продолжительность простоев автомобиля под погрузкой и разгрузкой, ч.
Коэффициент использования пробега определяется по формуле:
(1.4)
где
LПГ – пробег с грузом за смену, км.;
LОБЩ - общий пробег за смену.
Коэффициент использования грузоподъемности определяется по формуле:
, (1.5)
где
QФАКТ – масса фактически перевезенного груза за одну поездку, т;
QНОМИН – номинальная грузоподъемность, т.
Проверяем условие обеспечения нормальной эксплуатации автомобиля при загрузке по фактической массе перевозимого груза по формуле:
, (1.6)
где
V – объем груза в кузове автотранспортного средства, м³;
ρ – плотность материала, т/м³;
КРХ – коэффициент разрыхления груза.
Требуемое количество автотранспортных средств на маршруте (А, шт.) определяется по формуле:
, (1.7)
где
tР – время выполнения перевозок на маршруте конкретным АТС, ч;
tСМ – продолжительность рабочей смены, ч.
Время выполнения перевозок определяется по формуле:
, (1.8)
где
- общее время движения АТС, ч;
- общее время простоя АТС под погрузкой и разгрузкой, ч.
Время движения АТС за один оборотный рейс на маршруте определяется по формуле:
, (1.9)
где
LМ – протяженность маршрута в одном направлении, км;
Vt – средняя техническая скорость, км/ч;
LОБЩ – общий пробег, км.
Общий пробег определяется по формуле:
, (1.10)
где
LМГ – пробег на маршруте с грузом в одну поездку, км;
LМП – пробег на маршруте в обратном направлении за грузом порожним, км;
n – количество ездок АТС на маршруте.
Количество ездок на маршруте определяется по формуле:
, (1.11)
где
QОБЩ – масса груза планируемого к перевозке, т;
QНОМИН – номинальная грузоподъемность, т.
КИГ – коэффициент использования грузоподъемности.
Рассчитываем перевозку кирпичей с завода ДСК до строительной площадки. Расстояние между объектами составляет 10,17 км. Принимаем согласно варианту Камаз с грузоподъемностью 10 т.
Всего необходимо 11400 кирпичей (25,5 т.).
Сменная эксплуатационная производительность ( ) грузового автомобиля:
Коэффициент использования грузоподъемности
использование эффективно.
Требуемое количество автотранспортных средств на маршруте:
Время выполнения перевозок:
Время движения АТС за один оборотный рейс на маршруте
Общий пробег:
,
Количество ездок на маршруте:
Задание 2. Разработка организационно-технологической схемы возведения фундамента
2.1 Определить энергию удара, подобрать сваебойный агрегат и показать на рисунке схему проходки для погружения свай длиной 16м, сечением 40см, несущей способностью 40тн для свайного поля с расположением свай в 2ряда
Выбор способа, типа машин (копров) и оборудования для сваебойных работ
Выбор способа погружения свай зависит от грунтовых условий, конструкции, длины и массы сваи.
Наиболее распространенным способом является ударное погружение свай с помощью падающих механических и дизель-молотов, реже паровоздушных молотов. Ударный способ рационален для погружения цельных и составных железобетонных свай сечением 0,2х0,2 - 0,4х0,4 м, длиной до 30 м в любых грунтах.
Вибропогружение эффективно при наличии рыхлых песчаных грунтов и супесчаных водонасыщенных грунтов; вибровдавливание рекомендуется при погружении в мягкопластичные, текучепластичные и текучие суглинки и глины; применение вдавливания статической нагрузкой ограничивается глинистыми грунтами текучей консистенции. В ряде случаев применяют свайные погружатели комбинированного действия, например вибромолоты, в которых используется ударная сила молота и действие вибропогружателя, или установки статического вдавливания в сочетании с вибропогружателями.
Широко распространенная ударно-вибрационная технология погружения имеет ряд недостатков: необходимость усиленного армирования свай; значительное влияние ударных и вибрационных нагрузок на рабочие органы машины, близкостоящие здания; нарушение структуры грунта и неравномерность осадок фундаментов; высокий уровень шума и вибраций при забивке свай.
Поэтому в настоящее время продолжается поиск новых, более прогрессивных и эффективных технологий устройства свайных фундаментов и способов погружения свай с использованием предварительного бурения лидерных скважин, и методом вдавливания и завинчивания свай.
Выбор молота для забивки свай и свай-оболочек производят исходя из предусмотренной проектом несущей способности сваи (сваи-оболочки), ее массы и плотности грунта. Ориентировочно масса ударной части молота должна быть при длине сваи более 12 м не меньше массы сваи, при длине до 12 м - не менее 1,5 и 1,25 ее массы (если забивка ведется соответственно в плотных и связных грунтах). Можно также пользоваться указаниями СНиПа, в которых соотношение массы молота и железобетонной сваи к расчетной энергии удара рекомендуется принимать: не менее 3 - для подвесных молотов, не менее 5 - для штанговых дизель-молотов и не менее 6 - для трубчатых дизель-молотов и молотов двойного действия. Молоты двойного действия используют для забивки и извлечения легких трубчатых металлических свай и стального шпунта.
Сваи забивают в строго определенной технологической последовательности. Последовательно-рядовая схема забивки применяется в несвязных грунтах; в глинах и суглинках она приводит к неравномерным осадкам грунта, отклонению свай от проектного положения. Концентрическая схема забивки от краев свайного поля к центру характеризуется сильным уплотнением грунта в центральной зоне и выпиранием свай, поэтому ее следует применять в слабых, водонасыщенных грунтах. Концентрическая забивка от центра свайного поля к краям рекомендуется в слабосжимаемых грунтах, при других схемах сваи в процессе забивки могут отклоняться из-за неравномерного уплотнения и обжатия грунта. При секционной схеме забивки, применяемой в связных грунтах, забивают сначала сваи в граничных рядах секций, а затем ведут последовательно-рядовую забивку в пределах секций. Такая схема забивки позволяет равномерно распределить нагрузку на грунт по всей площади свайного поля. Необходимой точности погружения свай в плане и по высоте можно добиться за счет такой организации работ и применения оптимальных проходок копровых агрегатов, при которых отклонения свай будут минимальными. Так, например, повторная добивка свай, использование секционной схемы забивки и применение наклонных свай позволяют устранить выпирание последних и отклонение их от проектного положения.
При устройстве свайных фундаментов в виде кустов свай или свайного поля в котловане вытянутой формы шириной до 18 м целесообразно использовать мостовую копровую установку конструкции ЦНИИОМТП с координатно-шаговым механизмом, имеющим программное управление.
Установка на базе крана для работ нулевого цикла может быть применена не только для забивки свай, но и для монтажа сборных элементов ростверка.
В зимних условиях, в зависимости от глубины промерзания грунта применяются следующие способы погружения свай: если толщина мерзлого слоя не превышает 0,7 м, используют более мощное сваебойное оборудование; при толщине мерзлого слоя более 0,7 м бурят лидирующие скважины, разрыхляют или протаивают грунт в местах расположения свай огневым способом, электропрогревом или паропрогревом и др.
Вечномерзлые грунты в ненарушенном состоянии обладают высокой несущей способностью. Поэтому основная задача при погружении свай - внести в эти грунты как можно меньше разрушений, а в местах, где эти разрушения все же произошли, сваи должны быть как можно быстрее "вморожены" в грунт.
