а₁, b₁ – длины сторон котлована поверху (а₁=а+2Нm; b₁=b+2Нm);

m – коэффициент откоса.

а₁ = а + 2Н ∙ m = 24 + 1,6∙2∙0,25 = 25 м

b₁= b + 2Н ∙ m = 84 + 1,6∙2∙0,25 = 85 м

V_к = Н/6 ∙ [(2а + а₁) ∙ b + (2a₁ + а) ∙ b₁] = 1,6/6 ∙ [(2∙24 + 25) ∙ 84 + (2∙25 + 24) ∙ 85] =1,6/6 ∙ [(48 + 25) ∙ 84 + (50 + 24) ∙85] = 1,6/6 ∙ [73 ∙ 84 + 74 ∙ 85] =

1,6/6 ∙ [6132 + 6290] =1,6/6 ∙12422 = 3313 м³

Рис.9 Геометрическая схема определения объёма котлована

При отрывке ям под отдельно стоящие фундаменты иногда используют формулу:

V_к = Н/3 (F_н + F_в + √F_н+F_в), (3.17)

где F_н и F_в – соответственно площади котлована по дну и поверху, м².

При расчёте объёмов траншей и других линейно протяжённых сооружений их продольные профили делят на участки между точками перелома. Для каждого такого участка объём траншеи вычисляют отдельно, после чего их суммируют. Так, объём траншеи на участке между пунктами 1 и 2:

V_{1 – 2} = [F_ср + m (H₁ – H₂)²/12] ∙ L_1-2

Или (3.18)

V_{1 – 2} = [F₁/2 + F₂/2 – m ∙ (H₁ – H₂)²/6] ∙ L_1-2

Рис.10 Геометрическая схема определения объёма траншеи

Рис.11 Разрез котлована: обратная засыпка грунта

С – сооружение, О – обратная засыпка

Для определения объёма обратной засыпки пазух котлована (траншеи), когда объём его (её) известен, нужно из объёма котлована (траншеи) вычесть объём подземной части сооружения (объём фундамента):

V_об.з = V_к – а₂ ∙ b₂ ∙ H, (3.19)

где а₂, b₂ – размеры здания в плане.

V_об.з = 3313- 84*24*1,6 = 87 м3

3.3 Разработать защиту котлована от заполнения осадками, паводковыми водами

Для защиты фундаментов от дождевых или паводковых вод по периметру дома устраивают отмостку. При хорошем качестве она не только служит надежной защитой от проникания поверхностных вод к основанию фундаментов, но является декоративным элементом внешнего благоустройства, исполняя роль своеобразного тротуара вокруг дома. Верхнее покрытие отмостки выполняют из щебня, гравия, булыжного камня, кирпича, асфальта, бетона, бетонных плиток. Материал для основания подбирают в зависимости от верхнего покрытия, однако, во всех случаях конструктивное решение отмостки должно обеспечивать ее водонепроницаемость.

Ширина отмостки зависит от типа грунтов и выноса карнизных свесов крыши. На обычных грунтах она должна быть на 15...20 см шире карниза (но не менее 60 см), на просадочных — на 20...30 см за границей откосов траншей или котлованов, отрываемых под фундаменты (но не менее 90 см). Поперечный уклон от стен дома для щебеночных, булыжных и кирпичных отмосток принимают в пределах 5...10% (т.е. 5...10 см на 1 м ширины), а для асфальтовых и бетонных — 3...5%.

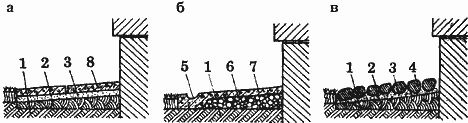

Рис. 6. Отмостки:а - из бетонных плит; б - из монолитного бетона;

в - булыжная; 1 - материковый грунт; 2 - глина; 3 - песок; 4 - булыжник; 5 - лоток для отвода воды; 6 - щебень или гравий; 7 - бетон; 8 - бетонные плиты.

Список литературы

1. Атаев А.С. и др. Технология строительного производства. М., Стройиздат, 1984г.

2. Веселов В.А. Проектирование оснований и фундаментов: (Основы теории и примеры расчета): Учеб. пособ. для вузов.-3-е изд., перераб. и доп.-М:Стройиздат, 1990.- 304 с.

3. Штоль Т.М. и др. Технология возведения подземной части зданий и сооружений: учебное пособие для вузов; Спец: «Промышленное и гражданское строительство»\Т.М. Штоль, В.И. Теличко, В.И. Феклин.-М.: Стройиздат, 1990.-288 с.

4. Добронравов С.С.Строительные машины и оборудование; Справочник для строит. спец. Вузов и инж.-техн. Работников.-М.:Высшая школа, 1991.-456 с.

5. Земельные работы/Л.В. Грипшун, А.В. Карпов, М.С. Чиченков и др. под ред. Канд. Техн. Наук Л.В. грипшуна.-М:Стройиздат,1992-352 с.

6. Технология строительного производства. Справочник/С.Я. Луцкий, С.С. Атаев, Л.И. Бланк и др.: под. Ред. С.Я. Луцкого, С.С. Атаева.-М.: Высшая школа, 1991-384 с.

7. Штейнберг А.И. Исполнительная техническая документация в строительстве. Изд. 5-е, перераб. И доп.-Л.: Стройиздат 1983-223 с.

8. Пособие по производству геодезических работ в строительстве (к СНиП №01.03-84)/ЦНИИОМТП.-М.:Стройиздат, 1984-123 с.

9. Производственные нормы расхода материалов

10. Справочник по общестроительным работам. Основания и фундаменты. Под общ. Ред. М.И. Смородинова-М.: Стройиздат. 1974-372 с.

11. Справочник строителья В.С. Самойлов.2008-480 с.

12. СНиП 3.02.01.-87. Земельные сооружения, основания и фундаменты/Госстрой СССР.-М.: ЦИТП Госстроя СССР, 1989.-128с.

13. СНиП 111-4-80. Техника безопасности в строительстве/ Госстрой СССР.-М.:ЦИТП Госстроя СССР, 1989.-352 с.
