1 1. Принципы тестового функционального контроля. Блок-схемы автоматизированных установок тес­тового контроля и диагностики.

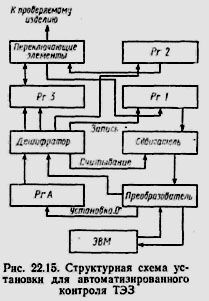

Структурная схема АСК. представлена на рис. 22.15.

Сигналы управления и информации из ЭВМ подаются на пре­образователь (Пр), где устанавливаются по амплитуде и уровню и поступают в регистр абонента и дешифратор. Регистр абонента (РгА) обеспечивает выборку подрегистров и используется для хра­нения управляющего слова во время операции обмена. Дешифра­тор осуществляет расшифровку состояния регистра абонента и вы­борку сигналов управления (установка «О», запись, считывание).

Регистр Рг1 используется для хранения информации, поступаю­щей из ЭВМ на проверяемые ТЭЗ и из них в ЭВМ, регистр Рг2 является буферным между Рг1 и проверяемыми ТЭЗ. Регистр РгЗ программно делит контакты проверяемого ТЭЗ на входные и вы­ходные. Каждый регистр имеет 132 разряда и состоит из четырех подрегистров.

Переключающие элементы позволяют распознавать входные и выходные сигналы для проверяемых ТЭЗ. В зависимости от состоя­ния соответствующего разряда регистра РгЗ сигнал переключающего элемента (ПЭ) является выходным с проверяемого ТЭЗ и поступает на вход Рг1 или, наоборот, является входным для про­веряемого ТЭЗ. Сдвигатель предназначен для согласования по раз­рядности ЭВМ и проверяемого ТЭЗ. Время проверки одного ТЭЗ составляет примерно 2 мин при числе проверяющих наборов конт­ролирующего теста не более 100.
