Из соотношения импедансов следует, что амплитудные коэффициенты [формула (6.38)] для плоского Tn, цилиндрического Tц и сферического Тc экранов при Z1>Z2 и имеют приблизительно следующее соотношение: Tn:Tц:Tс = 1:2:3. Это соотношение справедливо для экранов, изготовленных из одинакового материала и имеющих равную толщину стенок, причем расстояние между параллельными пластинами плоского экрана равно диаметру сферического или цилиндрического экранов (l = 2r или 2p). Таким образом, если эффективность экранирования плоским экраном принять за исходное значение en = 20lg1/Tn , то эффективность экранирования цилиндром ец = 201g |1/Tц| = 201g|l/Tn| = en–20 lg 2 ≈ Сп–6 дБ, а эффективность экранирования сферой eс= en–9,5 дБ. При экранировании магнитного поля магнитными материалами (Z2>Z1) соотношение амплитудных коэффициентов передачи будет иметь обратную закономерность Тn:Тц:Тe = 1:1/2:1/3. На практике полученными соотношениями пользуются при определении, например, эффективности цилиндрического экрана по формулам плоского.
В области СВЧ, охватывающей дециметровые, сантиметровые и миллиметровые волны (f ^ 109...1010 Гц), длина волны λ соизмерима с диаметром экрана d, т. е. λ≥d, и эффективность экранирования носит колебательный характер (рис. 6.53). В этой области импеданс Z1 при экранировании

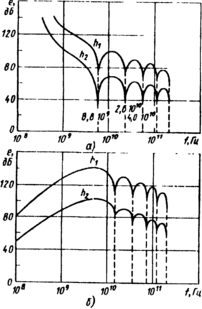

Р и с . 6.53. Колебательный характер эффективности экранирования ЭМП в диапазоне СВЧ:
а – электрическое поле; б – магнитное поле; h1 - 0,01 мм, h2 = 0,001 мм, r = 5 мм
магнитного и электрического полей цилиндрическим экраном следует определять по формулам:
(6.63)

где Jn(u и Нп(и) – функции Бесселя* соответственно первого и третьего рода, порядка п (штрихом отмечены производные). С учетом соотношений (5.63) эффективность экранирования рассчитывают по формуле (6.61), при этом надо иметь в виду, что во многих случаях можно принять Z1/Z2<<1 и пренебречь этим слагаемым.
При наличии в экране для радиоэлектронной аппаратуры отверстий или щелей, возникающих вследствие несовершенства его конструкции и технологии изготовления, среднюю эффективность экранирования можно определить по эмпирической формуле
(6.64)

где импеданс Z1 = Z1H при экранировании электрического поля; Z1≈Z1H при экранировании магнитного поля; импеданс | Z2│ =│ ωμ2σ2│; слагаемые А и множитель В = 2πh/l учитывают негерметичность экрана
где r*=0,62V1/3 – эквивалентный радиус экрана любой геометрической формы (V–внутренний объем экрана); l–наибольший размер отверстия (щели) в экране; k1=ω√μ0ε0 . Формула (6.64) применима в диапазоне частот, пока kl < 2, l > 0.
Для защиты от ЭМП обычно применяют металлические листы, которые обеспечивают быстрое затухание поля в материале. Однако во многих случаях экономически выгодно вместо металлического экрана использовать проволочные сетки, фольговые и радиопоглощающие материалы, сотовые решетки.
Эффективность экранирования электрического поля при использовании проволочных сеток
е =10lg│ZE/Z│+A+8,686C
* Обычно функцию Н1(и) находят по формуле: H1(и) = J1(u) + jY(u). Чтобы найти производную, можно использовать соотношение: Q1(Z) = Q0(u)–1/2Q(u), где и означает любую функцию Y, Н или любую их линейную комбинацию. Функции Бесселя даны в виде таблиц в справочниках [6.1].
Здесь слагаемое А означает то же, что в выражении (6.64) (k1l< 2), а множитель С и величину z при заданном диаметре провода d и шаге s сетки рассчитывают по формулам: С= πd/(s–d), z =l/G2h*, где эквивалентная толщина сетки L*=πd2/4s.
В сортамент фольговых материалов толщиной 0,01...0,05 мм входят в основном диамагнитные материалы–алюминий, латунь, цинк. Расчет эффективности экранирования фольговых материалов производится по формулам для тонких материалов. При негерметичности эффективность экранирования электрического поля
где Z=1/σ2h.
Радиопоглощающие материалы изготовляют в виде эластичных и жестких пенопластов, тонких листов, рыхлой сыпучей массы или заливочных компаундов. В табл. 6.11 приведены характеристики некоторых радиопоглощающих материалов. В последнее время все большее распространение получают керамикометаллические композиции.
Эффективность экранирования сотовыми решетками зависит вплоть до сантиметрового диапазона от отношения глубины к ширине ячейки.
Таблица 6.1.1. Основные характеристики радиопоглощающих материалов
Марка погло | Диапазон ра- | Отражающая | Размер пласти | Масса 1 м2 ма- | Толщина мате- |
тителя и мате- | бочих волн,см | мощность, % | ны, м ∙10-3 | териала, кг | риала, MM |
риал, | |||||
лежащий в его | |||||
основе | |||||
СВЧ–068, | 15…200 | 3 | 100 х 100 | 18...20 | 4 |
феррит | |||||
«Луч», дре | 15…150 | 1...3 | 600 х 1000 | – | – |
весное во- | |||||
локно | |||||
В2Ф2, ре- | 0,8...4 | 2 | 345 х 345 | 4…5 | 11…14 |
зина | |||||
В2ФЗ:ВКФ1 | 0,8...4 | 4 | 345 х 345 | 4…5 | (включая вы- |
соту шипа) | |||||
«Болото», | 0,8...100 | 1...2 | – | – | – |
поролон | / |
Ориентировочно эффективность
e≈27l/lм+20lgn
где l и lм – глубина и максимальный поперечный размер ячейки сотовой решетки; п –число ячеек.
Ослабление лазерного излучения светофильтрами. Если при прямом лазерном облучении невооруженного глаза (рис. 6.54) на поверхность

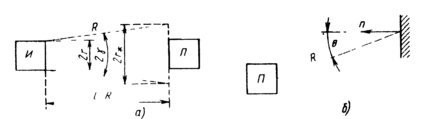

Р и с. 6 54 Схема воздействия на роговицу глаза лазерного излучения: а –прямое облучение, б –диффузное излучение
роговицы площадью πr2 приходится энергия ε, то энергетическая экспозиция H=ε∕πr2. Как видно из рис. 6.54, а, расстояние до расчетной точки ввиду малости угла YR = (r*– r)/Y. Поэтому опасное расстояние
где H*. –допустимое нормами значение H для роговицы глаза.
При облучении диффузным излучением, отраженным от площадки, которая характеризуется углом θ (рис. 6.54, б) и коэффициентом отражения, опасное расстояние
При использовании для защиты светофильтра толщиной h коэффициент передачи через светофильтр τ= = е-δh = 10-δh где δ и δ=δ’ ln10 – соответственно натуральный и десятичный показатели ослабления. В общем случае показатель ослабления светофильтра зависит от толщины h и спектра излучения. Поэтому при расчете ослабления пользуются оптической плотностью светофильтра D = lgl/т. Она связана с эффективностью защиты соотношением: e=10 lgkw = 10 lgl/τ = 10D. Оптическую плотность D рассчитывают в зависимости от характеристик излучения.
6.6.4. Защита от ионизирующих излучений
Если в момент времени t число нераспавшихся атомов радиоактивного источника N= N(t), то за интервал времени dt распадется dN атомов и активность радионуклида* А = –N, а постоянная распада ω = –N/N. Отсюда следует:
A(t)=N(t)ω=N0ωe-ωt=Aoe-ωt (6.65)
* Здесь и далее приняты следующие обозначения, точка над некоторой величиной х = x(t) обозначает отношение приращения величины х за интервал времени dr к этому интервалу xo=dx/dt. Через xo обозначается значение величины х в начальный момент времени: xo = x(0).
Так как масса одного атома равна а/п (где а –атомная масса, а п= = 6,022∙1023 –число Авогадро), то N атомов имеют массу М=Na/n и, следовательно, активность источника массой М равна
А = ωМп/а
Из выражения (6.65) видно, что постоянная распада ω связана с полупериодом распада T1/2 T1/2 –время, за которое распадается половина атомов источника: N(t) = No/2) соотношением ω = ln2/T1/2.
Защита от γ-излучения. Мощность (поглощенной) дозы γ-излучения в воздухе D (аГр/с) прямо пропорциональна активности А (Бк) точечного нуклида и обратно пропорциональна квадрату расстояния r (м) от изотропного источника до приемника:
Рис. 6.55. Схема прохождения излучений сквозь защиту

где Г – керма-постоянная, (аГр • м2)(c • Бк). Интегрируя выражение (6.66), можно найти дозу в воздухе за некоторый интервал времени Т
Формулы (6.66) и (6.67) справедливы для расчета полей излучения точечных источников* в непоглощающей и нерассеивающей среде. Они позволяют выбрать такие значения А, r, t, при которых будут соблюдаться установленные нормами предельно допустимые уровни излучения. Если нормам удовлетворить нельзя, то между источником и приемником γ-излучения располагают защиту.
Точечным источником обычно можно считать источник, размеры которого значительно меньше расстояния до приемника и длины свободного пробега в материале источника (можно пренебречь ослаблением излучения в источнике).
При прохождении излучением защитной среды приемник регистрирует (рис. 6.55) как непровзаимодействовавшие со средой излучение 1, так и однократно 2 и многократно 3 и 4 рассеянное излучение. Излучение 5...9 не достигает приемника: излучение 5, 6 из-за поглощения в среде, излучение 7, 8 из-за направления траектории за защитной средой не на приемник, а излучение 9 – вследствие отражения. В первом приближении расчет защиты можно произвести, учитывая только нерассеянное излучение. Мощность дозы излучения D при установке защитного экрана толщиной h (см. рис. 6.55) претерпевает изменение на расстоянии г по экспоненциальному закону:
при отсутствии защиты
