в) температурный критерий

; (14)

г) критерий R по диаграмме на рис. 14, предварительно определив разность t_p – t_вн (рис. 9), принимая t_p = t_ри и t_вн = t₁₀;

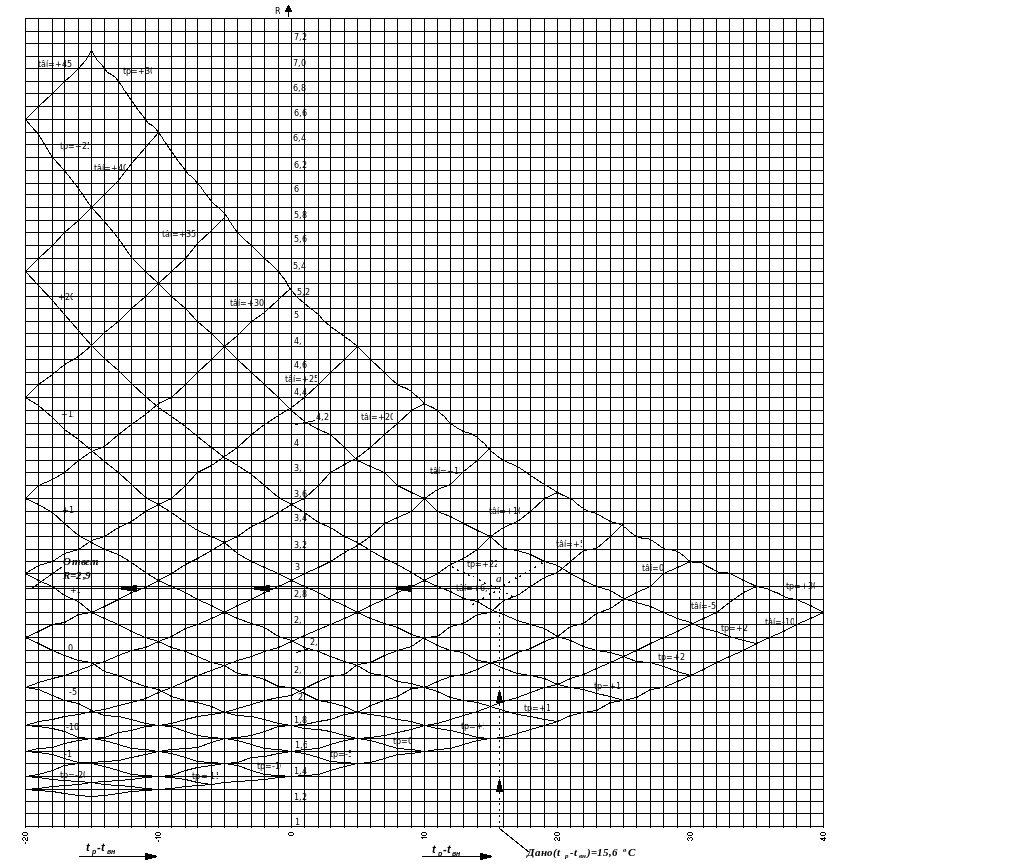

Рис. 14. Диаграмма для определения критерия R

R = 1+2,34а; ,

где t_p – температура точки росы; t_вн – температура распыляемой воды, Р_n; Р_вн – парциальные давления водяных паров в состоянии насыщения, мм. рт. ст.

Примечание. По этой диаграмме определяется и величина критерия R_c при t_p – t_вн = t_ри – t_ми, см. п. 9 прил. 2.

д) коэффициент орошения В_МК по номограмме на рис. 15 или по формулам в зависимости от диаметра форсунок

при d_ф = 3,5 мм, (15)

при d_ф = 4,5 – 5 мм; (16)

Рис. 15. Номограмма для определения величины охлаждения воды в оросительных камерах составлена по формулам:

для форсунок с d_ф = 3,5 мм

для форсунок с d_ф = 5 мм

; ; Dt_p = t_c – t_p;

R = 1 + 2,34a; B – коэффициент орошения; t_вн – начальная температура воды, град; t_вк – конечная температура воды, град; t_p – температура точки росы воздуха, град.

е) теплосодержание воздуха после оросительной камеры

I₇ = I₆ + В_МК (t_вн – t_вк) с_в; (17)

ж) на I — d-диаграмму наносят точку 7 при I₇ и j = 95–97%. Строят процесс повышения теплосодержания воздуха в камере МК (линию 6–7 на рис. 9).

Примечание. Если коэффициент орошения В_МК в камере МК отличается от условного коэффициента орошения во II теплообменнике меньше чем на 10 %, то расчет считается законченным.

Увязка коэффициентов орошения В_МК и ведется изменением величины Dt_cII охлаждения воздуха во II теплообменнике.

Если коэффициент орошения в камере В_МК меньше более чем на 10 %, то принятого количества вспомогательного воздуха недостаточно для охлаждения воды. Пересчет теплообменника II ведется с уменьшенной величиной Dt_cII т. е. при увеличенной температуре воздуха после теплообменника. Если В_МК больше более чем на 10 %, то следует провести повторный расчет теплообменника, увеличивая Dt_cII и принимая более глубокое охлаждение воздуха.

29. Рассчитывают оросительную камеру БК. Расчет сводится к определению коэффициента орошения В_БК, необходимого для требуемого охлаждения воды, отепленной в теплообменниках I и III.

При расчете камеры БК должны быть известны: начальная температура воды t_вн, которая равна температуре отепленной воды в теплообменниках I и III (точка 12 на рис. 9), и конечная температура t_вк охлажденной воды, которая равна начальной температуре воды, поступающей в теплообменники I и III (точка 11 на рис. 9).

Начальные параметры воздуха перед камерой БК соответствуют конечным параметрам воздуха после оросительной камеры МК (точ­ка 7 на рис. 9).

На I — d-диаграмме (точка 7) при I₇ и j = 95–97 % находят и вычисляют:

а) температуру точки росы t_р7 и температуру мокрого термометра t_м7 на входе в оросительную камеру БК;

б) разность (t_p – t_вн), принимая t_p = t_p7 и t_вн = t₁₂;

в) разность (t_вк – t_вн), принимая t_вк = t₁₁ и t_вн = t₁₂;

г) критерий R по диаграмме на рис. 14, предварительно определив разность (t_p – t_вн), принимая t_p = t_p7 и t_вн = t₁₂;

д) коэффициент орошения В_БК по формулам в зависимости от диаметра форсунок

при d_ф = 3,5 мм; (18)

при d_ф = 4,5 – 5 мм; (19)

е) теплосодержание воздуха I₈ после оросительной камеры БК по формуле

I₈ = I₇ + В_БК(t_вн – t_вк)с_в; (20)

ж) на I—d-диаграмму наносят точку 8 при j = 100% и I₈ и строят процесс (линию 7–8 на рис. 9) повышения теплосодержания воздуха в камере БК.

Примечание. Если коэффициент орошения В_БК отличается от суммы условных коэффициентов орошения в I и III теплообменниках меньше, чем на 10 %, то расчет оросительной камеры БК считается законченным.

Последовательность увязки В_БК и SВ_усл та же, что и для оросительной камеры МК (см. примечание к п. 28). Увязку проводят изменением температуры воды t₁₁ перед I теплообменником.

Приложение 3

Примеры расчета

Пример 1 (прямая задача)

В примере определяется состав элементов БСКВ (число секций для I, II и III теплообменников). Приточный кондиционер работает на наружном воздухе, а испарительный – на рециркуляционном воздухе из помещения (рис. 16).

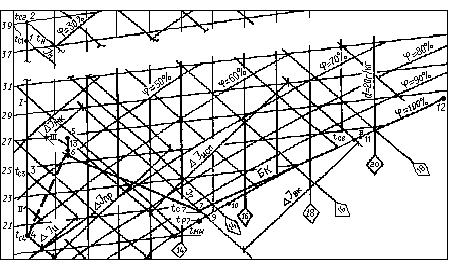

Рис. 16.

Исходные данные

Расчетные параметры наружного воздуха для Ташкента t_н = 37,7 °С; I_н = 14,7 ккал/кг (точка 1). Параметры рециркуляционного воздуха (точка 5) t_c5 = 27 °С и I₅ = 12,9 ккал/кг. Параметры приточного воздуха t_c4 = 20,3 °С и I₄ = 10,5 ккал/кг.

Условные коэффициенты орошения в I, II, III теплообменниках принимаются соответственно 1,2; 1,5; 0,6, см. табл. 1. Схема системы БСКВ приведена на рис. 1.

Решение

1. Расчет выполняется в соответствии с требованиями п. 16 приложения 2 к настоящей Инструкции;

а) на I—d-диаграмму наносят параметры наружного воздуха (точ­ка 1) и воздуха, поступающего в испарительный кондиционер (точка 5);

б) определяют температуру воздуха, поступающего в приточный кондиционер t_c2 = t_н + 1,5 = 37,7 + 1,5 = 39,2 °С, температуру мокрого термометра и температуру точки росы рециркуляционного воздуха, поступающего в испарительный кондиционер (см. I—d-диаграмму, рис. 16).

t_ми = 19 °С, t_ри = 14,6 °С;

в) вычисляют критерий

;

г) вычисляют критерий R_с по диаграмме на рис. 14 при (t_p – t_вп) = t_ри – t_ми = 14,6 – 19 = –4,4 °С и t_вн = t_ми = 19 °С R_с = 3,18;

д) вычисляют (1 + М_3сR_с) = 1 + 0,82 ´ 3,18 = 3,61;

е) вычисляют

;

ж) по графику на рис. 10 при известных DТ_с = 0,768 и (1 + М_3сR_с) = 3,61 получают точку "а" на прямой 1. По табл. 1 определяют число теплообменников и конструктивные характеристики выбранной системы БСКВ, а именно: суммарное число рядов в первом теплообменнике z = 12. Принимают к установке четыре трех­ряд­ные секции.

Суммарное число рядов во втором теплообменнике z = 12. Принимают к установке четыре трехрядные секции. Суммарное число рядов в третьем теплообменнике z = 6. Принимают к установке две трехрядные секции.

2. Проведенный расчет справедлив для схем БСКВ (рис. 1) различной производительности по воздуху (п. 10 прил. 2) в пределах типового ряда от 30 до 240 тыс. м³/ч.

3. Производительность приточного и испарительного кондиционеров принимается равной L = 31 500 м³/ч.

4. Теплообменники I, II и III собираются из типовых трехрядных секций кондиционеров Кт03.1030.0 в соответствии с п. 1ж данного примера.

Конструктивные характеристики одной секции: поверхность ох­лаж­дения F_охл = 162,8 м², живое сечение для прохода воздуха f_ж = 1,44 м²; живое сечение для прохода воды j = 0,00419 м². По воде секции соединены по схеме рис. 6б.

Конструктивные характеристики установленных теплообменников приведены в табл. 3.

Таблица 3

5. Построение процессов на I—d-диаграмме проводят в соответствии с п. 15 прил. 2 к настоящей Инструкции:

а) вычисляют общую разность теплосодержаний воздуха в приточном кондиционере

DI_пр = (t_с2 – t_с4) = 0,24(39,2 – 20,3) = 4,54 ккал/кг;

при равных количествах воздуха в приточном и испарительном кондиционерах DI_пр = DI_исп;

б) определяют теплосодержание воздуха после испарительного кондиционера.

Из точки 5 проводят линию постоянного теплосодержания I₅ до пересечения с j = 100 % в точке t_ми. От этой точки откладывают величину DI_исп.

I₈ = I₅ + DI_исп = 12,9 + 4,54 = 17,44 ккал/кг.

При I₈ на линии j = 100% находят температуру воздуха после испарительного кондиционера t_c8 = 24,2 °С;

в) определяют температуру воды, поступающей в теплообменники I и III,

t₁₁ = t_с8 + 0,2 = 24,2 + 0,2 = 24,4 °С;

г) определяют температуру воздуха t_с3 после теплообменника I

t_c3 = t₁₁ + 0,5 = 24,4 + 0,5 = 24,9 °С.

Точка 3 находится на линии постоянного влагосодержания, проведенной через точку 1;

д) определяют разность теплосодержаний воздуха в теплообменнике II

DI_II = (t_с3 – t_с4) = 0,24(24,9 – 20,3) = 1,1 ккал/кг;

е) определяют температуру воды, поступающей в теплообменник II,

t₉ = t_c4 – 0,3 = 20,3 – 0,3 = 20 °С

и температуру воды после теплообменника II при В_МК = 1,5

;

ж) определяют температуру точки росы воздуха после оросительной камеры МК

t_p7 = t₉ – 0,2 = 20 – 0,2 = 19,8 °С,

при j = 95 % и t_p7 = 19,8 °С на I—d-диаграмму наносят точку 7 и определяют теплосодержание I₇ = 13,7 ккал/кг и температуру t_c7 = 20,5 °С;

з) определяют параметры воздуха после теплообменника III:

теплосодержание воздуха

I₆ = I₇ – DI_II = 13,7 – 1,1 = 12,6 ккал/кг,

температуру воздуха в точке пересечения линий I₆ и d₅ t_c6 = 25,8 °С;

и) определяют разность теплосодержаний в оросительной камере БК
