Глава 4.

Периодические несинусоидальные ЭДС, токи и напряжения в электрических цепях.

4.1. Причины возникновения периодических несинусоидальных ЭДС, токов и напряжений.

При генерировании, трансформации, распределении и потреблении электроэнергии возникают искажения формы синусоидальных ЭДС, напряжений и токов.

Несинусоидальные токи в цепях возникают при синусои­дальных ЭДС и напряжениях источников электрической энер­гии, если цепи содержат нелинейные элементы. Т

ак, в катушке с ферромагнитным магнитопроводом, которая является нели­нейным элементом, при синусоидальном напряжении сети ток несинусоидальный. Подобное явление наблюдается в промыш­ленных городских сетях, когда в качестве осветительных при­боров используются люминесцентные лампы, имеющие нели­нейные вольт- амперные характеристики.

Нелинейные элементы широко используются в электриче­ских цепях автоматики, управления, релейной защиты и т. д. Эти нелинейные элементы (стабилизаторы напряжения, умно­жители и делители частоты, магнитные усилители и т. п.) при­водят к искажению формы кривых напряжения или тока.

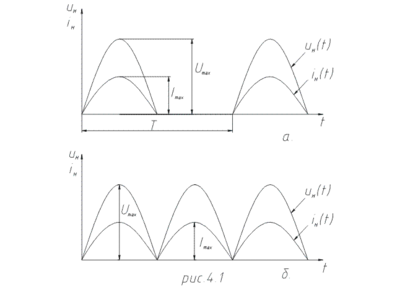

Известно, что постоянный ток в энергетической электронике получают преобразованием переменного синусоидального тока с помощью выпрямителей, в которых используются нелинейные элементы — диоды. Естественно, что в таких электрических цепях возникают как несинусоидальные токи, так и несинусоидальные напряжения. На рис. 4.1.а-б приведены временные диаграммы напряжений и токов однополупериодного и двухполупериодного выпрямителей, работающих на резистивную нагрузку. В настоящее время широкое распространение получила им­пульсная техника, т. е. отрасль радиоэлектроники, в которой для решения определенных задач используют импульсные устройства. Формы импульсов на­пряжений в импульсной технике весьма разнообразны.

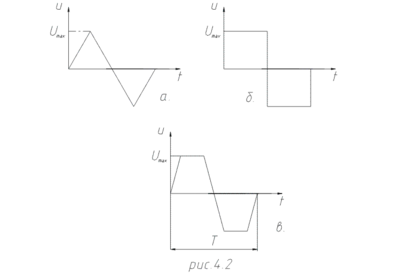

Основ­ное распространение получили импульсы треугольной, прямоугольной, трапецеидальной формы и др. (рис 4.2 а-в)

П

оявление в электрических цепях несинусоидальных напря­жений и токов может привести к весьма нежелательным по­следствиям. Несинусоидальные токи вызывают дополни­тельные потери мощности, ухудшают характеристики двигате­лей, создают большие помехи в линиях связи, каналах телемеханики и т. д. Заметим, что допустимое содержание гармоник оценивается

коэффициентом гармоник К_г. Для промышленных сетей К_г≤ 5%, т. е. в этом случае кривая напряжения на экране осциллографа визуально не отли­чается от синусоиды и это напряжение длительно допустимо на выводах любого приемника электрической энергии.

4.2 Способы представления периодических несинусоидальных величин.

Периодические несинусоидальные величины могут быть представлены временными диаграммами, тригонометрическим рядом Фурье, а также эквивалентными синусоидами. Наиболее наглядными, дающими полное представление о несинусоидаль­ной величине являются временные диаграммы, т. е. графики за­висимости мгновенных значений от времени (рис. 4.2-4.3)

Несинусоидальные ЭДС, токи и напряжения, с которыми приходится встречаться в электротехнике и промышленной электронике, являются периодическими функциями, удовлетво­ряющими условиям Дирихле и, следовательно, могут быть представлены тригонометрическим рядом Фурье:

Тригонометрический ряд может быть представлен как в ви­де суммы синусов (синусный ряд), так и суммы косинусов (ко­синусный ряд) гармонических составляющих.

В зависимости от характера реальной кривой f(ωt) тригоно­метрический ряд может не содержать постоянной состав­ляющей, четных или нечетных высших гармоник, а также на­чальных фаз. Например, тригонометрические ряды Фурье некоторых несинусоидальных напряжений имеют вид:

напряжение на нагрузке при однополупериодном выпрямле­нии (см. рис.4.1,а)

напряжение на нагрузке при двухполупериодном выпрямле­нии (см.рис. 4.1,б)

напряжение треугольной формы (см. рис 4.2,а)

напряжение прямоугольной формы (см. рис. 4.2,б)

В практических расчетах цепей с несинусоидальными ЭДС, токами и напряжениями их мгновенные значения приближенно отображают конечным рядом Фурье (3—7 членов ряда). Число членов ряда определяется необходимой точностью расчета.

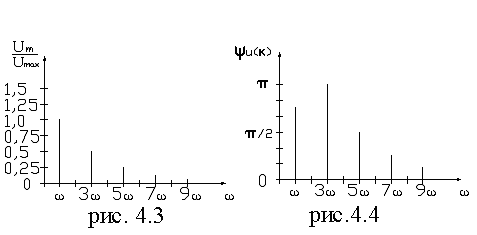

Характеристика несинусоидальных величин, представленных рядом Фурье, может быть осуществлена графически с по­мощью диаграмм амплитудно-частотного (рис. 4.3), фазо-частотного (рис. 4.2) спектров.

Данные диаграммы характеризуют форму несинусоидальных кривых, причем первая диаграмма показывает спектральный состав по амплитудам, т. е. представ­ляет зависимость амплитуд гармоник в относительных еди­ницах от частоты, вторая диаграмма выражает зависимость начальных фаз гармоник от частоты.

Периодические несинусоидальные ЭДС, напряжения и токи могут быть представлены так же эквивалентными синусоидами (см. параграф 4.5.)

4.3 Основные соотношения для несинусоидальных величин.

4.3.1. Максимальные значения несинусоидальных величин.

Под максимальными значениями несинусоидальных ЭДС, то­ков или напряжений подразумевается их наибольшее мгновен­ное значение (см. рис.4.1, 4.2).

4.3.2 Действующие значения несинусоидальных величин.

Под действующими значениями несинусоидальных ЭДС, токов и напряжений, как и для синусоидального тока, понимается их среднеквадратичное значение за период. Так, действующее зна­чение несинусоидального тока:

(4.1)

где

После интегрирования получаем:

где I₁, I₂, I_k — действующие значения токов первой, второй, k-й гармоник, т.е.

; ;

Следовательно, действующее значение несинусоидального тока практически определяется как корень квадратный из суммы квадратов постоянной составляющей и действующих значений всех последующих гармоник. Аналогично действую­щие значения ЭДС и напряжений

.

Действующие значения несинусоидальных напряжений и то­ков измеряются приборами электродинамической, электромаг­нитной и электростатической систем.

Пример 4.1. Определить действующее значение несинусоидального напряжения Решение.

4.3.3. Средние значения несинусоидальных величин.

Существуют следующие понятия средних значений несинусоидальных токов, ЭДС и напряжений.

Среднее значение несинусоидального тока за период, которое рав­но его постоянной составляющей:

Среднее значение по модулю несинусоидального тока за период:

Таким же образом может быть осуществлена запись средних зна­чений несинусоидальных ЭДС, напряжений.

Средние значения несинусоидальных напряжений и токов изме­ряются магнитоэлектрическими приборами без выпрямителя, средние значения по модулю — магнитоэлектрическими приборами, с выпрями­телем.

4.3.4 Коэффициенты, характеризующие несинусоидальные вели­чины.

Формы периодических несинусоидальных кривых могут характе­ризовать следующие коэффициенты (в скобках приведены значения коэффициентов для синусоидальных токов).

1. Коэффициент амплитуды

2. Коэффициент формы

3. Коэффициент гармоник

4. Коэффициент среднего значения

5. Коэффициент искажения

6. Коэффициент пульсации

Коэффициенты К_а и К_ф характеризуют форму периодических кривых, т. е. их отличие от синусоиды, и используются в силовой элек­тротехнике, радиотехнике и т. д. Коэффициенты К_г и К_и являются пока­зателями качества электрической энергии энергосистем. В энергетиче­ской электронике при оценке результатов преобразования переменного синусоидального тока в постоянный используются коэффициенты К_ср и К_п .

4.4. Понятие о расчете активной и полной мощности линейных электрических цепей при несинусоидальных напряжениях и токах.

Для электрических цепей при несинусоидальных напряжениях и токах мгновенная мощность определяется как: p(t)=u(t)^.i(t). Активная мощность, как и для синусоидального то­ка, есть среднее значение мгновенной мощности за период:

После подстановки значений u(t) и i(t), имеющих одина­ковый гармонический состав, получим:
