Текст из файла (страница 15)

б) верхний межморенный водоносный горизонт, приуроченный к межстадиальным песчаным образованиям, обычно вскрывается в погребенных долинах города; этот горизонт, получивший название «полюстровский», даже в погребенных долинах распространен локально из-за значительной фациальной и литологической изменчивости отложений в пределах территории города;

в) нижний межморенный водоносный горизонт, прослеживаемый под московской мореной, имеет в пределах города еще более локальное развитие по сравнению с вышеупомянутым в связи с тем, что он обнаруживается только в отдельных глубоких палеодолинах города в его северной части и на юго-восточной окраине Санкт-Петербурга и рассматривается как водоносный горизонт стратегических запасов воды;

г) ордовикский и кембро-ордовикский водоносные горизонты вскрываются на Ижорском плато южнее Ладожско-Балтийского глинта; первый из них приурочен к известнякам, а второй - к песчаникам; эти горизонты прослеживаются в юго-западной части города в Красносельском районе;

д) ломоносовский водоносный горизонт вскрывается в песчаниках, его нижним водоупором служат верхнекотлинские глины венда, а верхним - нижнекембрийские синие глины лонтоваского горизонта; однако в южной части города, где глинистая толща верхнего водоупора отсутствует в разрезе, ломоносовский водоносный горизонт перекрывается четвертичными отложениями;

е) нижнекотлинский (гдовский) водоносный горизонт, приуроченный к песчаникам котлинской свиты венда, распространен повсеместно, начиная от северных границ города и области и далее в южном направлении за пределы Ленинградской области.

Грунтовые воды имеют региональное распространение на территории города, режим которых нарушается в островной части существованием шпунтовых ограждений и набережных, формирующих локальные, практически замкнутые гидрогеологические системы в пределах отдельных островов.

8 На территории города выделяется 2 подтипа гидродинамического режима грунтовых вод. В периферийных северных, северо-восточных и восточных районах с рассредоточенной застройкой и обилием зеленых массивов реализуется естественный и слабонарушенный гидродинамический режим, который определяется сезонными климатическими изменениями: предвесенние низкие уровни устанавливаются с середины февраля до конца марта; весенний максимальный уровень - в апреле - мае. При обилии осадков в летний период, обеспечивающих высокое положение уровня подземных вод до конца года, летне-осенние и осенне-зимние экстремумы сильно сглаживаются. Отмечается уменьшение годовой амплитуды колебаний уровней подземных вод.

В островной части города гидродинамический режим подземных вод определяется, преимущественно, техногенными факторами. Сплошная застройка, асфальтовое покрытие и пр. приводит к его малой зависимости от климатических колебаний. Отмечается сглаженность экстремальных значений уровней и незначительная годовая амплитуда колебаний. Отсутствие зон активного дренирования подземных вод в пределах исторического центра города (за счет шпунтовых ограждений и набережных водотоков, низких абсолютных отметок и плоского рельефа) предопределяет их застойный гидродинамический режим и подтопление территории. Подтопление усиливается в местах утечек канализационно-ливневых, водопроводных и других коммуникаций (при этом возникают локальные купола подпора, предопределяющие значительную дифференциацию абсолютных отметок уровня подземных вод), а также за счет конденсационных процессов. В настоящее время практически всю островную часть города можно рассматривать как зону подтопления.

Гидрохимический режим подземных вод, как и гидродинамический, определяется техногенными факторами (исключение составляют периоды наводнений).

Значительный уровень загрязнения подземных вод фиксируется практически на всей территории исторического центра, особенно в зонах палеодолин, которые являются ложбинами стока и аккумулируют загрязняющие компоненты. В таких зонах, как правило, формируются наиболее неблагоприятные геоэкологические условия, развиваются различные негативные физико-химические и биохимические процессы.

9 На большей части площади распространения Полюстровского водоносного горизонта воды напорные. При проведении строительных работ в районе развития Полюстровского горизонта возможны прорывы вод в котлованы. В настоящее время за счет подъема пьезометрический поверхности в районе местонахождения образовались восходящие родники, происходит затопление подвалов и деформация ряда зданий.

При строительстве подземных сооружений необходимо учитывать действие высоких напоров нижнего межморенного водоносного горизонта.

10 Природные и природно-техногенные процессы и явления.

Все диагностируемые процессы и явления по критерию опасности условно разделяются на три группы: I - проблематично опасные эндогенные процессы; II - опасные экзогенные процессы и явления; III - экзогенные процессы со средним и низким уровнями опасности.

К первой группе отнесены эндогенные процессы, которые включают:

- малоамплитудные движения отдельных структурных блоков, происходящие по всем дизъюнктивным разломам в вертикальном направлении. При этом территория Санкт-Петербурга, приуроченная к узлам пересечения разнонаправленных разломов каледонского, герцинского, альпийского, а также современного времени их активизации, определяет проявление структуры типа «битой тарелки» с определенной скоростью движения отдельных блоков разных размеров;

- сейсмичность Санкт-Петербурга, которая в настоящее время оценивается пятью баллами, ряд исследователей предполагают вводить повышение балльности до шести-семи, что может быть рассмотрено только после проведения специальных исследований и реализации геодинамического мониторинга;

- радоноопасность и глубинные эманации. Техногенная деятельность в подземном пространстве города может в значительной степени изменять (усиливать или ослаблять) миграцию радионуклидов, в том числе и радиоактивных газов.

Из экзогенных процессов второй и третьей групп к наиболее опасному процессу следует отнести негативную трансформацию песчано-глинистых пород как четвертичного, так и дочетвертичного возраста при изменении физико-химических и биохимических условий. Причем, такие изменения могут быть вызваны не только техногенным фактором, например контаминацией (загрязнением) подземной среды, но и действием природных условий, в частности широким развитием захороненных болот и отложений, обогащенных органическим материалом. Негативная трансформация песчано-глинистых грунтов под воздействием физико-химических и биохимических факторов приводит к развитию таких природно-техногенных явлений как: образование плывунов, структурно-неустойчивых грунтов, что, в свою очередь, формирует дефицит несущей способности грунтов в основании наземных сооружений, развитие значительных и неравномерных осадок зданий, увеличение давления на крепь подземных выработок, потерю устойчивости откосов водотоков и др. Изменение физико-химических и биохимических условий приводит к деградации не только грунтов, но и строительных материалов.

К экзогенным процессам относится биохимическая газогенерация. Микробная деятельность может сопровождаться образованием биохимических газов, генерируемых бактериями различных физиологических групп в процессе преобразования органических субстратов.

Потенциально опасными в отношении биохимической газогенерации не только метана и углекислого газа, но и сероводорода являются зоны погребенных болотных массивов в Санкт-Петербурге.

К числу природно-техногенных процессов среднего уровня опасности, развивающихся на склонах рек и откосах каналов Санкт-Петербурга и оказывающих влияние на устойчивость и нормальное функционирование набережных, инженерных коммуникаций и расположенных вдоль водотоков зданий и сооружений, следует отнести оползневые процессы.

На интенсивность развития оползневых деформаций в пределах откосов водотоков оказывает влияние нерегулируемая хозяйственная деятельность человека (утечки техногенных вод, динамическое действие транспорта).

Южная окраина Санкт-Петербурга (города-спутники: Красное Село и Пушкин, пос. Горелово, Скачки и др.) расположена на склоне Балтийско-Ладожского уступа (Ордовикского глинта) и на площади примыкающего к нему с юга Ижорского (Ордовикского) плато, где могут развиваться карстовые явления.

Основные факторы, контролирующие закарстованность территории южных окраин Санкт-Петербурга, - характер склона глинта и приподнятость карстового массива над Приневской низиной; литологический состав карбонатных пород и степень их трещиноватости; мощность перекрывающих четвертичных отложений, скорость и характер загрязнения подземных вод.

Карстовые процессы относятся к числу прогнозируемых при освоении территории, либо при оценке степени опасности уже застроенных участков. Провальные явления, влияющие на устойчивость сооружений возникают достаточно редко и локализованы в пределах только юго-западной части города. При соответствующей полноте инженерно-геологической и гидрогеологической информации, а также учете экологических факторов, обеспечивающих решение вопросов прогноза активизации карста, этот процесс может рассматриваться как имеющий низкий уровень опасности.

11 Наибольшее значение имеют следующие техногенные процессы:

а) большие, неравномерные, длительно незатухающие осадки зданий и сооружений и окружающей территории;

б) подъем территорий подсыпкой или намывом, образование слоев техногенных грунтов (намытых песков, отвалов грунта, золы, городского мусора и др.);

в) деформации зданий и сооружений, расположенных в зонах развития мульды оседания при строительстве тоннелей;

г) потеря устойчивости несущих слоев оснований зданий и сооружений, сложенных глинистыми грунтами в состоянии незавершенной консолидации или подвергшихся промерзанию-оттаиванию;

д) разрушение природной структуры грунтов при традиционных способах производства земляных работ;

е) плывунные явления при открытом водоотливе из котлованов и траншей;

ж) изменение несущей способности свай вследствие развития сил отрицательного трения на участках, поднятых намытым или насыпным грунтом;

к) развитие процессов гниения торфа, органических включений в грунте и деревянных элементов подземных конструкций при понижении уровня подземных вод;

л) механическая суффозия грунта при открытом водоотливе и авариях на сетях.

Приложение Е

(рекомендуемое)

Нормативные значения прочностных и деформационных характеристик грунтов, наиболее часто встречающихся на территории Санкт-Петербурга

0675S10-02295

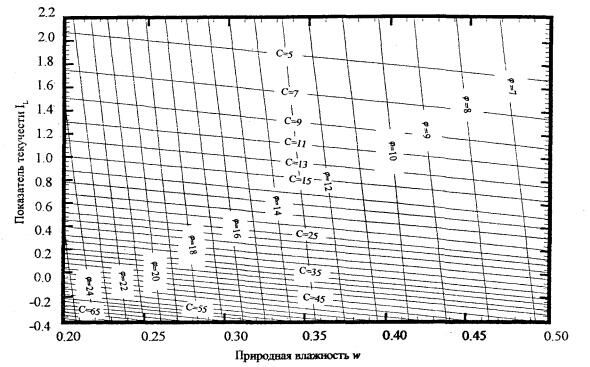

Рисунок Е.1 - Номограмма для определения удельного сцепления сn, кПа и угла внутреннего трения jп, град., озерно-ледниковых глинистых грунтов

0675S10-02295

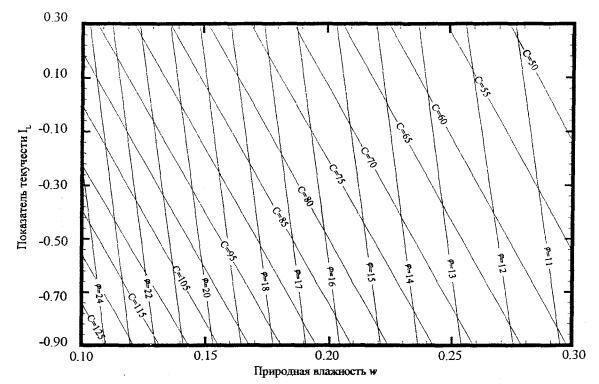

Рисунок Е.2 - Номограмма для определения сцепления сn, кПа и угла внутреннего трения n, град., ледниковых (моренных) глинистых грунтов

0675S10-02295

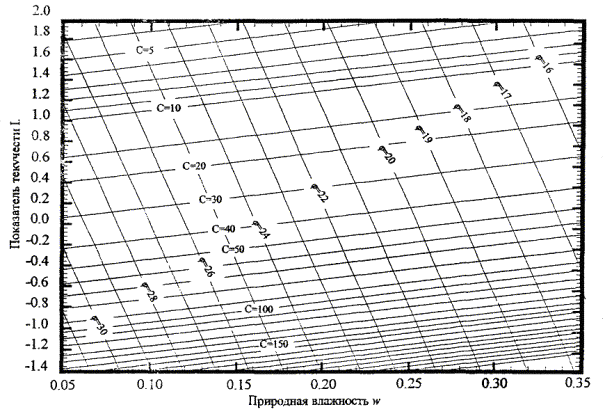

Рисунок E.3 - Номограмма для определения сцепления сn, кПа, и угла внутреннего трения n, град., нижнекембрийских глинистых грунтов

Таблица Е.1 - Нормативные значения модуля деформации Е, МПа, и временного сопротивления одноосному сжатию Rс, кПа, дочетвертичных отложений

Показатель текучести IL

Модуль деформация Е, МПа

Временное сопротивление одноосному сжатию Rc, кПа

0,20

10

100

0,00

13

140

-0,20

200

-0,40

26

350

-0,60

39

600

-0,80

56

1200

-1,00

80

2400

-1,20

120

4200

0675S10-02295
