Рисунок Е.4 - Номограмма для определения нормативных значений модуля деформации Е, МПа, четвертичных глинистых грунтов
0675S10-02295

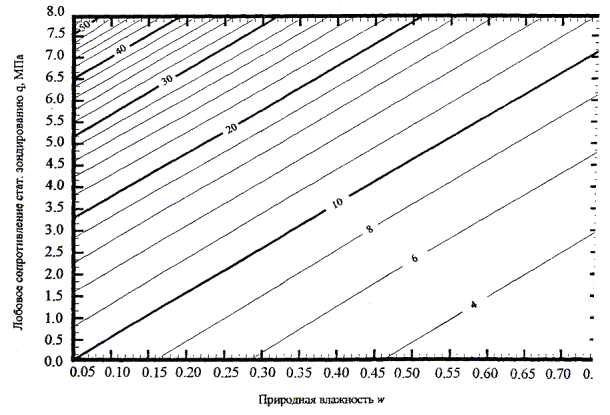

Рисунок Е.5 - Номограмма для определения нормативных значений модуля деформации Е, МПа, четвертичных глинистых грунтов
0675S10-02295

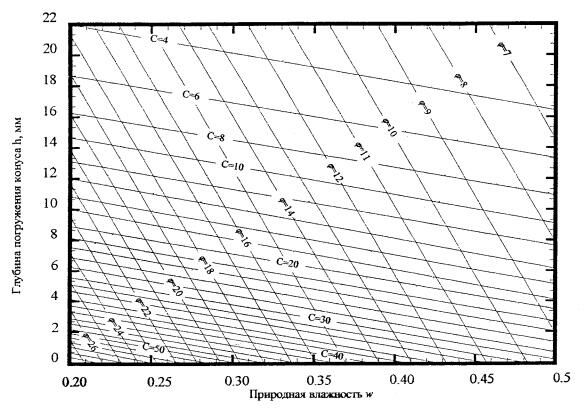

Рисунок Е.6 - Номограмма для определения удельного сцепления сn, кПа, и угла внутреннего трения n, град., озерно-морских и озерно-ледниковых глинистых грунтов
0675S10-02295

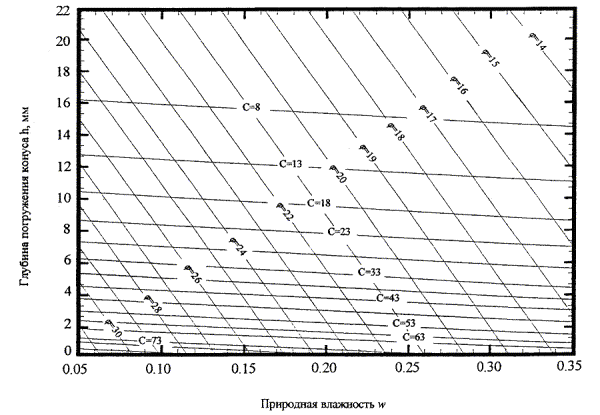

Рисунок Е.7 - Номограмма для определения удельного сцепления сn, кПа, и угла внутреннего трения n, град., ледниковых (моренных) глинистых грунтов
Приложение Ж
(справочное)
Факторы, рекомендуемые к учету при оценке инженерно-экологической обстановки
Инженерно-экологические изыскания проводятся на глубину зоны основания сооружения с учетом возможного ее изменения при негативном преобразовании грунтов в процессе эксплуатации сооружения.
Для всех геотехнических категорий необходимо выполнять изучение особенностей использования территории застройки в прошлом. Особое внимание обращается на вероятность размещения свалок различного состава, сельскохозяйственных угодий, парников, теплиц, засыпанных водоемов, загрязнения водонасыщенных толщ нефтепродуктами и другим органическими соединениями. Большое значение имеет длительность функционирования объектов загрязнения (контаминации) подземных вод и грунтов, что определяет глубину и интенсивность загрязнения.
При экологической оценке контаминации подземных вод, имеющей принципиальное значение для геотехнических условий, необходимо обращать внимание на следующие факторы:
а) содержание органических соединений, общее количество которых определяется по двум показателям: перманганатная окисляемость (мгО2/л) и бихроматная окисляемость (ХПК - химическое потребление кислорода) (мгО2/л) первый их них показывает содержание легко окисляемой органики, второй - общее содержание органических компонентов.
б) содержание аммония, как одного из основных компонентов канализационных стоков, наличие которого в обменном комплексе глинистых грунтов приводит к диспергации агрегатов, увеличению подвижности поровой воды и, соответственно, к повышению их гидрофильности, способности грунтов к набуханию и размоканию, снижению прочности и модуля общей деформации.
в) активизация микробной деятельности в водонасыщенных грунтах за счет наличия природной микрофлоры и питательных компонентов, а также поступления микроорганизмов и захороненных болот, заторфованных грунтов, свалок, с утечками из систем водоотведения.
В условиях застойного гидродинамического режима подземных вод (при отсутствии их разгрузки в речную систему), обусловленное микробной активностью накопление бактериальной массы и газообразование превращает пески в плывуны за счет резкого снижения их водопроницаемости, водоотдачи и угла внутреннего трения.
Меньшее влияние оказывает микробная деятельность на глинистые грунты, причем интенсивность такого воздействия убывает при переходе от супесей к глинам. Рост микробной массы и формирование биопленок способствует существенному снижению угла внутреннего трения грунтов. При этом следует отметить, что изменение параметров сопротивления сдвигу происходит при сохранении показателей консистенции грунтов: твердые и полутвердые разности грунтов при высоком содержании бактериальной массы могут классифицироваться по деформационному поведению как квазипластичные типы, имеющие пониженные характеристики сопротивления сдвигу.
Наличие погребенных болот и заторфованных грунтов, которые даже при небольшой мощности оказывают негативное влияние на подстилающие глинистые грунты. Под погребенными болотами обычно пески обогащены органическими соединениями биотической и абиотической природы и имеют все признаки плывунов, а глинистые характеризуются как слабые тиксотропные разности. Наличие болот предполагает существование резко восстановительной среды в подземном пространстве и ярко выраженные ее коррозионные свойства.
Застойный гидродинамический режим подземных вод из-за наличия непроницаемых шпунтовых ограждений и набережных, который приводит к накоплению загрязнителей, активизации микробиологической деятельности и биохимическому газообразованию.
Водопонижение при строительстве зданий и сооружений и освоении подземного пространства с помощью водопонизительных скважин, опасное в условиях плотной застройки территории.
Приложение К
(рекомендуемое)
Расчет деформаций погребенного торфа
1 Расчетное сопротивление погребенного торфа рекомендуется определять по формуле
R = gh + cр2/c,
где g - удельный вес вышележащего грунта;
h - его толщина;
cр - длительное сцепление уплотненного торфа,
с - сцепление, полученное по результатам быстрого сдвига.
Примечание - Расчетные значения показателей механических свойств торфов в случае использования таблицы К.1 следует определять по нормативным показателям при следующих значениях коэффициента надежности по грунту: в расчетах оснований по деформациям g = l; в расчетах оснований по несущей способности: для удельного сцепления - g = 2; для угла внутреннего трения g = 1,2.
2 Для расчета деформаций полов, устроенных по грунту, необходимо выполнить прогноз развития осадки намывной территории во времени. Допускается осуществлять раздельно определение первичной (фильтрационной) и вторичной консолидации. Осадку торфа, связанную с первичной консолидацией, можно определять по теории линейной фильтрационной консолидации с коэффициентом фильтрации, соответствующим уплотненному состоянию торфа от пригрузочного слоя грунта.
3 Изменение коэффициента фильтрации торфа в процессе его уплотнения определяется по формуле
k = k0exp[-ak(e0 - e)] (К.1)
где k0 и e0 - коэффициенты соответственно фильтрации и пористости неуплотненного торфа;
k и е - то же, после уплотнения;
ak - параметр изменчивости водопроницаемости торфа в процессе уплотнения, определяемый по таблице К.1.
4 Осадка поверхности намытого слоя грунта s, обусловленная фильтрационным уплотнением торфа, определяется по формуле
(К.2)
где hi - мощность i-го слоя торфа различной степени разложения;
Ei - модуль деформации i-го слоя торфа;
sp - вертикальное напряжение в торфе от намытого (насыпанного) слоя грунта;
bi = 1 - 2vi2/(1 - vi); vi - коэффициенты Пуассона i-го слоя торфа;
Значения Ei, vi - принимают по таблице К.1.
5 Прогноз длительной осадки территории sn, связанной с вторичной консолидацией (деформациями ползучести) торфа, на момент времени t производят по формуле
(К.3)
где bi - параметр ползучести i-го слоя торфа различной степени разложения, принимаемый по таблице К.1 в зависимости от уплотняющего давления;
tф - время окончания фильтрационной консолидации сжимаемых слоев торфа;
hi - толщина слоев торфа.
Таблица К.1 - Нормативные характеристики торфов региона Санкт-Петербурга и Ленинградской области
Наименование характеристик торфов | Значения нормативных характеристик различных типов торфов при степени разложении Dpd, % | |||||||
Верховой | Переходной | Низинный | ||||||
Dpd < 20 | 20 Dpd 30 | Dpd > 30 | Dpd < 20 | 20 Dpd 30 | Dpd < 20 | 20 Dpd 30 | Dpd > 30 | |
Влажность природная W | 10,6 | 8,4 | 5,1 | 7,1 | 6,5 | 5,7 | 5,3 | 3,5 |
Относительное содержание органического вещества Iот | 0,93 | 0,95 | 0,96 | 0,88 | 0,88 | 0,74 | 0,70 | 0,44 |
Плотность , т/м3 | 0,91 | 0,96 | 1,10 | 0,92 | 0,97 | 0,87 | 0,93 | 1,06 |
Удельный вес частиц g, кН/м3 | 16,2 | 15,9 | 15,6 | 16,7 | 16,8 | 18,6 | 18,8 | 20,4 |
Коэффициент пористости е0 | 19,6 | 14,6 | 7,6 | 13,7 | 12,0 | 13,3 | 11,7 | 7,7 |
Структурная прочность рstr, кПа | 23 | 17 | 15 | 21 | 10 | 28 | 22 | - |
Коэффициент фильтрации k0, см/с | 3,610-4 | 1,710-4 | 9,010-5 | 3,010-4 | 1,110-4 | 2,710-4 | 9,610-4 | 5,910-5 |
Коэффициент изменчивости водопроницаемости к | 0,55 | 0,62 | 1,70 | 0,70 | 0,97 | 0,68 | 1,55 | 1,92 |
Коэффициент Пуассона v | 0,17 | 0,26 | 0,30 | 0,19 | 0,26 | 0,20 | 0,27 | 0,36 |
Угол внутреннего трения n, град. | 8 | 11 | 13 | - | - | 10 | 12 | 14 |
Удельное сцепление cn, кПа | 14 | 17 | 10 | - | - | 15 | 16 | 14 |
Модуль деформации Е, кПа, при уплотняющих напряжениях р, кПа: 10 | 78 | 82 | 123 | 117 | 130 | 128 | 133 | 150 |
30 | 73 | 79 | 116 | 94 | 106 | 96 | 120 | 138 |
80 | 128 | 131 | 164 | 155 | 162 | 160 | 172 | 180 |
Параметр ползучести b при уплотняющих напряжениях р, кПа: 10 | 0,0067 | 0,0091 | 0,0054 | 0,0054 | 0,0063 | 0,0041 | 0,0058 | 0,0058 |
30 | 0,0164 | 0,0147 | 0,0121 | 0,0157 | 0,0170 | 0,0097 | 0,0179 | 0,0147 |
80 | 0,0257 | 0,0236 | 0,0173 | 0,0257 | 0,0220 | 0,0281 | 0,0248 | 0,0275 |
Приложение Л
(рекомендуемое)
Исходные данные для определения несущей способности свай по грунту
Определение расчетной нагрузки на сваю по данным статического зондирования грунтов
0675S10-02295

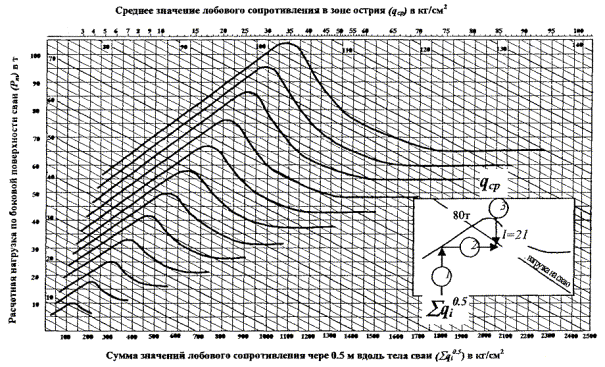

Рисунок Л.1 - Номограмма для определения расчетной нагрузки на забивную сваю
